Μέγεθος και ταχύτητα γραμμής θύρας υδραυλικού κυλίνδρου: Πώς να ελέγξετε την πτώση πίεσης και την πνιγμό ροής σε κυκλώματα υψηλής ροής

I. Άμεση επισκόπηση: Γιατί οι μικρού μεγέθους θύρες στερούν τους ενεργοποιητές υψηλής ροής

Όταν αυδραυλικός κύλινδροςαποτυγχάνει να φτάσει την προγραμματισμένη ταχύτητα κύκλου ή ζεσταίνεται πολύ μετά από τριάντα λεπτά λειτουργίας, οι μηχανικοί κατηγορούν συχνά την υδραυλική αντλία ή τη βαλβίδα ελέγχου κατεύθυνσης. Στο συνεργείο, ωστόσο, η βασική αιτία είναι συχνά πολύ πιο απλή: οι θύρες των κυλίνδρων και τα υδραυλικά διασύνδεσης είναι πολύ μικρότερα για τον απαιτούμενο ρυθμό ροής.

Το υγρό που ωθείται μέσα από ένα περιορισμένο στόμιο θύρας συμπεριφέρεται σαν νερό που διοχετεύεται μέσω ενός τσιμπημένου εύκαμπτου σωλήνα κήπου. Η ταχύτητα εκτοξεύεται στα ύψη, η στρωτή ροή καταρρέει σε βίαιες αναταράξεις και τεράστιες πτώσεις πίεσης αναπτύσσονται κατά μήκος του λαιμού της θύρας. Αυτός ο περιορισμός μετατρέπει την πολύτιμη υδραυλική ιπποδύναμη απευθείας σε καταστροφική θερμότητα, επιβραδύνει τις γρήγορες διαδρομές επέκτασης και μπορεί ακόμη και να πυροδοτήσει εντοπισμένη σπηλαίωση ή έκρηξη στεγανοποίησης αντίθλιψης κατά την ανάκληση με βαρύτητα υψηλής ταχύτητας.

Το να ρυθμίσετε το σωστό μέγεθος της θύρας σας δεν είναι απλώς να ταιριάξετε ό,τι ακουμπάει νήματος στην κούνια του εργαλείου. Απαιτεί εξισορρόπηση της ταχύτητας του υγρού σε κάθε γραμμή λειτουργίας για να διασφαλιστεί η αθόρυβη, ενεργειακά αποδοτική και χωρίς διαρροές παροχή ρεύματος.


II. Συνιστώμενα όρια ταχύτητας ρευστού για υδραυλικά κυκλώματα

Η ταχύτητα του υγρού υπαγορεύει εάν το λάδι ρέει ομαλά σε παράλληλες γραμμές ροής (στρωτή ροή) ή αναδεύεται βίαια με υψηλή αντίσταση τριβής (στροβιλώδης ροή). Οι κατασκευαστές βιομηχανικού και κινητού εξοπλισμού ακολουθούν αυστηρές οδηγίες ταχύτητας σε διαφορετικούς κλάδους κυκλωμάτων:

Διακλάδωση κυκλώματος / Τύπος γραμμής Προτεινόμενη ταχύτητα (m/s) Προτεινόμενη ταχύτητα (ft/s)
Γραμμές αναρρόφησης αντλίας 0,5 έως 1,2 m/s 2,0 έως 4,0 πόδια/δευτ
Γραμμές επιστροφής (χαμηλή πίεση) 1,5 έως 2,5 m/s 5,0 έως 8,0 πόδια/δευτ
Γραμμές συνεχούς πίεσης 3,0 έως 5,0 m/s 10,0 έως 16,0 πόδια/δευτ
Διακοπτόμενες γραμμές υψηλής ροής Έως 6,0 m/s Έως 20,0 πόδια/δευτερόλεπτο (μικρής διάρκειας)
Κύλινδρος Port Throats 3,5 έως 5,5 m/s 12,0 έως 18,0 πόδια/δευτ


III. Η Παγίδα Ενίσχυσης Γραμμής Επιστροφής

Σεκύλινδροι διπλής δράσης μονής ράβδου, το λάδι που εξέρχεται από το άκρο του καπακιού κατά τη διάρκεια της ροής ανάσυρσης πολλαπλασιάζεται με την αναλογία επιφάνειας (συχνά 1,5:1 έως 2:1). Εάν μια αντλία μεταφέρει 30 GPM στην κοιλότητα της ράβδου, **45 έως 60 GPM εκτοξεύονται από τη θύρα του άκρου καπακιού. Εάν η θύρα καλύμματος είχε μέγεθος μόνο για τον ρυθμό τροφοδοσίας 30 GPM, οι ταχύτητες της γραμμής επιστροφής μπορεί να υπερβούν τα 25 πόδια/δευτερόλεπτο, δημιουργώντας τεράστια αντίθλιψη που καταπολεμά τη διαδρομή ανάσυρσης και υπερθερμαίνει ολόκληρο το σύστημα.


IV. Πίνακας επιλογής μεγέθους θύρας: Ρυθμός ροής έναντι μεγέθους νήματος θύρας

Χρησιμοποιήστε το ακόλουθο γράφημα γρήγορης αναφοράς για να επιλέξετε το ελάχιστο συνιστώμενο μέγεθος θύρας κυλίνδρου με βάση τη στιγμιαία μέγιστη ροή που εισέρχεται ή εξέρχεται από τη θύρα:

Ρυθμός ροής (GPM) Ρυθμός ροής (L/min) SAE Straight ThreadO-Ring Boss (ORB) Φλάντζα 4 μπουλονιών SAE (Κωδικός 61 / Κωδικός 62)
1 έως 5 GPM 4 έως 19 λίτρα/λεπτό SAE #4 (7/16-20) Δεν ισχύει
5 έως 12 GPM 19 έως 45 λίτρα/λεπτό SAE #6 (16/9-18) Δεν ισχύει
12 έως 22 GPM 45 έως 83 λίτρα/λεπτό SAE #8 (3/4-16) Φλάντζα 1/2" Κωδ.61
22 έως 38 GPM 83 έως 144 λίτρα/λεπτό SAE #10 (7/8-14) 3/4" Κωδικός 61 Φλάντζα
38 έως 55 GPM 144 έως 208 λίτρα/λεπτό SAE #12 (1-1/16-12) Φλάντζα 1" Κωδικός 61
55 έως 90 GPM 208 έως 340 λίτρα/λεπτό SAE #16 (1-5/16-12) 1-1/4" Κωδικός 61/62
90 έως 150 GPM 340 έως 568 λίτρα/λεπτό SAE #20 (1-5/8-12) 1-1/2" Κωδικός 61/62
150+ GPM 568+ L/λεπτό Προσαρμοσμένο μπλοκ πολλαπλής Κωδικός 2" έως 3" 62


V. Σύγκριση στυλ σύνδεσης λιμένων: Αξιοπιστία στεγανοποίησης & βαθμολογίες πίεσης

[SAE ORB (O-Ring Boss)]   ===> Ακτινική ελαστομερή σφράγιση μηδενικής διαρροής. προτιμάται για έως 5.000 psi

[ Φλάντζα 4 μπουλονιών SAE]           ===> Ανθεκτικό σε ισχυρούς κραδασμούς και κραδασμούς. καλύτερο για θύρες υψηλής ροής >1".

[BSPP (G-Thread)]            ===> Επίπεδη όψη με συγκολλημένο στεγανοποιητικό δακτύλιο. παγκόσμιο πρότυπο ISO εκτός Β. Αμερικής

[ NPTF (κωνικός σωλήνας)]       ===> Σφήνα από μέταλλο σε μέταλλο. επιρρεπείς σε ρωγμές λόγω πίεσης και διαρροές υψηλής πίεσης

hydraulic cylinders

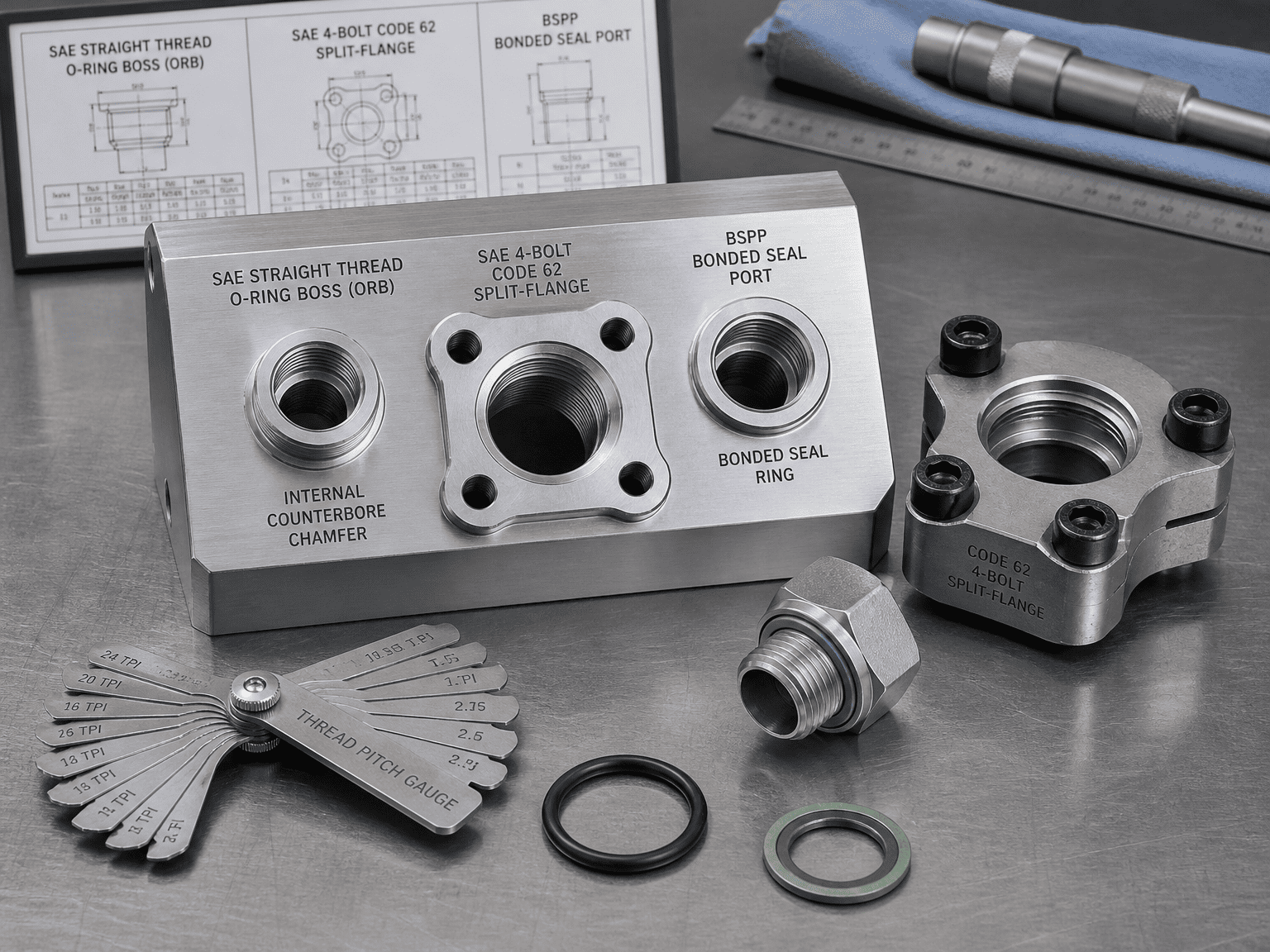

5.1 SAE ίσιο νήμα O-Ring Boss (SAE J1926 / ISO 11926-1)

Πώς στεγανοποιεί: Τα ίσια παράλληλα σπειρώματα UN/UNF παρέχουν μηχανική δύναμη σύσφιξης, ενώ ένας ελαστομερής δακτύλιος Ο προσαρμόζεται σε μια εσωτερική κατεργασμένη λοξότμηση αντίθετης οπής.

Γιατί το προτιμούν οι OEM: Εξαλείφει τον κίνδυνο υπερβολικής σύσφιξης ρωγμών, επιτρέπει ρυθμιζόμενο προσανατολισμό αγκώνας 90 μοιρών με παξιμάδια κλειδώματος και διατηρεί αξιόπιστα πιέσεις έως και 5.000 psi (345 bar) χωρίς κλάματα.

5.2 Φλάντζα 4 μπουλονιών SAE (Κωδικός 61 / Κωδικός 62, SAE J518 / ISO 6162)

Τρόπος σφράγισης: Μια βαριά φλάντζα με χωριστή φλάντζα ή φλάντζα αιχμαλώτου σφίγγει μια επίπεδη κεφαλή φλάντζας που περιέχει έναν δακτύλιο στεγανοποίησης προσώπου απευθείας πάνω στουδραυλικός κύλινδροςσώμα με τέσσερα μπουλόνια υψηλής αντοχής ποιότητας 8.

Βέλτιστες εφαρμογές: Απαραίτητο για μεγέθη θυρών 1 ίντσας και μεγαλύτερα σε βαρείς εκσκαφείς εξόρυξης, δεματοποιητές σκραπ μεγάλης χωρητικότητας και κινητούς γερανούς. Αντέχει σε έντονους μηχανικούς παλμούς γραμμής και επιτρέπει συμπαγείς συνδέσεις γραμμής χωρίς παρεμβολές στην αιώρηση του κλειδιού.

5.3 BSPP (British Standard Pipe Parallel / ISO 1179-1)

Τρόπος σφράγισης: Παράλληλες κλωστές με ελαστομερή στεγανοποιητικό δακτύλιο (ροδέλα Dowty) ή συγκρατημένο δακτύλιο Ο σε επίπεδη επιφάνεια με κηλίδα.

Καλύτερες εφαρμογές: Το κυρίαρχο διεθνές πρότυπο για ευρωπαϊκό, ασιατικό και εξαγωγικό εμπορικό εξοπλισμό, που προσφέρει αξιόπιστη στεγανοποίηση μηδενικής διαρροής ισοδύναμη με το SAE ORB.

5.4 Γιατί τα σύγχρονα υδραυλικά αποφεύγουν τα κωνικά σπειρώματα σωλήνων NPTF

Ο τρόπος αστοχίας: Τα κωνικά σπειρώματα σωλήνων βασίζονται σε μεταλλική παραμόρφωση κατά μήκος της πλευράς του σπειρώματος. Υπό θερμική διαστολή, υπερτάσεις πίεσης και κραδασμούς, το νερό του σωλήνα ξεπλένεται, προκαλώντας διαρροές. Η υπερβολική σύσφιξη των κωνικών εξαρτημάτων σφηνώνει την κεφαλή της θύρας προς τα έξω, χωρίζοντας συχνά τα συγκολλημένα άκρα των κυλίνδρων.


VI. 3 κρίσιμες παραλείψεις σχεδιασμού που δημιουργούν κρυφή πτώση πίεσης

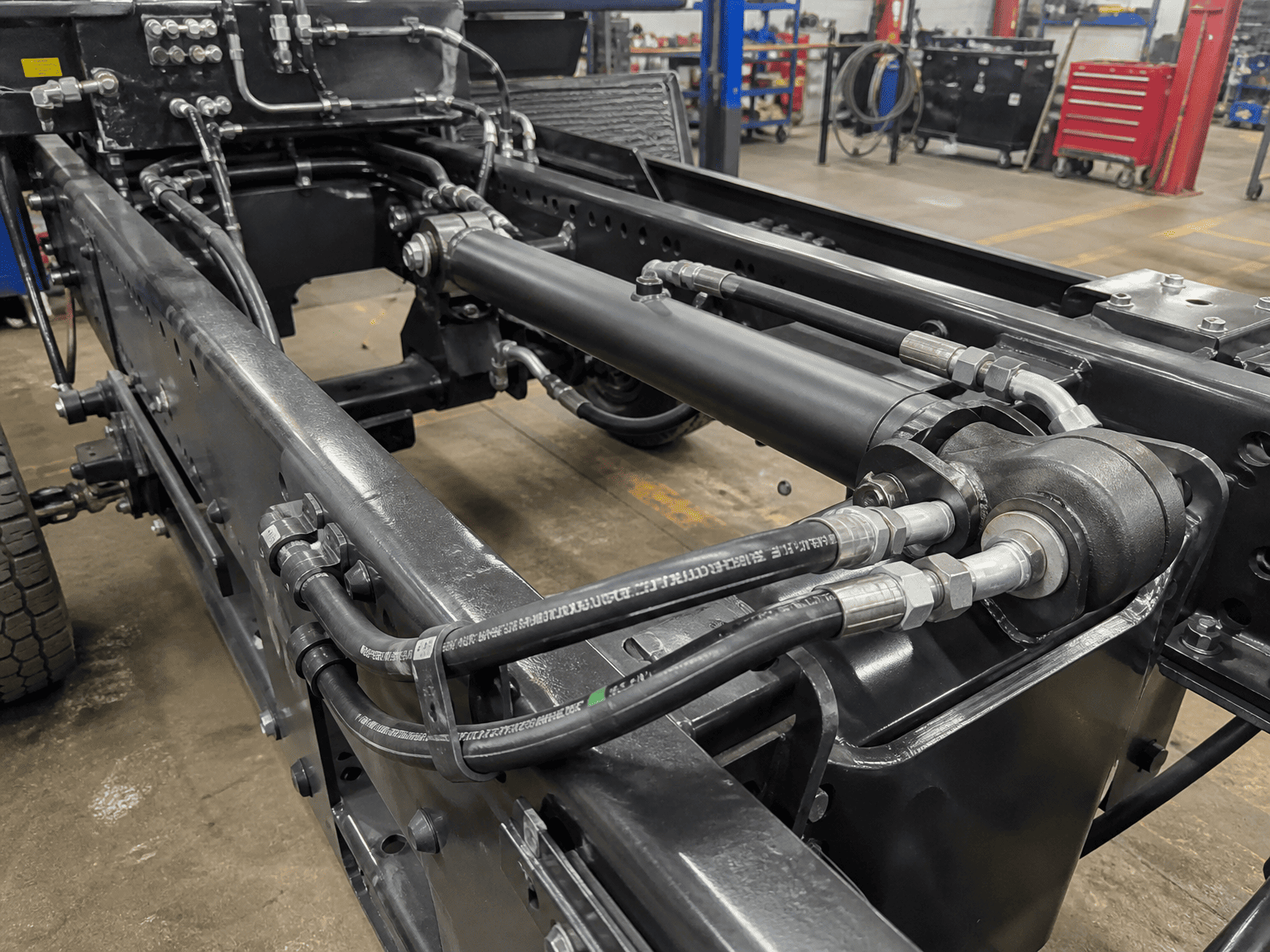

custom hydraulic cylinder

Ακόμα κι αν το μέγεθος του νήματος της θύρας σας ταιριάζει με το διάγραμμα ροής, τα εσωτερικά ελαττώματα γεωμετρίας μπορούν να εξακολουθήσουν να γκαζώνουν τον κύλινδρο σας:

  • 6.1 Σημεία συμφόρησης με διάτρητο λαιμό θυρίδας: Ένας κύλινδρος με κύλινδρο SAE #12 (νήμα 1-1/16") πνίγεται εντελώς εάν η εσωτερική δίοδος με σταυρωτό διάτρητο στην κάννη έχει διάμετρο μόνο 3/8". Βεβαιωθείτε ότι η διάμετρος του τρυπημένου λαιμού ταιριάζει με την εσωτερική διάμετρο του εξαρτήματος.
  • 6.2 Αιχμηρές εσωτερικές μεταβάσεις 90 μοιρών: Το υγρό που ωθείται μέσα από αιχμηρές διάτρητες γωνίες 90 μοιρών δημιουργεί έντονη απόρριψη στροβιλισμού και αναταράξεις. Το HCIC χρησιμοποιεί λοξοτομές ακτίνας και στοές μετάβασης με περίγραμμα CNC για την ομαλή είσοδο ρευστού στην κοιλότητα του κυλίνδρου.
  • 6.3 Περιορισμένα εξαρτήματα μπάντζο έναντι αγκώνων σαρωτών σωλήνων: Τα συμπαγή εξαρτήματα μπάντζο δημιουργούν υψηλές τοπικές πτώσεις πίεσης, επειδή το υγρό πρέπει να πλοηγείται στις μικροσκοπικές οπές των μπουλονιών με σταυρωτά τρυπημένα. Όποτε το επιτρέπει ο χώρος, καθορίστε τους γωνιακούς σωλήνες σαρώσεως με λεία ακτίνα ή κατευθύνετε τα μπλοκ φλάντζας SAE για κυκλώματα υψηλής ροής.


VII. Λίστα ελέγχου διαγνωστικού πεδίου: Προσδιορισμός ζητημάτων μεγέθους θύρας

  1. Τοπική συγκέντρωση θερμότητας: Είναι το μέταλλο ακριβώς γύρω από τη θύρα του κυλίνδρου 20°F έως 40°F πιο ζεστό από το υπόλοιπο της κάννης; (Δηλώνει τοπική διασπορά ενέργειας στραγγαλισμού).
  2. Θόρυβος συριγμού ή γκρίνιας σε πλήρη ταχύτητα: Το σφύριγμα υψηλού τόνου κατά τη γρήγορη επέκταση υποδηλώνει τυρβώδη ταχύτητα ρευστού που υπερβαίνει τα 20 πόδια/δευτερόλεπτα μέσω του λαιμού της θύρας.
  3. Δισταγμός ανάσυρσης κάτω από έντονη ροή: Εάν ο κύλινδρος εκτείνεται ομαλά αλλά διστάζει ή ανατριχιάζει κατά τη διάρκεια της ανάσυρσης ισχύος, το λάδι επιστροφής του καπακιού πνίγεται στη θύρα εξόδου.
  4. Συχνή ρωγμή ραφής συγκόλλησης θυρών: Οι παλμοί βαριάς πίεσης που δημιουργούνται από περιορισμούς τυρβώδους ροής προκαλούν ρωγμές κόπωσης στις συγκολλημένες αυλακώσεις από θύρα σε σωλήνα.


VIII. Τεχνική Σημείωση & Μηχανική Ευθύνη

Οι συστάσεις για την ταχύτητα και το μέγεθος της θύρας σε αυτόν τον οδηγό αντιπροσωπεύουν τις βέλτιστες πρακτικές μηχανικής του κλάδου. Για εφαρμογές που περιλαμβάνουν σερβοκυκλοποίηση υψηλής συχνότητας, υγρά νερού-γλυκόλης ή βαρείς κύκλους λειτουργίας, συμβουλευτείτε ειδικούς μηχανικούς της HCIC για πλήρη υπολογιστική δυναμική ρευστών (CFD) και βελτιστοποίηση πολλαπλών.


IX. Συνεργαστείτε με το HCIC για βελτιστοποιημένους προσαρμοσμένους υδραυλικούς ενεργοποιητές

Η HCIC κατασκευάζει προσαρμοσμένους υδραυλικούς κυλίνδρους υψηλής απόδοσης, ενσωματωμένα μπλοκ πολλαπλών και υδραυλικές μονάδες ισχύος για κατασκευαστές κινητού και βιομηχανικού εξοπλισμού σε όλο τον κόσμο.
