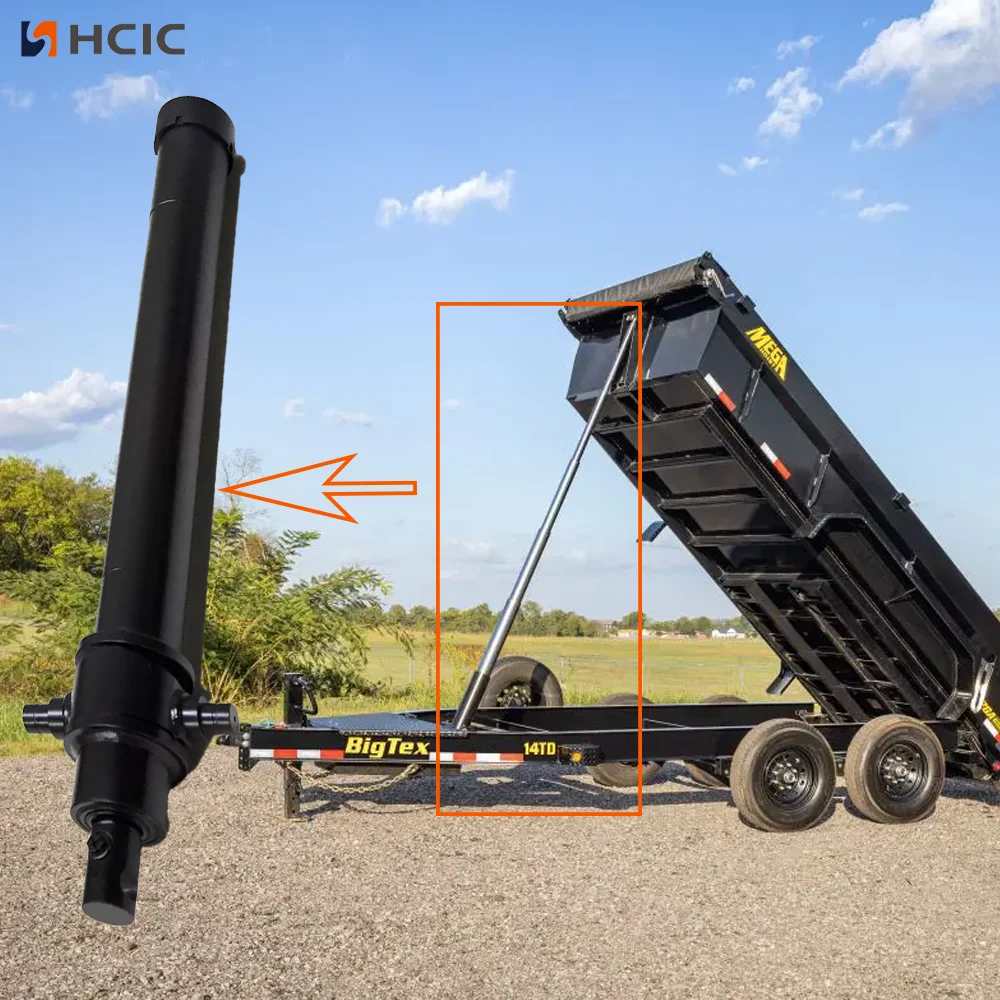

Οι τηλεσκοπικοί κύλινδροι παρέχουν μεγάλη διαδρομή από ένα πολύ συμπαγές ανασυρόμενο μήκος. Το HCIC διαθέτει τηλεσκοπικό σχεδιασμό ταξιδιού για πολλές βιομηχανίες και σκοπούς και μπορεί να συνεργαστεί μαζί σας για να διαμορφώσετε έναν συνδυασμό μονής δράσης/διπλής εκτέλεσης ή ένα σχέδιο διπλής εμφάνισης.
Τηλεσκοπικοί κύλινδροι μονής δράσης
Οι κύλινδροι μονής δράσης χρησιμοποιούν υδραυλική τάση για να εκτείνονται και να συστέλλονται λόγω φορτίου από τη βαρύτητα ή κάποιας διαφορετικής εξωτερικής δύναμης.
Η υδραυλική ολίσθηση και καταπόνηση επεκτείνει τον κύλινδρο
Η βαρύτητα ή κάποια διαφορετική εξωτερική πίεση θα σύρει τον κύλινδρο
Κρατάει θέση
Μεγάλη διαδρομή σε συμπαγές κλειστό μήκος
Μεγαλύτερη εξωτερική διάμετρος από τους κυλίνδρους ράβδου
Λιγότερο περίπλοκο διάγραμμα από διπλής δράσης
Τηλεσκοπικοί κύλινδροι διπλής δράσης
Οι κύλινδροι διπλής ενέργειας χρησιμοποιούν υδραυλική πίεση για κάθε επέκταση και ανάκληση.
Η υδραυλική ενέργεια συστέλλει τον κύλινδρο ως εχθρικό στη βαρύτητα/δύναμη
Η πίεση ανάσυρσης είναι ικανή να τραβήξει το φορτίο
Συμβατικοί τηλεσκοπικοί κύλινδροι
Και οι δύο θύρες τοποθετούνται στο άκρο της ράβδου
Οι στεγανοποιήσεις εμβόλου είναι γενικά συμπαγείς σιδερένιοι δακτύλιοι
Ο κύλινδρος δεν είναι πλέον σχεδιασμένος για να διατηρεί το φορτίο στις πραγματικές θέσεις (drifting)
Ελάχιστη ανταπόκριση με τη ροή που απαιτείται για να αποφευχθεί η ακινητοποίηση
Ειδικά στοιχεία μπορούν να σχεδιαστούν σε τηλεσκοπικούς κυλίνδρους
Και οι δύο θύρες στο διάγραμμα κάννης αποφεύγουν τη μεταφορά σωλήνων και την τοποθέτηση μοτίβων
Οι θετικές στεγανοποιήσεις εμβόλου επιτρέπουν στον κύλινδρο να διατηρεί το φορτίο και να απαλλαγεί από την ελάχιστη απαίτηση ολίσθησης
Λιγότερο άχρηστα μήκη ανά στάδιο από ένα παραδοσιακό τηλεσκοπικό διπλής απόδοσης
ΠΡΟΑΙΡΕΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Έως 5000 PSI πίεση εργασίας
2 έως 5 τμήματα εργασίας
Διάμετρος κάννης έως 20".
Εναλλακτικές επιστρώσεις σταδίου σωλήνα κάννης εύχρηστες μαζί με νιτρίδιο, χρώμιο πάνω από νικέλιο, σπρέι πλάσματος
Μήκη διαδρομής έως 480" (40 πόδια)
Εναλλακτικές ράβδοι προσβάσιμες, όπως ανθρακούχο χάλυβας, ακονισμένα με ακρίβεια, σκληρές επιχρωμιωμένες βαθμίδες.
Προαιρετική ενσωματωμένη μηχανική σχεδίαση εμβόλου
Σχεδιασμός στυπιοθλίπτη από χάλυβα ή όλκιμο εσωτερικά σπείρωμα
Προαιρετικά στηρίγματα παύσης: ράβδος, αυλάκωση, λαβή, σωλήνας κίνησης, σφαιρικό ρουλεμάν, προσαρμοσμένος δακτύλιος, κίνηση διάτρησης
Οι υδραυλικοί κύλινδροι διπλής δράσης HCIC χρησιμοποιούν υδραυλική πίεση τόσο για επέκταση όσο και για ανάσυρση, παρέχοντας ελεγχόμενη κίνηση και προς τις δύο κατευθύνσεις. Αυτός είναι ο πιο κοινός τύπος κυλίνδρου για βιομηχανικές και κινητές εφαρμογές. Διατίθεται σε διάφορα μεγέθη οπών, μήκη διαδρομής και διαμορφώσεις τοποθέτησης. Κάθε κύλινδρος είναι επεξεργασμένος με ακρίβεια και δοκιμάζεται 100% πίεση πριν από την αποστολή. Προσαρμοσμένα σχέδια που είναι διαθέσιμα, συμπεριλαμβανομένων απορρόφησης κραδασμών, ανίχνευσης θέσης και ειδικών υλικών σφράγισης.
Μπροστινοί κύλινδροι φορτωτών Εισαγωγή: Τύπος κίνησης: Τροχοφόρος φορτωτής Ισχύς: 75 kw Έκθεση δοκιμής μηχανημάτων: Παρέχεται Διάσταση:6230*2365*3752 χλστ Βάρος μηχανής: 8200 kg Χωρητικότητα κάδου: 1,0m3 Βασικά εξαρτήματα: Κινητήρας, Κινητήρας, Αντλία, Κιβώτιο ταχυτήτων Ύψος απόρριψης κάδου: 2650 mm) ονομαστική φόρτωση: 2500 kg Χωρητικότητα εκσκαφέας:0,3m3 Βάθος εκσκαφής: 52 mm Ελάχ. απόσταση από το έδαφος: 300 mm
Loader Bucket Hydraulic Cylinder Εισαγωγή: Μέγιστη διαδρομή: 9030 mm Βάρος:: 680, 680 KG Κατάλληλος εκσκαφέας(τόνος):12ton, 12T Τύπος κάδου: Κάδος αντίχειρα Υλικό: Q355B//NM400 Χρώμα: Προσαρμοσμένο Χωρητικότητα κάδου φορτωτή/m3:0,48 Χωρητικότητα κάδου: 0,48m³ Τύπος μάρκετινγκ: Νέο προϊόν 2022
Εισαγωγή κυλίνδρου υδραυλικής πρέσας διπλής δράσης: Πίεση: Υδραυλική, Υψηλή Πίεση Βάρος (KG): 70 Διάσταση(Μ*Π*Υ):100x50x50cm Μέγιστη διαδρομή: 1000 mm Διάμετρος εσωτερικού σωλήνα: 450mm Υλικό: 45# Χάλυβας Ανυψωτική ικανότητα: 500 τόνοι Διάμετρος ράβδου: 200mm Διάμετρος εξωτερικού σωλήνα: 500mm Εφαρμογή: Πατήστε Τύπος υποκριτικής: Διπλός Διαδρομή: 15000 mm Μέγ
Η δομή του υδραυλικού κυλίνδρου έχει μια ποικιλία δομών και υπάρχουν πολλές μέθοδοι ταξινόμησης: σύμφωνα με τη μέθοδο άσκησης, μπορεί να χωριστεί σε ευθύγραμμη κίνηση και περιστροφικό τύπο αιώρησης. ανάλογα με την πραγματική κατάσταση της πίεσης του υγρού, μπορεί να χωριστεί σε έμβολο, έμβολο, τηλεσκοπικό χιτώνιο πολλαπλών επιπέδων, τύπο ράφι ταχυτήτων κ.λπ. σύμφωνα με τη φόρμα εγκατάστασης, μπορεί να χωριστεί σε καροτσάκι, σκουλαρίκια, κάτω, μεντεσέδες κ.λπ.
