Αστοχία ματιού και δακτυλίου καρφίτσας τοποθέτησης υδραυλικού κυλίνδρου: Ιατροδικαστική ανάλυση του τσακίσματος, του σπασίματος και της ωογένειας

I. Η πραγματικότητα υψηλής καταπόνησης των στηριγμάτων κυλίνδρων

Οτανυδραυλικοί κύλινδροιαποτυγχάνουν, οι τεχνικοί πεδίου κοιτάζουν ενστικτωδώς μέσα στην κάννη—ελέγχοντας τις τσιμούχες του εμβόλου, το χρώμιο της ράβδου και τους δακτυλίους υαλοκαθαριστήρων. Ωστόσο, σε κινητά μηχανήματα βαρέως τύπου όπως εκσκαφείς, φτυάρια εξόρυξης, συσκευαστές απορριμμάτων και αρθρωτοί τροχοφόροι φορτωτές, έως και το 40% των απρογραμμάτιστων αντικαταστάσεων κυλίνδρων προκαλούνται από καταστροφική μηχανική αστοχία στα σημεία περιστροφής στερέωσης: στο μάτι της ράβδου, στη σχισμή της βάσης ή στις οπές του κορμού.

Ένας παγωμένος, χοντροκομμένος ή ωοειδής πείρος περιστροφής κλειδώνει τις αρθρώσεις, προκαλεί σοβαρές πλευρικές ροπές κάμψης κατά μήκος της ράβδου του εμβόλου και επιταχύνει τη διαρροή του αδένα της κεφαλής. Αυτός ο οδηγός μηχανικής περιγράφει λεπτομερώς τη ριζική μηχανική της φθοράς των ματιών καρφίτσας, τα ιατροδικαστικά διαγνωστικά για τη διάκριση της φθοράς από τη διάβρωση και τα μεταλλουργικά σημεία αναφοράς για την επιλογή δακτυλίων βαρέως τύπου και ακίδων από σκληρυμένο κράμα.

---

II. 3 Επεξηγήσεις μοιραίων λειτουργιών αποτυχίας περιστροφής

2.1 Συγκόλληση με κόλλα (Ψυχρή συγκόλληση μετάλλου σε μέταλλο)

Όταν ένας κουβάς εκσκαφέαυδραυλικός κύλινδροςσπάει μέσα από πυκνό πηλό ή βράχο, οι πιέσεις επαφής κατά μήκος του πείρου και του δακτυλίου ξεπερνούν εύκολα τα 80 έως 100 MPa (11.600 έως 14.500 psi). Εάν το φιλμ γράσου λίπανσης σπάσει, οι μικροσκοπικές επιφάνειες του ατσάλινο πείρου και του ματιού της χαλύβδινης ράβδου έρχονται σε άμεση επαφή. Η τριβή δημιουργεί στιγμιαία εντοπισμένη θερμότητα που υπερβαίνει τους 800°C, προκαλώντας το σχηματισμό μικροσυγκολλήσεων και το σχίσιμο των κομματιών του μητρικού μετάλλου. Μέσα σε λίγες ώρες, ο πείρος πιάνει στερεά μέσα στη σχισμή.

2.2 Φλεγμονώδης διάβρωση (Το δίλημμα της κόκκινης σκόνης)

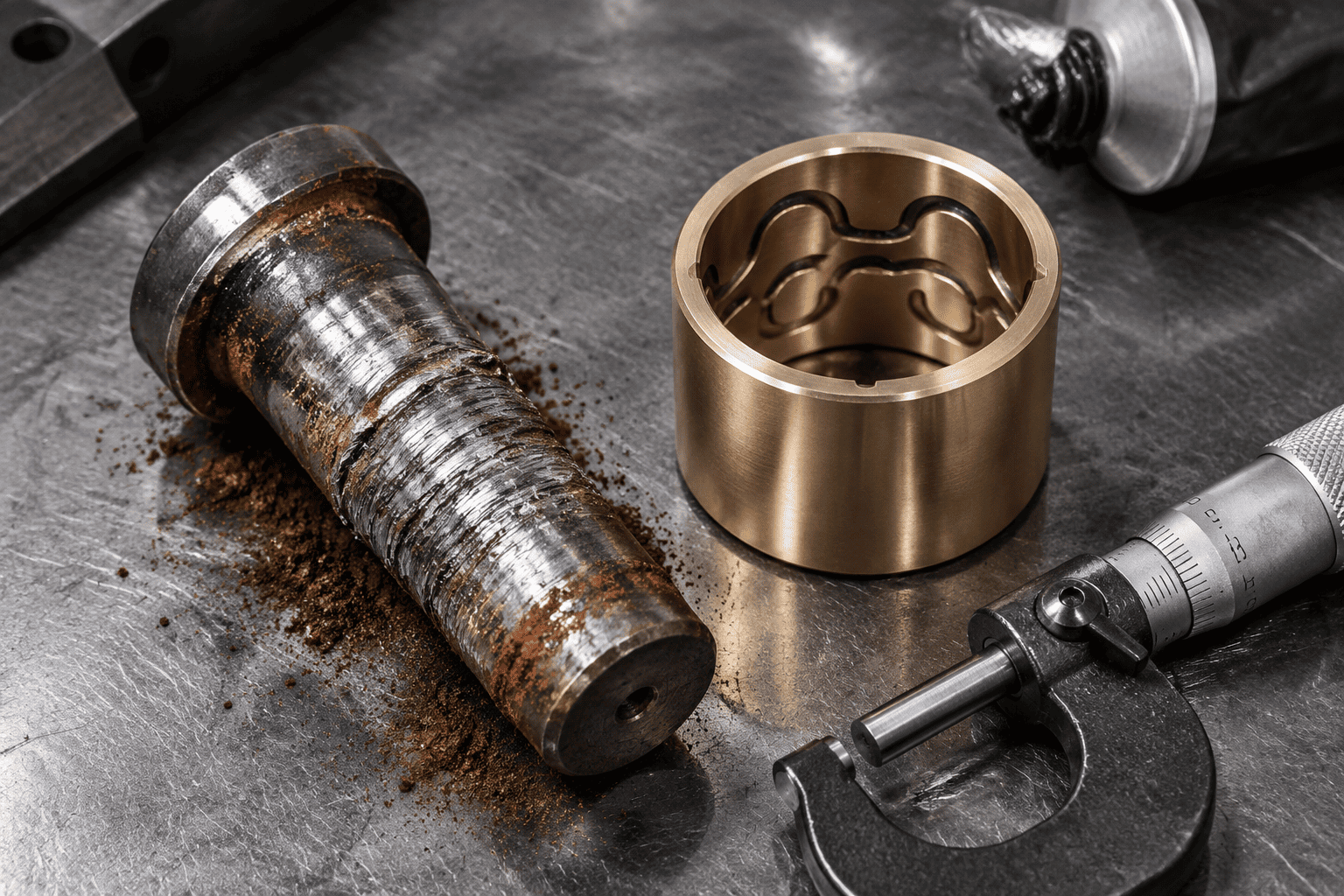

Σε δονούμενο εξοπλισμό υψηλής συχνότητας, όπως κεφαλές δρόμου και υδραυλικά σφυριά, ο πείρος περιστροφής υφίσταται μικροσκοπικές γωνιακές μικροκινήσεις (λιγότερο από 50 μικρά) υπό συνεχές φορτίο. Αυτό το μικρο-τρίψιμο σκουπίζει το λίπος, κονιοποιώντας τα μικροσκοπικά σωματίδια χάλυβα. Καθώς αυτά τα φρεσκοκομμένα σωματίδια χάλυβα οξειδώνονται στον αέρα, σχηματίζουν σκληρό οξείδιο σιδήρου (Fe2O3), δημιουργώντας ένα λειαντικό κόκκινο γυαλιστικό ρουζ που αλέθει το μάτι της καρφίτσας υπερμεγέθη.

2.3 Ovalization οπής ματιού & ρωγμές κόπωσης

Σε μονοκόμματους σφυρηλατητές ράβδους και συγκολλημένες πλάκες βάσης, η συνεχής κατευθυντική σφυρηλάτηση κάνει τη στρογγυλή οπή του πείρου να υποχωρεί μόνιμα σε μια επιμήκη έλλειψη. Μόλις το διάκενο ξεπεράσει τα 0,8 mm (0,030"), τα δυναμικά φορτία κρούσης ενισχύονται εκθετικά, προκαλώντας τελικά ρωγμές κόπωσης στεφάνης στις γωνίες συγκέντρωσης στρες 3 η ώρα και 9 η ώρα.

---

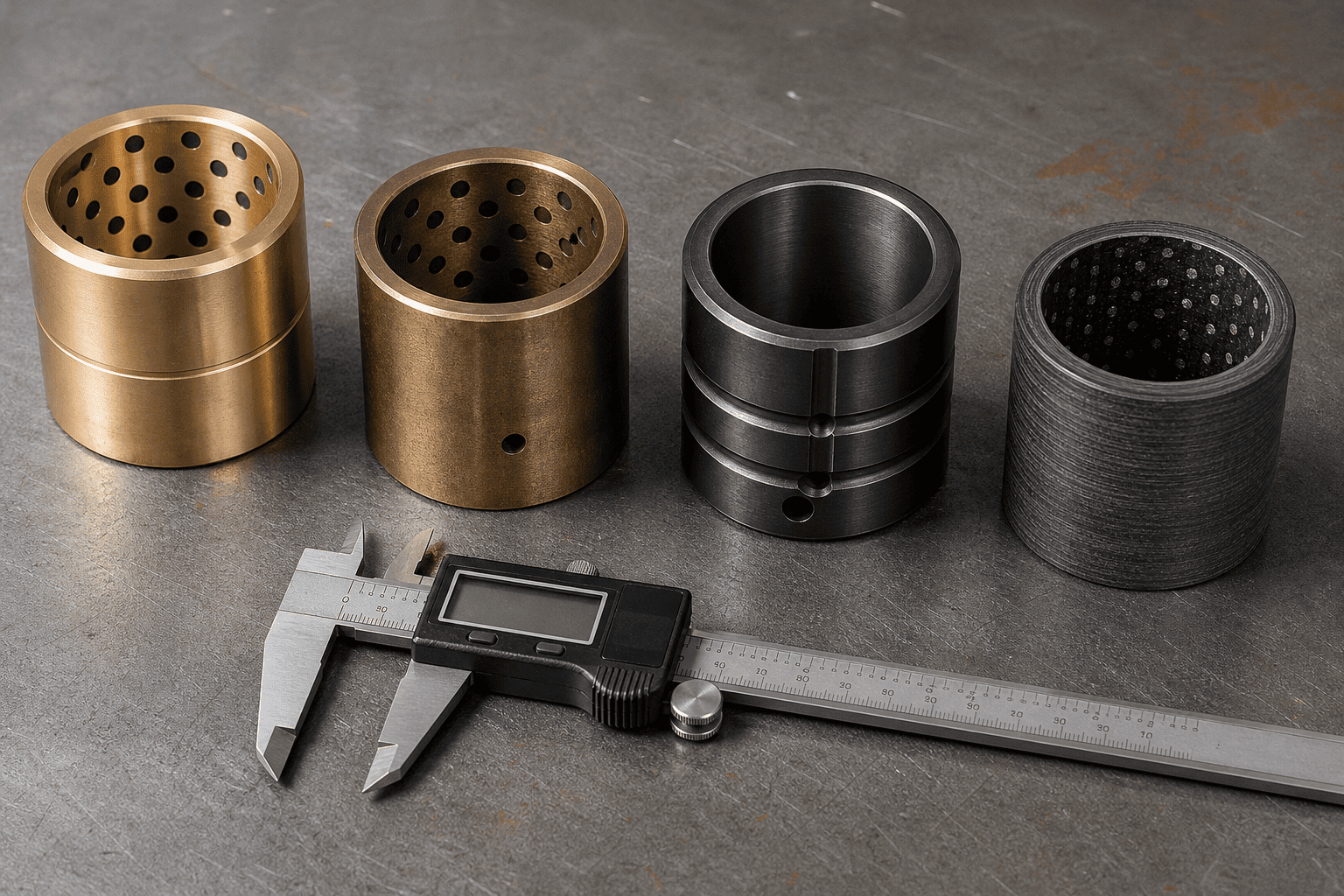

III. Οδηγός επιλογής δακτυλίου: Χάλκινος εναντίον σκληρυμένου χάλυβα εναντίον σύνθετου υλικού αυτολίπανσης

Η επιλογή της σωστής αρχιτεκτονικής δακτυλίου είναι η διαφορά μεταξύ 1.000 ωρών και 10.000 ωρών χωρίς προβλήματα ζωής περιστροφής:

---

IV. Γεωμετρία αυλάκωσης γράσου: Σχήμα-8 έναντι κατανομής σπιράλ

1. Οι τυπικές ευθείες οπές γράσου αποτυγχάνουν επειδή ταλαντώνονταιυδραυλικός κύλινδροςΟι ακίδες περιστρέφονται μόνο κατά 30 έως 60 μοίρες, χωρίς να ολοκληρώνουν ποτέ μια πλήρη περιστροφή 360 μοιρών. Ως αποτέλεσμα, το λίπος που εγχέεται μέσω μιας μόνο κεντρικής οπής δεν μετακινείται ποτέ στην φορτωμένη πλευρά του πείρου.
2. Για να εξασφαλιστεί η συνεχής υδροστατική λίπανση στους στροφείς μερικής περιστροφής:
3. Εικόνα-8 Συνεχής αυλάκωση βρόχου: Το απόλυτο χρυσό πρότυπο για βαρείς κινητούς κυλίνδρους. Καθώς γίνεται έγχυση γράσου, ο συνεχής σταυρωτός βρόχος διανέμει φρέσκο ​​λίπος moly ακραίας πίεσης (EP) σε όλο το πλάτος της ζώνης επαφής υψηλής πίεσης.
4. Διπλές κυκλικές ακραίες αυλακώσεις με κανάλια σύνδεσης: Παγιδεύει μια δεξαμενή ενεργού λίπους και στα δύο άκρα του δακτυλίου, αποτρέποντας την είσοδο λασπώδους νερού, αλατιού του δρόμου και λειαντικής σκόνης πυριτίου.

---

V. Μεταλλουργία Pivot Pin: Γιατί η σκληρότητα της επιφάνειας είναι αδιαπραγμάτευτη

Μην τοποθετείτε ποτέ μη σκληρυμένο πείρο του εμπορίου από ανθρακούχο χάλυβα 1045 σε βαρύ κύλινδρο. Το πρότυπο 1045 έχει σκληρότητα επιφάνειας μόνο 18 έως 22 HRC. Θα παραμορφωθεί και θα χολώσει εντός εβδομάδων έναντι ενός δακτυλίου από μπρούτζο από μαγγάνιο ή σκληρυμένο χάλυβα.

---

VI. Προδιαγραφές μηχανικής HCIC για Pivot Pins:

Υλικό πυρήνα βάσης: 4140 χρώμιο-μολυβδαίνιο ή χάλυβας κραμάτων νικελίου-χρωμίου 8620, σβησμένο και σκληρυμένο για σκληρότητα πυρήνα (28–32 HRC) για την απορρόφηση ακραίων κραδασμών κάμψης χωρίς θραύση.

Επιφανειακή σκλήρυνση θήκης: Επαγωγική σκλήρυνση ή βαθιά θήκη με ενανθράκωση σε 58 έως 62 HRC σε ελάχιστο βάθος 1,5 mm (0,060").

Φινίρισμα επιφάνειας: Τρίφεται ακριβείας και γυαλίζεται σε Ra ≤ 0,2 μm (8 μικρο-ίντσες). . Σε διαβρωτικά θαλάσσια περιβάλλοντα, αποπαγωτικό οδικό αλάτι ή χημικά λιπάσματα, καθορίστε μια σκληρή επίστρωση χρωμίου 25 μικρών ή τελική επίστρωση υγρού εναζώτου QPQ πάνω από τη σκληρυμένη θήκη.

---

VII. 4 Κανόνες συντήρησης πεδίου για την αποφυγή αστοχιών περιστροφής

1. Γράσο ακραίων πιέσεων (EP-2) με 3% έως 5% δισουλφίδιο μολυβδαινίου (MoS2 ): Το τυπικό γράσο λιθίου πολλαπλών χρήσεων ξεπλένεται κάτω από βαριά φορτία κρούσης. Τα αιμοπετάλια Moly συνδέονται φυσικά με τις ατσάλινες ίνες, παρέχοντας στερεή ξηρή λίπανση ακόμη και όταν οι μεμβράνες λίπους συμπιέζονται προς τα έξω.
2. Μετρήστε το διάκενο των ματιών κάθε 500 ώρες λειτουργίας: Χρησιμοποιήστε τηλεσκοπικούς μετρητές οπής για να ελέγξετε το διάκενο από τον πείρο στον δακτύλιο. Εάν η συνολική διάμετρος υπερβαίνει τα 0,5 mm (0,020"), αντικαταστήστε τον θυσιαστικό δακτύλιο αμέσως πριν αρχίσει να σχηματίζει ωοειδές η οπή του ματιού της ράβδου γονέα.
3. Ποτέ μην συγκολλάτε απευθείας σε μια καρφίτσα με χοάνη: Εάν μια ακίδα πιαστεί μέσα σε ένα μάτι, χρησιμοποιήστε υδραυλικά κριάρια έλξης ή επαγωγικά κολάρα θέρμανσης για να την εξαγάγετε. Καψαλίζοντας ή σφυρηλατώντας τα μανιτάρια τα άκρα της καρφίτσας, σκουπίζοντας την ακριβή οπή γονέα πέρα ​​από τη διάσωση.
4. Επιθεωρήστε τις αυλακώσεις του πείρου συγκράτησης και του δακτυλίου κουμπώματος: Βεβαιωθείτε ότι οι ωστικές ροδέλες και οι σπειροειδείς δακτύλιοι συγκράτησης βαρέως τύπου είναι άθικτοι για να αποτρέψετε την έξοδο της αξονικής περόνης κατά τη λειτουργία του μηχανήματος.

---

VIII. Τεχνική Συμβουλευτική & Προμήθεια αντικατάστασης βαρέως τύπου

Αντιμετωπίζετε επίμονο τσούξιμο με καρφίτσες, τσούξιμο των αρθρώσεων περιστροφής ή ρωγμές στο αυτί στο στόλο του εξοπλισμού σας;

Επικοινωνήστε με την εξειδικευμένη ομάδα μηχανικών του HCIC. Κατασκευάζουμε προσαρμοσμένους κυλίνδρους βαρέως τύπου εξοπλισμένους με μπρούντζο μαγγανίου, κράμα σκληρυμένου με θήκη ή αυτολιπαινόμενους σύνθετους δακτυλίους, σε συνδυασμό με πιστοποιημένους 58–62 επαγωγικούς ακίδες HRC σχεδιασμένους για αξιοπιστία μηδενικής διακοπής λειτουργίας.
