Εάν χειρίζεστε κινητά μηχανήματα—είτε είναι ρυμουλκούμενο χωματερής, γεωργικός φορτωτής, εναέριος βραχίονας ή συμπιεστής απορριμμάτων— πιθανότατα έχετε δει αυτό να συμβαίνει:
Εγκαθίσταται ένας ολοκαίνουργιος κύλινδρος. Η πίεση λειτουργίας είναι αρκετά εντός της ονομαστικής ισχύος της αντλίας. Το υδραυλικό λάδι είναι καθαρό. Ωστόσο, μέσα σε μερικές εκατοντάδες κύκλους, ο υαλοκαθαριστήρας της ράβδου μασάει, ο δακτύλιος του αδένα χαράσσεται στη μία πλευρά και το υδραυλικό υγρό στάζει πέρα από την κύρια τσιμούχα της ράβδου.
Το πρώτο ένστικτο είναι συχνά να κατηγορήσει τον κατασκευαστή της σφραγίδας ή να υποθέσει κακή επιχρωμίωση. Αλλά όταν γκρεμίζετε τον κύλινδρο, το ενδεικτικό σημάδι είναι σχεδόν πάντα το ίδιο: μεγάλη φθορά στη μία πλευρά του δακτυλίου στυπιοθλίπτη ράβδου, σε συνδυασμό με φθορά από την αντίθετη πλευρά του δακτυλίου φθοράς του εμβόλου.
Αυτό δεν είναι αιχμή πίεσης ή ελάττωμα στεγανοποίησης. Αυτό είναι το πλευρικό φορτίο - και σε πλήρη διαδρομή, είναι ο νούμερο ένα δολοφόνος των υδραυλικών κυλίνδρων.
Οι υδραυλικοί κύλινδροι έχουν σχεδιαστεί για να παρέχουν γραμμική ώθηση και έλξη κατά μήκος του κεντρικού τους άξονα. Δεν είναι δοκοί δομικής στήριξης. Ωστόσο, στα μηχανήματα του πραγματικού κόσμου, οι αλλαγές της γεωμετρίας, η κάμψη του πλαισίου, η κακή ευθυγράμμιση των πείρων και τα ανομοιόμορφα φορτία εισάγουν συνεχώς πλευρικές δυνάμεις.
Εδώ είναι η μηχανική πραγματικότητα:
1. Το άνοιγμα του ρουλεμάν συρρικνώνεται σε πλήρη επέκταση: Όταν η ράβδος του κυλίνδρου αποσύρεται πλήρως, η απόσταση μεταξύ του ρουλεμάν εμβόλου και του μπροστινού δακτυλίου στυπιοθλίπτη είναι στο μέγιστο. Ο κύλινδρος έχει ισχυρή εσωτερική στήριξη.
2. Ο Πολλαπλασιαστής Μόχλευσης: Καθώς ο κύλινδρος εκτείνεται σε πλήρη έκταση, το έμβολο κινείται όλο και πιο κοντά στον μπροστινό αδένα. Η εσωτερική απόσταση μεταξύ των δύο ρουλεμάν στήριξης (το άνοιγμα εδράνου) γίνεται πολύ μικρή, ενώ ο εξωτερικός βραχίονας ροπής (η εκτεταμένη ράβδος) γίνεται πολύ μεγάλος.
3. Σοβαρή πίεση επαφής: Ακόμη και μια μέτρια πλευρική δύναμη 200 lb στο μάτι της ράβδου δημιουργεί μια τεράστια ροπή κάμψης. Με μικρό άνοιγμα ρουλεμάν, οι εσωτερικές δυνάμεις αντίδρασης μεταξύ της ράβδου και του δακτυλίου του αδένα μπορούν να εκτοξευθούν σε χιλιάδες λίβρες ανά τετραγωνική ίντσα, συνθλίβοντας το φιλμ του λαδιού λίπανσης και θολώνοντας
Ένας σωλήνας αναστολής είναι ένα εσωτερικό χιτώνιο από χάλυβα ή αλουμίνιο που τοποθετείται πάνω από τη ράβδο του εμβόλου μέσα στην κάννη του κυλίνδρου, μεταξύ του εμβόλου και της μπροστινής κεφαλής του αδένα.
Εμποδίζει φυσικά το έμβολο να ταξιδέψει μέχρι την μπροστινή κεφαλή με πλήρη κίνηση.
Σταματώντας το έμβολο αρκετές ίντσες πριν φτάσει στον αδένα, ο σωλήνας αναστολής ασφαλίζει σε ένα ελάχιστο άνοιγμα εδράνου.
Χωρίς σωλήνα αναστολής: Ένας κύλινδρος διαδρομής 60 ιντσών σε πλήρη έκταση μπορεί να αφήσει μόνο 3 έως 4 ίντσες μεταξύ των ρουλεμάν εμβόλου και στυπιοθλίπτη.
Με σωλήνα αναστολής 6 ιντσών: Το ελάχιστο άνοιγμα ρουλεμάν σε πλήρη έκταση αυξάνεται σε 9 ή 10 ίντσες, μειώνοντας την εσωτερική πίεση επαφής και την όπλιση της ράβδου περισσότερο από το μισό.
Στα τυπικά βιομηχανικά και κινητά υδραυλικά συστήματα (σύμφωνα με τις κατευθυντήριες γραμμές μηχανικής NFPA και ISO), συνιστάται ανεπιφύλακτα ένας σωλήνας διακοπής κάθε φορά που η αποτελεσματική διαδρομή υπερβαίνει τις 40 ίντσες (περίπου 1.000 mm) ή όταν ο κύλινδρος λειτουργεί οριζόντια με βάσεις στερέωσης ή ακίδων.
Η βασική οδηγία για το μέγεθος:
1. Κάτω από 40 ίντσες διαδρομής: Το τυπικό άνοιγμα ρουλεμάν είναι γενικά αρκετό για κύκλους μέτριας λειτουργίας, υπό την προϋπόθεση ότι η ευθυγράμμιση είναι αληθής.
2. Πάνω από 40 ίντσες διαδρομής: Προσθέστε 1 ίντσα σωλήνα αναστολής για κάθε 10 ίντσες διαδρομής πάνω από 40 ίντσες
Εάν σχεδιάζετε ένα νέο μηχάνημα ή αντιμετωπίζετε αστοχίες πεδίου, χρησιμοποιήστε αυτήν τη λίστα ελέγχου 4 βημάτων:
Οι άκαμπτες βάσεις στήριξης ποδιών ή φλάντζες δεν μπορούν να ανεχθούν οποιαδήποτε γωνιακή εσφαλμένη ευθυγράμμιση. Εάν το πλαίσιο του μηχανήματος κάμπτεται κατά τη λειτουργία (π.χ. ένα σώμα χωματερής στρίβει κάτω από ανομοιόμορφο φορτίο χαλίκι), μεταβείτε σε σφαιρικές βάσεις ρουλεμάν ή περιστρεφόμενες σχισμές. Τα σφαιρικά ρουλεμάν επιτρέπουν 3° έως 5° αυτοευθυγράμμιση, αποτρέποντας τη δέσμευση της ράβδου στον αδένα.

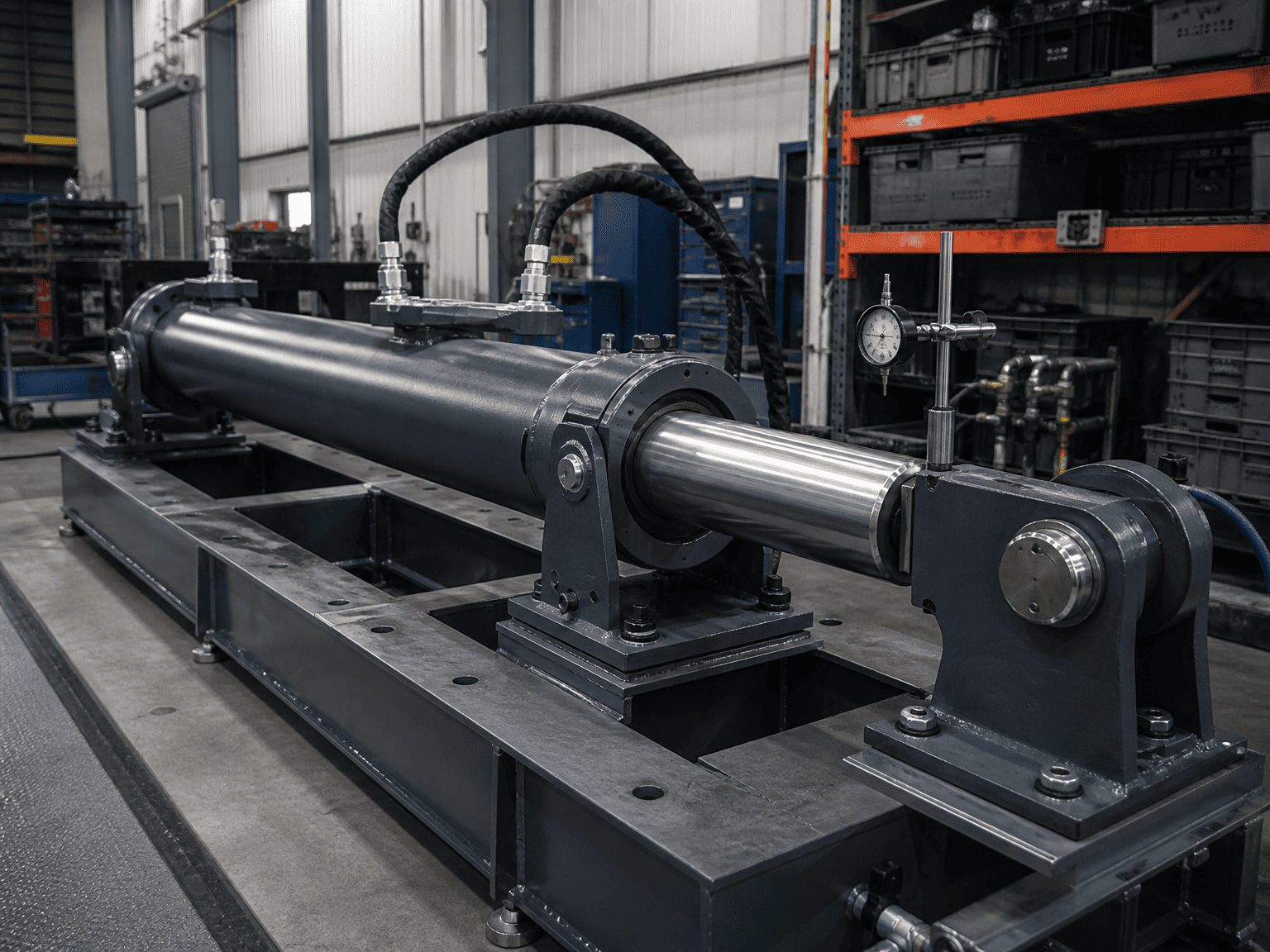

Μια λεπτή ράβδος εκτρέπεται υπό τη συμπίεση της στήλης προτού λυγίσει εντελώς. Εάν η παραμόρφωση υπερβαίνει τα 0,002" έως 0,005" ανά πόδι διαδρομής, θα παραμορφώσει το χείλος στεγανοποίησης. Η ανύψωση μιας τυπικής διαμέτρου ράβδου (π.χ. από 1,50" σε 1,75" ή 2,00") αυξάνει δραματικά το μέτρο τομής και την αντίσταση στην κάμψη.

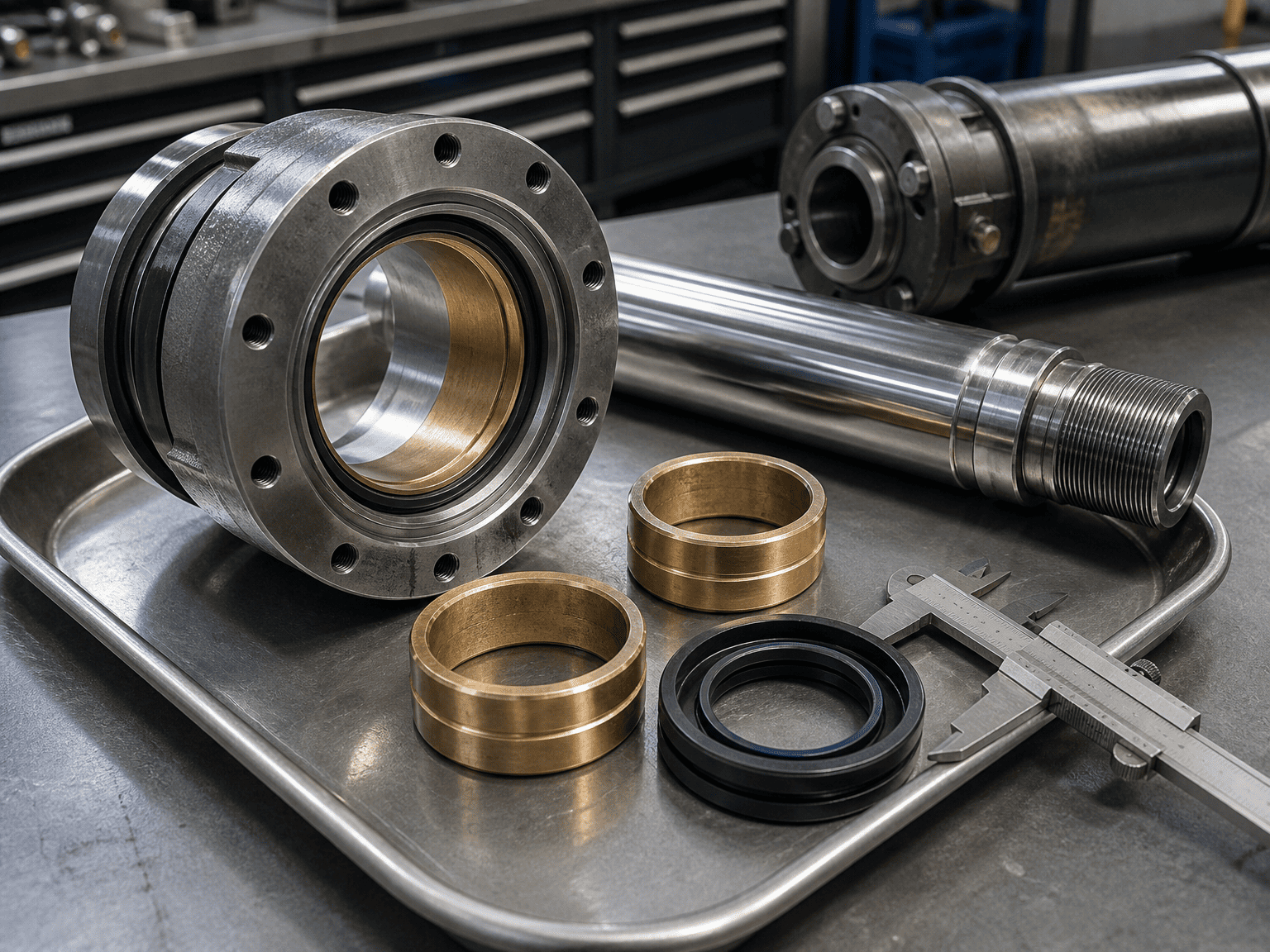

Η τυπική επαφή μετάλλου-μετάλλου οδηγεί σε στιγμιαία φούσκωμα όταν το πλευρικό φορτίο σπρώξει πέρα από το φιλμ λαδιού. Δακτύλιοι φθοράς από σύνθετο υλικό υψηλής ποιότητας (όπως νάιλον γεμάτο γυαλί, φαινολική ρητίνη ή μπρούτζος φωσφόρου) απορροφούν την πλευρική κρούση και ενσωματώνουν μικροσωματίδια χωρίς να τρυπώνουν τη ράβδο χρωμίου.
Κατά την αρχική συναρμολόγηση του μηχανήματος, βεβαιωθείτε ότι και οι δύο ακίδες στερέωσης είναι αυστηρά παράλληλοι. Μια γωνιακή μετατόπιση 1 χιλιοστού σε ένα άνοιγμα ακίδων 4 ποδιών μπορεί να δημιουργήσει εκατοντάδες λίβρες συνεχούς πλευρικής προφόρτισης ακόμη και πριν ο κύλινδρος σηκώσει οποιοδήποτε ωφέλιμο φορτίο.
Όταν ζητάτε μια προσαρμοσμένη σχεδίαση υδραυλικού κυλίνδρου ή μια αναθεώρηση αντικατάστασης για εφαρμογές υψηλού πλευρικού φορτίου, η παροχή αυτών των βασικών λεπτομερειών θα επιταχύνει την επαλήθευση μηχανικής:
Λειτουργικό περιβάλλον & κύκλος λειτουργίας: Μέγιστη πίεση εργασίας (PSI/bar), συχνότητα κύκλου, φορτία ώθησης/έλξης.
Τύπος τοποθέτησης & Κέντρα ακίδων: Ανασυρόμενες και εκτεταμένες διαστάσεις καρφίτσας σε καρφίτσα, διάμετροι πείρων και εάν απαιτούνται σφαιρικά ρουλεμάν. Γνωστές Πλάγιες Δυνάμεις ή Γωνιακές
Λανθασμένη ευθυγράμμιση: Προσδοκίες παραμόρφωσης πλαισίου, φορτία ανέμου ή μετατόπιση σημείων μεντεσέδων. Τρέχοντα συμπτώματα αστοχίας: Εάν αντικαταστήσετε έναν υπάρχοντα κύλινδρο, μοιραστείτε φωτογραφίες της φθαρμένης ράβδου εμβόλου, του δακτυλίου δακτυλίου και των χειλιών στεγανοποίησης.
