I. Ο κίνδυνος: Όταν ένας κύλινδρος "3.000 psi" αποτυγχάνει στα 1.200 psi
Ένα συνηθισμένο και δαπανηρό λάθος στον υδραυλικό σχεδιασμό είναι ο υπολογισμός της δύναμης ώθησης του κυλίνδρου χρησιμοποιώντας καθαρά την υδραυλική πίεση και την επιφάνεια του εμβόλου:
F = P × Apiston
Σύμφωνα με αυτόν τον απλό τύπο, ένας κύλινδρος οπής 4 ιντσών στα 3.000 psi θα ωθήσει με περίπου 37.700 λίβρες (167,7 kN) ώσης. Εάν η διαδρομή του κυλίνδρου είναι μόνο 12 ίντσες, η ράβδος χειρίζεται εύκολα αυτό το φορτίο.
Ωστόσο, επεκτείνετε τον ίδιο κύλινδρο σε διαδρομή 60 ιντσών ή 80 ιντσών και εφαρμόζοντας την ίδια συμπιεστική ώθηση 37.700 λίβρες συχνά κουμπώνει ή λυγίζει μόνιμα τη ράβδο του εμβόλου σαν οδοντογλυφίδα—συχνά όταν η πίεση του συστήματος έχει φτάσει μόνο τα 1.500 έως 1 psi.
Αυτή η καταστροφική λειτουργία αστοχίας δεν είναι αστοχία εφελκυσμού υλικού. είναι ελαστικός λυγισμός στήλης. Σε εφαρμογές μεγάλης διαδρομής, η δομική σταθερότητα της λεπτής ράβδου εμβόλου υπερισχύει πλήρως της ονομαστικής πίεσης της κάννης.
II. Η Φυσική τουΥδραυλικός κύλινδροςΛυγισμός: Θεωρία στήλης Euler
Όταν αυδραυλικός κύλινδροςεκτείνεται υπό συμπιεστικό φορτίο, το συγκρότημα συμπεριφέρεται ως μια μακριά, λεπτή δομική στήλη. Το μέγιστο θεωρητικό θλιπτικό φορτίο που μπορεί να υποστεί μια λεπτή στήλη πριν από την πλευρική αστάθεια διέπεται από τον τύπο κρίσιμου λυγισμού του Euler:
Fcr = π² E I / Le² = π² E I / (K · L)²
Οπου:
- Fcr = Κρίσιμο φορτίο λυγισμού Euler (N ή lbf)
- E = Μέτρο ελαστικότητας του υλικού της ράβδου (για τυπικό χάλυβα άνθρακα/κράματος, E ≈ 200 έως 210 GPa ή 29 × 106 psi)
- I = Εμβαδόν ροπής αδράνειας της διατομής συμπαγούς στρογγυλής ράβδου (m4 ή in4)
- L = Συνολική εκτεταμένη απόσταση εγκατάστασης μεταξύ των σημείων στερέωσης (m ή in)
- K = Αποτελεσματικός συντελεστής μήκους στήλης με βάση τις συνθήκες στερέωσης του κυλίνδρου
- Le = K · L = Αποτελεσματικό μήκος λυγισμού
III. Υπολογισμός της ροπής αδράνειας για συμπαγείς ράβδους:
Για μια συμπαγή στρογγυλή ράβδο εμβόλου διαμέτρου dr:
I = π dr4 / 64
Παρατηρήστε ότι η ροπή αδράνειας εξαρτάται από την τέταρτη ισχύ της διαμέτρου της ράβδου (dr4). Αυτό σημαίνει ότι μια μικρή αύξηση στη διάμετρο της ράβδου δημιουργεί μια τεράστια αύξηση στην αντίσταση λυγισμού:
- Η αύξηση της διαμέτρου μιας ράβδου από 2,0 in σε 2,5 in (αύξηση 25% στη διάμετρο) αυξάνει την αντίσταση λυγισμού κατά 144% (2,44×).
IV. Υπολογισμός ασφαλούς φορτίου εργασίας και συνιστώμενοι συντελεστές ασφάλειας
Μην λειτουργείτε ποτέ αυδραυλικός κύλινδροςκοντά στο κρίσιμο όριο λυγισμού του Fcr. Σε λειτουργία σε πραγματικό κόσμο,υδραυλικοί κύλινδροιβιώστε μικρές εκκεντρότητες, μικρό παιχνίδι με καρφίτσες, αιχμές επιτάχυνσης και αναπόφευκτα πλευρικά φορτία.
Το επιτρεπόμενο σχέδιο ώθησης Fallow πρέπει να περιλαμβάνει έναν αυστηρό συντελεστή ασφαλείας Sf:
Fallow = Fcr / Sf
Συνιστώμενες κατευθυντήριες γραμμές για τους συντελεστές ασφαλείας:
- Σταθερά Βιομηχανικά Μηχανήματα (καθαρά, καθοδηγούμενα): Ελάχιστο Sf ≥ 2,5 έως 3,0
- Γενικά κινητά μηχανήματα (ρυμουλκούμενα χωματερής, φορτωτές, άχρηστος εξοπλισμός): Ελάχιστο Sf ≥ 3,0 έως 3,5
- Υψηλού κινδύνου / Ανύψωση προσωπικού (εναέριες πλατφόρμες, βραχίονα φορτηγών, κινητοί γερανοί): Ελάχιστο Sf ≥ 3,5 έως 4,5
V. Slenderness Ratio and the Transition to Johnson’s Formula
Ο τύπος του Euler προϋποθέτει καθαρά ελαστική κάμψη και ισχύει μόνο για λεπτές στήλες όπου ο λόγος λεπτότητας λ υπερβαίνει το όριο μετάβασης στηλών λc.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
Όπου rg = √I/A = dr / 4 είναι η ακτίνα περιστροφής.
Για τυπικό χάλυβα χρωμίου 1045 ή 4140, το μεταβατικό όριο λc ≈ 85 έως 105:
- Εάν λ > λc (Long Slender Rods): Χρησιμοποιήστε τον τύπο Euler (αστοχία λόγω ελαστικής αστάθειας).
- Εάν είναι λ ≤ λc (κοντές έως μεσαίες ράβδοι): Χρησιμοποιήστε τον Παραβολικό τύπο Johnson ή την τυπική αντοχή διαρροής (αστοχία λόγω θλιπτικής διαρροής ή ανελαστικής λυγισμού).
VI. 4 Συνήθεις παραλείψεις μηχανικής OEM που προκαλούν λυγισμένες ράβδους
-

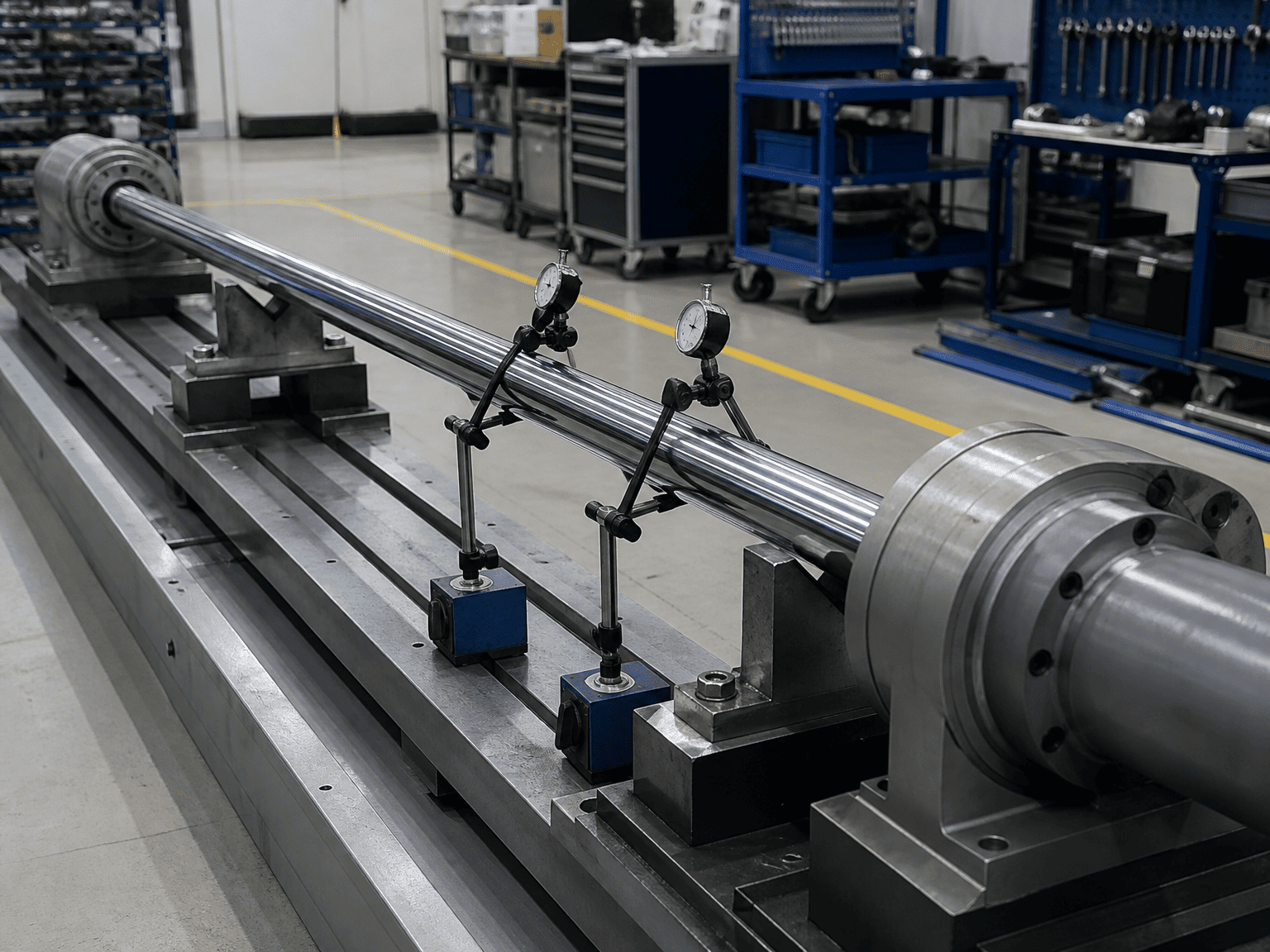

Υπολογισμός λυγισμού σε ανασυρόμενο μήκος αντί για πλήρως εκτεταμένο μήκος:Η πιο ευάλωτη στιγμή εμφανίζεται όταν η ράβδος βρίσκεται σε 100% διαδρομή όπου το L είναι στο μέγιστο.
-
Αγνοώντας την οριζόντια πτώση κάτω από νεκρό βάρος:Σε μεγάλους οριζόντιους κυλίνδρους (> 2 μέτρα διαδρομή), η βαριά ράβδος χρωμίου κρεμάει ελαφρώς υπό τη βαρύτητα, δημιουργώντας ενσωματωμένη έκκεντρη φόρτιση που επιταχύνει τον λυγισμό.
-
Υποθέτοντας ότι οι βάσεις ακίδων παραμένουν χωρίς τριβή:Με την πάροδο του χρόνου, σκουριασμένες ή μη λιπασμένες ακίδες περιστροφής μπλοκάρουν, μετατρέποντας τη βάση περιστροφής σε μερικώς κλειδωμένο σύνδεσμο με τάση ροπής που προκαλεί ροπές κάμψης.
-
Παραμέληση κυκλωμάτων αναγέννησης:Τα κυκλώματα διαφορικής / αναγέννησης υποβάλλουν τόσο το καπάκι όσο και τις πλευρές της ράβδου σε πλήρη πίεση αντλίας, διατηρώντας την πλήρη δύναμη ώθησης της στήλης ενώ μειώνεται το δομικό περιθώριο.
VII. Τι να στείλετε όταν ρυθμίζετε το μέγεθος κυλίνδρων μακράς διαδρομής με HCIC
Για να λάβετε μια πλήρη επαλήθευση λυγισμού και ανασκόπηση στήλης FEA από μηχανικούς HCIC, παρέχετε:
- Διάτρηση κυλίνδρου λειτουργίας, διαδρομή και μέγιστη υδραυλική πίεση εκτόνωσης
- Γεωμετρία στερέωσης μηχανής και σχέδιο βραχίονα περιστροφής (για επιβεβαίωση του παράγοντα K)
- Προσανατολισμός τοποθέτησης (οριζόντια, κατακόρυφη ώθηση πάνω/κάτω ή γωνιακό τόξο)
- Εξωτερικοί περιορισμοί καθοδήγησης (ελεύθερο μη κατευθυνόμενο φορτίο έναντι γραμμικών ράγες ολίσθησης ακριβείας)
- Κύκλος λειτουργίας, ταχύτητες κύκλου λειτουργίας και περιβαλλοντικές συνθήκες
