Μέγεθος απορρόφησης κραδασμών υδραυλικού κυλίνδρου: Πώς να ελέγξετε την επιβράδυνση στο τέλος της διαδρομής και τις αιχμές πίεσης

I. Το πρόβλημα: Γιατί οι κύλινδροι υψηλής ταχύτητας υποφέρουν από κόπωση στο τέλος του καλύμματος

Όταν αυδραυλικός κύλινδροςκινεί έναν μηχανισμό πολλών τόνων σε ταχύτητες πάνω από 0,1 έως 0,2 m/s (4 έως 8 in/s), φέρνοντας αυτή τη μάζα σε απότομη αδιέξοδο στο άκρο του κυλίνδρου, προκαλεί τεράστιο καταστροφικό σοκ.

Πολλοί σχεδιαστές εξοπλισμού υποθέτουν ότι η ρύθμιση της κύριας ανακουφιστικής βαλβίδας συστήματος στα 3.000 psi προστατεύει ολόκληρο τον ενεργοποιητή. Στην πραγματικότητα, μόλις το έμβολο περάσει την κύρια θύρα εξόδου και εισέλθει στη ζώνη του μαξιλαριού, το παγιδευμένο λάδι έχει μόνο μία μικροσκοπική οδό διαφυγής: μια βαθμονομημένη βαλβίδα βελόνας ή ένα στόμιο ακριβείας.

Εάν η γεωμετρία του μαξιλαριού είναι μικρότερη ή δεν έχει ρυθμιστεί σωστά, η παγιδευμένη πίεση επιβράδυνσης πίσω από το δόρυ του μαξιλαριού μπορεί εύκολα να εκτιναχθεί στα 6.000 έως 10.000+ psi (400 έως 700 bar) για μερικά χιλιοστά του δευτερολέπτου.

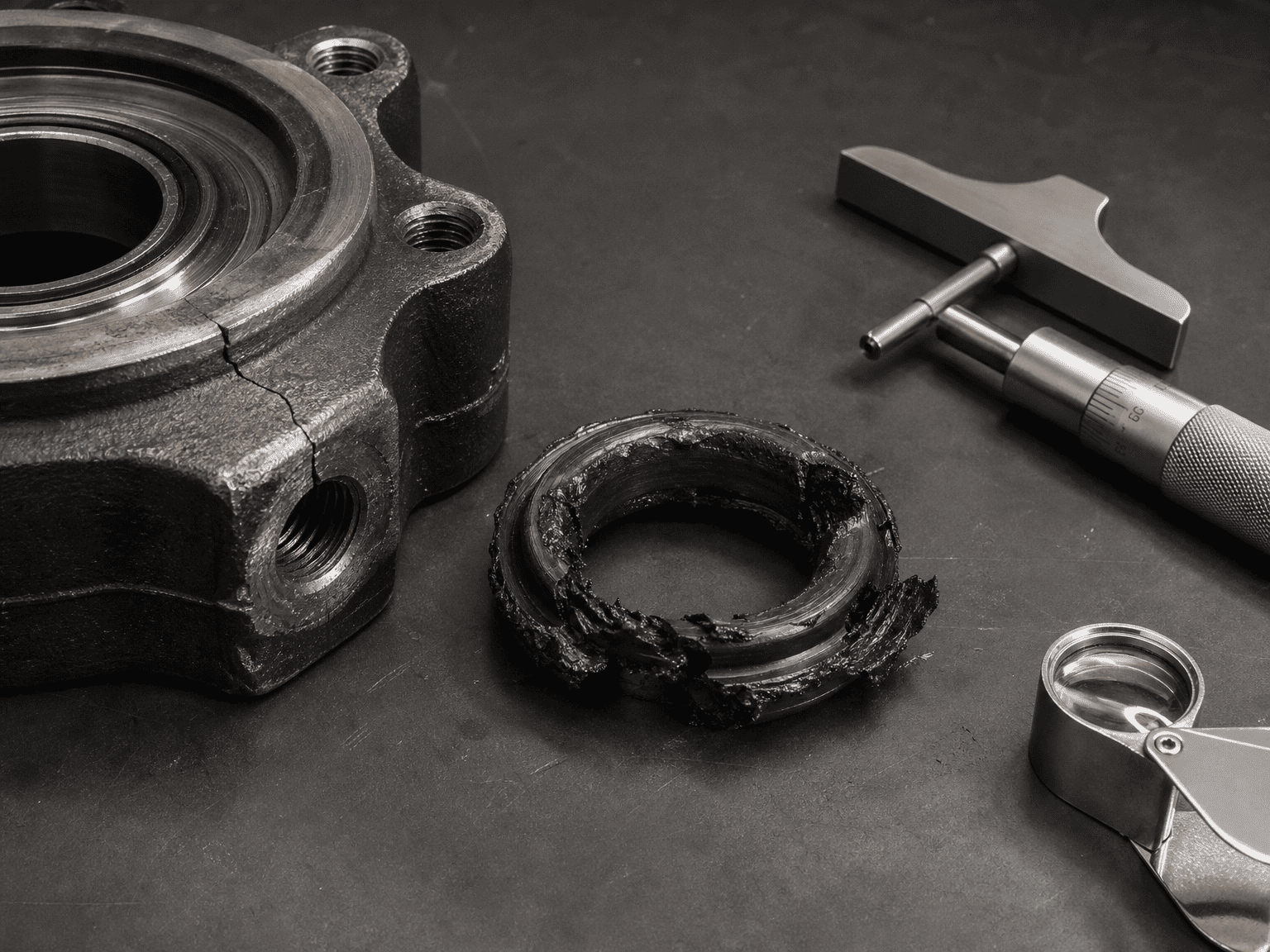

Κατά τη διάρκεια χιλιάδων κύκλων, αυτές οι βίαιες παροδικές πιέσεις οδηγούν σε:

• Ραγισμένα πίσω καπάκια κυλίνδρων και σπασμένες συγκολλημένες φλάντζες
• Στεγανοποιητικά στυπιοθλίπτη με φυσητό κεφάλι και παραμορφωμένα συγκρατητήρια υαλοκαθαριστήρων ράβδων
• Τεντωμένες ράβδοι σύνδεσης και χρόνια εξώθηση δακτυλίου κυκλώματος κάννης
• Δόρατα μαξιλαριού με γαλακτοκομμένο ή χαραγμένο και ζευγαρωτικοί δακτύλιοι

II. ΠωςΥδραυλικός κύλινδροςΕργασίες απορρόφησης κραδασμών

Ένα εσωτερικό υδραυλικό μαξιλάρι μετατρέπει την κινητική ενέργεια της κινούμενης μάζας (συν τη συνεχή προωθητική δύναμη από την αντλία) σε θερμότητα πιέζοντας έναν παγιδευμένο όγκο λαδιού μέσα από ένα περιορισμένο στόμιο σε μια σύντομη διαδρομή επιβράδυνσης sc (συνήθως 20 έως 40 mm ή 0,75 έως 1,5 in).

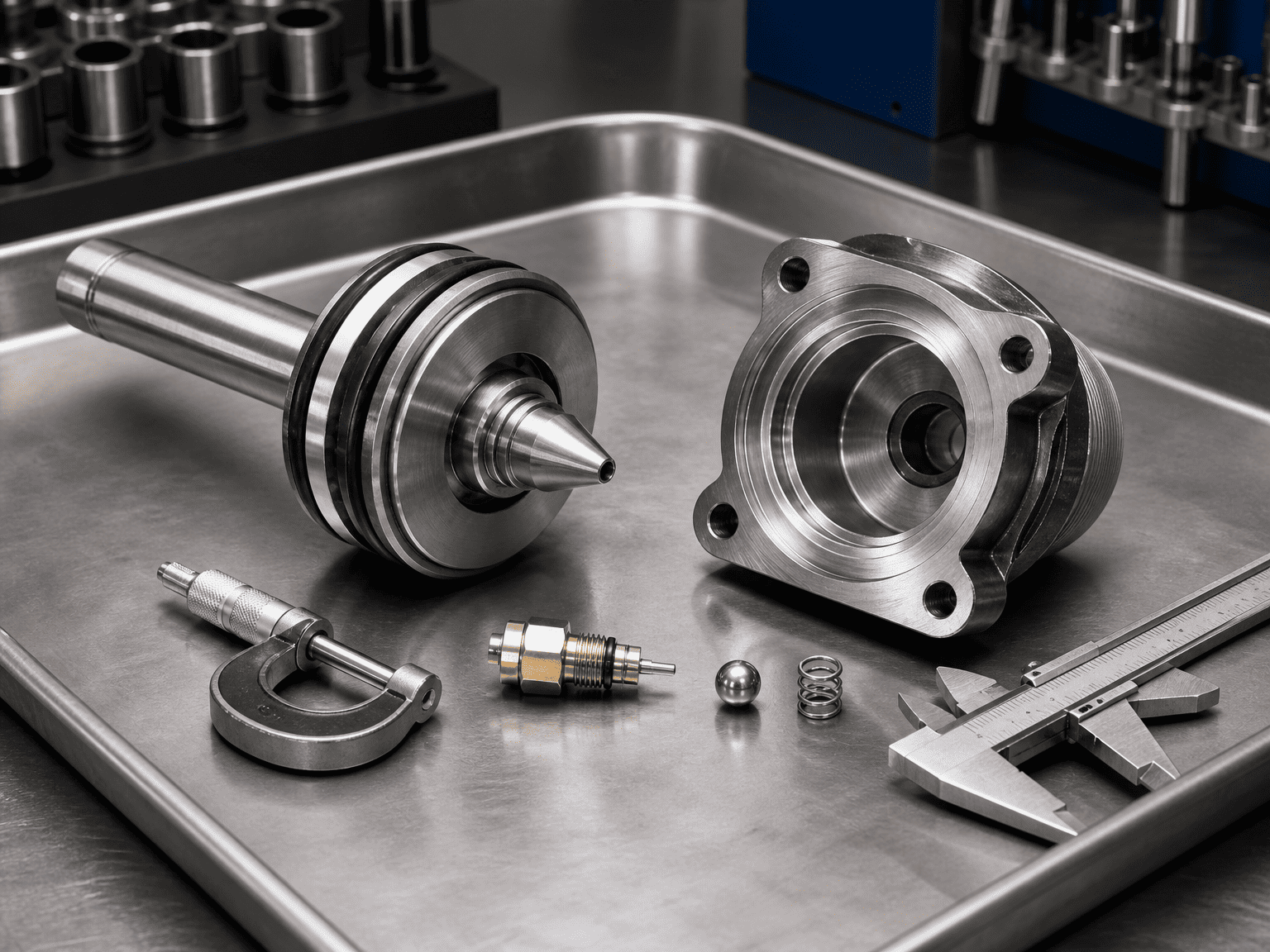

Ένα σωστά σχεδιασμένο συγκρότημα μαξιλαριού περιλαμβάνει τρία μηχανικά στοιχεία πυρήνα:

1. The Cushion Spear (ή Plunger):Μια επεξεργασμένη με μηχανική ακρίβεια προεξοχή στο έμβολο που κλείνει την κύρια θύρα υγρού καθώς εισέρχεται στην κοιλότητα του ακραίου καλύμματος.
2. Η ρυθμιζόμενη βαλβίδα βελόνας:Ένα στόμιο μέτρησης που επιτρέπει στους τεχνικούς συντήρησης να ρυθμίζουν με ακρίβεια τον ρυθμό ροής των καυσαερίων με βάση τις πραγματικές ταχύτητες του κύκλου λειτουργίας και το ιξώδες λαδιού.
3. Η βαλβίδα ελέγχου αντίστροφης ελεύθερης ροής:Μια σφαίρα ή πτερύγιο με ελατήριο που επιτρέπει την πλήρη απεριόριστη ροή στον κύλινδρο κατά την αναστροφή της διαδρομής, εξασφαλίζοντας άμεση ταχύτητα αποσύνδεσης χωρίς καθυστέρηση.

Βήμα-βήμα Υπολογισμός Ενέργειας & Πίεσης Μαξιλαριού Για να προσδιορίσετε εάν ένα εσωτερικό μαξιλάρι μπορεί να χειριστεί με ασφάλεια το φορτίο σας χωρίς να υπερβεί το όριο έκρηξης ή κόπωσης του κυλίνδρου, υπολογίστε τη συνολική ενέργεια που θα απορροφηθεί:

Βήμα 1: Υπολογίστε την κινητική ενέργεια της κινούμενης μάζας

                                                                                  Ek = ½ m v²

Οπου:

m = Συνολική κινούμενη μάζα (συμπεριλαμβανομένου του εμβόλου, της ράβδου, των προσαρτημάτων και του εξωτερικού ωφέλιμου φορτίου σε kg ή lb)

v = Μέγιστη ταχύτητα τη στιγμή που το δόρυ του μαξιλαριού εμπλέκεται στην κοιλότητα (m/s ή in/s)

Βήμα 2: Προσθήκη προωθητικής εργασίας κατά την επιβράδυνση

Εάν η ροή της αντλίας συνεχίζεται κατά τη διάρκεια της επιβράδυνσης, η πίεση του συστήματος συνεχίζει να πιέζει το έμβολο κατά μήκος της διαδρομής του μαξιλαριού sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Οπου:

Psys = Πίεση συστήματος οδήγησης (Pa ή psi)

Apiston = Αποτελεσματική περιοχή της πλευράς οδήγησης (m² ή in²)

sc = Πραγματικό μήκος της λόγχης μαξιλαριού (m ή in)

Βήμα 3: Ολική ενέργεια προς απορρόφηση

                                                                        Etotal = Ek + Wprop ± Wgravity

(Προσθέστε ή αφαιρέστε το έργο βαρύτητας m g sc sinθ εάν κινείστε κατακόρυφα ή σε κλίση).

Βήμα 4: Υπολογίστε τη μέση πίεση παγιδευμένου μαξιλαριού

Η μέση δύναμη επιβράδυνσης που απαιτείται Fdec είναι:

                                                                                  Fdec = Etotal / sc

Η προκύπτουσα μέση υδραυλική πίεση στο εσωτερικό του θαλάμου μαξιλαριού Pcushion είναι:

                                                                              Pcushion = Fdec / Aushion

Όπου Aushion είναι η δακτυλιοειδής περιοχή της παγιδευμένης στήλης λαδιού στην τσέπη του μαξιλαριού (Abore − Aspear ή Arod).

Τεχνικός κανόνας: Η μέγιστη μεταβατική πίεση κατά την αρχική είσοδο της λόγχης συνήθως φτάνει το 1,5 έως 2,2 φορές την υπολογιζόμενη μέση πίεση του μαξιλαριού. Εάν η υπολογιζόμενη κορυφή υπερβαίνει το 1,5× τη μέγιστη ονομαστική πίεση κόπωσης του κυλίνδρου, απαιτείται εξωτερική αναλογική βαλβίδα επιβράδυνσης ή μεγαλύτερη προσαρμοσμένη λόγχη μαξιλαριού.

III. Συνήθη λάθη πεδίου που καταστρέφουν κυλίνδρους με μαξιλαράκια

1. Πλήρης στήριξη της βαλβίδας της βελόνας (μηδενική ροή): Οι χειριστές που προσπαθούν να εξαλείψουν τον θόρυβο στο τέλος της διαδρομής μερικές φορές κλείνουν εντελώς τη βαλβίδα της βελόνας. Αυτό δημιουργεί ολικό υδραυλικό κλείδωμα στην τσέπη του μαξιλαριού, πιέζοντας το λάδι να περάσει το διάκενο της λόγχης και φυσώντας τις σφραγίδες του αδένα της κεφαλής.

2. Αγνόηση της οριζόντιας αδράνειας στα καρότσια ελεύθερης κύλισης: Οι σχεδιαστές υπολογίζουν μόνο την πίεση οδήγησης και ξεχνούν την κινητική ενέργεια ενός καροτσιού κύλισης 10 τόνων. Ακόμη και σε χαμηλή πίεση, η υψηλή αδράνεια θα συνθλίψει ένα εσωτερικό μαξιλάρι.

3. Χρήση τυπικών μαξιλαριών με νερό-γλυκόλη ή κρύο λάδι υψηλού ιξώδους: Πιο παχύρρευστα υγρά ή πυρίμαχα υγρά χαμηλού ιξώδους αλλάζουν σημαντικά τη ροή μέσω της δοσομετρικής βελόνας, προκαλώντας σοβαρή υπερπίεση κατά τις πρωινές χειμερινές εκκινήσεις.

4. Παράβλεψη εξαέρωσης υγρού: Το σπογγώδες, αεριούχο λάδι που εισέρχεται στο μαξιλάρι συμπιέζεται σαν ελατήριο, προκαλώντας αναπήδηση, ντίζελ και ακανόνιστη επιβράδυνση.

IV. Τι να στείλετε όταν ρυθμίζετε το μέγεθος των προσαρμοσμένων κυλίνδρων με μαξιλαράκια

Όταν ζητάτε κατασκευασμένους κυλίνδρους με μαξιλαράκι από το HCIC, παρέχετε:

• Συνολική κινούμενη μάζα (συμπεριλαμβανομένης της ράβδου κυλίνδρου και των τοποθετημένων εργαλείων)
• Προφίλ ταχύτητας λειτουργίας (σταθερή ταχύτητα, επιτάχυνση και ταχύτητα προσέγγισης)
• Διαθέσιμοι περιορισμοί μήκους διαδρομής μαξιλαριού
• Τύπος υγρού λειτουργίας, εύρος θερμοκρασίας λειτουργίας και ρύθμιση βαλβίδας ανακούφισης συστήματος
• Προσανατολισμός τοποθέτησης (οριζόντιος, κατακόρυφος προς τα πάνω, κατακόρυφος προς τα κάτω ή τόξο κλίσης)

V. Τεχνικά Όρια & Μηχανική Αποποίηση ευθυνών

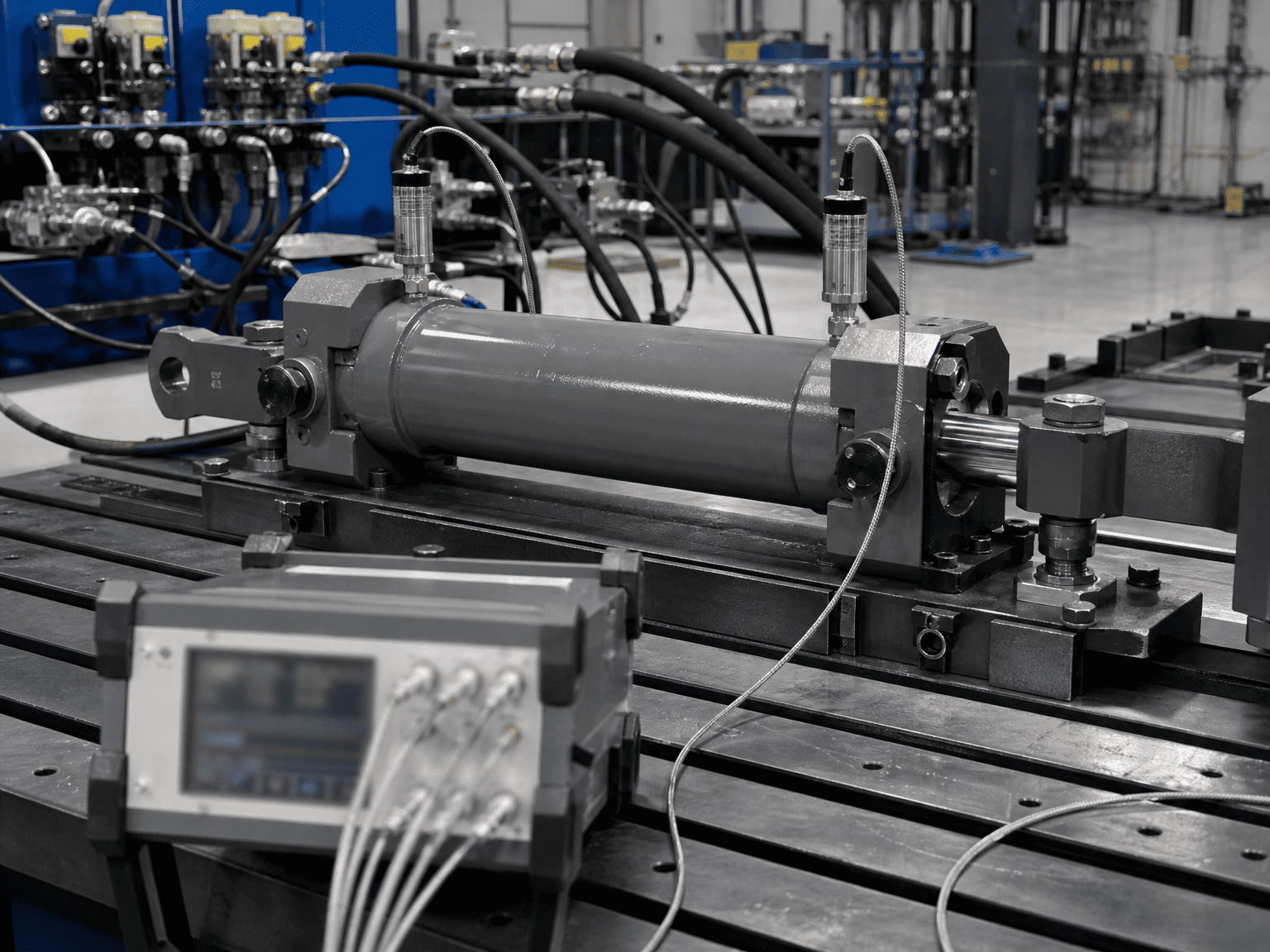

Οι υπολογισμοί των μαξιλαριών που παρουσιάζονται παραπάνω παρέχουν βασικές εκτιμήσεις μεγέθους με βάση τη μηχανική του άκαμπτου σώματος. Οι πραγματικές δυναμικές πιέσεις αιχμής εξαρτώνται από το μέτρο όγκου υδραυλικού λαδιού, τη χωρητικότητα γραμμής, τους συντελεστές εκκένωσης στομίου βελόνας και τους χρόνους απόκρισης της βαλβίδας. Τα σχέδια του τελικού εξοπλισμού θα πρέπει να επαληθεύονται μέσω δοκιμής μορφοτροπέα πίεσης και προσομοίωσης παροδικής προσομοίωσης.*
