Μπαλόνι με βαρέλι υδραυλικού κυλίνδρου: Ιατροδικαστική ανίχνευση παράκαμψης πίεσης μεσαίας διαδρομής και διόγκωσης σωλήνα

I. Το παράδοξο παράκαμψης μεσοεγκεφαλικού επεισοδίου: Γιατί αποτυγχάνει η δοκιμή τελικού ανώτατου ορίου

Όταν οι τεχνικοί υπαίθρου υποψιάζονται βλάβη στο εσωτερικό στεγανοποιητικό έμβολο, η τυπική δοκιμή του καταστήματος είναι να αφαιρέσετε το κάτω μέρος του κυλίνδρου με πλήρη διαδρομή, να πιέσετε τη θύρα και να επιθεωρήσετε την απέναντι θύρα για διαρροή λαδιού. Σε κυλίνδρους με μπαλόνια, αυτή η δοκιμή παράγει συνεχώς ψευδώς αρνητικά αποτελέσματα:

Επειδή τουδραυλικός κύλινδροςΟ κύλινδρος είναι δομικά ενισχυμένος και στα δύο άκρα από τη σφυρηλάτηση βαριάς βάσης από χάλυβα και τον σπειροειδές αδένα κεφαλής, ενώ το μόνιμο στεφάνι συγκεντρώνεται σχεδόν αποκλειστικά στο μη υποστηριζόμενο κεντρικό τμήμα της κάννης.

---

II. 4 ριζικές αιτίες που προκαλούν το πρήξιμο του βαρελιού

1. Αδρανειακές αιχμές κινητικής κρούσης:Ένας κάδος εκσκαφέα που χτυπά γρανίτη με πλήρη ταχύτητα αιώρησης προκαλεί μια στιγμιαία απότομη αύξηση της πίεσης επιβράδυνσης που υπερβαίνει τα όρια ρωγμής της κύριας βαλβίδας ανακούφισης του συστήματος προτού μπορέσει να ανοίξει φυσικά το κάλυμμα της βαλβίδας.

2. κρουστικά κύματα αποσυμπίεσης:Σε υδραυλικές πρέσες και κυλίνδρους συμπίεσης υψηλής χωρητικότητας, η ταχεία μετατόπιση της βαλβίδας απελευθερώνει κύματα αποσυμπίεσης ακουστικού ρευστού που χτυπούν με σφυρί την ταυτότητα του εσωτερικού σωλήνα.

3. Υποτυπώδης μεταλλουργία σωλήνων:Χρησιμοποιώντας τυπικούς εμπορικούς σωλήνες από ανθρακούχο χάλυβα ψυχρής έλξης με χαμηλή αντοχή διαρροής (κάτω από 350 MPa) αντί για κράμα χάλυβα υψηλής εφελκυσμού (απόδοση άνω των 520 MPa).

4. Υπερβολικό επίδομα λείανσης σωλήνων: Η υπερβολική λείανση ενός ήδη φθαρμένου σωλήνα κυλίνδρου για την αφαίρεση βαθιών σημαδιών μειώνει το πάχος του τοιχώματος του σωλήνα που απομένει κάτω από τα ελάχιστα μηχανικά περιθώρια ασφαλείας.

---

III. Εγκληματολογική Μετρολογία: Επιθεώρηση μετρητή οπής 10 σημείων

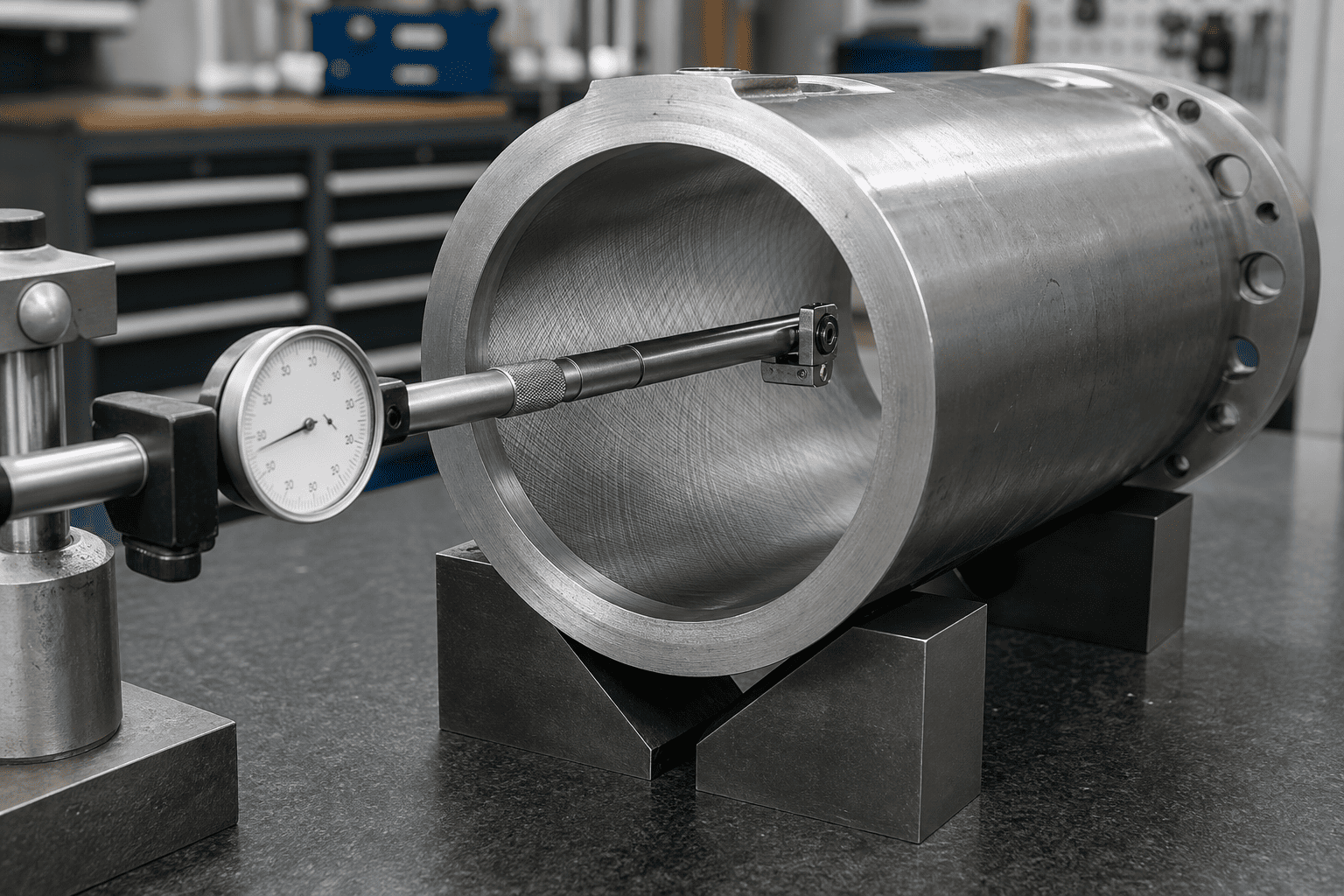

Για να διαγνώσουν οριστικά το μπαλόνι της κάννης κατά τη διάρκεια της κατάρριψης καταστημάτων, οι μηχανικοί πρέπει να χαρτογραφήσουν την εσωτερική γεωμετρία της οπής σε πολλαπλά διαστήματα διαδρομής αντί να μετρούν μόνο τα εύκολα προσβάσιμα άκρα του σωλήνα:

---

IV. Πρωτόκολλο επιθεώρησης:

• Καθαρίστε όλα τα υπολείμματα υδραυλικού λαδιού και βερνίκι άνθρακα από την οπή του σωλήνα χρησιμοποιώντας ορυκτά αποστάγματα.
• Βαθμονόμηση ενός μετρητή οπής επιλογέα υψηλής ακρίβειας ή ενός εσωτερικού μικρόμετρου τριών σημείων έναντι ενός μετρητή κύριου δακτυλίου στο μηδέν.
• Μετρήστε την εσωτερική διάμετρο σε δύο κάθετους άξονες (άξονας Χ κατακόρυφος, άξονας Υ οριζόντιος) σε διαστήματα 100 mm από τη συγκόλληση βάσης μέχρι τα σπειρώματα του αδένα.
• Κριτήρια αξιολόγησης:Οποιαδήποτε αύξηση διαμέτρου άνω των 0,12 mm (0,005") σε σχέση με την ονομαστική ανοχή της οπής υποδηλώνει μόνιμη απόδοση πλαστικού. Εάν το προφίλ της οπής σχηματίζει περίγραμμα "κλεψύδρας" ή "βαρέλι", ο σωλήνας δεν μπορεί να σωθεί με λείανση και πρέπει να απορριφθεί.

---

V. Μεταλλουργία και πάχος τοιχώματος: Καθορισμός βαρελιών κραμάτων βαρέως τύπου

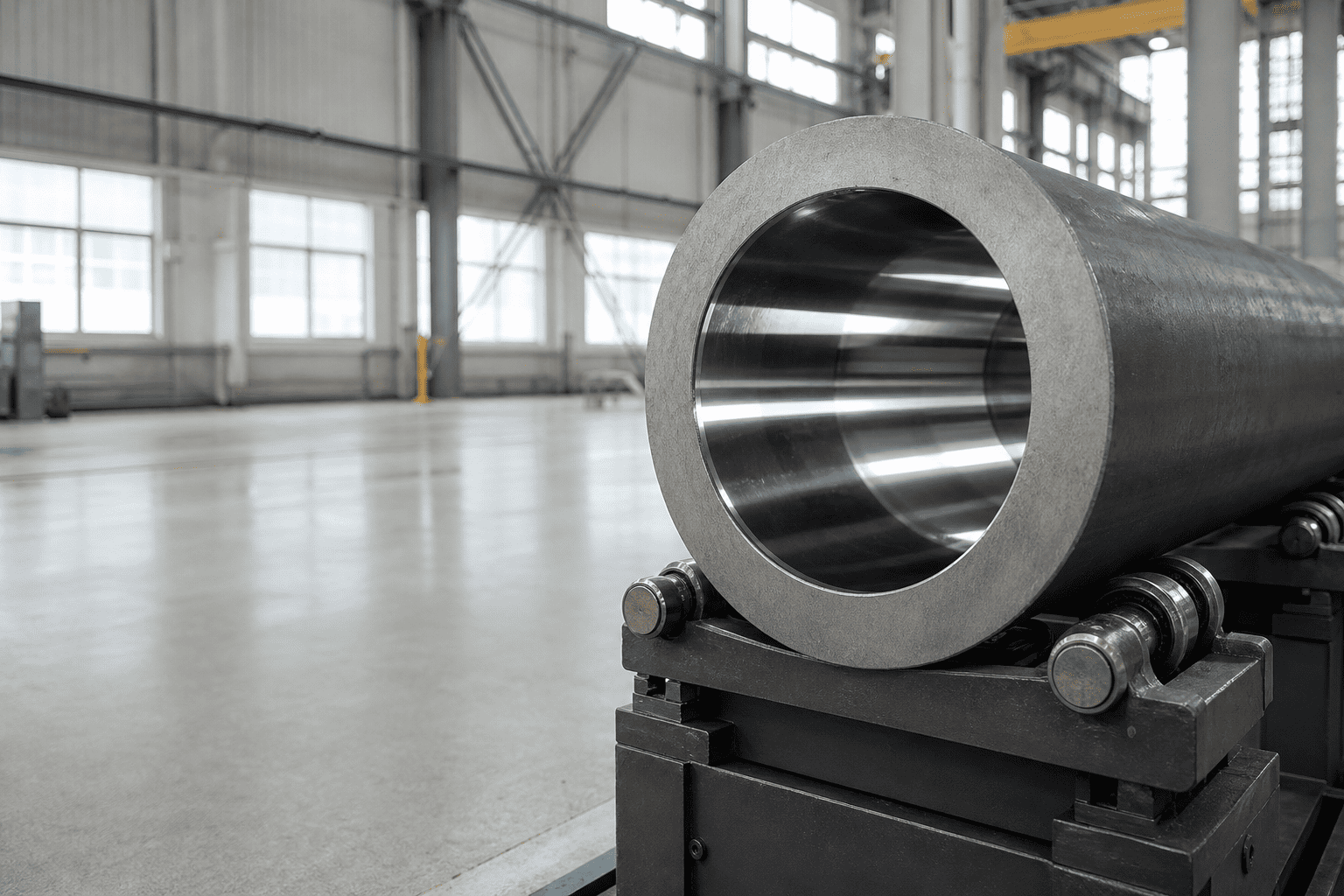

Η αποφυγή του αερόστατου της κάννης σε υδραυλικά κυκλώματα υψηλού σοκ απαιτεί αναβάθμιση από τυπικούς σωλήνες DOM άνθρακα σε κράμα χάλυβες χωρίς συγκόλληση υψηλής αντοχής:

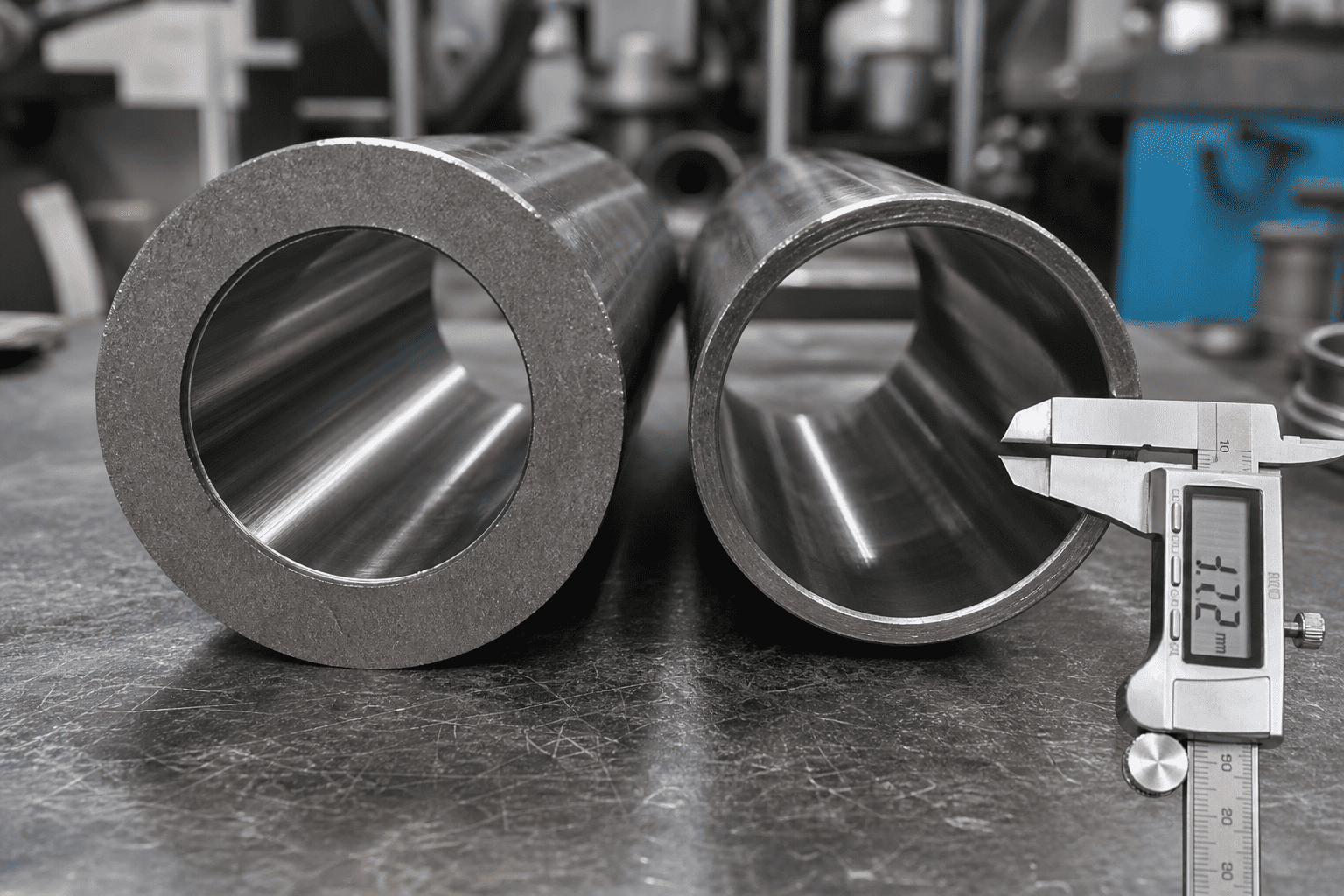

Εκτός από την επιλογή κράματος υψηλής απόδοσης, οι οδηγίες μηχανικής βαρέως τύπου απαιτούν τον καθορισμό αναλογιών βαρέως τοιχώματος όπου η εξωτερική διάμετρος του σωλήνα είναι τουλάχιστον 1,25 έως 1,35 φορές την ονομαστική διάμετρο οπής σε κινητό εξοπλισμό υψηλής πρόσκρουσης.

---

VI. 4 Τεχνικές στρατηγικές για την εξάλειψη των αστοχιών απόδοσης σωλήνα

1. Εγκαταστήστε άμεσα τοποθετημένα αντικραδασμικά αντικραδασμικά με γρήγορη απόκριση: Προστατέψτε τις θύρες κυλίνδρων με βαλβίδες ανακούφισης φυσιγγίων ταχείας δράσης ρυθμισμένες κατά 250 psi πάνω από την πίεση του κύριου συστήματος για να κόψουν τις αιχμές κρούσης χιλιοστού του δευτερολέπτου προτού καταπονήσουν το τοίχωμα του σωλήνα.
2. Ενσωματώστε εσωτερικά μαξιλάρια προοδευτικής επιβράδυνσης: Οι βαθμιδωτές ή παραβολικές λόγχες μαξιλαριών επιβραδύνουν ομαλά τις βαριές μάζες του εμβόλου, εξαλείφοντας τα κύματα ακουστικής πίεσης στο τέλος της διαδρομής.
3. Αναβάθμιση σε θερμοπλαστικά έμβολα υψηλού μέτρου: Αντικαταστήστε τους μαλακούς δακτυλίους οδηγών από νάιλον με PTFE υψηλής αντοχής σε μπρούτζο ή φαινολικές ταινίες φθοράς ενισχυμένες με ύφασμα που διατηρούν την ευθυγράμμιση του εμβόλου χωρίς να προκαλούν θλίψη τα διογκωμένα τοιχώματα του σωλήνα.
4. Εντολή 1,5x Δοκιμή Υδροστατικής Απόδειξης: Κάθεκύλινδρος αντικατάστασης βαρέως τύπουθα πρέπει να υποβληθεί σε εργοστασιακή υδροστατική δοκιμή σε 1,5 φορές πίεση εργασίας με επαλήθευση πάχους τοιχώματος υπερήχων.

---

VII. Συμβουλευτικές υπηρεσίες μηχανικών & προμήθεια αντικατάστασης βαρέως τύπου

Αντιμετωπίζετε ανεξήγητη απώλεια της δύναμης διάσπασης κατά τη μέση διαδρομή ή διόγκωση της κάννης σε εξοπλισμό βαρέως τύπου;

Συμβουλευτείτε την εξειδικευμένη ομάδα μηχανικών υδραυλικού σχεδιασμού του HCIC. Παρέχουμε συγκροτήματα κυλίνδρων από κράμα βαρέως τοιχώματος, υψηλής απόδοσης, κατασκευασμένα με πιστοποιημένους σωλήνες χωρίς ραφή 27SiMn/4140, οπές ακριβείας με κοπή και καύση και ολοκληρωμένη επαλήθευση CAD για κινητά και βιομηχανικά μηχανήματα βαρέως τύπου σε όλο τον κόσμο.
