Όταν ένα φορτωμένο μπούμα ή κουβάυδραυλικός κύλινδροςπέφτει χωρίς την είσοδο του χειριστή, η δυσλειτουργία προέρχεται από έναν από τους τέσσερις διαφορετικούς υδραυλικούς μηχανισμούς:
| Μηχανισμός Βλάβης | Φυσική ριζική αιτία | Ακουστικό / Οπτικό σύμπτωμα |
|---|---|---|
| Παράκαμψη στεγανοποίησης εμβόλου (εσωτερική διαρροή) | Εξωθημένο U-cup ή χαραγμένοι δακτύλιοι φθοράς που διαρρέουν λάδι από το άκρο του καπακιού στο άκρο της ράβδου | Καυτό σημείο κυλίνδρου. η μετατόπιση σταματά όταν η ράβδος υποστηρίζεται μηχανικά |
| Κλάμα αντίβαρου βαλβίδας καθίσματος | Μόλυνση κάτω από το κάθισμα, με χαραγμένη μύτη φυσιγγίου ή κουρασμένο ελατήριο | Λάδι που κλαίει πέρα από τη θύρα βαλβίδας. σταθερή μετατόπιση ανεξάρτητα από την κατάσταση της στεγανοποίησης |
| Κατευθυντική διαρροή ValveSpool | Υπερβολική φθορά διάκενου μπομπίνας σε συστήματα ανοιχτού κέντρου | Συμβαίνει μόνο εάν δεν έχει εγκατασταθεί βαλβίδα ασφάλισης στο κύκλωμα της μπούμας |
| Θερμική Συστολή Λαδιού | Η ψύξη με ζεστό λάδι (65°C) στο περιβάλλον (15°C) συρρικνώνει τον όγκο του υγρού κατά 3% έως 4% | Αρχική πτώση 10-20 mm την πρώτη ώρα, στη συνέχεια σταθεροποιείται πλήρως με μηδενική απώλεια πίεσης |

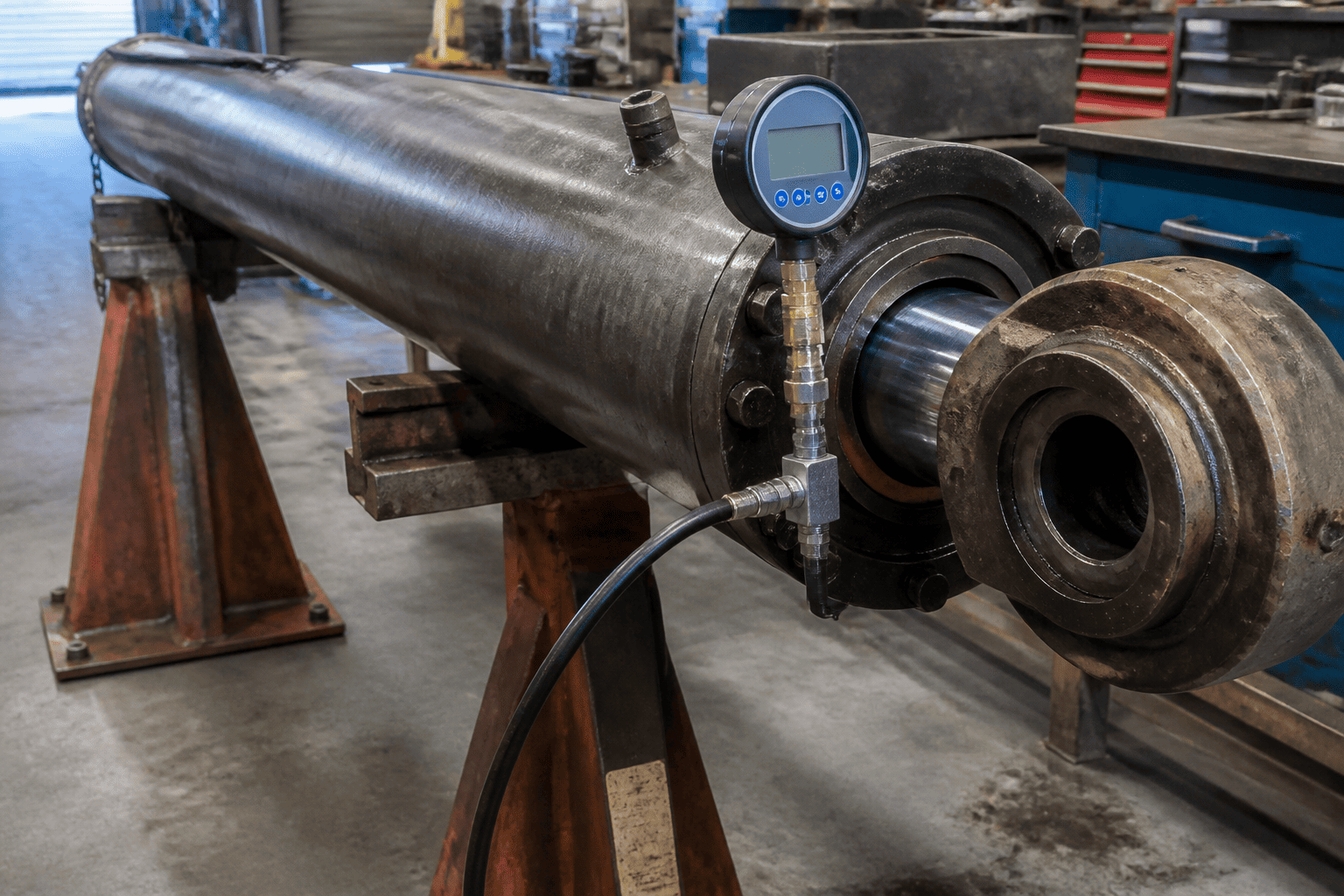

Μην αφαιρείτε ποτέ αβαρύς κύλινδρος μπούμαςαπό μια μηχανή πριν από την ολοκλήρωση αυτής της οριστικής δοκιμής απομόνωσης:
1. Ανυψώστε τη μπούμα στους 45 βαθμούς με ονομαστικό φορτίο: Φέρτε το υδραυλικό λάδι στην κανονική θερμοκρασία λειτουργίας (περίπου 50°C έως 55°C).
2. Κλειδώστε και υποστηρίξτε τη μπούμα Μηχανικά: Εγκαταστήστε ένα εγκεκριμένο από τη μηχανική προπέλα μπούμας ή μια σφεντόνα γερανού για να εξασφαλίσετε απόλυτη ασφάλεια.
3. Απομονώστε τη γραμμή επιστροφής άκρου ράβδου: Αποσυνδέστε τον υδραυλικό σωλήνα που είναι συνδεδεμένος στο άκρο της ράβδου (δακτυλιοειδής πλευρά) του κυλίνδρου και καλύψτε τον εύκαμπτο σωλήνα. Αφήστε τη θύρα του άκρου της ράβδου του κυλίνδρου ανοιχτή πάνω από ένα καθαρό δοχείο μέτρησης.
4. Αφαιρέστε το μηχανικό στήριγμα: Αφήστε το πλήρες φορτίο βαρύτητας να κρεμαστεί στη στήλη λαδιού στο άκρο του καπακιού του κυλίνδρου.
5. Παρατηρήστε την εκκένωση της θύρας από την άκρη της ράβδου:

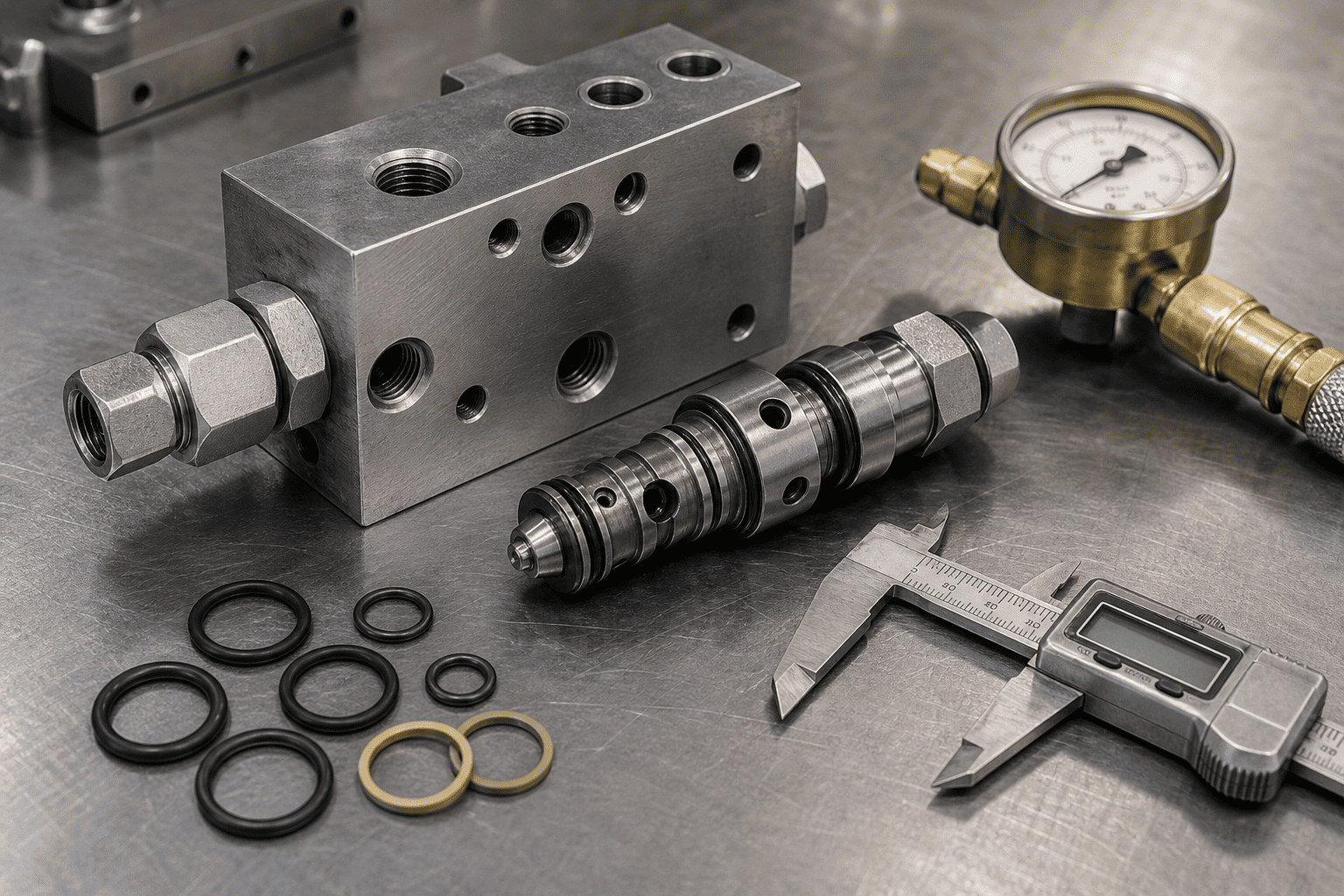

Οι βαλβίδες αντιστάθμισης (υπερκεντρικές βαλβίδες) εκτελούν δύο κρίσιμες λειτουργίες: παγιδεύουν λάδι για να αποτρέψουν την πτώση φορτίου σε περίπτωση σκάσης γραμμής και μετρούν την επιστροφή ροής, έτσι ώστε τα υπερκείμενα φορτία βαρύτητας να μην μπορούν να ξεπεράσουν την υδραυλική αντλία.
Όταν ένας χειριστής χαμηλώνει μια μεγάλη μπούμα και το μηχάνημα αρχίζει να λυγίζει βίαια και να χτυπάει, η βαλβίδα αντιστάθμισης παγιδεύεται σε αστάθεια πίεσης πιλότου (κυνήγι):
| Βήμα | Περιγραφή διαδικασίας |
|---|---|
| 1 | Ο χειριστής στέλνει χαμηλότερη εντολή → Η πίεση πιλότου ανοίγει τη βαλβίδα αντιστάθμισης |
| 2 | Η βαλβίδα ανοίγει → Το λάδι βγαίνει ορμητικά από το άκρο της τάπας του κυλίνδρου → Η μπούμα επιταχύνεται προς τα κάτω |
| 3 | Η μπούμα πέφτει πιο γρήγορα από ό,τι η αντλία μπορεί να παρέχει λάδι → Η πίεση πιλότου πέφτει στο μηδέν |
| 4 | Απώλεια πίεσης πιλότου → Η βαλβίδα κλείνει ξαφνικά → Υδραυλικό κρουστικό κύμα, τρέμουλο μπούμας |
Το κύριο μηχανικό λάθος που πυροδοτεί το κυνήγι αντισταθμίσεων είναι η επιλογή μιας υπερβολικά επιθετικής αναλογίας πιλότου για μια ευέλικτη, δομική έκρηξη:
1. Ξεπλύνετε τις κοιλότητες αντιστάθμισης πριν από τη ροπή:Ακόμη και ένα ατσάλινο τσιπ 20 μικρών που πιάνεται μεταξύ της μύτης της κεφαλής και της πολλαπλής έδρας θα προκαλέσει μετατόπιση της μπούμας κατά 50 mm ανά ώρα. Πάντα να ξεπλένετε τις πολλαπλές γεωτρήσεις σύμφωνα με τα πρότυπα καθαριότητας ISO 16/14/11.
2. Καθορίστε τους εφεδρικούς δακτυλίους Viton/HNBR για συγκράτηση υψηλής πίεσης:Βεβαιωθείτε ότι οι συσκευασίες στεγανοποίησης εμβόλου χρησιμοποιούν εφεδρικούς δακτυλίους θερμοπλαστικής κατά της εξώθησης ικανούς να αντέχουν συνεχή στατική συγκράτηση 4.000+ psi χωρίς μικροερπυσμό.
3. Διαφοροποίηση θερμικής συστολής από πραγματικές διαρροές:Όταν δοκιμάζετε πρόσφατα παρκαρισμένα μηχανήματα, αφήστε τριάντα λεπτά για σταθεροποίηση της θερμοκρασίας λαδιού πριν καταγράψετε τα σημεία αναφοράς μετατόπισης.
4. Εγκαταστήστε συλλέκτες αντιστάθμισης με απευθείας φλάντζα:Αποφύγετε τις απομακρυσμένες βαλβίδες που είναι τοποθετημένες στη γραμμή. Το να βιδώνετε το μπλοκ βαλβίδας απευθείας στις θυρίδες φλάντζας 4 μπουλονιών SAE στην κάννη του κυλίνδρου εξασφαλίζει άκαμπτη ανάδραση του πιλότου και μηδενικό κίνδυνο θραύσης εξωτερικού σωλήνα.
