Παγκόσμια μετατόπιση πυρασφάλειας: Γιατί τα υγρά HFDU και HFC ISO 12922 επιβάλλουν επανασχεδιασμούς σφραγίδων υδραυλικού κυλίνδρου

I. Αυστηρότερες παγκόσμιες εντολές πυρασφάλειας Reshape Fluid Power

Σε έργα υπόγειων σηράγγων, εργοστάσια χύτευσης μετάλλων, ελασματουργεία χάλυβα και εργασίες εξόρυξης βαθέων αξόνων, παγκόσμιοι ρυθμιστικοί φορείς —συμπεριλαμβανομένων των επιτροπών MSHA στη Βόρεια Αμερική και ευρωπαϊκών επιτροπών EN ISO 12922— επιταχύνουν τις υποχρεωτικές μεταβάσεις μακριά από τα υδραυλικά υγρά με βάση τα ορυκτέλαια. Επειδή μια διαρροή υψηλής πίεσης από οπή ορυκτελαίου στα 3.000 psi εξατμίζεται σε ένα εκρηκτικό σύννεφο αερολύματος όταν έρθει σε επαφή με μια πηγή ανάφλεξης, οι ασφαλιστές βιομηχανικών ασφαλιστικών εταιρειών επιβάλλουν τώρα ενεργά πυρίμαχα ρευστά Κατηγορίας HFC (νερογλυκόλες) και Κατηγορίας HFDU (συνθετικοί εστέρες πολυόλης).

Ενώ η μετάβαση σε πυρίμαχα υγρά εξαλείφει τις καταστροφικές πυρκαγιές σε καταστήματα και ορυχεία, έχει προκαλέσει ένα απροσδόκητο κύμα πρόωρων αστοχιών υδραυλικών κυλίνδρων στο πεδίο. Οι επόπτες συντήρησης στόλου και οι κατασκευαστές μηχανημάτων OEM αναφέρουν ότι οι τυπικοί κύλινδροι —που λειτουργούν άψογα με ορυκτέλαιο— βιώνουν πλήρη έκρηξη στεγανοποίησης ράβδου, κολλώδη λειτουργία κυλίνδρου και εσωτερική παράκαμψη εμβόλου σε μόλις 250 έως 500 ώρες λειτουργίας μετά την αλλαγή υγρού.

II. Chemical Forensics: Γιατί οι τυποποιημένες σφραγίδες κυλίνδρων μετατρέπονται σε Mush

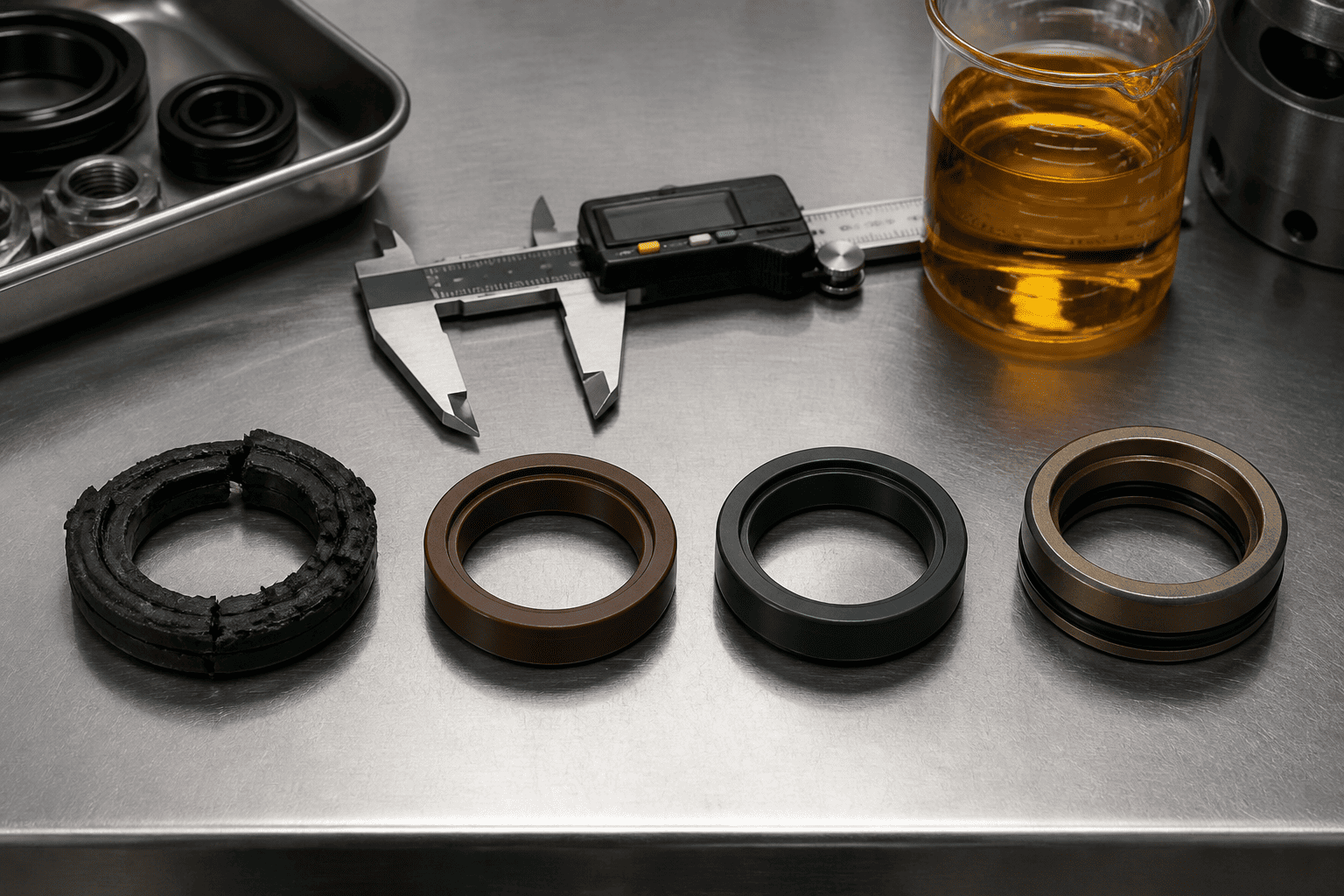

Όταν ένα τυπικό κινητό ή βιομηχανικόυδραυλικός κύλινδροςαποτυγχάνει σε πυρίμαχα υγρά, οι αυτοψίες αποκοπής αποκαλύπτουν δύο ξεχωριστές οδούς χημικής αποδόμησης:

2.1 Υδρολυτική κοπή αλυσίδας (HFC Water-Glycol Attack)

Οι τυπικοί φορητοί κύλινδροι βασίζονται σε μεγάλο βαθμό σε στεγανοποιήσεις ράβδων U-cup από θερμοπλαστική πολυουρεθάνη (TPU) λόγω της ανώτερης αντοχής τους στην τριβή έναντι του δρόμου. Ωστόσο, όταν εκτίθενται σε υγρά νερού-γλυκόλης πάνω από 50°C, τα μόρια του νερού σπάζουν τις μοριακές αλυσίδες εστέρα/αιθέρα μέσα στο πολυμερές πολυουρεθάνης. Μέσα σε εβδομάδες, το σκληρό υλικό σφράγισης χάνει την ελαστικότητά του, μετατρέπεται σε μια μαλακή, εύθρυπτη πάστα που ξεπλένεται από τον αδένα υπό πίεση.

2.2 Έκπλυση πλαστικοποιητή και ακραία διόγκωση (Επίθεση συνθετικού εστέρα HFDU

Όταν οι χειριστές αλλάζουν σε συνθετικούς εστέρες πολυόλης (HFDU) χωρίς να ξανασυσκευάζουν τους κυλίνδρους τους, τα στάνταρ έμβολα νιτριλίου (NBR) και οι στατικές σφραγίδες σωλήνων υποβάλλονται σε επιθετική εκχύλιση με πλαστικοποιητή. Το υγρό αφαιρεί τους μαλακτικούς παράγοντες από το καουτσούκ, προκαλώντας τη διόγκωση της σφράγισης κατά περισσότερο από 18% σε όγκο. Η διογκωμένη σφράγιση μπλοκάρει σφιχτά στην αυλάκωση του αδένα, προκαλώντας ακραία τριβή, τρεμούλιασμα της ράβδου και τελικά οδοντωτές ρήξεις κατά μήκος του χείλους στεγανοποίησης.

III. Μηχανική Υλικών Σφραγίδων: Οι 3 Υποχρεωτικές Αναβαθμίσεις

Για να επιτύχει διάρκεια ζωής 10.000+ ωρών με πυρίμαχα ρευστά ISO 12922, η μηχανική HCIC καθορίζει τρεις προηγμένες διαμορφώσεις ελαστομερούς και θερμοπλαστικής στεγανοποίησης:

3.1 Φθοροελαστομερές (FKM / Τύπος Viton-B) για υγρά HFDU

Για κυκλώματα συνθετικών εστέρων που λειτουργούν ζεστά (έως 110°C), τα γνήσια ελαστομερή φθοράνθρακα FKM παρέχουν πλήρη χημική αδράνεια. Σε αντίθεση με το τυπικό εμπορικό Viton-A, το HCIC χρησιμοποιεί σκευάσματα Viton-B ή Viton-GF που έχουν σκληρυνθεί με υπεροξείδιο που αντιστέκονται στα υποπροϊόντα όξινης αποδόμησης καθώς οι εστέρες γερνούν.

3.2 Κορεσμένο Υδρογονωμένο Νιτρίλιο (HNBR) για HFC Νερό-γλυκόλες

Το HNBR γεφυρώνει το χάσμα για τα συστήματα νερού-γλυκόλης. Με την υδρογόνωση της ραχοκοκαλιάς του πολυμερούς, το HNBR εξαλείφει τα τρωτά σημεία του διπλού δεσμού, αντιστέκεται στην υποβάθμιση του νερού ενώ διατηρεί τη μηχανική σκληρότητα που απαιτείται για κινητούς κυλίνδρους απορριμμάτων υψηλού κύκλου και σήραγγας.

3.3 Αυτολιπαινόμενες βηματικές σφραγίδες PTFE με πλήρωση με μπρούτζο

Επειδή οι υδατογλυκόλες παρέχουν χαμηλότερο πάχος οριακής μεμβράνης λίπανσης από τα ορυκτέλαια, τα ελαστομερή χείλη στεγανοποίησης παρουσιάζουν υψηλότερη ξηρή τριβή έναντι των επιχρωμιωμένων ράβδων. Η αντικατάσταση των τυπικών ποτηριών U με στεγανοποιήσεις PTFE γεμάτες με μπρούτζο ή άνθρακα που υποστηρίζονται από ενεργοποιητές δακτυλίου Ο FKM μειώνει την τριβή κατά 65%, εξαλείφοντας την ολίσθηση του κυλίνδρου.

IV. Λίστα ελέγχου μετασκευής υδραυλικού συστήματος για αναρτήματα στόλου

Πριν από τη μετατροπή ενός υπάρχοντος στόλου μηχανημάτων ή τον καθορισμό νέουυδραυλικοί κύλινδροιγια πυράντοχα περιβάλλοντα υγρών, επαληθεύστε αυτά τα τέσσερα σημεία ελέγχου μηχανικής:

• Αφαιρέστε τη μέγιστη ταχύτητα λειτουργίας κατά 20%:Λόγω της χαμηλότερης λιπαντικότητας ρευστού σε υδρογλυκόλες HFC, διατηρήστε τη συνεχή ταχύτητα ράβδου εμβόλου κάτω από 0,4 m/s εκτός εάν έχουν τοποθετηθεί αυτολιπαινόμενοι δακτύλιοι φθοράς από PTFE.
• Επιθεωρήστε τη βαφή και τις επιστρώσεις εσωτερικού σωλήνα:Πολλές κάννες κυλίνδρων του εμπορίου διαθέτουν εσωτερικές αντισκωριακές επιστρώσεις ασταριού. Οι υδατογλυκόλες και οι φωσφορικοί εστέρες διαλύουν τα τυπικά βιομηχανικά αστάρια, φράζοντας τα αναλογικά φίλτρα βαλβίδων με νιφάδες βαφής. Προσδιορίστε τις γυμνές οπές από γυμνό κράμα με καύση ακριβείας.
• Παρακολούθηση περιεχομένου σε υγρό νερό μηνιαίως:Οι υδατογλυκόλες πρέπει να διατηρούν τη συγκέντρωση νερού μεταξύ 38% και 42%. Εάν το νερό εξατμιστεί, η αντίσταση του υγρού στη φωτιά πέφτει. Εάν αραιωθεί υπερβολικά με νερό της βρύσης, η ορυκτή ζυγαριά ανοίγει κοιλώματα στην εσωτερική επιχρωμίωση της ράβδου.
• Επαληθεύστε τη σκληρότητα του δακτυλίου στεγανοποίησης στατικού σωλήνα:Αναβαθμίστε όλους τους στατικούς δακτυλίους κύλινδρος σε κεφαλή σε 90 Durometer Shore A FKM με εφεδρικούς δακτυλίους κατά της εξώθησης PTFE για να αποτρέψετε την εξώθηση μικροκενού υπό υψηλές πιέσεις σήραγγας.

V. Τεχνική Αποποίηση Ευθύνης & Μηχανική Επαλήθευση

Οι ταξινομήσεις υγρών και οι οδηγίες συμβατότητας υλικών που αναφέρονται παραπάνω συμμορφώνονται με τα πρότυπα ISO 12922 και ISO 6072. Επειδή τα ιδιόκτητα πρόσθετα υγρών διαφέρουν μεταξύ των κατασκευαστών λαδιών, εκτελείτε πάντα μια δοκιμή ελαστομερούς διόγκωσης και εμβάπτισης εφελκυσμού 72 ωρών πριν από τις μαζικές μετατροπές του στόλου.

VI. Προσαρμοσμένη πυρίμαχη προμήθεια υδραυλικών κυλίνδρων

Αναβάθμιση των μηχανημάτων χαλυβουργείου, του υπόγειου εξοπλισμού εξόρυξης ή των πιεστηρίων χυτηρίου σύμφωνα με τα πρότυπα πυράντοχης κατά ISO 12922;

Επικοινωνήστε με την εξειδικευμένη ομάδα μηχανικών του HCIC για τον τύπο υγρού (HFC, HFDU ή HFD-R), την πίεση εργασίας και τις θερμοκρασίες λειτουργίας περιβάλλοντος. Παρέχουμε αρχεία βημάτων 3D CAD εντός 24 ωρών, προσαρμοσμένα πακέτα σφράγισης FKM/HNBR και πλήρεις εργοστασιακά δοκιμασμένους ανταλλακτικούς κυλίνδρους σχεδιασμένους για συμμόρφωση με μηδενική διακοπή της πυρασφάλειας.
