Η υδραυλική μόλυνση συζητείται συχνά αφού μια βαλβίδα κολλήσει, μια αντλία γίνεται θορυβώδης ή ένας κύλινδρος αρχίζει να κινείται άνισα. Μέχρι τότε, το υγρό δεν είναι πλέον απλώς μια λεπτομέρεια συντήρησης. Έχει γίνει απόδειξη ότι το σύστημα δεν ελεγχόταν σε προγενέστερο στάδιο.
Για εξοπλισμό OEM, η καθαριότητα ξεκινά πριν από τη θέση σε λειτουργία. Το νέο λάδι μπορεί να απαιτεί φιλτράρισμα πριν από τη χρήση. Οι σωλήνες, τα εξαρτήματα, οι δεξαμενές και τα κατεργασμένα εξαρτήματα μπορούν να εισάγουν σωματίδια. Ένας αναπνευστήρας, κάλυμμα πρόσβασης ή ανοιχτή θύρα μπορεί να αφήσει τη μόλυνση να εισέλθει κατά τη διάρκεια του σέρβις. Η φθορά στο εσωτερικό του συστήματος μπορεί στη συνέχεια να δημιουργήσει περισσότερα σωματίδια και να τα κυκλοφορήσει μέσα από ευαίσθητα διάκενα.
Για μια ομάδα OEM, η καθαριότητα είναι πιο χρήσιμη όταν αντιμετωπίζεται ως απαίτηση σχεδιασμού και αποδοχής, όχι ως γενική οδηγία για να «διατηρηθεί το λάδι καθαρό». Μια χρήσιμη προδιαγραφή προσδιορίζει τη μέθοδο αναφοράς, το σημείο δειγματοληψίας, το υπεύθυνο μέρος και τις ενέργειες που πρέπει να ληφθούν όταν το αποτέλεσμα είναι εκτός του συμφωνημένου ορίου.
Αυτό το άρθρο εξηγεί τη λογική της μηχανικής χωρίς να ορίζει έναν καθολικό στόχο καθαριότητας. Ο σωστός στόχος εξαρτάται από το πιο ευαίσθητο στη μόλυνση εξάρτημα, το υδραυλικό κύκλωμα, το υγρό, τον κύκλο λειτουργίας και τις οδηγίες του κατασκευαστή του εξαρτήματος.
Το ISO 4406 αναφέρει μόλυνση από στερεά σωματίδια χρησιμοποιώντας τρεις κωδικούς αριθμούς. Ο οδηγός προτύπων μόλυνσης του Parker προσδιορίζει τις τρεις ζώνες μεγέθους ως σωματίδια μεγαλύτερα από 4 μm(c), μεγαλύτερα από 6 μm(c) και μεγαλύτερα από 14 μm(c). Ο κωδικός βασίζεται στον αριθμό των σωματιδίων σε έναν καθορισμένο όγκο υγρού, όχι στην οπτική εμφάνιση του λαδιού.
Αυτή η διάκριση έχει σημασία. Το λάδι μπορεί να φαίνεται διαυγές και να εξακολουθεί να περιέχει σωματίδια που σχετίζονται με βαλβίδες, αντλίες, οδηγούς και στεγανοποιήσεις. Αντίθετα, ένα αποτέλεσμα μέτρησης σωματιδίων δεν είναι πλήρης διάγνωση του υδραυλικού συστήματος. Το αποτέλεσμα περιγράφει μόνο το δείγμα που ελήφθη υπό την αναφερόμενη μέθοδο και συνθήκες δοκιμής.
Οι κωδικοί αριθμοί είναι λογαριθμικές ζώνες καθαριότητας. Μια αλλαγή ενός κώδικα δεν είναι μια μικρή γραμμική αλλαγή στον πληθυσμό των σωματιδίων. Ως εκ τούτου, οι αγοραστές θα πρέπει να αποφεύγουν να αντιμετωπίζουν την 16/18/13 ως διακοσμητική ετικέτα ή να συγκρίνουν δύο αναφορές χωρίς να ελέγξουν τη μέθοδο δοκιμής, τη βάση βαθμονόμησης, τη θέση του δείγματος και την ημερομηνία.
Ο Parker δείχνει επίσης ότι οι αποδεκτοί κωδικοί μόλυνσης ποικίλλουν ανάλογα με τον τύπο του συστήματος και την ευαισθησία των εξαρτημάτων. Ένα κύκλωμα χαμηλής πίεσης με μεγάλα διάκενα δεν μπορεί να έχει την ίδια προσδοκία καθαριότητας με ένα αναλογικό ή σερβοελεγχόμενο σύστημα υψηλής απόδοσης. Οι προδιαγραφές πρέπει να προέρχονται από τη σχεδίαση του συστήματος και όχι από έναν γενικό πίνακα Διαδικτύου.
Ένα τύμπανο παράδοσης ή μια δεξαμενή χύδην μπορεί να περιέχει σωματίδια από την κατασκευή, τη μεταφορά, τον εξοπλισμό μεταφοράς ή το χειρισμό. «Νέο λάδι» περιγράφει την εμπορική του κατάσταση. δεν αποδεικνύει αυτόματα ότι πληροί το επίπεδο καθαριότητας που απαιτείται από το μηχάνημα.
Η διαδικασία λήψης θα πρέπει να προσδιορίζει την ποιότητα του υγρού, την παρτίδα προμηθευτή, την κατάσταση αποθήκευσης και τη μέθοδο φιλτραρίσματος που χρησιμοποιήθηκε πριν από την πλήρωση. Εάν ένας στόχος καθαριότητας αποτελεί μέρος της προδιαγραφής αγοράς, το αποτέλεσμα θα πρέπει να συνδεθεί με ένα δείγμα και μια τεκμηριωμένη μέθοδο δοκιμής.

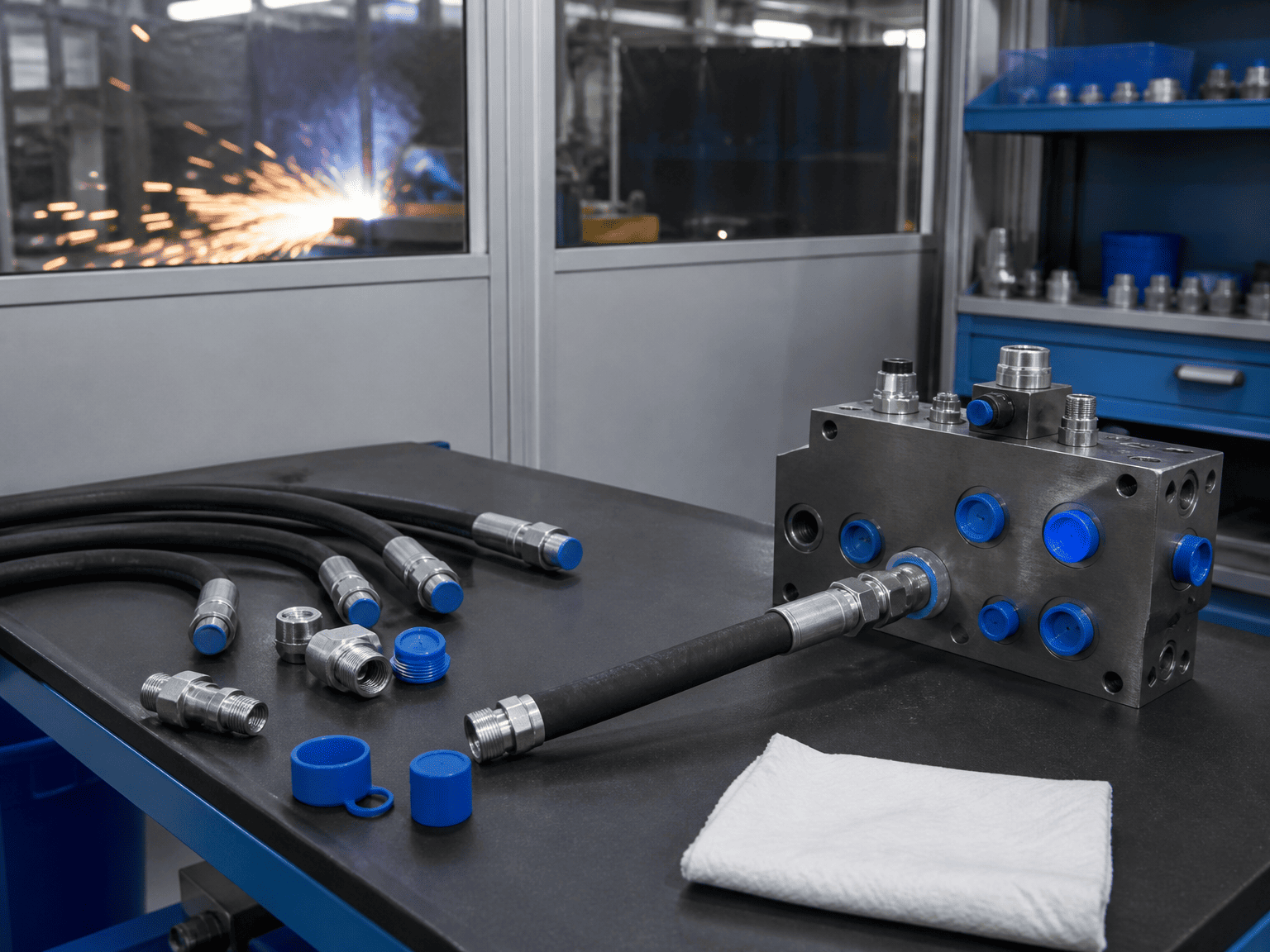

Η κοπή, το σπείρωμα, το φούσκωμα, η συγκόλληση, η λείανση και η κατεργασία μπορεί να αφήσουν τσιπς, γρέζια, λέπια ή σκόνη κοντά σε υδραυλικές συνδέσεις. Ένας εύκαμπτος σωλήνας μπορεί να φαίνεται καθαρός από το εξωτερικό ενώ μεταφέρει σωματίδια από τη διαδικασία κατασκευής ή κοπής του. Τα καπάκια και τα βύσματα μπορούν επίσης να γίνουν πηγές μόλυνσης όταν αποθηκεύονται σε βρώμικο πάγκο και στη συνέχεια τοποθετούνται.
Ο καθαρισμός δεν είναι το ίδιο με το σκούπισμα του εξωτερικού ενός εξαρτήματος. Το εσωτερικό των εύκαμπτων σωλήνων, των πολλαπλών, των σωλήνων και των εξαρτημάτων πρέπει να λαμβάνεται υπόψη πριν κλείσει το κύκλωμα.
Κάθε δεξαμενή αναπνέει καθώς η στάθμη του υγρού και η θερμοκρασία αλλάζουν. Μια κακή διάταξη αναπνοής μπορεί να επιτρέψει την είσοδο σκόνης ή υγρασίας από τον αέρα. Οι ανοιχτοί λαιμοί πλήρωσης, τα καπάκια που λείπουν και τα βρώμικα καλύμματα πρόσβασης δημιουργούν παρόμοιους κινδύνους κατά τη συντήρηση.
Η διάταξη θα πρέπει να καθιστά την υπηρεσία ρουτίνας καθαρή και ελεγχόμενη. Οι αναπνευστήρες φίλτρου, τα προστατευμένα σημεία πλήρωσης και τα σφραγισμένα καλύμματα πρόσβασης δεν είναι καλλυντικές αναβαθμίσεις. αποτελούν μέρος του ορίου μόλυνσης-ελέγχου.
Η φθορά, η σπηλαίωση, οι κατεστραμμένες επιφάνειες, η υποβάθμιση του εύκαμπτου σωλήνα και η δυσφορία των εξαρτημάτων μπορούν να δημιουργήσουν σωματίδια μετά την έναρξη λειτουργίας. Ένα φίλτρο μπορεί να αφαιρέσει μέρος αυτού του υλικού, αλλά το φιλτράρισμα δεν μπορεί να αντικαταστήσει τη διάγνωση. Μια ξαφνική αύξηση του αριθμού των σωματιδίων θα πρέπει να προκαλέσει επανεξέταση της πηγής, όχι μόνο αλλαγή φίλτρου.

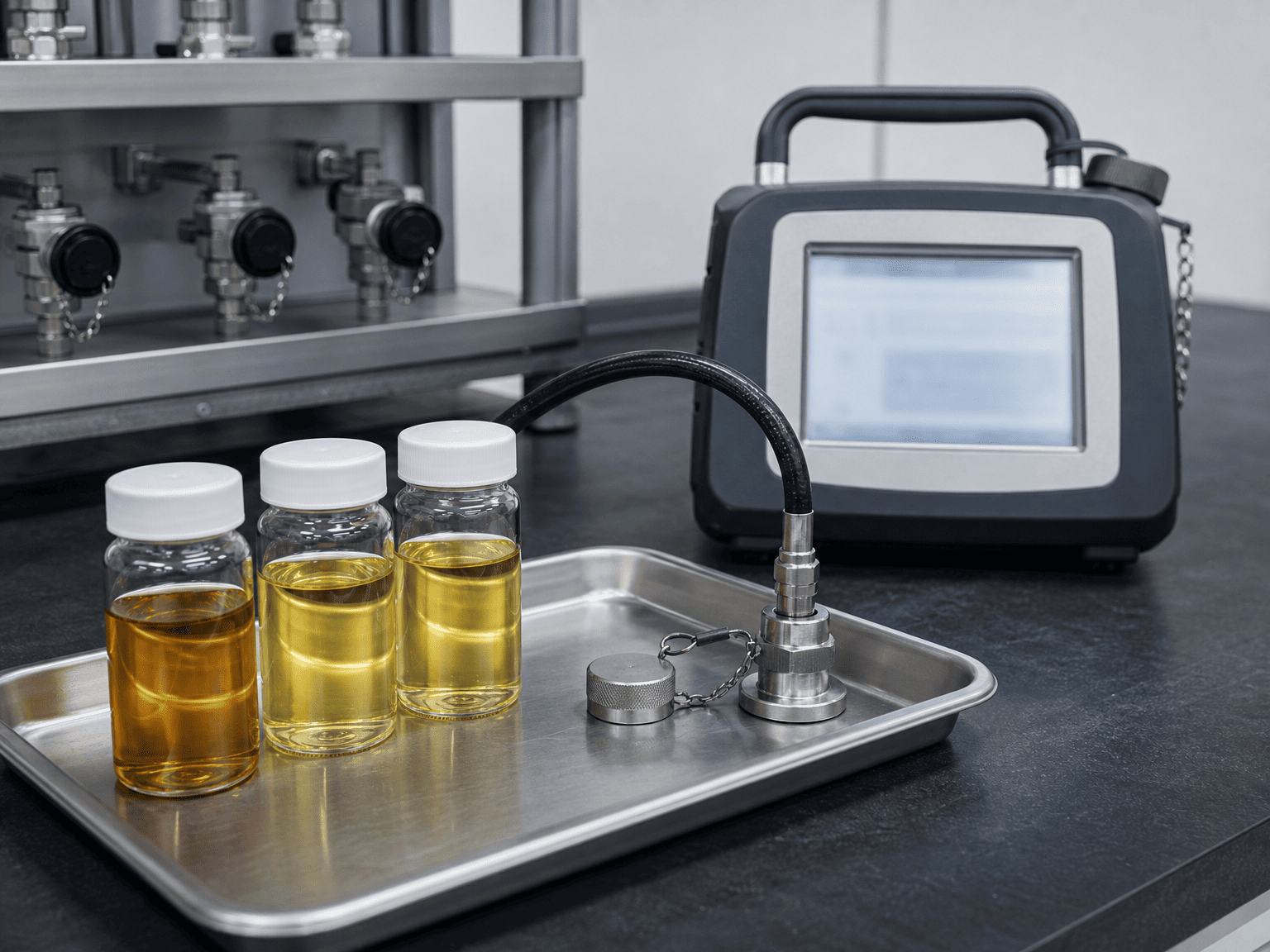

Μια ακριβής δοκιμή σε ένα φτωχό δείγμα εξακολουθεί να είναι μια κακή βάση για μια απόφαση. Η δειγματοληψία θα πρέπει να προγραμματιστεί γύρω από μια τοποθεσία που αντιπροσωπεύει την κατάσταση του υγρού που αξιολογείται.
Για μια δοκιμή αποδοχής OEM, ορίστε τα ακόλουθα πριν γεμίσει το μηχάνημα:
- Σημείο δειγματοληψίας και εάν είναι ανάντη ή κατάντη της διήθησης
- Θερμοκρασία υγρού και κατάσταση λειτουργίας κατά τη δειγματοληψία
- Απαιτούμενη διαδικασία έκπλυσης για τη σύνδεση δειγματοληψίας
- Απαιτήσεις καθαρού μπουκαλιού, εύκαμπτου σωλήνα και τοποθέτησης
- Πρότυπο δοκιμής, βάση βαθμονόμησης και μέθοδος εργαστηρίου ή οργάνου
- Αριθμός δειγμάτων και απαίτηση επαναληψιμότητας
- Υπεύθυνος για την καταγραφή του αποτελέσματος και την έγκριση της κυκλοφορίας
Ένα δείγμα που λαμβάνεται από μια αθόρυβη γωνία δεξαμενής μπορεί να μην αντιπροσωπεύει το υγρό που κινείται μέσα από μια βαλβίδα. Ένα δείγμα που λαμβάνεται αμέσως μετά την ενόχληση του συστήματος μπορεί επίσης να δείξει μια προσωρινή κατάσταση. Το σημείο δειγματοληψίας, ο χρονισμός και η κατάσταση του μηχανήματος πρέπει να καταγράφονται μαζί με το αποτέλεσμα.
Για έρευνα αντικατάστασης κυλίνδρου ή σέρβις, το δείγμα θα πρέπει να συνδεθεί με το συμβάν που μελετάται. Καταγράψτε τις ώρες του μηχανήματος, την πρόσφατη συντήρηση, τις αλλαγές φίλτρων, τον ασυνήθιστο θόρυβο, την κατάσταση θερμοκρασίας και το εξάρτημα που ενεργοποίησε την επιθεώρηση. Ένας αριθμός σωματιδίων χωρίς λειτουργικό πλαίσιο είναι δύσκολο να ερμηνευτεί.
Μια προδιαγραφή φίλτρου πρέπει να επανεξεταστεί μαζί με τη ροή, την πίεση, τη συμπεριφορά παράκαμψης, την ικανότητα συγκράτησης βρωμιάς, την πρόσβαση αντικατάστασης στοιχείων και την ευαισθησία του κυκλώματος σε μόλυνση. Ο μικρότερος ονομαστικός αριθμός micron δεν είναι αυτόματα η καλύτερη απάντηση.
Η αναθεώρηση σχεδιασμού θα πρέπει να ρωτήσει:
1. Πού είναι πιο πιθανό να εισέλθει μόλυνση;
2. Ποιο εξάρτημα έχει το μικρότερο ή το πιο ευαίσθητο εσωτερικό διάκενο;
3. Προστατεύει το φίλτρο το εξάρτημα σε συνθήκες κανονικής ροής, ψυχρής εκκίνησης και παράκαμψης;
4. Μπορεί η ομάδα συντήρησης να εντοπίσει ένα μπλοκαρισμένο στοιχείο πριν η διαδρομή παράκαμψης γίνει η κανονική διαδρομή;
5. Είναι το φίλτρο προσβάσιμο χωρίς να ανοίξει το σύστημα σε μη ελεγχόμενο περιβάλλον;
6. Η διάταξη φιλτραρίσματος γραμμής επιστροφής, γραμμής πίεσης ή εκτός σύνδεσης ταιριάζει με τον πραγματικό κίνδυνο μόλυνσης;
Ένα φίλτρο πρέπει επίσης να είναι συμβατό με τις συνθήκες ροής και πίεσης του κυκλώματος. Ένα μικρό στοιχείο μπορεί να δημιουργήσει υπερβολική πτώση πίεσης. Ένα απρόσιτο στοιχείο μπορεί να παραμείνει σε λειτουργία για πολύ καιρό. Ένα φίλτρο χωρίς πρακτική ένδειξη κατάστασης μπορεί να μετατρέψει ένα μέτρο καθαριότητας σε καθυστερημένη αστοχία.
Οι αναπνευστήρες δεξαμενής, η προστασία αναρρόφησης, το φιλτράρισμα επιστροφής και το φιλτράρισμα με νεφρική θηλιά εκτός σύνδεσης λύνουν διαφορετικά προβλήματα. Δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμα συστατικά.
Υδραυλικός κύλινδροςη καθαριότητα θα πρέπει να είναι ορατή κατά τη διαδικασία κατασκευής και εγκατάστασης. Μια σοβαρή λίστα ελέγχου OEM μπορεί να περιλαμβάνει:
Το τελευταίο σημείο είναι εύκολο να χαθεί. Ένα μηχάνημα μπορεί να περάσει μια δοκιμή υγρού και στη συνέχεια να μολυνθεί ενώ συνδέονται οι σωλήνες, αφαιρούνται τα καλύμματα ή αντικαθίσταται ένα εξάρτημα. Το αρχείο έκδοσης θα πρέπει επομένως να περιλαμβάνει τον χρόνο του τελικού δείγματος και την εργασία που εκτελείται μετά.
Για τους προμηθευτές κυλίνδρων, οι πρακτικές προστασίας θυρών και καθαρής σύνδεσης έχουν σημασία, επειδή η μόλυνση μπορεί να φτάσει στις σφραγίδες, τους οδηγούς, τις βαλβίδες και τις έτοιμες επιφάνειες ράβδων μέσω του υδραυλικού κυκλώματος. Ο κύλινδρος δεν είναι απομονωμένος από την πειθαρχία καθαριότητας του μηχανήματος γύρω του.
Αποφύγετε να γράψετε μια εντολή αγοράς που λέει μόνο «απαιτείται καθαρό υδραυλικό λάδι». Μια χρήσιμη απαίτηση πρέπει να αναφέρει:
- Το πρότυπο καθαριότητας και ο κωδικός αναφοράς
- Η βάση μεγέθους σωματιδίων και η μέθοδος δοκιμής
- Η θέση του δείγματος και η κατάσταση του μηχανήματος
- Ο συμφωνημένος στόχος καθαριότητας ή η απαίτηση κατασκευαστή εξαρτημάτων
- Εάν ο στόχος ισχύει κατά την παράδοση, μετά την έκπλυση, κατά την έναρξη λειτουργίας ή κατά τη λειτουργία
- Η ανταπόκριση σε ένα αποτέλεσμα εκτός ορίου
- Απαιτούμενα αρχεία, συμπεριλαμβανομένης της ημερομηνίας δειγματοληψίας, του οργάνου ή του εργαστηρίου και της αναγνώρισης υγρών
Ο στόχος θα πρέπει να επιλέγεται από το πιο ευαίσθητο εξάρτημα και το πραγματικό καθήκον του μηχανήματος. Εάν το σύστημα περιέχει αναλογικά ή σερβο εξαρτήματα, χρησιμοποιήστε τη δημοσιευμένη απαίτηση καθαριότητας ως στοιχείο σχεδιασμού. Εάν ένας κύλινδρος είναι μέρος ενός μεγαλύτερου κυκλώματος, μην υποθέσετε ότι μια γενική κατηγορία κυλίνδρων καθορίζει το επίπεδο καθαριότητας για ολόκληρο το μηχάνημα.
Όταν ο στόχος δεν είναι ακόμη γνωστός, η σωστή μηχανική ενέργεια είναι η απόκτηση του φύλλου δεδομένων εξαρτημάτων και του υδραυλικού σχηματισμού. Η εικασία ενός κώδικα από έναν γενικό πίνακα δημιουργεί μια προδιαγραφή που φαίνεται ακριβής, αλλά μπορεί να μην προστατεύει το σύστημα.
Μην δηλώσετε αμέσως ολόκληρο το μηχάνημα ελαττωματικό. Επιβεβαιώστε πρώτα την ταυτότητα του δείγματος, τη μέθοδο δειγματοληψίας, την κατάσταση του οργάνου και τη βάση αναφοράς. Στη συνέχεια, συγκρίνετε το αποτέλεσμα με προηγούμενα δείγματα από την ίδια τοποθεσία.
Η επανειλημμένη αντικατάσταση στοιχείων φίλτρου χωρίς την εύρεση της πηγής μπορεί να κρύψει ένα ενεργό πρόβλημα φθοράς ή εισόδου. Τα δεδομένα τάσεων είναι πιο χρήσιμα από έναν απομονωμένο αριθμό όταν το σύστημα είναι ήδη σε λειτουργία.
Πριν εγκρίνετε έναν υδραυλικό κύλινδρο, μονάδα ισχύος ή πλήρες κύκλωμα, ρωτήστε τον προμηθευτή και την ομάδα του μηχανήματος:
Αυτές οι ερωτήσεις μετακινούν τον έλεγχο μόλυνσης από μια γενική υπόσχεση συντήρησης σε μια επαληθεύσιμη διαδικασία μηχανικής.
