A υδραυλικός κύλινδροςμπορεί να φτάσει σε καλή κατάσταση και να υποστεί ζημιά πριν φτάσει στο μηχάνημα. Οι μη προστατευμένες θύρες συλλέγουν μόλυνση. Μια εκτεθειμένη ράβδος εμβόλου μπορεί να διαβρωθεί. Ένας κύλινδρος που είναι αποθηκευμένος σε λάθος θέση μπορεί να δημιουργήσει προβλήματα σφράγισης ή εσωτερικής διάβρωσης που μπορούν να αποφευχθούν.
Αυτός είναι ο λόγος για τον οποίο η παραλαβή και η αποθήκευση θα πρέπει να αντιμετωπίζονται ως μέρος της διαδικασίας εγκατάστασης, όχι ως καθαριότητα της αποθήκης. Ο στόχος είναι απλός: διατηρήστε τον κύλινδρο καθαρό, προστατευμένο και ανιχνεύσιμο έως ότου ένας εκπαιδευμένος τεχνικός είναι έτοιμος να τον συνδέσει.
Αυτός ο οδηγός απευθύνεται σε αγοραστές OEM, ομάδες συντήρησης και διανομείς που χειρίζονται υδραυλικούς κυλίνδρους πριν από την εγκατάσταση. Επικεντρώνεται στην πρακτική αποθήκευση και σε ελέγχους προ της θέσης σε λειτουργία. Δεν αντικαθιστά το εγχειρίδιο προϊόντος του κατασκευαστή του κυλίνδρου ή τη διαδικασία ασφαλείας για το μηχάνημα.

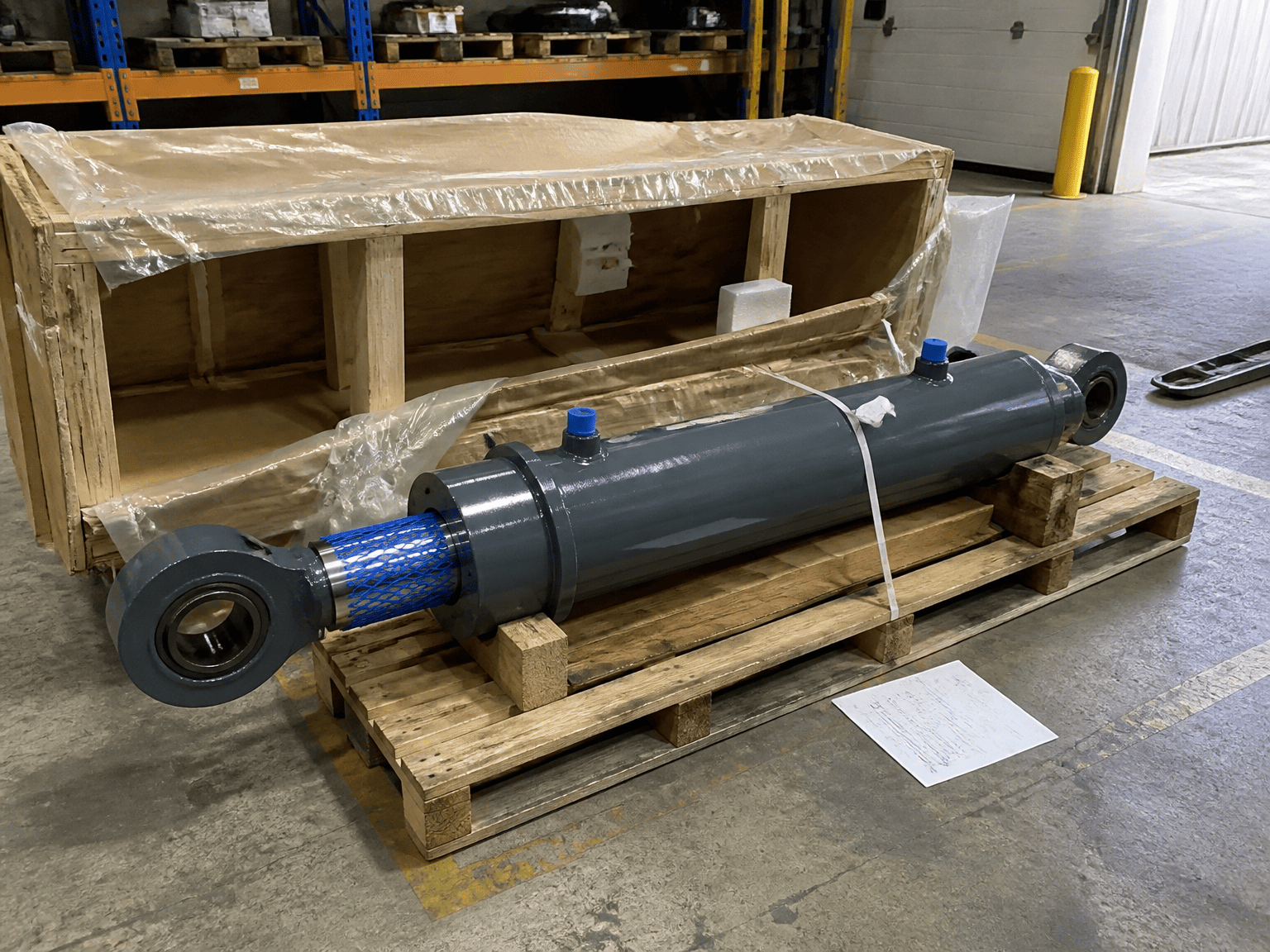

Ξεκινήστε την επιθεώρηση όσο η συσκευασία και η προστασία μεταφοράς είναι ακόμα στη θέση τους. Καταγράψτε το μοντέλο, την ποσότητα, την ορατή ζημιά και τυχόν αξεσουάρ που λείπει. Τραβήξτε φωτογραφίες πριν αφαιρέσετε τα προστατευτικά υλικά εάν το κιβώτιο, η παλέτα ή ο κύλινδρος εμφανίζουν σημάδια κρούσης.
Ελέγξτε τα ακόλουθα σημεία:
Οι οδηγίες εγκατάστασης της Hänchen ξεκινούν με τον έλεγχο της παράδοσης για πληρότητα και ζημιές. Αυτή είναι μια χρήσιμη πειθαρχία για οποιοδήποτε έργο αντικατάστασης ή OEM: μην ανακαλύψετε κάποιο εξάρτημα στερέωσης που λείπει αφού ο κύλινδρος έχει ήδη μεταφερθεί στην αποθήκευση.
Εάν είναι ορατή η ζημιά, απομονώστε το αντικείμενο και τεκμηριώστε το πριν καθαρίσετε, βάψετε ή επιχειρήσετε να μετακινήσετε τη ράβδο του εμβόλου.
Η καθοδήγηση κυλίνδρου της Parker λέει ότι τα βύσματα προστασίας θυρών πρέπει να παραμείνουν στη θέση τους μέχρι την εγκατάσταση. Ο λόγος είναι πρακτικός. Οι ανοιχτές υδραυλικές θύρες παρέχουν μια άμεση διαδρομή για τη σκόνη, τα μεταλλικά τσιπ, την υγρασία και άλλες μολύνσεις στον κύλινδρο.
Μην αφαιρείτε τα βύσματα απλά για να ελέγξετε το σπείρωμα. Επιβεβαιώστε τον τύπο θύρας από το σχέδιο ή την τεκμηρίωση του προϊόντος. Όταν οι σωληνώσεις είναι έτοιμες για εγκατάσταση, καθαρίστε τις γραμμές και τα εξαρτήματα πριν κάνετε τη σύνδεση. Η Parker προειδοποιεί επίσης ότι οι σωληνώσεις θα πρέπει να καθαρίζονται σχολαστικά για να αφαιρεθούν τα τσιπς και τα γρέζια από το σπείρωμα ή το φούντωμα.
Μια καθαρή σύνδεση δεν είναι μόνο μια προτίμηση θέσης σε λειτουργία. Η μόλυνση μπορεί να καταστρέψει τις στεγανοποιήσεις, τις βαλβίδες και τις έτοιμες επιφάνειες των κυλίνδρων μετά την έναρξη της λειτουργίας του μηχανήματος.
Η Parker συνιστά έναν εσωτερικό χώρο αποθήκευσης με στεγνή, καθαρή και μη διαβρωτική ατμόσφαιρα. Ο κύλινδρος πρέπει να προστατεύεται από εσωτερική διάβρωση καθώς και από εξωτερικές κρούσεις.
Ο χώρος αποθήκευσης θα πρέπει επίσης να περιορίζει:
Μην χρησιμοποιείτε τον κύλινδρο ως στήριγμα για άλλα υλικά. Διατηρήστε έγγραφα ταυτότητας και προϊόντος με το είδος ή σε αρχείο αποθήκης που μπορεί να εντοπιστεί. Ένας κύλινδρος που χάνει τις πληροφορίες μοντέλου ή παραγγελίας γίνεται πιο δύσκολο να επαληθευτεί όταν το μηχάνημα είναι τελικά έτοιμο.
Για τους συμβατικούς βιομηχανικούς κυλίνδρους, η Parker συνιστά την κατακόρυφη αποθήκευση με τη ράβδο του εμβόλου προς τα πάνω όποτε είναι δυνατόν. Αυτή η θέση μπορεί να μειώσει τον κίνδυνο διάβρωσης από τη συμπύκνωση στο εσωτερικό του κυλίνδρου και να βοηθήσει στην ελαχιστοποίηση της ζημιάς της στεγανοποίησης.
Η σωστή θέση μπορεί να εξαρτάται από τον σχεδιασμό του κυλίνδρου, τη διαδρομή, το βάρος, τα εγκατεστημένα εξαρτήματα και τις οδηγίες του κατασκευαστή. Οι τηλεσκοπικοί κύλινδροι, οι κύλινδροι μονής δράσης και οι κύλινδροι με ειδικές απαιτήσεις αποθήκευσης δεν πρέπει να τοποθετούνται σύμφωνα με έναν γενικό κανόνα αποθήκης.
Εάν ένας κύλινδρος πρέπει να αποθηκευτεί οριζόντια, στηρίξτε τον σε κατάλληλα σημεία, έτσι ώστε ο σωλήνας, η ράβδος και τα εξαρτήματα στερέωσης να μην λυγίσουν ή καταστραφούν. Αποτρέψτε την κύλιση και προστατέψτε τη ράβδο του εμβόλου από την επαφή με τη σχάρα ή το δάπεδο.
Εάν ο κύλινδρος αποθηκεύεται γεμάτος υδραυλικό υγρό, ο Parker σημειώνει ότι πρέπει να ληφθεί υπόψη η διαστολή του υγρού που προκαλείται από αλλαγές θερμοκρασίας. Αυτό είναι ένα σημείο που πρέπει να επιβεβαιώσει ο κατασκευαστής ή ο υδραυλικός μηχανικός πριν από τη μακροχρόνια αποθήκευση.
Η ράβδος εμβόλου είναι μια από τις πιο σημαντικές επιφάνειες για προστασία κατά την αποθήκευση. Η σκουριά, τα βαθουλώματα και οι γρατσουνιές μπορεί να προκαλέσουν ζημιά στη στεγανοποίηση και τον οδηγό της ράβδου όταν ο κύλινδρος αρχίσει να κινείται.
Η Parker συνιστά να επικαλύπτονται οι εκτεθειμένες άβαφες επιφάνειες, όπως η ράβδος του εμβόλου, με μια ένωση που αναστέλλει τη σκουριά όταν ο εξοπλισμός αποθηκεύεται έξω για παρατεταμένες περιόδους. Το σωστό προϊόν προστασίας και η σωστή μέθοδος αφαίρεσης θα πρέπει να επιβεβαιωθούν για το φινίρισμα της ράβδου, το υλικό στεγανοποίησης και τη διάρκεια αποθήκευσης.
Πριν από την εγκατάσταση, επιθεωρήστε τη ράβδο υπό καλό φως. Αναζητώ:
Μην γυαλίζετε, γυαλίζετε ή ξαναβάψετε μια κατεστραμμένη ράβδο ως γρήγορη λύση. Καταγράψτε την κατάσταση και ρωτήστε τον προμηθευτή κυλίνδρων ή την εξειδικευμένη ομάδα επισκευής εάν το εξάρτημα μπορεί να γίνει αποδεκτό.
Πριν από τη συναρμολόγηση, συγκρίνετε τον κύλινδρο με το εγκεκριμένο σχέδιο και τις λεπτομέρειες παραγγελίας. Επιβεβαιώστε το συνολικό μήκος, τη διαδρομή, το στυλ τοποθέτησης, τον προσανατολισμό της θύρας, τη σύνδεση στο άκρο της ράβδου και τα παρεχόμενα αξεσουάρ.
Η Hänchen δίνει οδηγίες στους εγκαταστάτες να αφαιρούν τα πώματα στεγανοποίησης ή τις πλάκες κάλυψης που χρησιμοποιούνται για την προστασία του προϊόντος κατά τη μεταφορά πριν από τη συναρμολόγηση. Αφαιρέστε αυτές τις προστασίες στο σωστό στάδιο: κρατήστε τις υδραυλικές θύρες κλειστές μέχρι να είναι έτοιμα οι σωληνώσεις και τα εξαρτήματα και μετά καθαρίστε την περιοχή σύνδεσης πριν ανοίξετε το κύκλωμα.
Η ομάδα εγκατάστασης θα πρέπει επίσης να επιβεβαιώσει ότι:
Η Parker και η Hänchen τονίζουν ότι η εγκατάσταση κυλίνδρων είναι μια εξειδικευμένη εργασία. Ακολουθήστε τις διαδικασίες κλειδώματος, ανύψωσης και απελευθέρωσης πίεσης του κατασκευαστή μηχανημάτων.
A υδραυλικός κύλινδροςδεν πρέπει να χρησιμοποιείται για να τραβήξει μια δομή μηχανής στη θέση της. Μετά την αποθήκευση, η ομάδα εγκατάστασης θα πρέπει να επιβεβαιώσει ότι τα σημεία στήριξης, οι επιφάνειες στερέωσης και τα συνδεδεμένα μέλη του μηχανήματος συναντώνται χωρίς να πιέζουν τον κύλινδρο στη θέση του. Η Hänchen συμβουλεύει την εγκατάσταση χωρίς καταπονήσεις και προειδοποιεί για υπέρβαση των επιτρεπόμενων πλευρικών φορτίων στη ράβδο του εμβόλου.

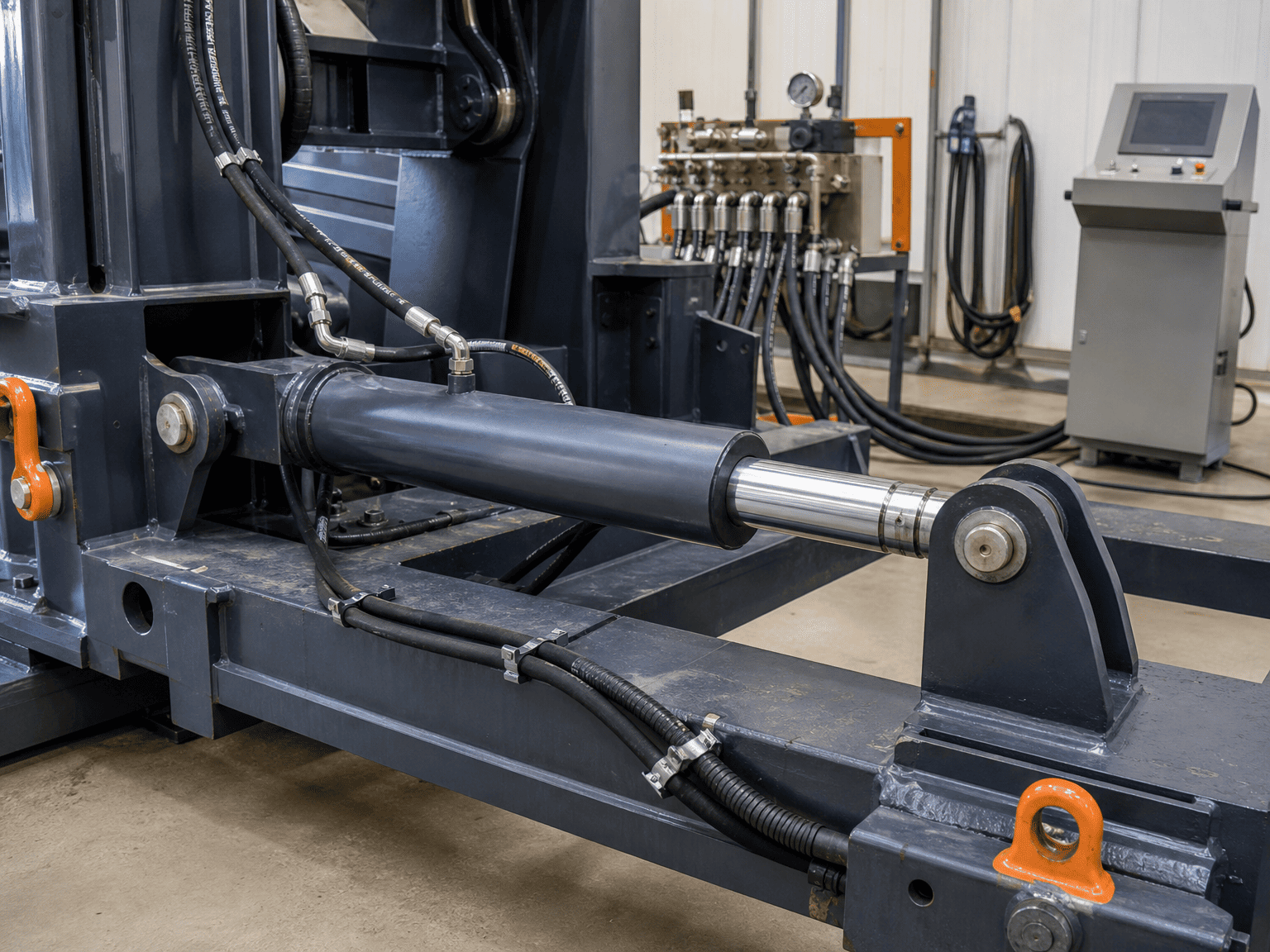

Πριν θέσετε σε λειτουργία, ελέγξτε την εγκατάσταση από τον κύλινδρο προς τα έξω:
- Οι όψεις τοποθέτησης είναι καθαρές και πλήρως τοποθετημένες
- Ο κύλινδρος στηρίζεται χωρίς να στρίβει ο σωλήνας
- Η σύνδεση άκρου ράβδου δεν πιέζει τη ράβδο προς τα πλάγια
- Η ράβδος μπορεί να φτάσει και στα δύο άκρα της προβλεπόμενης διαδρομής χωρίς επαφή
- Οι σωλήνες έχουν αρκετό περιθώριο κίνησης και δεν τρίβονται στο πλαίσιο
- Οι προφυλακτήρες και τα κοντινά εξαρτήματα αφήνουν το απαιτούμενο διάκενο
Οι οδηγίες ασφαλείας της Parker αντιμετωπίζουν επίσης την ευθυγράμμιση ως ευθύνη εγκατάστασης. Πραγματοποιήστε αυτόν τον έλεγχο πριν από την εφαρμογή πίεσης, ενώ οποιαδήποτε παρεμβολή μπορεί ακόμα να διορθωθεί χωρίς να φορτωθεί ο κύλινδρος ή η δομή του μηχανήματος.
Ο αέρας που παγιδεύεται σε έναν υδραυλικό κύλινδρο μπορεί να επηρεάσει τη λειτουργία και τη συμπεριφορά του εξαρτήματος. Οι οδηγίες εγκατάστασης της Hänchen συνιστούν την τοποθέτηση των θυρών εξαερισμού στο επάνω μέρος, όπου χρειάζεται, και τον εξαερισμό του κυλίνδρου πριν από την εκκίνηση.
Η ακριβής διαδικασία εξαερισμού εξαρτάται από τον σχεδιασμό του κυλίνδρου και το κύκλωμα του μηχανήματος. Χρησιμοποιήστε τις οδηγίες του κατασκευαστή, διατηρήστε την πίεση ελεγχόμενη και βεβαιωθείτε ότι το υγρό και ο αέρας που εκκενώνονται δεν μπορούν να δημιουργήσουν κίνδυνο.
Μετά τον εξαερισμό, η Hänchen συνιστά αργή κίνηση χωρίς φορτίο και χαμηλή πίεση πριν από την κανονική λειτουργία. Η ομάδα ανάθεσης θα πρέπει να παρατηρήσει:
- Ομαλή επέκταση και ανάκληση
- Διαρροές σε θύρες, τσιμούχες και εξαρτήματα
- Κίνηση και ευθυγράμμιση ράβδου
- Απροσδόκητος θόρυβος, φλυαρία ή κρούση
- Κίνηση λάστιχου και επαφή με το πλαίσιο
- Συμπεριφορά στο τέλος της διαδρομής και αντικραδασμική προστασία, εάν υπάρχει
Μην μετακινηθείτε απευθείας από την αποθήκευση της αποθήκης σε δοκιμή πλήρους φορτίου χωρίς αυτό το στάδιο ελεγχόμενης επιθεώρησης.
Για κάθε κύλινδρο, κρατήστε ένα σύντομο αρχείο που περιέχει:
- Αναφορά μοντέλου και σειράς ή παραγγελίας
- Ημερομηνία παραλαβής και τοποθεσία αποθήκευσης
- Ζημιές στη συσκευασία ή στη μεταφορά
- Κατάσταση προστασίας θύρας και ράβδου
- Θέση αποθήκευσης και ημερομηνίες επιθεώρησης
- Ορατή διάβρωση ή ζημιά στην επιφάνεια
- Εγκεκριμένο εγχειρίδιο σχεδίασης και εγκατάστασης
- Όνομα του ατόμου που το κυκλοφόρησε για εγκατάσταση
Αυτή η εγγραφή βοηθά έναν OEM να διαχωρίσει τις ζημιές κατά τη μεταφορά, τις ζημιές αποθήκευσης και τις ζημιές λειτουργίας όταν εμφανιστεί αργότερα ένα πρόβλημα. Δίνει επίσης στην ομάδα εγκατάστασης ένα σαφές σημείο εκκίνησης αντί να βασίζεται στη μνήμη.
Εάν ένας κύλινδρος έχει αποθηκευτεί για μεγάλο χρονικό διάστημα, έχει εκτεθεί στις καιρικές συνθήκες ή έχει υποστεί ζημιά κατά τη μεταφορά, στείλτε τις πληροφορίες μοντέλου, τις φωτογραφίες, το ιστορικό αποθήκευσης και το σχέδιο εγκατάστασης πριν τον συνδέσετε στο μηχάνημα. Στη συνέχεια, ένας προμηθευτής μπορεί να βοηθήσει στη διάκριση ενός κανονικού ελέγχου προεγκατάστασης από μια κατάσταση που απαιτεί επισκευή ή αντικατάσταση.
Το καλύτερο αποτέλεσμα θέσης σε λειτουργία ξεκινά πριν από την πρώτη δοκιμή πίεσης: προστατέψτε τον κύλινδρο, διατηρήστε τις θύρες καθαρές, επαληθεύστε την εγκατάσταση και καταγράψτε ό,τι βρήκατε
