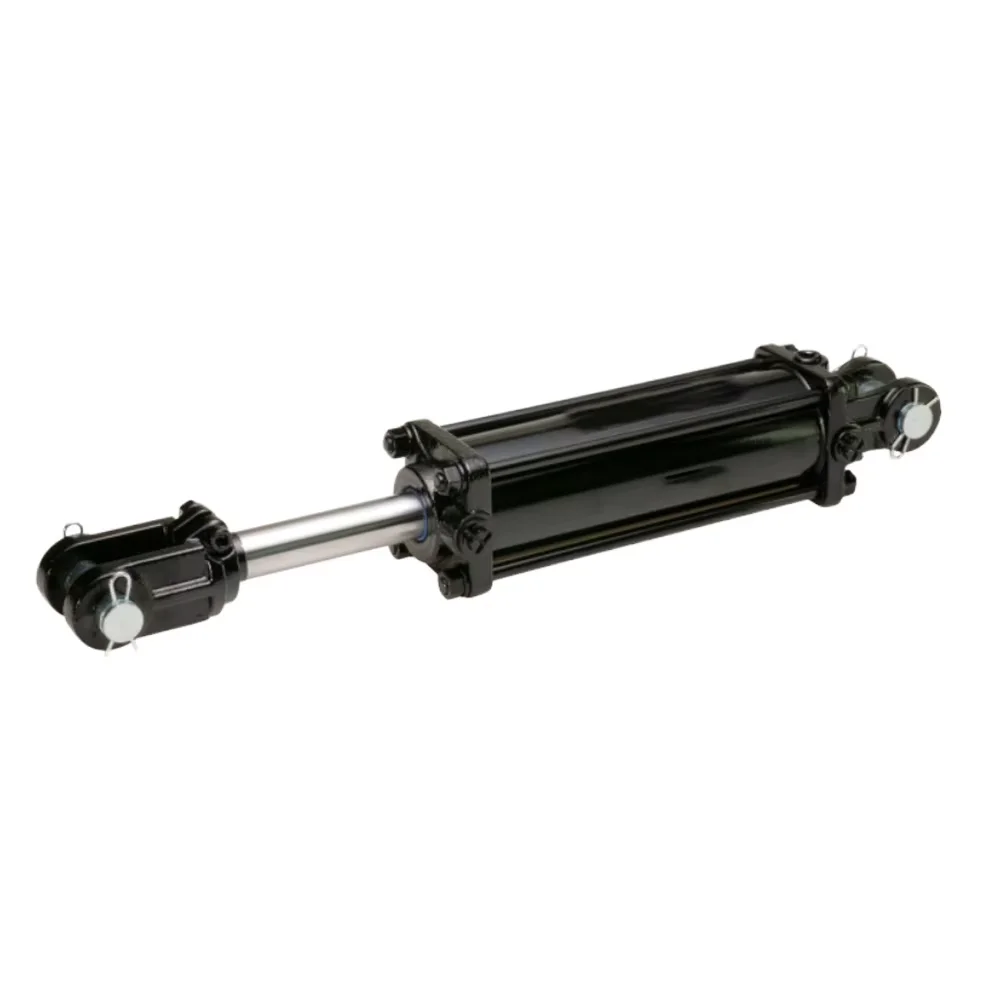

Ο συγκολλημένος υδραυλικός κύλινδρος διπλού clevis λειτουργεί στα 3000 PSI. Σφυρηλατημένες ράβδοι, στιβαρές συγκολλήσεις ταιριάζουν σε τρακτέρ, ρυμουλκούμενα χωματερής. Προσαρμοσμένο μέγεθος, λογότυπο OEM, εργοστασιακό ISO9001, εγγύηση πλήρους σέρβις 12 μηνών.
Bore Size:
30 mm-200 mm (1,2 ίντσες-8 ίντσες)Rod Diameter:
20mm-120mmStroke Length:
50mm-3000mmRated Working Pressure:
21 MPa (3000 PSI)Ο συγκολλημένος υδραυλικός κύλινδρος διπλού σπειρώματος αναφέρεται σε πλήρως συγκολλημένο υδραυλικό έμβολο εξοπλισμένο με ενσωματωμένο σφυρήλατο διπλό συρματόσχοινο στο κάτω μέρος του κυλίνδρου και στο άκρο της ράβδου, ανήκει στη σειρά συγκολλημένων κυλίνδρων βαρέως τύπου και υιοθετεί κυρίως σχεδιασμό κυκλώματος λαδιού διπλής δράσης.
Διαφορετικό από τον παραδοσιακό υδραυλικό κύλινδρο συνδετικής ράβδου, ο συγκολλημένος κύλινδρος διπλής ράβδου διαθέτει συμπαγή συνολική δομή, ισχυρότερη ικανότητα αντίστασης στο πλευρικό φορτίο και μεγαλύτερη διάρκεια ζωής σε εξωτερικό λασπώδες περιβάλλον εργασίας υψηλού φορτίου
Τα συνεργεία επισκευής αγροκτημάτων, τα εργοστάσια OEM ρυμουλκούμενων και οι κατασκευαστές μικρών μηχανημάτων δομικών κατασκευών συχνά συναντούν ελαττωματικά συγκολλημένα υδραυλικά έμβολα με λεπτές ραφές συγκόλλησης και λεπτά τοιχώματα κάννης. Αυτοί οι φθηνοί κύλινδροι είναι εύκολο να διαρρεύσουν λάδι, να λυγίσουν τα ωτία των λαβών ή να ραγίσουν κατά τη διάρκεια μακροχρόνιων εργασιών ανύψωσης.
Κατασκευάζουμε συγκολλημένους υδραυλικούς κυλίνδρους διπλού clevis για 28 χρόνια, οι επιτόπιοι μηχανικοί μας ασχολούνται με εκατοντάδες περιπτώσεις αστοχίας κυλίνδρων από παγκόσμιους αγοραστές κάθε μήνα. Βελτιστοποιούμε τη δομή συγκόλλησης clevis, παχύνουμε το τοίχωμα της κάννης και αναβαθμίζουμε το συγκρότημα στεγανοποίησης για να αποφύγουμε όλα τα κοινά προβλήματα βλάβης για βαριά μηχανήματα εξωτερικού χώρου. Παραγγελία μικρού δείγματος χωρίς MOQ υποστηρίζεται για δοκιμή πελάτη.
Όλα τα στάδια επεξεργασίας πυρήνα του συγκολλημένου υδραυλικού κυλίνδρου διπλής σχισμής ολοκληρώνονται στο ιδιόκτητο υδραυλικό μας εργαστήριο 12000㎡, χωρίς εξωτερική ανάθεση βασικών εξαρτημάτων. Κάθε σκάφος έχει σχεδιαστεί για να βελτιώνει την αντοχή στο φορτίο και την απόδοση στεγανοποίησης.
2.1.1 Ακονισμένη παχιά κάννη χωρίς ραφή
Υιοθετούμε χαλύβδινο σωλήνα χωρίς ραφή θερμής έλασης με εσωτερική επεξεργασία λείανσης ακριβείας, το πάχος του τοιχώματος της κάννης είναι παχύτερο από τα συνηθισμένα μοντέλα της αγοράς. Η παχιά κάννη μπορεί να μειώσει την παραμόρφωση του κυλίνδρου υπό συνεχή υψηλή πίεση και η εσωτερική λείανση εξαλείφει τις γρατσουνιές που θα προκαλέσουν εσωτερική διαρροή λαδιού.

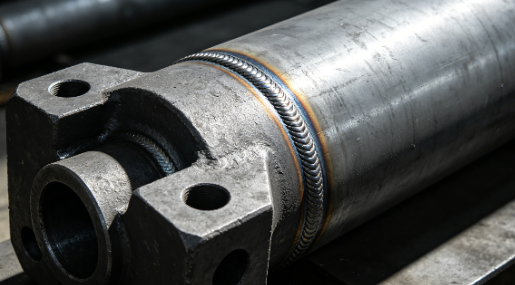

Οι διπλές προεξοχές είναι μονοκόμματο σφυρήλατο χάλυβα αντί για συγκόλληση ματίσματος λεπτού φύλλου. Η θέση σύνδεσης μεταξύ αυλάκωσης και κάννης χρησιμοποιεί συγκόλληση με βυθισμένο τόξο πλήρους διείσδυσης 8-12 mm, η ραφή συγκόλλησης είναι παχιά και ομοιόμορφη, αποτρέπει αποτελεσματικά τη ρωγμή του ωτίου κάτω από τη μεγάλη πλευρική δύναμη του τρακτέρ και του διαχωριστή κορμών.
Η επιφάνεια της ράβδου του εμβόλου είναι αλεσμένη ακριβείας και στη συνέχεια επικαλύπτεται με σκληρό στρώμα χρωμίου 28-32μm. Η παχιά επίστρωση χρωμίου φέρνει σταθερή αντίσταση κατά της σκουριάς και της φθοράς, η επίστρωση δεν θα ξεφλουδίσει ακόμη και κάτω από συνεχή λασπωμένη εκμετάλλευση ενός έτους.
Η τυπική συναρμολόγηση χρησιμοποιεί ελαστικά στεγανοποιητικά NBR για να ταιριάζει με το συμβατικό υδραυλικό λάδι σε κανονική θερμοκρασία. Οι σφραγίδες από καουτσούκ φθορίου FKM είναι προαιρετική αναβάθμιση για εξοπλισμό υψηλής θερμοκρασίας που λειτουργεί από -20℃ έως 180℃, εμποδίζει πλήρως την εσωτερική και εξωτερική διαρροή λαδιού.
Κάθε έτοιμος συγκολλημένος υδραυλικός κύλινδρος διπλής σχισμής πρέπει να περάσει 1,5 φορές τη δοκιμή διατήρησης πίεσης υπερφόρτωσης για 30 λεπτά και πλήρη επιθεώρηση αεροστεγανότητας πριν από την αποστολή. Καταγράφουμε δεδομένα δοκιμής για κάθε κύλινδρο και μπορούμε να παρέχουμε πλήρη αναφορά δοκιμής πίεσης για πελάτες μαζικής παραγγελίας.
Το συγκολλημένο υδραυλικό έμβολο clevis χρησιμοποιείται ευρέως σε όλα τα είδη αγροτικού κινητού εξοπλισμού, ο σχεδιασμός διπλής βάσης clevis πραγματοποιεί γρήγορη εγκατάσταση άξονα καρφίτσας χωρίς επιπλέον εξαρτήματα.
Κύριος εξοπλισμός αντιστοίχισης: βραχίονας ανύψωσης τρακτέρ, υδραυλικό κριάρι διαχωριστή κορμών, χορτοδετική μηχανή, μικρή θεριζοαλωνιστική μηχανή, τρέιλερ ανύψωσης φάρμας.
Συμπαγής συγκολλημένος κύλινδρος διπλού αυτιού ταιριάζει σε μικρά κατασκευαστικά μηχανήματα με περιορισμένο χώρο εγκατάστασης, σταθερή απόδοση υπό σκόνη εργοταξίου και κραδασμούς.
Κύριος εξοπλισμός αντιστοίχισης: βοηθητικός κριός μίνι εκσκαφέα, κύλινδρος κλίσης φορτωτή, μικρός οδοστρωτήρας, μπετονιέρα ανύψωσης.
Το συγκολλημένο έμβολο υψηλού φορτίου είναι το κύριο ανταλλακτικό για ανυψωτικά οχήματα διοικητικής μέριμνας και εξοπλισμό φόρτωσης αποθήκης.
Κύριος εξοπλισμός αντιστοίχισης: υδραυλικός κύλινδρος ρυμουλκούμενου χωματερής, έμβολος ανύψωσης φορτηγού ρυμούλκησης, συγκολλημένος υδραυλικός κύλινδρος ισοπεδωτή αποβάθρας, επιτραπέζιο έμβολο ανύψωσης ψαλιδιού.
Ο συγκολλημένος διπλός κύλινδρος προσαρμοσμένου μεγέθους μπορεί να προσαρμοστεί σύμφωνα με τα σχέδια βιομηχανικού εξοπλισμού, κατάλληλος για επεξεργασία απορριμμάτων, ανύψωση υλικών και αντικατάσταση συντήρησης εξοπλισμού.
Κύριος εξοπλισμός αντιστοίχισης: συμπιεστής απορριμμάτων, μηχανή ανύψωσης υλικών, μικρή υδραυλική πρέσα, ανταλλακτικό υδραυλικό έμβολο επισκευής μετά την αγορά.
| Στοιχείο επιθεώρησης | Τυπική παράμετρος |
|---|---|
| Μέγεθος διάτρησης | 30 mm-200 mm (1,2 ίντσες-8 ίντσες) |
| Διάμετρος ράβδου | 20mm-120mm |
| Μήκος εγκεφαλικού επεισοδίου | 50mm-3000mm |
| Ονομαστική πίεση εργασίας | 21 MPa (3000 PSI) |
| Τυπικός τύπος ενέργειας | Διπλής ενέργειας |
| Τυπικό υλικό σφραγίδας | NBR Καουτσούκ |
| Επεξεργασία Επιφανειών | Μαύρο ματ αντισκωριακό χρώμα |
| Προσαρμοσμένη ζήτηση | Προαιρετικό Σχέδιο Αναβάθμισης |
|---|---|
| Ειδική οπή | Προσαρμοσμένη οπή Mini 25mm / Oversize 250mm |
| Ειδικό Εγκεφαλικό | Απεριόριστο μακρόχρονο συγκολλημένο κριάρι clevis |
| Ζήτηση υψηλής πίεσης | Έκδοση βαριάς υψηλής πίεσης 25MPa / 35MPa |
| Ανάγκη Ενιαίας Δράσης | Συγκολλημένος διπλός κύλινδρος μονής δράσης |
| Λειτουργία σε υψηλή θερμοκρασία | Συγκρότημα στεγανοποίησης από καουτσούκ φθορίου FKM |
| Παράκτιο Αντιδιαβρωτικό | Γαλβανισμένη επίστρωση επιφανειών |
| Προσαρμογή Clevis | Προσαρμοσμένη διάμετρος οπής τρύπας, εκτεταμένη προεξοχή |
Ολόκληρη η γραμμή παραγωγής υδραυλικών κυλίνδρων μας περνά την πιστοποίηση συστήματος διαχείρισης ποιότητας ISO9001, όλα τα συγκολλημένα υδραυλικά προϊόντα βαρέως τύπου πληρούν το πρότυπο βιομηχανικής ασφάλειας CE. Μπορούμε να παρέχουμε αντίγραφο των εγγράφων πιστοποίησης για τον εκτελωνισμό του πελάτη και τον έλεγχο του εργοστασίου.
Δημιουργήσαμε ανεξάρτητο εργαστήριο επιθεώρησης πρώτων υλών, σταθμό επιθεώρησης επεξεργασίας ημιτελών προϊόντων και αίθουσα δοκιμής πίεσης τελικού προϊόντος. Όλοι οι σωλήνες από ακατέργαστο χάλυβα, οι σφυρηλατημένες σχισμές και τα εξαρτήματα σφράγισης θα ελεγχθούν πριν από την παραγωγή, οι ελαττωματικές πρώτες ύλες θα απορριφθούν απευθείας για να αποφευχθεί η αστοχία του τελικού προϊόντος.
Κάθε συγκολλημένος υδραυλικός κύλινδρος διπλής σχισμής θα επικαλυφθεί πρώτα με αντισκωριακό λάδι, τυλιγμένο με πλαστική μεμβράνη για να αποφευχθεί η διάβρωση του θαλασσινού νερού κατά τη θαλάσσια μεταφορά. Στη συνέχεια, τοποθετήστε σε συμπαγή ξύλινη θήκη εξαγωγής με σταθερή επένδυση αφρού για την αποφυγή σύγκρουσης και παραμόρφωσης σε logistics μεγάλων αποστάσεων.
Ε1: Μπορώ να προσαρμόσω τον μη τυποποιημένο κύλινδρο διπλής σχισμής με συγκόλληση με διάτρηση και διαδρομή;
A1: Ναι, η τεχνική ομάδα μας μπορεί να σχεδιάσει αποκλειστικό μέγεθος κυλίνδρου σύμφωνα με το σχέδιο του εξοπλισμού σας εντός 24 ωρών.
Ε2: Ποια είναι η μέγιστη πίεση εργασίας του τυπικού συγκολλημένου εμβόλου σας;
A2: Η τυπική ονομαστική πίεση είναι 3000PSI (21MPa), το αναβαθμισμένο μοντέλο υψηλής πίεσης 35MPa είναι διαθέσιμο για εξόρυξη εξοπλισμού βαρέως φορτίου.
Ε3: Πόσο καιρό είναι η περίοδος εγγύησης του συγκολλημένου υδραυλικού κυλίνδρου διπλού clevis;
A3: Παρέχουμε 12 μήνες εγγύηση υπό κανονική σωστή κατάσταση λειτουργίας, η ζημιά που προκαλείται από ακατάλληλη λειτουργία δεν καλύπτεται από την εγγύηση.
