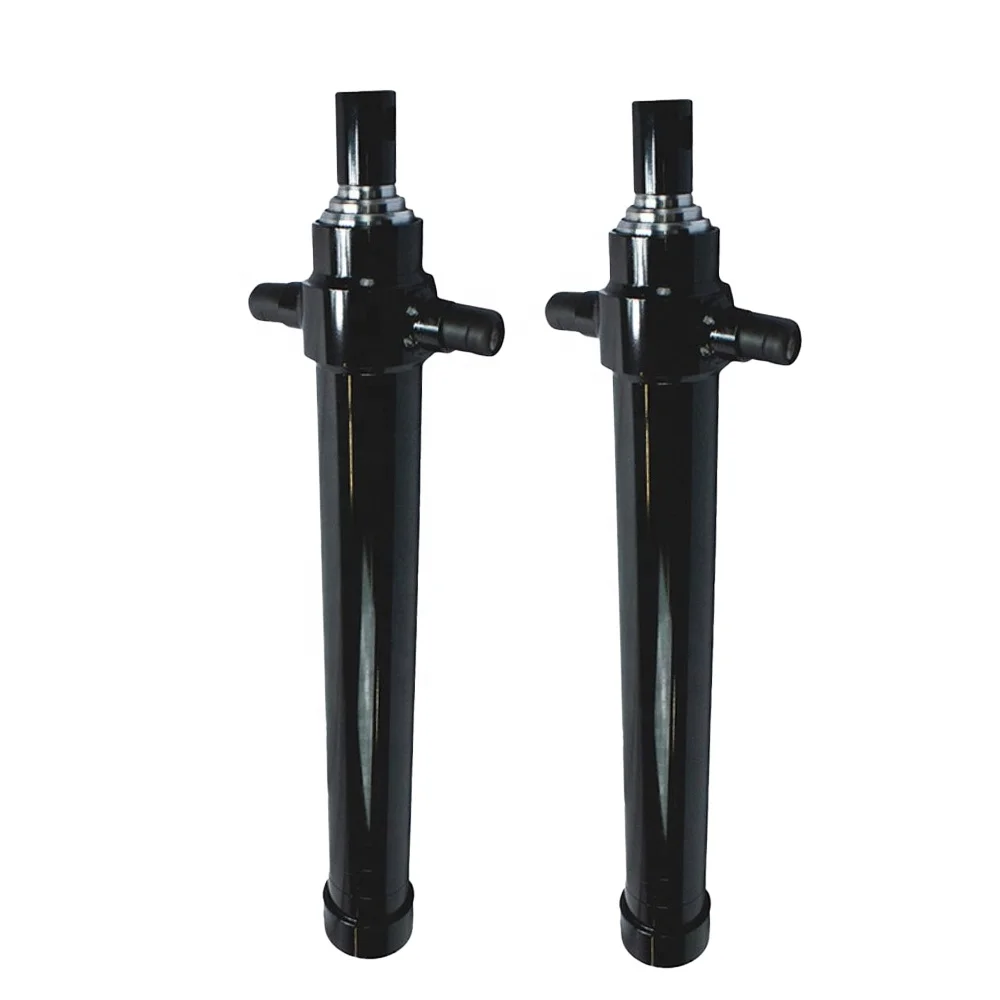

Ο 3TG-E90x1199 είναι ένας τηλεσκοπικός υδραυλικός κύλινδρος τριών σταδίων κάτω από το αμάξωμα με διαδρομή 1.199 mm, μέγιστη πίεση λειτουργίας 220 bar και εύρος ανατροπής καταλόγου 5–14 τόνων.
Number of stages:
3 στάδιαWorking volume:
6,2 λίτραMaximum working pressure:
220 barΟ 3TG-E90x1199 είναι ένας τηλεσκοπικός υδραυλικός κύλινδρος τριών σταδίων κάτω από το αμάξωμα που περιλαμβάνεται στον κατάλογο HCIC-2026. Η συμπαγής διάταξή του κάτω από το αμάξωμα προορίζεται για εφαρμογές στο σύστημα ανατροπής όπου ο κύλινδρος πρέπει να προσφέρει μεγάλη διαδρομή ενώ παραμένει εντός του χώρου κάτω από το αμάξωμα και το πλαίσιο.
Ο κατάλογος περιλαμβάνει διαδρομή 1.199 mm, μάζα 35 kg, όγκο εργασίας 6,2 L και μέγιστη πίεση εργασίας 220 bar. Παρέχει επίσης εύρος χωρητικότητας 5–14 τόνων και τις κύριες διαστάσεις εγκατάστασης L/A/B/C/D/E. Αυτές οι τιμές υποστηρίζουν μια αρχική συζήτηση προσαρμογής. δεν αντικαθιστούν έναν πλήρη υπολογισμό ρυμουλκούμενου.
| Παράμετρος | Αξία καταλόγου |
|---|---|
| Μοντέλο | 3TG‑E90x1199 |
| Αριθμός σταδίων | 3 |
| Κτύπημα | 1.199 χλστ |
| Μάζα | 35 κιλά |
| Όγκος εργασίας | 6,2 L |
| Μέγιστη πίεση λειτουργίας |
220 bar |
| Εύρος χωρητικότητας ανατροπής καταλόγου | 5-14 τόνοι |
| Διάσταση Λ | 598 χλστ |
| Διάσταση Α | 160 χλστ |
| Διάσταση Β | 438 χλστ |
| Διάσταση Γ | 108 χλστ |
| Διάσταση Δ | 92 χλστ |
| Διάσταση Ε | 58 χλστ |
Οι παραπάνω τιμές προδιαγραφών μεταγράφονται από τον πίνακα τηλεσκοπικών κυλίνδρων κάτω από το αμάξωμα στον παρεχόμενο κατάλογο HCIC-2026. Η ποσότητα 5–14 τόνων του καταλόγου είναι μια σειρά εφαρμογών, όχι μια καθολική έγκριση ωφέλιμου φορτίου για κάθε ρυμουλκούμενο χωματερής.
Κατασκευή κάτω αμαξώματος τριών σταδίων
Το 3TG-E90x1199 χρησιμοποιεί τρία τηλεσκοπικά στάδια. Όταν ανασύρονται, τα ένθετα στάδια βοηθούν στη διατήρηση της συσκευασίας του κυλίνδρου στην περιοχή εγκατάστασης κάτω από το αμάξωμα. Κατά την επέκταση, τα στάδια παρέχουν την κίνηση που απαιτείται για έναν κύκλο ανατροπής χωρίς να απαιτείται να υπάρχει το πλήρες μήκος εργασίας στην κλειστή θέση.
Η διάταξη του σταδίου σημαίνει επίσης ότι η δύναμη και η ταχύτητα του κυλίνδρου μπορεί να ποικίλλουν κατά την επέκταση. Η αποτελεσματική περιοχή αλλάζει καθώς ενεργοποιούνται διάφορα στάδια, επομένως η επιλογή πρέπει να λαμβάνει υπόψη το φορτίο, τη γεωμετρία του μεντεσέ, τη γωνία ανατροπής, τη ροή της αντλίας και τις ρυθμίσεις βαλβίδας μαζί.
Η εγκατάσταση κάτω από το αμάξωμα διέπεται από περισσότερο από το κλειστό μήκος του κυλίνδρου. Ο αγοραστής θα πρέπει να ελέγξει τη διάταξη βάσης ή στήριξης, την ευθυγράμμιση των πείρων, το διάκενο του πλαισίου και τη διαδρομή του κυλίνδρου καθώς το αμάξωμα μετακινείται από κλειστή στη θέση ανατροπής.
Ο κατάλογος αναφέρει το L ως 598 mm και τις διαστάσεις A έως E ως 160, 438, 108, 92 και 58 mm αντίστοιχα. Αυτές οι μετρήσεις πρέπει να συγκριθούν με το σχέδιο του πλαισίου και τη διάταξη στερέωσης του πελάτη. Ο κύλινδρος θα πρέπει να ευθυγραμμιστεί μέσω του σχεδιασμού στερέωσης αντί να ωθείται στη θέση του λόγω παραμόρφωσης του βραχίονα.

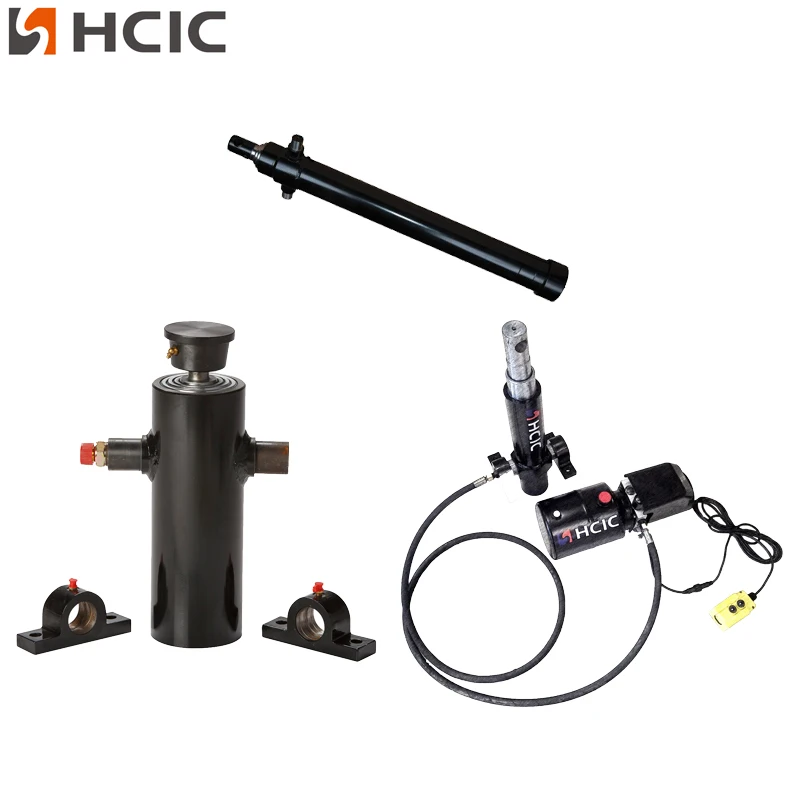

Ο κατάλογος του HCIC εμφανίζει επίσης αξεσουάρ και επιλογές στήριξης για τη γραμμή κυλίνδρου κάτω από το αμάξωμα, συμπεριλαμβανομένων των συνδέσεων με ράβδο ή μπάλας και μια βάση στήριξης κυλίνδρου. Η ακριβής διάταξη σύνδεσης και υποστήριξης για ένα έργο 3TG-E90x1199 θα πρέπει να επιβεβαιωθεί από το τρέχον σχέδιο αντί να υποτεθεί από μια γενική απεικόνιση καταλόγου.
Το 3TG-E90x1199 αναγράφεται με μέγιστη πίεση λειτουργίας 220 bar. Αυτή η τιμή πρέπει να επανεξεταστεί παράλληλα με την αντλία, τη ρύθμιση της βαλβίδας ανακούφισης, τις υδραυλικές γραμμές, την καθαρότητα λαδιού, τη δομή στερέωσης και το πλήρες φορτίο ανατροπής.
Ο κατάλογος παραθέτει ένα εύρος χωρητικότητας 5–14 τόνων. Αυτό το εύρος θα πρέπει να αντιμετωπίζεται ως αναφορά εφαρμογής καταλόγου. Η πραγματική καταλληλότητα εξαρτάται από το σώμα του τρέιλερ, την κατανομή του φορτίου, τη θέση του μεντεσέ, τη γωνία ανατροπής, την αντοχή του πλαισίου, την υδραυλική ροή και τις συνθήκες λειτουργίας.
Ένας κύλινδρος με τη σωστή οπή ή διαδρομή μπορεί να είναι ακόμα ακατάλληλος εάν η γεωμετρία τοποθέτησης ή η πίεση του συστήματος είναι λάθος. Επομένως, η πλήρης εξέταση της αίτησης θα πρέπει να ολοκληρωθεί πριν από την παραγγελία του κυλίνδρου.

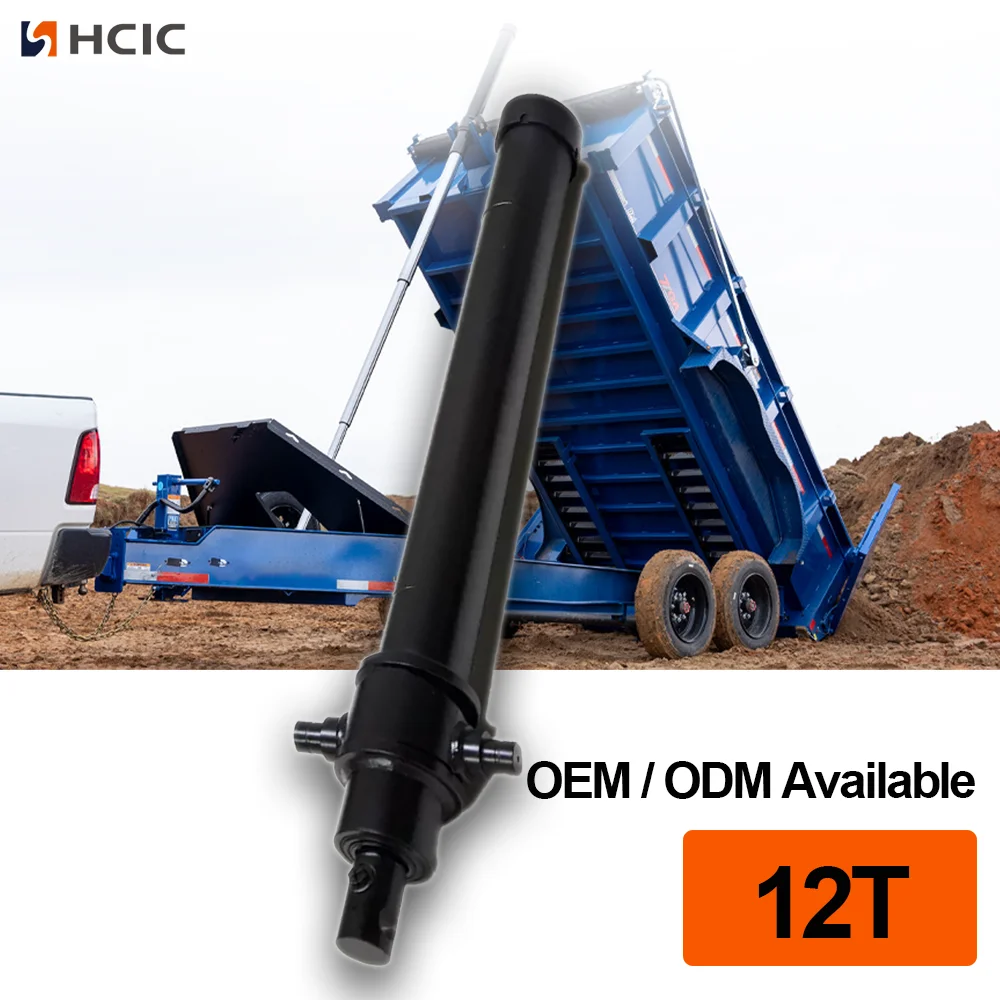

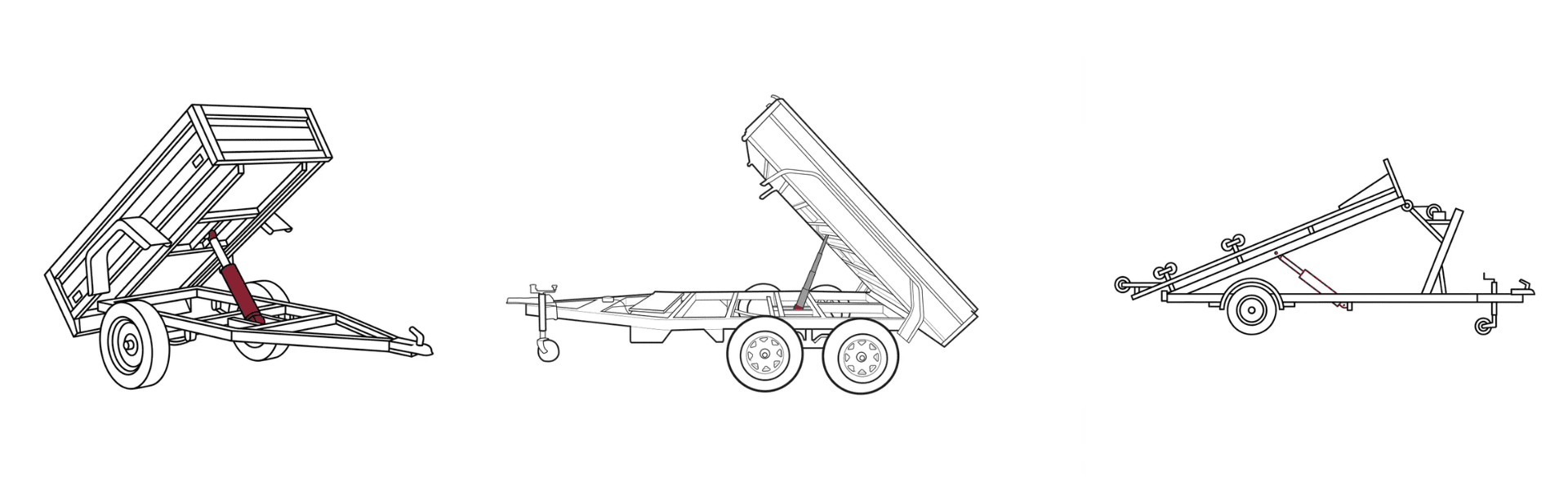

Το 3TG-E90x1199 είναι σχετικό με έργα συστήματος ανατροπής τρέιλερ και κάτω από το αμάξωμα που απαιτούν κύλινδρο τριών σταδίων με διαδρομή 1.199 mm. Μπορεί να ληφθεί υπόψη για κατασκευές OEM, εργασίες αντικατάστασης και επανασχεδιασμούς τρέιλερ όταν ο διαθέσιμος χώρος και οι απαιτήσεις συστήματος ταιριάζουν με τα δεδομένα του καταλόγου.
Ο παρεχόμενος κατάλογος HCIC περιγράφει μια γραμμή κυλίνδρων κάτω από το αμάξωμα με διαμορφώσεις από δύο έως έξι στάδια, αλλά αυτό το άρθρο εστιάζει μόνο στο μοντέλο 3TG-E90x1199. Άλλα μοντέλα δεν θα πρέπει να χρησιμοποιούνται ως υποκατάστατα των διαστάσεων ή των δεδομένων λειτουργίας του χωρίς ξεχωριστή αναθεώρηση μηχανικής.
Για αξιολόγηση προσφοράς ή αντικατάστασης 3TG-E90x1199, στείλτε:
- Τύπος τρέιλερ και διαστάσεις αμαξώματος
- Απαιτούμενη διαδρομή και κλειστός χώρος εγκατάστασης
- Σχέδια πλαισίου, κούνιας και βραχίονα
- Στοιχεία σύνδεσης καρφίτσας ή μπάλας
- Πληροφορίες πίεσης και ροής αντλίας
- Διάταξη σωλήνα και θυρών
- Γωνία ανατροπής και κατανομή φορτίου
- Φωτογραφίες του τρέχοντος κυλίνδρου και της περιοχής τοποθέτησης
- Απαιτούμενη ποσότητα και κατάσταση αντικατάστασης
Αυτές οι λεπτομέρειες βοηθούν στη διάκριση μιας αντικατάστασης κυλίνδρου από ένα πρόβλημα μεγαλύτερου βραχίονα, ευθυγράμμισης ή υδραυλικού συστήματος.
Ο 3TG-E90x1199 είναι ένας καθορισμένος τηλεσκοπικός υδραυλικός κύλινδρος τριών σταδίων κάτω από το αμάξωμα με διαδρομή 1.199 mm, μέγιστη πίεση εργασίας 220 bar, όγκο εργασίας 6,2 L και εύρος ανατροπής καταλόγου 5–14 τόνων. Η διάσταση 598 mm L και οι αναφερόμενες μετρήσεις A–E παρέχουν ένα πρακτικό σημείο εκκίνησης για τον προγραμματισμό εγκατάστασης.
Η τελική επιλογή θα πρέπει να βασίζεται στο πλήρες σύστημα του ρυμουλκούμενου, όχι μόνο στη διαδρομή ή την πίεση. Στείλτε το σχέδιο του κάτω μέρους του αμαξώματος και τα υδραυλικά δεδομένα στο HCIC για έλεγχο του συγκεκριμένου έργου πριν από την αγορά.
Η HCIC αναπτύσσει και κατασκευάζει υδραυλικούς κυλίνδρους και μονάδες ισχύος για οχήματα και βιομηχανικές εφαρμογές. Για ένα έργο 3TG-E90x1199, το HCIC μπορεί να ελέγξει τα σχέδια, τις μετρημένες διαστάσεις και τις υδραυλικές απαιτήσεις για έρευνα OEM ή αντικατάστασης.
Ζητήστε μια κριτική 3TG-E90x1199:
