Ο τηλεσκοπικός υδραυλικός κύλινδρος κάτω από το αμάξωμα HCIC 6TG-E130x1947 για ρυμουλκούμενα χωματερής έχει 6 στάδια, διαδρομή 1.947 mm, πίεση 180 bar και ικανότητα ανατροπής έως 11-18 τόνους.
Number of stages:
6 στάδιαStroke:
1947 χλστListed extension figure:
53Working volume:
14LΟ 6TG-E130x1947 είναι ένας τηλεσκοπικός υδραυλικός κύλινδρος έξι σταδίων κάτω από το αμάξωμα για ρυμουλκούμενα χωματερής. Έχει διαδρομή 1.947 mm, αναγραφόμενο όγκο εργασίας 14 L, μέγιστη πίεση εργασίας 180 bar και εύρος ικανότητας ανατροπής 11-18 τόνους. Οι διαστάσεις του καταλόγου του περιλαμβάνουν A 543 mm, B 216 mm, C 327 mm, D 132 mm και E 92 mm, με αναγραφόμενη μάζα 53 kg.
Ο κύλινδρος ανήκει στη γκάμα κάτω από το αμάξωμα της HCIC για εξοπλισμό απόρριψης ελαφρού τύπου, συμπεριλαμβανομένων των εφαρμογών πλευρικών και τριών κατευθύνσεων dump trailer. Η τελική εγκατάσταση πρέπει να ελέγχεται ακόμη ως προς το πλαίσιο του τρέιλερ, τη γεωμετρία του μεντεσέ, τη διαδρομή φορτίου, το κύκλωμα λαδιού και τον διαθέσιμο χώρο τοποθέτησης.

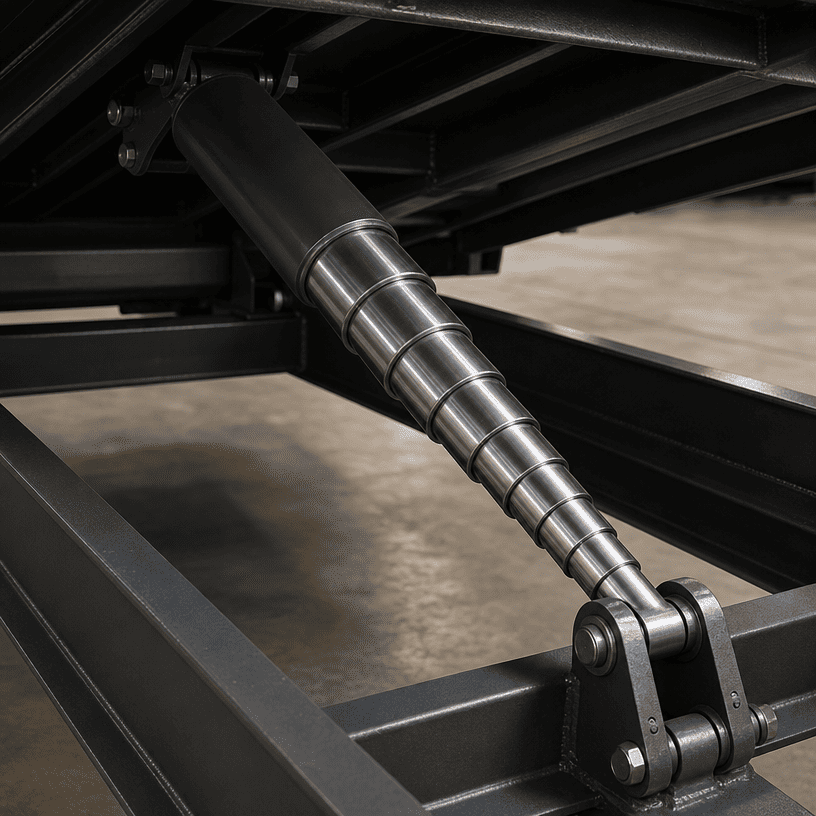

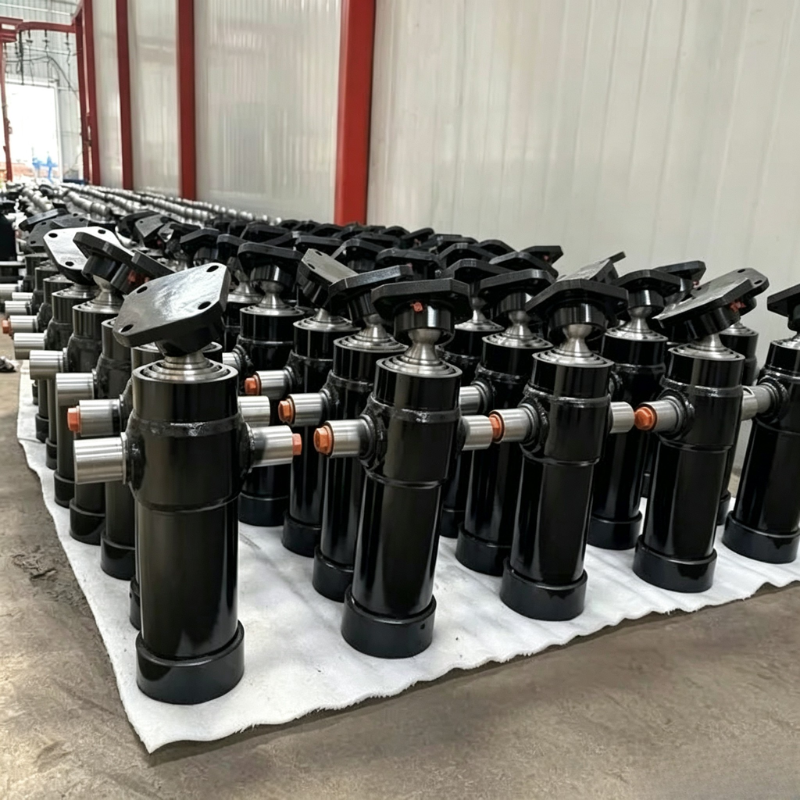

Ένας τηλεσκοπικός κύλινδρος κάτω από το αμάξωμα χρησιμοποιεί πολλά ένθετα στάδια για να δημιουργήσει μια μακρά διαδρομή εργασίας ενώ διατηρεί την ανασυρόμενη συσκευασία μικρότερη από έναν μόνο μακρύ κύλινδρο. Αυτή η διάταξη είναι χρήσιμη όπου ο κύλινδρος πρέπει να χωράει κάτω από ένα σώμα χωματερής και να παρέχει αρκετή κίνηση για ανατροπή.
Ο τηλεσκοπικός υδραυλικός κύλινδρος κάτω από το αμάξωμα 6TG-E130x1947 χρησιμοποιεί έξι στάδια. Καθώς το υδραυλικό λάδι εισέρχεται στον κύλινδρο, τα στάδια εκτείνονται διαδοχικά για να παράγουν την κίνηση ανύψωσης. Κατά τη διάρκεια της ανάσυρσης, τα στάδια επιστρέφουν στο ένθετο συγκρότημα. Η πραγματική ακολουθία και η συμπεριφορά φορτίου εξαρτώνται από τη σχεδίαση του κυλίνδρου, την παροχή λαδιού, τη γεωμετρία τοποθέτησης και τη δομή του τρέιλερ.
Αυτή δεν είναι μια καθολική αντικατάσταση που βασίζεται μόνο στο μήκος διαδρομής. Οι διαστάσεις κλειστής εγκατάστασης, η διάταξη των πείρων ή των ματιών, η γωνία ανατροπής, το βάρος σώματος και τα σημεία στερέωσης του πλαισίου πρέπει να ελέγχονται πριν από την αντικατάσταση.
| Είδος | Προδιαγραφές καταλόγου |
|---|---|
| Μοντέλο | 6TG‑E130x1947 |
| Τύπος προϊόντος | Τηλεσκοπικός υδραυλικός κύλινδρος κάτω από το αμάξωμα |
| Αριθμός σταδίων | 6 |
| Κτύπημα | 1.947 χλστ |
| Αναγραφόμενη εικόνα επέκτασης | 53 |
| Όγκος εργασίας | 14 Λ |
| Μάζα | 53 κιλά |
| Μέγιστη πίεση λειτουργίας | 180 bar |
| Εύρος ικανότητας ανατροπής | 11-18 τόνοι |
| Διάσταση Α | 543 χλστ |
| Διάσταση Β | 216 χλστ |
| Διάσταση Γ | 327 χλστ |
| Διάσταση Δ | 132 χλστ |
| Διάσταση Ε | 92 χλστ |

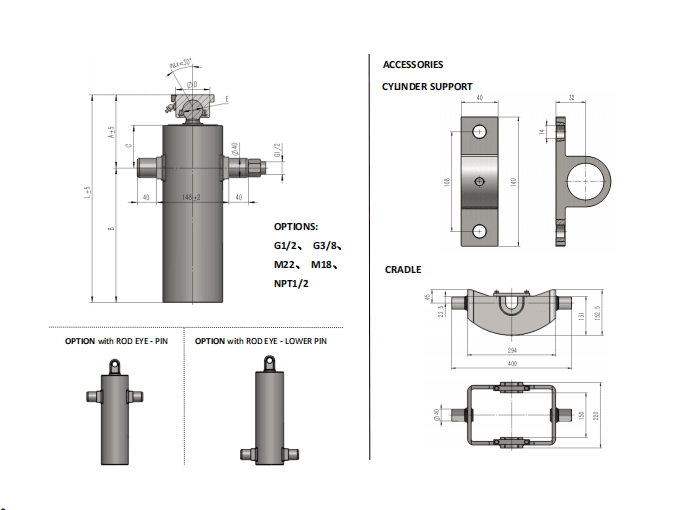

Ο κατάλογος παραθέτει επίσης τη γκάμα του κάτω μέρους του αμαξώματος με εκδόσεις με μπίλια και μάτια, βραχίονες και στηρίγματα τοποθέτησης και πολλές επιλογές θυρών. Η ακριβής διαμόρφωση σύνδεσης και τοποθέτησης για μια προσφορά θα πρέπει να επιβεβαιωθεί σε σχέση με το απαιτούμενο σχέδιο και τη διάταξη του τρέιλερ.
Ο κατάλογος προσδιορίζει τις διαστάσεις Α έως Ε στα δεδομένα του προϊόντος. Αυτές οι διαστάσεις είναι αναφορές εγκατάστασης, όχι ανταλλάξιμες τιμές. Ένας ανταλλακτικός κύλινδρος πρέπει να ταιριάζει με το πραγματικό κέντρο καρφίτσας, το βραχίονα, το διάκενο και τη γεωμετρία του αμαξώματος του τρέιλερ.
Μια πρακτική ανασκόπηση θα πρέπει να συγκρίνει:
- Ο διαθέσιμος χώρος κάτω από το σώμα του χωματερού όταν ανασυρθεί
- Θέση εργασίας και διαδρομή επέκτασης του κυλίνδρου
- Ευθυγράμμιση καρφίτσας ή ματιών και στα δύο άκρα
- Διάκενο από το πλαίσιο, το αμάξωμα, τους άξονες, τους εύκαμπτους σωλήνες και άλλα εξαρτήματα
- Η απαιτούμενη γωνία ανατροπής και το σημείο όπου ο κύλινδρος φτάνει σε πλήρη έκταση
- Η θέση του μεντεσέ σώματος και η κατεύθυνση μεταφοράς φορτίου
Η διαδρομή 1.947 mm είναι μόνο ένα μέρος της εφαρμογής. Ένας κύλινδρος με την ίδια διαδρομή μπορεί να είναι ακόμα ακατάλληλος εάν το κλειστό μήκος, το ύψος τοποθέτησης ή η γεωμετρία σύνδεσης είναι διαφορετική.

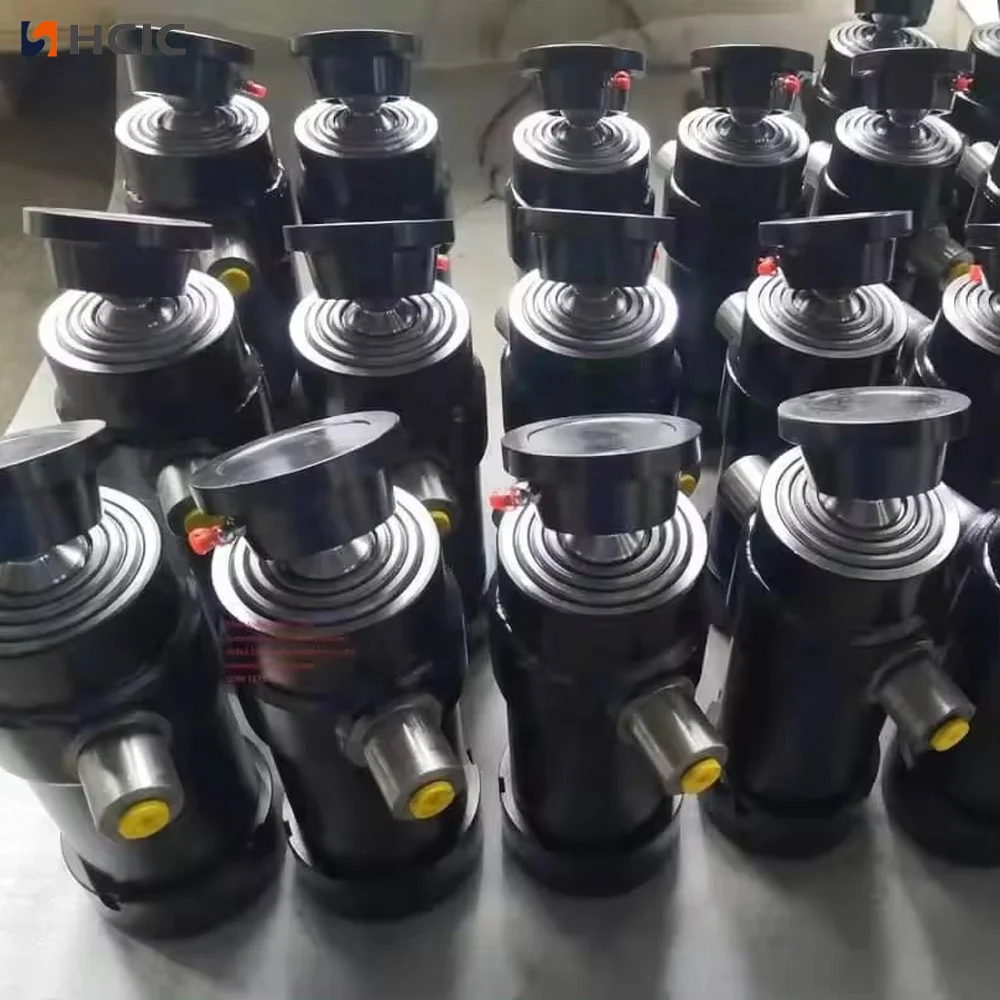

Η κατασκευή έξι σταδίων επιτρέπει στο 6TG-E130x1947 να παρέχει μεγάλη διαδρομή από μια συμπαγή διάταξη κάτω από το αμάξωμα. Τα ένθετα τμήματα κάννης μοιράζονται την εργασία επέκτασης, επομένως κάθε στάδιο και η διεπαφή σφράγισής του πρέπει να λειτουργούν με τη σωστή σειρά.
Οι τηλεσκοπικοί κύλινδροι απαιτούν επίσης ιδιαίτερη προσοχή στην ευθυγράμμιση. Οι βραχίονες στήριξης πρέπει να οδηγούν τον κύλινδρο στην προβλεπόμενη διαδρομή του χωρίς να αναγκάζουν τις βαθμίδες να μεταφέρουν πλευρικά φορτία που δημιουργούνται από ένα παραμορφωμένο πλαίσιο. Ο κύλινδρος είναι ένα εξάρτημα που παράγει δύναμη. δεν πρέπει να χρησιμοποιείται για τη διόρθωση ενός προβλήματος ευθυγράμμισης μεντεσέδων ή πλαισίου.
Ο κατάλογος περιγράφει τη γκάμα κάτω από το αμάξωμα ως διαθέσιμη με βραχίονες και στηρίγματα. Για μια εγκατάσταση OEM, ο σχεδιασμός του βραχίονα, η ευθυγράμμιση των πείρων και η διάταξη της βάσης θα πρέπει να επανεξετάζονται μαζί με τον κύλινδρο αντί να αντιμετωπίζονται ως ξεχωριστές εκ των υστέρων σκέψεις.
Ο κατάλογος αναφέρει μέγιστη πίεση λειτουργίας 180 bar και εύρος ικανότητας ανατροπής 11-18 τόνων για το 6TG-E130x1947. Αυτά τα στοιχεία πρέπει να διαβάζονται εντός της προβλεπόμενης διαμόρφωσης του εξοπλισμού. Δεν καθορίζουν την ικανότητα ωφέλιμου φορτίου ενός ολόκληρου τρέιλερ.
Η πραγματική απόδοση ανατροπής εξαρτάται από το βάρος του σώματος, την κατανομή του ωφέλιμου φορτίου, την τριβή του μεντεσέ, τη γωνία του κυλίνδρου, τη θέση τοποθέτησης, την υδραυλική ροή, τις απώλειες πίεσης και τη δομική αντοχή. Ο κατασκευαστής του ρυμουλκούμενου παραμένει υπεύθυνος για τον έλεγχο της πλήρους διαδρομής φόρτωσης και των ασφαλών συνθηκών λειτουργίας.
Το σχήμα των 180 bar θα πρέπει επίσης να ταιριάζει με την αντλία, τη βαλβίδα, τους εύκαμπτους σωλήνες, τα εξαρτήματα και το υλικό στερέωσης. Ένα σύστημα δεν πρέπει να λειτουργεί πάνω από την επιτρεπόμενη ονομαστική ικανότητα του εξαρτήματός του με τη χαμηλότερη βαθμολογία.
Η περιγραφή κυλίνδρου κάτω από το αμάξωμα του HCIC δηλώνει ότι τα στεγανοποιητικά που χρησιμοποιούνται σε αυτό το εύρος προορίζονται να αντέχουν σε μόνιμη παραμόρφωση και φθορά και να λειτουργούν σε εύρος θερμοκρασιών από -40°C έως +100°C. Ο κατάλογος αναφέρει επίσης ότι τα στάδια χρησιμοποιούν σκληρό χρώμιο και ότι η σειρά έχει σχεδιαστεί για μέγιστη πίεση εργασίας 200 bar στη γενική περιγραφή των χαρακτηριστικών κάτω από το αμάξωμα.
Για τη συγκεκριμένη σειρά πίνακα 6TG-E130x1947, η αναφερόμενη μέγιστη πίεση εργασίας είναι 180 bar. Η τιμή του πίνακα για συγκεκριμένο μοντέλο θα πρέπει να χρησιμοποιείται για αυτό το προϊόν και την προσφορά. Η δήλωση ευρύτερου εύρους δεν πρέπει να χρησιμοποιείται για να αντικαταστήσει την τιμή που αναφέρεται στο μοντέλο.
Ο κατάλογος παρουσιάζει το 6TG-E130x1947 ως προϊόν κάτω από το αμάξωμα για εξοπλισμό χωματερής. Δεν παρέχει πλήρη σύνθεση στεγανοποίησης, πάχος επιφάνειας, διάρκεια ζωής κύκλου ή λεπτομερές διάστημα συντήρησης για αυτό το συγκεκριμένο μοντέλο. Αυτές οι λεπτομέρειες θα πρέπει να επιβεβαιωθούν όταν είναι γνωστά το μέσο λειτουργίας, το κλίμα και ο κύκλος λειτουργίας.
Ένας αγοραστής που αντικαθιστά ή καθορίζει το 6TG-E130x1947 θα πρέπει να προετοιμάσει τις ακόλουθες πληροφορίες:
1. Μοντέλο τρέχοντος κυλίνδρου και πινακίδα αναγνώρισης, εάν υπάρχουν
2. Διαστάσεις στο κέντρο ή στο κέντρο των ματιών στις θέσεις ανάσυρσης και επέκτασης
3. Απαιτούμενη γωνία διαδρομής και ανατροπής
4. Μήκος αμαξώματος, κενό βάρος και προβλεπόμενο εύρος ωφέλιμου φορτίου
5. Σχέδιο θέσης μεντεσέ και βραχίονα στήριξης
6. Ροή αντλίας, πίεση συστήματος και τύπος βαλβίδας
7. Απαιτήσεις σύνδεσης σωλήνα και θύρας
8. Διαθέσιμος χώρος κάτω από το αμάξωμα και γύρω από το σασί
9. Θερμοκρασία λειτουργίας και αναμενόμενη έκθεση σε νερό, σκόνη ή μόλυνση του δρόμου
10. Απαιτούνται βραχίονες, στηρίγματα, βάση ή πλήρες κιτ εγκατάστασης
Οι σαφείς πληροφορίες εγκατάστασης μειώνουν τον κίνδυνο παραλαβής ενός κυλίνδρου που έχει τη σωστή διαδρομή αλλά δεν μπορεί να τοποθετηθεί με ασφάλεια στο ρυμουλκούμενο.
Ο κατάλογος συνδέει την τηλεσκοπική γκάμα κάτω από το αμάξωμα με τον ελαφρύ εξοπλισμό χωματερής, τις εφαρμογές πλευρικής απόρριψης και τρέιλερ τριών κατευθύνσεων. Το 6TG-E130x1947 μπορεί να ληφθεί υπόψη όταν ο εξοπλισμός απαιτεί μεγάλη διαδρομή και ο σχεδιασμός έξι σταδίων ταιριάζει στον διαθέσιμο χώρο κάτω από το αμάξωμα.
Η έγκριση της αίτησης πρέπει να βασίζεται στην πλήρη μηχανική και υδραυλική αναθεώρηση. Μια περιγραφή προϊόντος από μόνη της δεν μπορεί να επιβεβαιώσει την καταλληλότητα για ένα συγκεκριμένο μοντέλο τρέιλερ, ωφέλιμο φορτίο ή γωνία ανατροπής.
Ο τηλεσκοπικός υδραυλικός κύλινδρος κάτω από το αμάξωμα 6TG-E130x1947 συνδυάζει μια κατασκευή έξι σταδίων με διαδρομή 1.947 mm και διαστάσεις που αναφέρονται στον κατάλογο για ενσωμάτωση τρέιλερ. Για να ζητήσετε μια τεχνικά χρήσιμη προσφορά, στείλτε στο HCIC τις υπάρχουσες λεπτομέρειες του κυλίνδρου, το σχέδιο τοποθέτησης, τη γωνία ανατροπής, τα δεδομένα αντλίας και τις συνθήκες λειτουργίας.
Το HCIC μπορεί στη συνέχεια να ελέγξει το μοντέλο σε σχέση με την πραγματική εγκατάσταση κάτω από το αμάξωμα αντί να βασίζεται μόνο στο μήκος διαδρομής.
