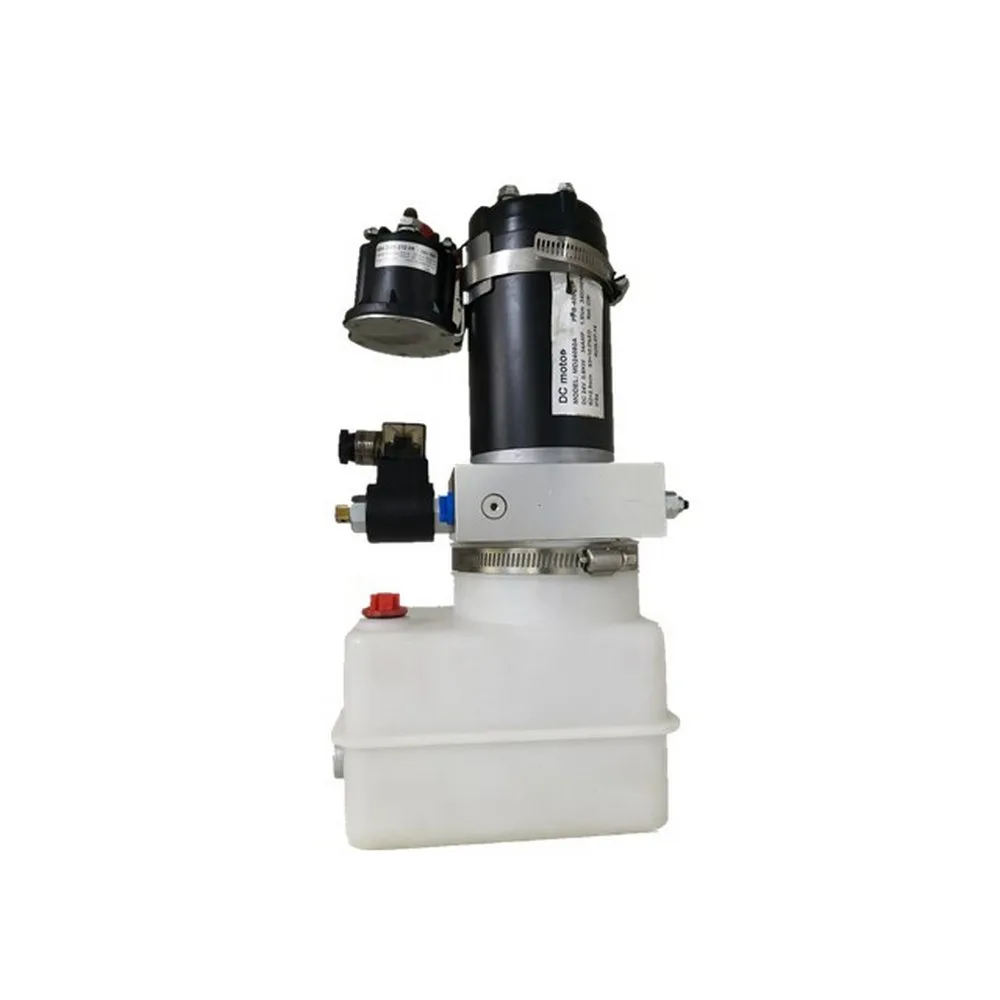

Το HCPGS είναι μια μονάδα υδραυλικής ισχύος μονής δράσης 1,2 GPM με θύρα SAE #6, δεξαμενή 4 γαλονιών και προδιαγραφή 3.000 PSI για συστήματα ανατρεπόμενων ρυμουλκούμενων.
Type:
ΑγωνιστικήFlow:
1,2 GPMPort size:
SAE #6Tank size:
4 ΓαλPressure specification:
3.000 PSIΗ μονάδα υδραυλικής ισχύος μονής δράσης HCPGS για ρυμουλκούμενα χωματερής έχει σχεδιαστεί για κυκλώματα που τροφοδοτούν την κατεύθυνση ανύψωσης και χρησιμοποιούν το βάρος του ίδιου του μηχανήματος ή μια ξεχωριστή διάταξη επιστροφής για το κατέβασμα. Ο κατάλογος HCIC παραθέτει αυτό το μοντέλο ως μονάδα μονής δράσης με ροή 1,2 GPM, θύρα SAE #6, δεξαμενή 4 γαλονιών, 3.000 PSI και βαλβίδα διπλής κατεύθυνσης, 2 θέσεων που λειτουργεί με ηλεκτρομαγνητική βαλβίδα.
Αυτός ο συνδυασμός είναι χρήσιμος όταν το ρυμουλκούμενο χρειάζεται ένα απλό κύκλωμα ενεργοποίησης αντί για υδραυλική ισχύ και στις δύο κατευθύνσεις του κυλίνδρου. Η σωστή εφαρμογή εξακολουθεί να εξαρτάται από τον κύλινδρο, τη διαδρομή φορτίου, τη γεωμετρία του τρέιλερ, το σύστημα μπαταρίας, τη δρομολόγηση του σωλήνα και τη μέθοδο ελέγχου.
| Είδος | Πληροφορίες καταλόγου |
|---|---|
| Μοντέλο | HCPGS |
| Τύπος | Αγωνιστική |
| Ροή | 1,2 GPM |
| Μέγεθος θύρας | SAE #6 |
| Μέγεθος δεξαμενής | 4 Γαλ |
| Προδιαγραφή πίεσης | 3.000 PSI |
| Βαλβίδα | Λειτουργία με ηλεκτρομαγνητική βαλβίδα. 2-way, 2-position |
| Πηγή καταλόγου | HCIC-2026, σελίδα 16 |
Αυτές είναι τιμές αναγνώρισης καταλόγου. Δεν θα πρέπει να αντιμετωπίζονται ως καθολική ικανότητα ανύψωσης, εγγυημένη ταχύτητα ή πλήρης ηλεκτρική προδιαγραφή για κάθε ρυμουλκούμενο.
Μια HPU μονής δράσης στέλνει λιπαντικό υπό πίεση στη μία πλευρά εργασίας του κυλίνδρου. Όταν η ηλεκτρομαγνητική βαλβίδα είναι ενεργοποιημένη, η αντλία παρέχει ροή για να ανυψώσει ή να επεκτείνει τον συνδεδεμένο ενεργοποιητή. Όταν αφαιρεθεί η εντολή, το κύκλωμα αλλάζει στην κατάσταση επιστροφής σύμφωνα με την επιλεγμένη σχεδίαση του τρέιλερ. Η πραγματική συμπεριφορά χαμηλώματος εξαρτάται από τον τύπο του κυλίνδρου, το βάρος του σώματος, τη μηχανική αντίσταση, τη διάταξη ελέγχου φορτίου και τη διαδρομή επιστροφής.
Αυτή είναι η κύρια διαφορά μεταξύ μιας μονάδας μονής δράσης και ενός κυκλώματος ενεργοποίησης/απενεργοποίησης. Εάν το ρυμουλκούμενο απαιτεί από το HPU να οδηγεί τον κύλινδρο και προς τις δύο κατευθύνσεις, η διαμόρφωση HCPGS μίας δράσης δεν είναι αυτόματα η σωστή επιλογή. Ο κύλινδρος και η σειρά ελέγχου θα πρέπει να ελεγχθούν πριν από την παραγγελία.
Η ηλεκτρομαγνητική βαλβίδα 2 δρόμων, 2 θέσεων δίνει στο HCPGS μια εστιασμένη διάταξη ελέγχου για ένα κύκλωμα μίας δράσης. Αυτό μπορεί να διευκολύνει την αναθεώρηση του υδραυλικού σχηματικού όταν το ρυμουλκούμενο χρειάζεται μόνο ανύψωση με τροφοδοσία και καθορισμένη διαδρομή χαμηλώματος.
Η αναφερόμενη ροή είναι ένα σημείο εκκίνησης για την εκτίμηση της ταχύτητας. Η πραγματική κίνηση του τρέιλερ εξαρτάται από τον όγκο του κυλίνδρου, το φορτίο, τον περιορισμό της βαλβίδας, το μήκος του σωλήνα, την κατάσταση της μπαταρίας και τη διαθέσιμη ροή στη θύρα του κυλίνδρου. Μην μετατρέπετε τη ροή του καταλόγου απευθείας σε εγγυημένο χρόνο απόρριψης χωρίς να ελέγξετε το πλήρες σύστημα.
Η δεξαμενή 4 γαλονιών παρέχει τον όγκο της δεξαμενής που αναφέρεται για αυτό το μοντέλο. Η απαιτούμενη στάθμη λαδιού λειτουργίας πρέπει να ελέγχεται σε σχέση με τον όγκο του κυλίνδρου, τον όγκο του σωλήνα, τη γωνία εγκατάστασης, την κατάσταση επιστροφής και τον διαθέσιμο χώρο σέρβις. Η τιμή της δεξαμενής από μόνη της δεν επιβεβαιώνει ότι κάθε κύλινδρος και αμάξωμα τρέιλερ θα είναι συμβατοί.
Η θύρα SAE #6 πρέπει να ταιριάζει με τον εύκαμπτο σωλήνα, τον προσαρμογέα και το πρότυπο τοποθέτησης που χρησιμοποιούνται στο τρέιλερ. Επιβεβαιώστε την αναγνώριση του σπειρώματος, τη μέθοδο στεγανοποίησης, την ακτίνα κάμψης του σωλήνα και την πρόσβαση για σύσφιξη προτού εγκατασταθεί η μονάδα μέσα σε μια εργαλειοθήκη ή διαμέρισμα πλαισίου.
3.5--Ενσωμάτωση συμπαγούς τρέιλερ
Το HCPGS παρατίθεται στην ενότητα Dump-trailer HPU του HCIC. Για μια πρακτική εγκατάσταση, ο αγοραστής θα πρέπει να επιβεβαιώσει τις οπές στερέωσης, το διάκενο του κινητήρα και του δοχείου, τη δρομολόγηση του καλωδίου της μπαταρίας, τη θέση του τηλεχειριστηρίου και την προστασία από τα συντρίμμια του δρόμου.
Το HCPGS μπορεί να αναθεωρηθεί για ρυμουλκούμενα χωματερής και σχετικό εξοπλισμό χρησιμοποιώντας ένα υδραυλικό κύκλωμα μίας δράσης. Μπορεί να ταιριάζει σε κατασκευή τρέιλερ OEM, έργο αντικατάστασης ή επισκευή στόλου όταν ο συνδεδεμένος κύλινδρος και η μέθοδος χαμηλώματος ταιριάζουν με την εφαρμογή.
Δεν είναι καθολική αντικατάσταση για μονάδα ισχύος διπλής ενέργειας. Ένα τρέιλερ που χρησιμοποιεί τροφοδοτούμενη ανάσυρση, κύκλωμα υδραυλικού γρύλου ή ακολουθία ελέγχου δύο κατευθύνσεων μπορεί να απαιτεί διαφορετική διαμόρφωση βαλβίδας.
Στείλτε τις ακόλουθες πληροφορίες με μια ερώτηση HCPGS:
Αυτές οι πληροφορίες επιτρέπουν στο HPU να ελέγχεται ως μέρος του συστήματος ρυμουλκούμενου αντί να επιλέγεται μόνο από το μέγεθος της δεξαμενής ή την πίεση.
Η μονάδα υδραυλικής ισχύος μονής δράσης HCPGS για ρυμουλκούμενα χωματερής είναι μια καθορισμένη επιλογή καταλόγου για ένα κύκλωμα ενεργοποίησης. Τα βασικά σημεία αναγνώρισής του είναι ο τύπος μονής δράσης, η ροή 1,2 GPM, η θύρα SAE #6, η δεξαμενή 4 γαλονιών, η προδιαγραφή 3.000 PSI και η ηλεκτρομαγνητική βαλβίδα 2 δρόμων, 2 θέσεων.
Για αξιόπιστη προσφορά, δώστε τα δεδομένα κυλίνδρου, τη διάταξη του τρέιλερ, την ηλεκτρική παροχή και τη σειρά χαμηλώματος. Το HCIC μπορεί στη συνέχεια να ελέγξει εάν η διαμόρφωση HCPGS ταιριάζει με το πλήρες υδραυλικό σύστημα.
Η HCIC προμηθεύει υδραυλικούς κυλίνδρους, υδραυλικές μονάδες ισχύος και σχετικά υδραυλικά εξαρτήματα για μεταφορά, διαχείριση απορριμμάτων, κατασκευές και βιομηχανικό εξοπλισμό. Η καταλληλότητα του τελικού προϊόντος θα πρέπει να επιβεβαιωθεί σε σχέση με τον πλήρη σχεδιασμό του μηχανήματος και τις ισχύουσες απαιτήσεις ασφαλείας.
