Το ανυψωτικό ψαλίδι HC-416 για συστήματα ανύψωσης ρυμουλκούμενου χωματερής με διάμετρο 5 ιντσών, διαδρομή 16 ιντσών, εύρος χωρητικότητας καταλόγου 5–11,4 τόνων και βάρος κατά προσέγγιση 229 λίβρες.

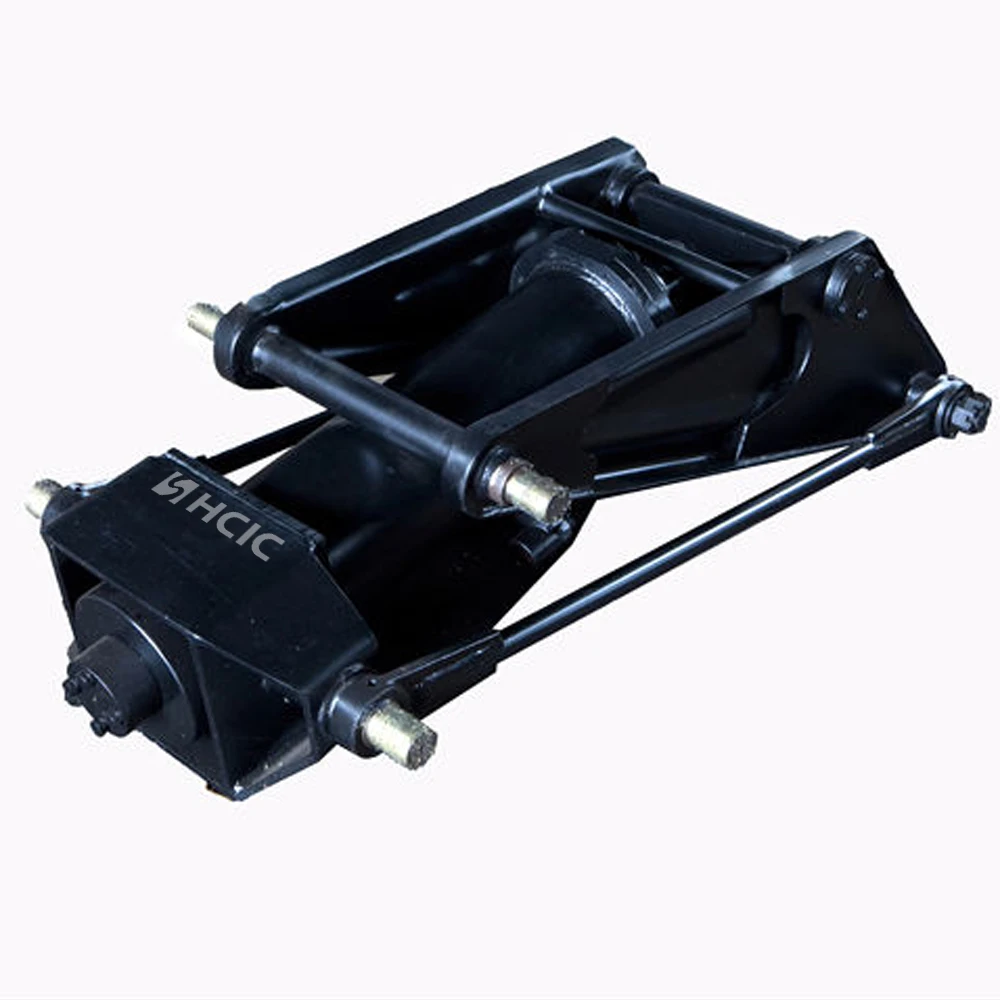

Το HC-416 είναι ένα ψαλίδι ανυψωτικό που περιλαμβάνεται στον κατάλογο HCIC-2026 για συστήματα ανύψωσης ρυμουλκούμενων χωματερών. Συνδυάζει έναν υδραυλικό κύλινδρο με μηχανισμό ψαλιδιού, πλαίσιο και εξαρτήματα στερέωσης για να μετατρέψει την κίνηση του κυλίνδρου σε ελεγχόμενη ανύψωση του σώματος χωματερής.
Αυτό το μοντέλο είναι ένα πρακτικό σημείο εκκίνησης για κατασκευαστές ρυμουλκούμενων και αγοραστές αντικατάστασης που χρειάζονται ένα συμπαγές υδραυλικό ανυψωτικό ρυμουλκούμενο με καθορισμένες διαστάσεις. Η τελική καταλληλότητα εξακολουθεί να εξαρτάται από το πλαίσιο του τρέιλερ, το βάρος σώματος, τη θέση του μεντεσέ, την απαιτούμενη γωνία απόρριψης και το υδραυλικό κύκλωμα.
| Παράμετρος | Αξία καταλόγου |
|---|---|
| Μοντέλο | HC-416 |
| Τύπος προϊόντος | Ανυψωτικό ψαλίδι για ρυμουλκούμενο χωματερής |
| Μήκος σώματος | 40,4 ίντσες |
| Οπή | 5 ίντσες |
| Κτύπημα | 16 ίντσες |
| Ράβδος | 2 σε |
| Ύψος τοποθέτησης | 4,97 ίντσες |
| Εύρος χωρητικότητας καταλόγου | 5–11,4 τόνοι |
| Βάρος κατά προσέγγιση | 229 λίβρες |

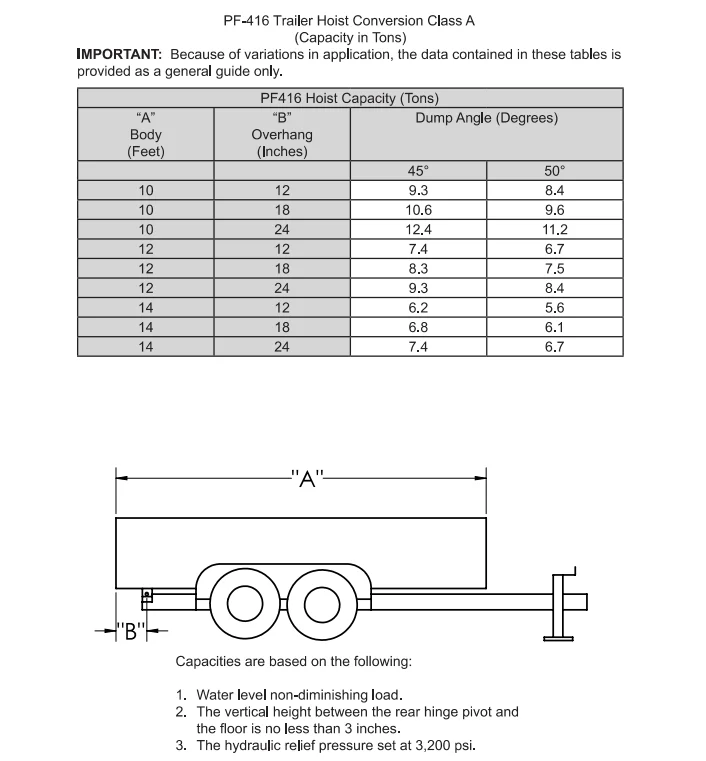

Οι παραπάνω τιμές μεταγράφονται από τον πίνακα Scissor Hoist for Dump Trailer στον παρεχόμενο κατάλογο HCIC-2026, σελίδα PDF 15. Το εύρος χωρητικότητας είναι μια αναφορά καταλόγου για την αναθεώρηση της εφαρμογής, όχι μια καθολική βαθμολογία ωφέλιμου φορτίου για κάθε σχέδιο τρέιλερ.
Ένας άμεσος υδραυλικός κύλινδρος δεν παρέχει πάντα την καλύτερη γεωμετρία ανύψωσης για ένα πλαίσιο ρυμουλκούμενου. Ένας μηχανισμός ψαλιδιού αλλάζει τη σχέση μεταξύ της διαδρομής του κυλίνδρου και της κίνησης του σώματος, βοηθώντας το σύστημα ανύψωσης να λειτουργεί εντός ενός καθορισμένου χώρου εγκατάστασης.
Το HC-416 είναι σχετικό όταν ένας κατασκευαστής χρειάζεται ένα πακέτο ανύψωσης 5 ιντσών, 16 ιντσών για ένα ρυμουλκούμενο στην περιοχή εφαρμογής 5–11,4 τόνων του καταλόγου. Το ανυψωτικό πρέπει να επανεξεταστεί ως μέρος του πλήρους συστήματος ανύψωσης αντί να επιλέγεται μόνο από την οπή του κυλίνδρου.
Η γεωμετρία του ψαλιδιού, οι θέσεις περιστροφής και η άρθρωση του σώματος καθορίζουν πόση δύναμη φτάνει στο σώμα χωματερής σε διαφορετικά σημεία της ανύψωσης. Ένα τρέιλερ που είναι εύκολο να ξεκινήσει η ανύψωση μπορεί να απαιτεί διαφορετική δύναμη και γωνία κοντά στην κορυφή του κύκλου απόρριψης. Αυτός είναι ο λόγος για τον οποίο τα σχέδια πλαισίων και οι έλεγχοι κίνησης έχουν σημασία πριν από την έγκριση της παραγωγής.
Ο κατάλογος παραθέτει μήκος σώματος 40,4 ιντσών και ύψος τοποθέτησης 4,97 ιντσών για το HC-416. Συγκρίνετε αυτές τις τιμές με το πλαίσιο του τρέιλερ, τις εγκάρσιες δοκούς και τον διαθέσιμο χώρο κάτω από το αμάξωμα. Ελέγξτε επίσης το διάκενο ενώ το σώμα κινείται από την κλειστή θέση στην απαιτούμενη γωνία απόρριψης.
Η οπή 5 ιντσών, η διαδρομή 16 ιντσών και η ράβδος 2 ιντσών περιγράφουν τα δεδομένα του κύριου κυλίνδρου, αλλά δεν καθορίζουν από μόνα τους το πλήρες αποτέλεσμα ανύψωσης. Οι βραχίονες ψαλιδιού, οι πείροι περιστροφής, η άρθρωση του σώματος και οι βραχίονες στήριξης επηρεάζουν την πραγματική διαδρομή δύναμης.
Το ανυψωτικό πρέπει να τοποθετηθεί τετράγωνα. Οι σφιχτές ή κακώς ευθυγραμμισμένες στροφές μπορούν να δημιουργήσουν αντίσταση που το υδραυλικό κύκλωμα δεν μπορεί να διορθώσει. Πριν από τη δοκιμή, βεβαιωθείτε ότι οι πείροι έχουν τοποθετηθεί, οι βραχίονες στηρίζονται σωστά και οι βραχίονες ψαλιδιού μπορούν να κινηθούν μέσα από το προβλεπόμενο τόξο.

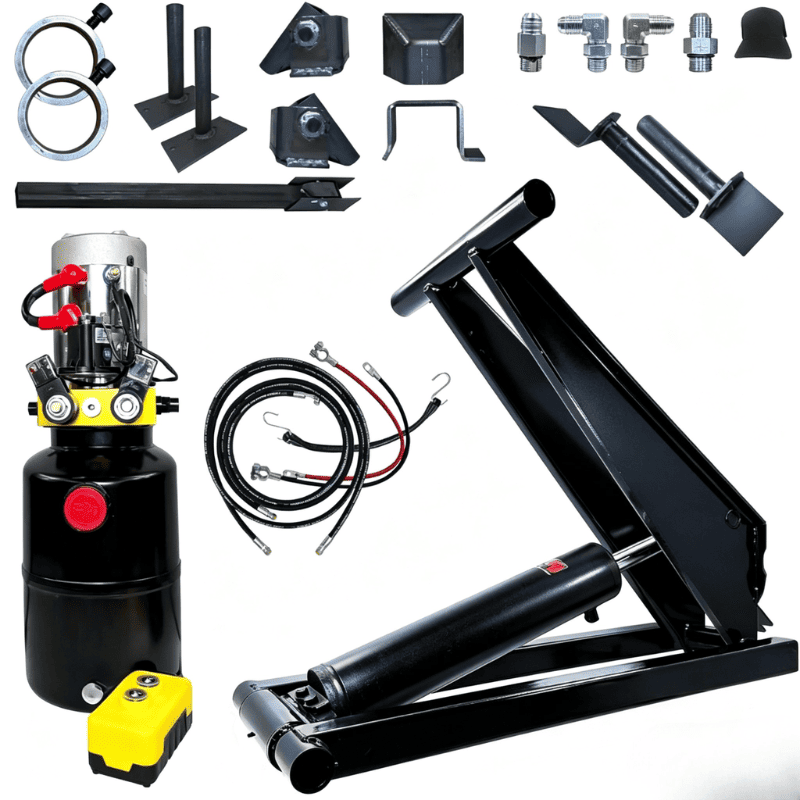

Ο κατάλογος περιγράφει κιτ ανυψωτικού ψαλιδιού με αντλία, χαλύβδινη δεξαμενή, σωλήνα, εξαρτήματα, βαλβίδα ελέγχου φορτίου, κιτ στήριξης και καλώδια μπαταρίας. Η ακριβής διαμόρφωση του κιτ θα πρέπει να επιβεβαιωθεί για το έργο. Η αντλία, η προστασία ανακούφισης, οι εύκαμπτοι σωλήνες και η βαλβίδα ελέγχου πρέπει να ταιριάζουν με τις απαιτήσεις λειτουργίας του κυλίνδρου και του ρυμουλκούμενου.
Η λειτουργία ελέγχου φορτίου είναι σημαντική σε ένα σύστημα χωματερής-ρυμουλκούμενου, επειδή το αμάξωμα δεν πρέπει να πέφτει ανεξέλεγκτα εάν αλλάξουν οι συνθήκες πίεσης ή σωλήνα. Ο σχεδιαστής του εξοπλισμού θα πρέπει να εξετάσει την πραγματική διάταξη της βαλβίδας και τις οδηγίες εγκατάστασης πριν τεθεί σε λειτουργία.
Το HC-416 μπορεί να ληφθεί υπόψη για κατασκευές ανατρεπόμενων ρυμουλκούμενων OEM, εργασίες αντικατάστασης στόλου και αναβαθμίσεις τρέιλερ όπου ο διαθέσιμος χώρος πλαισίου και η απαίτηση ανύψωσης ταιριάζουν με τα δεδομένα του καταλόγου του.
Τυπικές συζητήσεις για τα έργα περιλαμβάνουν μονοαξονικά ή διάξονα χωματερή ρυμουλκούμενα, ρυμουλκούμενα κοινής ωφέλειας, γεωργικά ρυμουλκούμενα και ρυμουλκούμενα ελαφριάς κατασκευής. Η σωστή επιλογή εξαρτάται από το πραγματικό βάρος σώματος, το ωφέλιμο φορτίο, τη γεωμετρία του μεντεσέ, την επιθυμητή γωνία απόρριψης και το περιβάλλον λειτουργίας.
Μη χρησιμοποιείτε το εύρος 5–11,4 τόνων ως αυτόνομη έγκριση. Το ωφέλιμο φορτίο, η δομή του αμαξώματος και η κατανομή του φορτίου μπορούν να αλλάξουν τις δυνάμεις στο σύστημα ανύψωσης. Θα πρέπει να ολοκληρωθεί μια τεχνική αναθεώρηση προτού αντικαταστήσετε ένα διαφορετικό ανυψωτικό με HC-416.
Για μια αναθεώρηση προσφοράς ανυψωτικού ψαλιδιού HC-416 ή αναθεώρηση αντικατάστασης, στείλτε:
Αυτές οι λεπτομέρειες επιτρέπουν την αναθεώρηση του ανυψωτικού, του κυλίνδρου και της μονάδας υδραυλικής ισχύος ως ένα σύστημα.
Το HC-416 παρέχει στους κατασκευαστές ρυμουλκούμενων χωματερών ένα καθορισμένο μοντέλο ανυψωτικού ψαλιδιού για αξιολόγηση: μήκος σώματος 40,4 ιντσών, διάτρηση 5 ιντσών, διαδρομή 16 ιντσών, ύψος τοποθέτησης 4,97 ίντσες και εύρος χωρητικότητας καταλόγου 5–11,4 τόνων.
Στείλτε τη διάταξη του τρέιλερ, τις απαιτήσεις ανύψωσης και τα υδραυλικά δεδομένα στο HCIC για έλεγχο συγκεκριμένου έργου πριν από την παραγγελία
