Ελέγξτε τις διαστάσεις του καταλόγου των ρυμουλκούμενων τροφοδοσίας Μοντέλου 621 και ελέγξτε το χώρο του πλαισίου του τρέιλερ, τη γεωμετρία τοποθέτησης, το διάκενο του αμαξώματος και την πρόσβαση σέρβις πριν την παραγγελία.

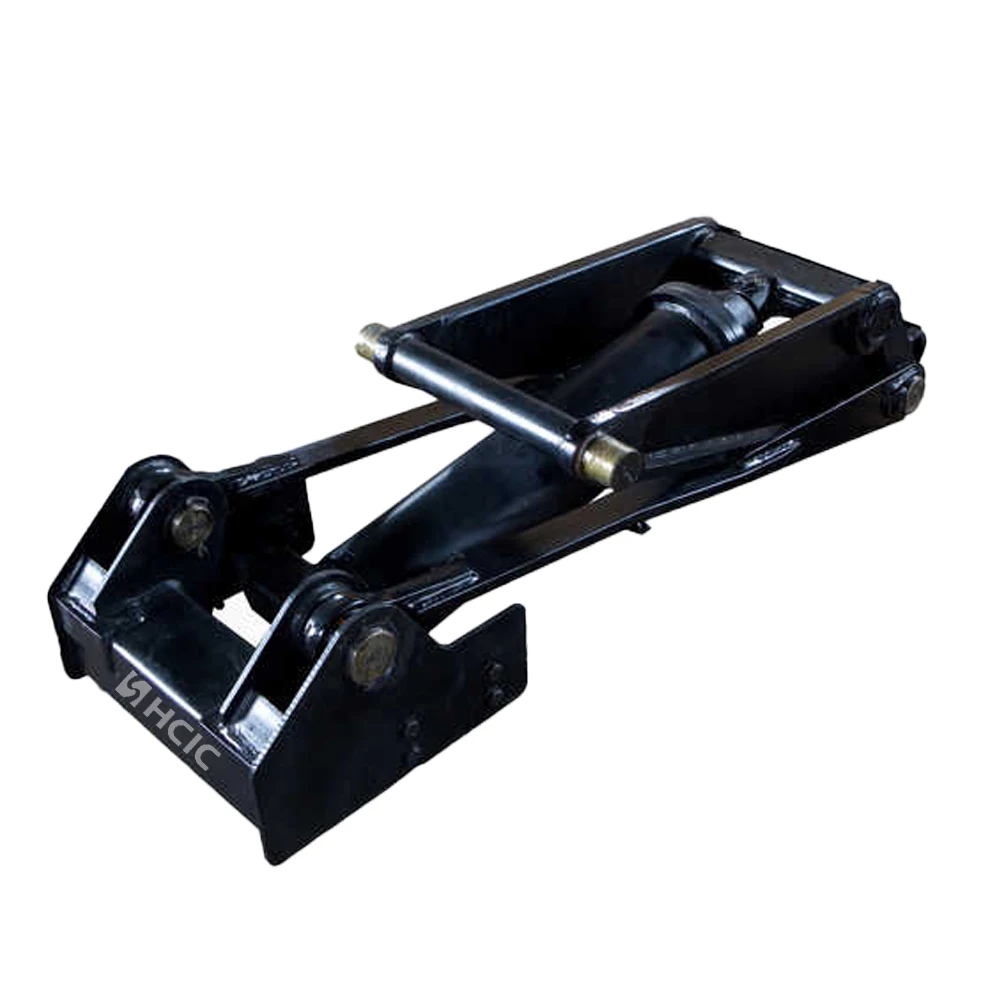

Το ηλεκτρικό ανυψωτικό μοντέλο 621 για ρυμουλκούμενα χωματερής παρατίθεται στον παρεχόμενο κατάλογο American Power Hoists για εφαρμογές συστήματος ανύψωσης τρέιλερ. Για έναν κατασκευαστή OEM ή έναν αγοραστή αντικατάστασης, το σημαντικό πρώτο βήμα είναι η τοποθέτηση διαστάσεων: το ανυψωτικό πρέπει να λειτουργεί με το πλαίσιο του τρέιλερ, την κίνηση του αμαξώματος, τα σημεία στερέωσης και την υδραυλική διάταξη.

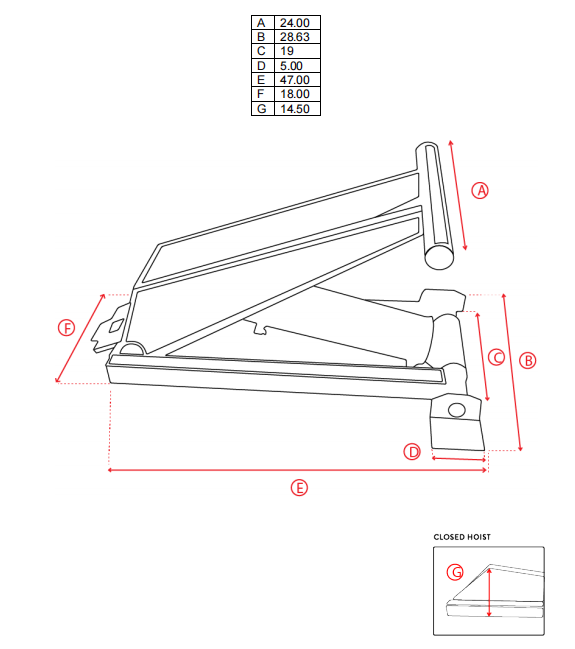

Η σελίδα του Μοντέλου 621 παρέχει επταδιάστατες αναφορές, A έως G. Αυτές οι μετρήσεις παρέχουν ένα πρακτικό σημείο εκκίνησης για μια ανασκόπηση σχεδίου τρέιλερ πριν εγκριθούν οι λεπτομέρειες του τελικού βραχίονα, του πείρου και του οπλισμού.
| Παράμετρος | Αξία καταλόγου |
|---|---|
| Μοντέλο | 621 |
| Κατηγορία προϊόντος | Ηλεκτρικό ανυψωτικό |
| Διάσταση Α | 24.00 ίντσες |
| Διάσταση Β | 28,63 ίντσες |
| Διάσταση Γ | 19.00 ιν |
| Διάσταση Δ | 5,00 ίντσες |
| Διάσταση Ε | 47,00 ίντσες |
| Διάσταση ΣΤ | 18.00 ιν |
| Διάσταση Γ | 14,50 ίντσες |
Οι παραπάνω τιμές μεταγράφονται από τη σελίδα Model 621 στον παρεχόμενο κατάλογο. Επιβεβαιώστε το πιο πρόσφατο τεχνικό σχέδιο με το πραγματικό ρυμουλκούμενο πριν από την έγκριση παραγωγής ή αντικατάστασης.

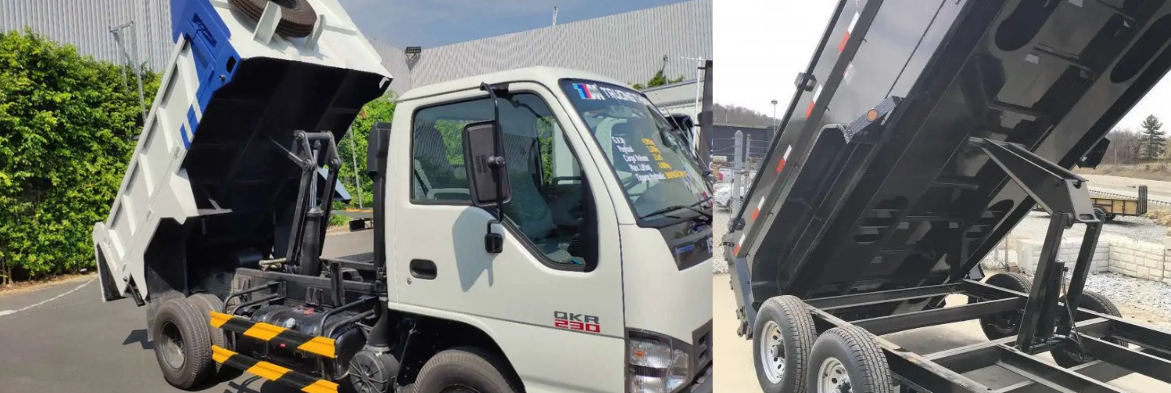

Ένας ανυψωτήρας ρυμουλκούμενου λειτουργεί μέσω μιας μεταβαλλόμενης μηχανικής γωνίας. Ο διαθέσιμος χώρος κάτω από ένα κλειστό σώμα χωματερής μπορεί να αλλάξει καθώς το σώμα αρχίζει να ανυψώνεται. Οι εγκάρσιες πλευρές του πλαισίου, οι βραχίονες, οι υδραυλικοί σωλήνες και το κάτω μέρος του σώματος πρέπει να παραμένουν καθαρά καθ' όλη τη διάρκεια της κίνησης.
Για το λόγο αυτό, το ηλεκτρικό ανυψωτικό μοντέλο 621 θα πρέπει να αξιολογείται ως μέρος του πλήρους συστήματος ανύψωσης αντί να επιλέγεται μόνο από τον αριθμό μοντέλου. Η δομή του τρέιλερ, η θέση του πίσω μεντεσέ, η διάταξη τοποθέτησης και το υδραυλικό κύκλωμα επηρεάζουν την τελική εγκατάσταση.
Ξεκινήστε με τις διαστάσεις A, B και C όταν συγκρίνετε το ανυψωτικό με τον διαθέσιμο χώρο μεταξύ του πλαισίου και του σώματος χωματερής. Μετρήστε την κλειστή θέση και, στη συνέχεια, ελέγξτε τη διαδρομή κίνησης του σώματος κατά τη διάρκεια του κύκλου ανύψωσης.
Ένας στατικός έλεγχος διάκενου ενδέχεται να μην αποκαλύψει την επαφή που συμβαίνει όταν το σώμα περιστρέφεται. Ένα σχέδιο με διαστάσεις ή φωτογραφίες εγκατάστασης με σήμανση είναι πιο χρήσιμες από μια μεμονωμένη μέτρηση που λαμβάνεται από το κλειστό τρέιλερ.
Οι διαστάσεις D, F και G βοηθούν τον αγοραστή να συζητήσει τις πλάκες στήριξης, τις θέσεις των πείρων και την ενίσχυση του πλαισίου. Δεν πρέπει να αντιμετωπίζονται ως ένα πλήρες σχέδιο αγκύλης. Ο πραγματικός σχεδιασμός στερέωσης πρέπει να λαμβάνει υπόψη τα φορτία αντίδρασης, την ευθυγράμμιση των πείρων, τη διάταξη συγκόλλησης και τη δομή που δέχεται τη δύναμη ανύψωσης.
Η διάταξη υποστήριξης χρειάζεται επίσης αρκετή πρόσβαση για επιθεώρηση, δρομολόγηση εύκαμπτου σωλήνα και μελλοντικές εργασίες σέρβις. Μια στενή εγκατάσταση δεν είναι αυτόματα καλή εγκατάσταση εάν η πρόσβαση ρουτίνας είναι αποκλεισμένη.
Η διάσταση Ε αναφέρεται ως 47,00 ίντσες για το Μοντέλο 621. Συγκρίνετε αυτήν την τιμή με το διαθέσιμο μήκος εγκατάστασης, τη θέση κλειστού σώματος και τη θέση των κοντινών εγκάρσιων δοκών ή εξοπλισμού.
Η συνολική διάταξη θα πρέπει επίσης να αφήνει χώρο για υδραυλικές συνδέσεις και οπτική επιθεώρηση. Η τελική έγκριση θα πρέπει να βασίζεται στο πιο πρόσφατο σχέδιο και στον πλήρη φάκελο κίνησης.
Το ηλεκτρικό ανυψωτικό μοντέλο 621 για ρυμουλκούμενα χωματερής είναι σχετικό με έργα ανυψωτικών συστημάτων όπου απαιτείται καθορισμένο μοντέλο καταλόγου και αναφορά διαστάσεων. Μπορεί να αναθεωρηθεί για κατασκευές τρέιλερ OEM, εργασίες αντικατάστασης και επανασχεδιασμούς συστήματος όταν επιβεβαιωθούν οι μηχανικές και υδραυλικές απαιτήσεις.
Η παρεχόμενη σελίδα Μοντέλου 621 παραθέτει διαστάσεις, αλλά δεν παρέχει επαληθευμένη χωρητικότητα, τιμή πίεσης λειτουργίας, τιμή διάρκειας ζωής ή πιστοποίηση για αυτό το μοντέλο. Αυτές οι λεπτομέρειες πρέπει να επιβεβαιωθούν για το πραγματικό έργο και δεν πρέπει να συναχθούν από τον αριθμό μοντέλου.
Για έλεγχο OEM ή αντικατάστασης, στείλτε:
Αυτές οι πληροφορίες βοηθούν το HCIC να αξιολογήσει την τοποθέτηση χωρίς να υποθέσει κρυφές δομικές ή υδραυλικές λεπτομέρειες.
Πρόκειται για ένα ηλεκτρικό ανυψωτικό που περιλαμβάνεται στον κατάλογο που εξετάζεται εδώ για εφαρμογές συστήματος ανύψωσης ρυμουλκούμενων απόρριψης. Η τελική καταλληλότητα εξαρτάται από τη δομή του ρυμουλκούμενου, τη διάταξη τοποθέτησης και το υδραυλικό σύστημα.
Ο κατάλογος αναφέρει το A στις 24,00 ίντσες, το B στις 28,63 ίντσες, το C στις 19,00 ίντσες, το D στις 5,00 ίντσες, το E στις 47,00 ίντσες, το F στις 18,00 ίντσες και το G στις 14,50 ίντσες.
| Παράμετρος | Αξία καταλόγου |
|---|---|
| Μοντέλο | 621 |
| Κατηγορία προϊόντος | Ηλεκτρικό ανυψωτικό |
| Διάσταση Α | 24.00 ίντσες |
| Διάσταση Β | 28,63 ίντσες |
| Διάσταση Γ | 19.00 ιν |
| Διάσταση Δ | 5,00 ίντσες |
| Διάσταση Ε | 47,00 ίντσες |
| Διάσταση ΣΤ | 18.00 ιν |
| Διάσταση Γ | 14,50 ίντσες |
Δεν εμφανίζεται επαληθευμένη τιμή χωρητικότητας στη σελίδα του Μοντέλου 621 που παρέχεται. Η χωρητικότητα πρέπει να επανεξεταστεί σε σχέση με τον πλήρη σχεδιασμό του τρέιλερ και τις απαιτήσεις του έργου.
Όχι αυτόματα. Τα σημεία τοποθέτησης, τα κέντρα πείρων, το διάκενο, η κίνηση του αμαξώματος, οι υδραυλικές συνδέσεις και η αντοχή του πλαισίου πρέπει να ελέγχονται όλα πριν ληφθεί απόφαση αντικατάστασης.
Η διάσταση Ε αναφέρεται ως 47,00 ίντσες. Θα πρέπει να συγκριθεί με το διαθέσιμο μήκος εγκατάστασης, τη θέση κλειστού σώματος, την πρόσβαση σέρβις και τα κοντινά μέλη πλαισίου.
Στείλτε την αναφορά μοντέλου, τα στοιχεία του τρέιλερ, τον μετρημένο χώρο εγκατάστασης, τις θέσεις μεντεσέδων και πείρων, φωτογραφίες ή σχέδια, τις υπάρχουσες υδραυλικές πληροφορίες και την απαιτούμενη ακολουθία ανύψωσης.
Για ακριβή προσφορά, στείλτε το σχέδιο του τρέιλερ, τις μετρήσεις τοποθέτησης και τις διαθέσιμες υδραυλικές πληροφορίες στο HCIC. Η τελική απόφαση θα πρέπει να χρησιμοποιεί το πιο πρόσφατο σχέδιο και την πλήρη διάταξη ανύψωσης.
Η Jinan Huachen Industrial Co., Ltd. (HCIC) αναπτύσσει και κατασκευάζει υδραυλικούς κυλίνδρους και μονάδες ισχύος για οχήματα και βιομηχανικές εφαρμογές. Για ένα έργο Model 621, το HCIC μπορεί να ελέγξει τις διαθέσιμες πληροφορίες εγκατάστασης και να προσδιορίσει τις τεχνικές λεπτομέρειες που απαιτούνται για μια προσφορά OEM ή αντικατάστασης.
Ζητήστε μια αναθεώρηση τροφοδοτικού ανυψωτικού μοντέλου 621:
