Ελέγξτε τις διαστάσεις υδραυλικού κυλίνδρου 53-4592-72 καρφίτσα σε καρφίτσα, διαδρομή 71,94 ιντσών, θύρα NPTF 3/4 ιντσών και βάρος καταλόγου 155 λίβρες για σχεδιασμό αντικατάστασης OEM.
Stroke:
1.827 χλστClosed length:
930 χλστExtended length:
2757 χλστPort:
3/4 στο NPTFΟ υδραυλικός κύλινδρος 53-4592-72 pin-to-pin είναι ένα μοντέλο της σειράς 4000 που αναφέρεται στον κατάλογο HCIC-2026. Η κύρια αξία του για ένα έργο αντικατάστασης ή OEM είναι διαστάσεων: ο κατάλογος προσδιορίζει την διαδρομή, τα κλειστά και εκτεταμένα μήκη, τη γεωμετρία τοποθέτησης, τη θύρα, τον όγκο λαδιού και το βάρος σε μία σειρά προϊόντων.
Αυτός ο τύπος κυλίνδρου δεν επιλέγεται μόνο με διαδρομή. Τα κέντρα ακίδων, τα αυτιά τοποθέτησης, η περιβάλλουσα απόσταση, η υδραυλική σύνδεση και ο διαθέσιμος χώρος σέρβις πρέπει να ταιριάζουν με το μηχάνημα. Για έναν αγοραστή που αντικαθιστά μια υπάρχουσα μονάδα, το ασφαλέστερο σημείο εκκίνησης είναι το τρέχον σχέδιο του κυλίνδρου ή ένα πλήρες σύνολο μετρήσεων πεδίου.
| Είδος | Τιμή ίντσας | Μετρική τιμή |
|---|---|---|
| Μοντέλο | 53-4592-72 | 53-4592-72 |
| Σειρά | Σειρά 4000 | Σειρά 4000 |
| Εγκεφαλικό, Α | 71,94 ίντσες | 1.827 χλστ |
| Κλειστό μήκος, Β | 36,62 ίντσες | 930 χλστ |
| Εκτεταμένο μήκος, C | 108,56 ίντσες | 2.757 χλστ |
| Διάσταση Δ | 1,50 ίντσες | 38 χλστ |
| Διάσταση Ε | 2,06 ίντσες | 52 χλστ |
| Διάσταση ΣΤ | 2,00 ίντσες | 51 χλστ |
| Διάσταση Γ | 7,00 ίντσες | 178 χλστ |
| Διάσταση J | 2,06 ίντσες | 52 χλστ |
| Διάσταση Κ | 19,50 ίντσες | 495 χλστ |
| Λιμάνι | 3/4 στο NPTF | 3/4 στο NPTF |
Η σελίδα καταλόγου δεν παρέχει γενική βαθμολογία πίεσης, βαθμολογία φορτίου ή εγγύηση απόδοσης για το συγκεκριμένο μοντέλο. Αυτές οι απαιτήσεις πρέπει να επιβεβαιωθούν για τον πραγματικό εξοπλισμό.
Ένας κύλινδρος από καρφίτσα σε καρφίτσα μεταφέρει την κίνηση μέσω δύο σημείων στερέωσης. Το ένα άκρο συνδέεται με ένα σταθερό στήριγμα και το άλλο συνδέεται με την κινούμενη δομή. Καθώς το λάδι αλλάζει το μήκος του κυλίνδρου, η απόσταση μεταξύ των δύο ακίδων αλλάζει και το μηχάνημα κινείται μέσα από το σχεδιασμένο τόξο.
Αυτό κάνει σημαντικά τα εκτεταμένα και κλειστά μήκη. Η σειρά 53-4592-72 παραθέτει 36,62 ίντσες κλειστές και 108,56 ίντσες σε επέκταση. Η διαφορά είναι η αναφορά διαδρομής του καταλόγου, αλλά το μηχάνημα χρειάζεται ακόμα αρκετό φυσικό χώρο για τον κύλινδρο, τις ακίδες, τα στηρίγματα, τους εύκαμπτους σωλήνες και την πλήρη διαδρομή διαδρομής της κατασκευής.

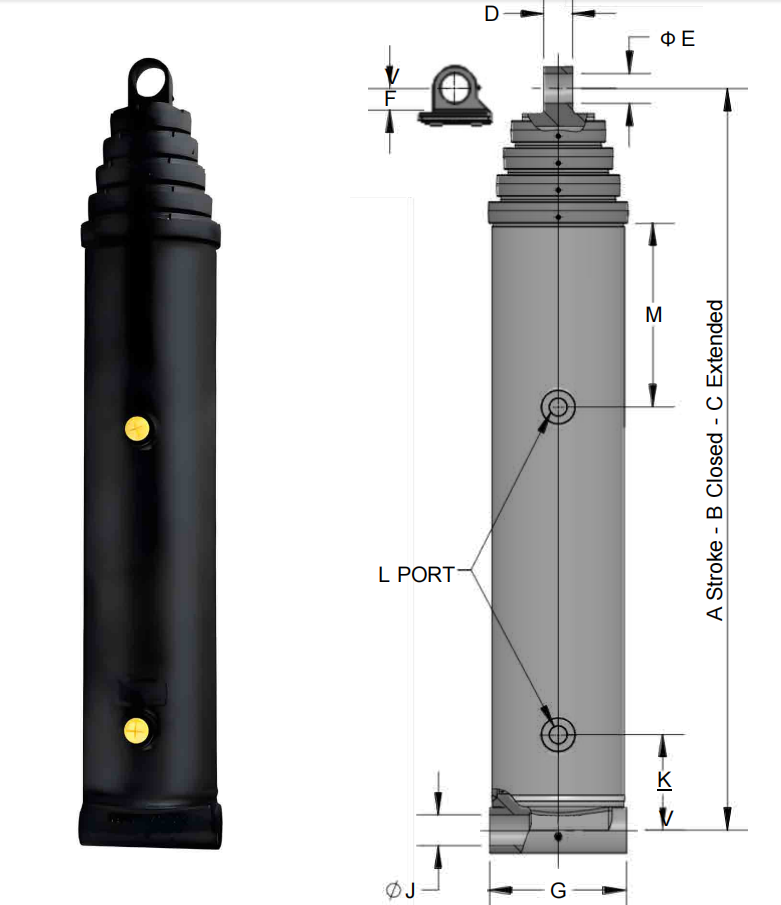

Οι διαστάσεις D, E, F, G, J και K έχουν επίσης σημασία κατά την αντικατάσταση. Μπορούν να ελέγχουν τη σχέση μεταξύ του σώματος του κυλίνδρου, του υλικού στερέωσης, της θέσης της ακίδας και του φακέλου σύνδεσης. Ένας κύλινδρος που έχει τη σωστή διαδρομή αλλά με λάθος γεωμετρία τοποθέτησης μπορεί να δημιουργήσει ένα δαπανηρό πρόβλημα εγκατάστασης.
Μετρήστε τα εγκατεστημένα κέντρα ακίδων στις θέσεις κλειστού και εκτεταμένου μηχανήματος. Ελέγξτε τη διάμετρο του πείρου, το πλάτος του βραχίονα, την απόσταση των αυτιών, την κατάσταση του δακτυλίου και την κατεύθυνση στην οποία το φορτίο εισέρχεται στην άρθρωση. Μην πιέζετε μια αντικατάσταση σε βραχίονα που έχει σχεδιαστεί για διαφορετικό φάκελο τοποθέτησης.
Μετακινήστε το μηχάνημα στην πλήρη μηχανική του περιοχή με το υδραυλικό κύκλωμα απομονωμένο με ασφάλεια σύμφωνα με τη διαδικασία του εργοταξίου. Αναζητήστε παρεμβολές μεταξύ του σώματος του κυλίνδρου, της ράβδου, των βραχιόνων, των προστατευτικών, των εύκαμπτων σωλήνων και της κοντινής κατασκευής. Το εκτεταμένο μήκος είναι μόνο ένα μέρος αυτού του ελέγχου.
Ο κατάλογος παραθέτει μια θύρα 3/4 σε NPTF. Ταιριάξτε το πρότυπο τοποθέτησης και τη μέθοδο στεγανοποίησης που χρησιμοποιείται από το μηχάνημα. Αφήστε αρκετό μήκος εύκαμπτου σωλήνα για την πλήρη κίνηση από καρφίτσα σε καρφίτσα, αποτρέποντας ταυτόχρονα το τρίψιμο, τις αιχμηρές κάμψεις και την επαφή με κινούμενα χαλυβουργεία.
Ο κατάλογος παραθέτει όγκο πλήρωσης λαδιού 1,3 γαλόνια και εκτεταμένο όγκο λαδιού 4,0 γαλόνια. Αυτές οι τιμές είναι χρήσιμες για τον προγραμματισμό, αλλά το πλήρες σύστημα περιλαμβάνει επίσης τον όγκο σωλήνα, τον όγκο βαλβίδας, τη στάθμη του δοχείου και τη θέση λειτουργίας του μηχανήματος. Επιβεβαιώστε τη στάθμη λαδιού εργασίας πριν από τη θέση σε λειτουργία.
Το 53-4592-72 μπορεί να αναθεωρηθεί για εξοπλισμό OEM ή έργα αντικατάστασης που χρειάζονται καθορισμένο υδραυλικό κύλινδρο καρφίτσας σε καρφίτσα με διαδρομή καταλόγου 71,94 ιντσών. Είναι ιδιαίτερα σημαντικό όταν ο αγοραστής έχει ένα σχέδιο ή έναν υπάρχοντα κύλινδρο για μέτρηση και χρειάζεται μια αντιστοίχιση διαστάσεων και όχι μια γενική σύσταση κυλίνδρου.
Το HCIC θα πρέπει να λάβει το φορτίο εφαρμογής, την πίεση λειτουργίας, τη γωνία κίνησης, τη συχνότητα κύκλου και τις φωτογραφίες εγκατάστασης πριν από την τελική τεχνική απόφαση. Αυτές οι λεπτομέρειες δεν αντικαθίστανται από τη σειρά καταλόγου.
Ο υδραυλικός κύλινδρος 53-4592-72 pin-to-pin είναι ένα προϊόν προσαρμογής διαστάσεων για έργα όπου ο κύλινδρος πρέπει να συνδέσει δύο σημεία μηχανής μέσω μιας καθορισμένης διαδρομής 71,94 ιντσών. Το κλειστό μήκος 36,62 ιντσών, εκτεταμένο μήκος 108,56 ιντσών, 3/4 στη θύρα NPTF, τιμή πλήρωσης 1,3 γαλονιού, εκτεταμένη τιμή 4,0 γαλονιών και βάρος καταλόγου 155 λίβρες παρέχουν ένα σαφές σημείο εκκίνησης για αναθεώρηση OEM ή αντικατάστασης.
Στείλτε τις μετρήσεις του κέντρου καρφίτσας, τις λεπτομέρειες του βραχίονα, τα υδραυλικά δεδομένα και τα σχέδια του μηχανήματος στο HCIC πριν παραγγείλετε. Αυτός είναι ο πρακτικός τρόπος για να επιβεβαιώσετε εάν το μοντέλο ταιριάζει στον πλήρη μηχανισμό.
Η HCIC, γνωστή και ως Jinan Huachen Industrial Co., Ltd., προμηθεύει υδραυλικούς κυλίνδρους, υδραυλικές μονάδες ισχύος και σχετικά εξαρτήματα για οχήματα, χειρισμό απορριμμάτων, κατασκευές και βιομηχανικό εξοπλισμό. Η καταλληλότητα του προϊόντος θα πρέπει να επιβεβαιώνεται σε σχέση με τον πλήρη σχεδιασμό του μηχανήματος και τις ισχύουσες απαιτήσεις ασφαλείας.
