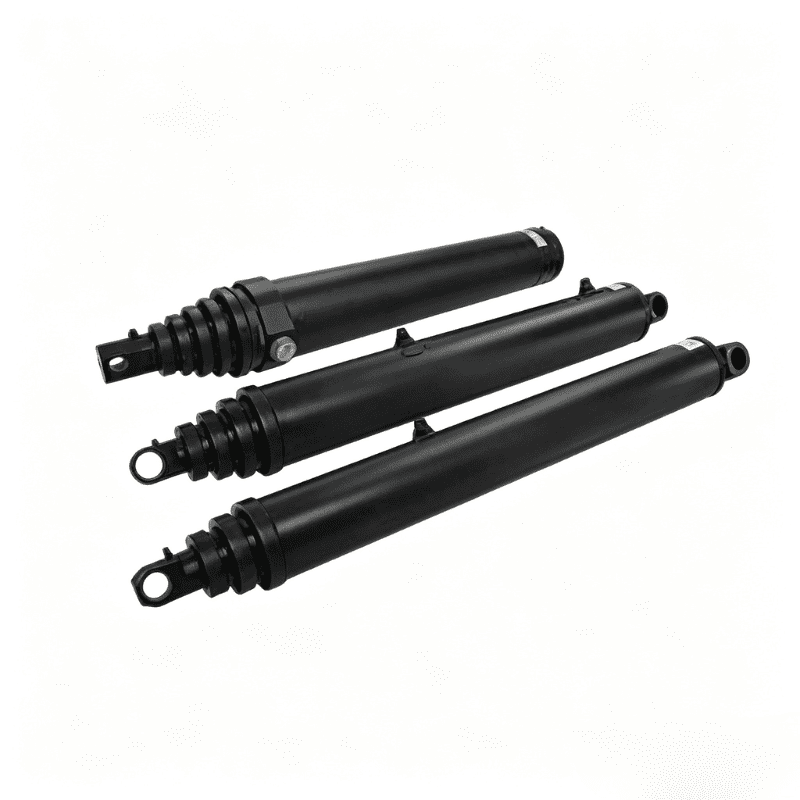

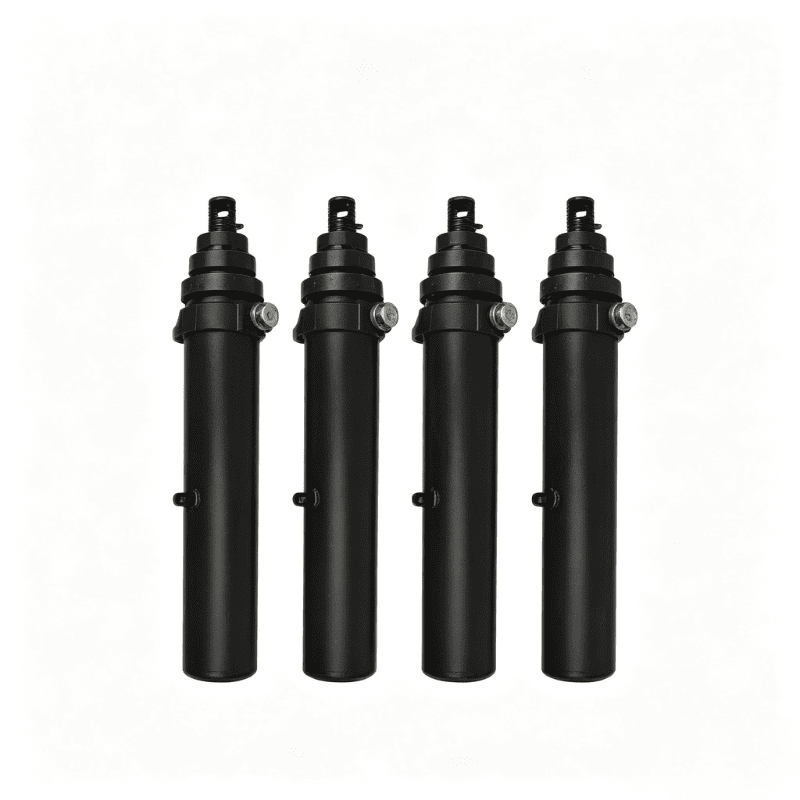

Κύλινδρος ανατροπής τοποθέτησης καρφίτσας για τρέιλερ

Το 63-4402-104 είναι ένας κύλινδρος ανατροπής στερέωσης καρφίτσας σειράς 4000 για ρυμουλκούμενο. Η μορφή στερέωσης από καρφίτσα σε καρφίτσα επιτρέπει στον κύλινδρο να συνδέεται μεταξύ δύο σημείων στερέωσης του μηχανήματος χωρίς να απαιτείται ξεχωριστή διάταξη στερέωσης φλάντζας ή ποδιού.

Ο κατάλογος παραθέτει μια εκτεταμένη διάσταση 108,56 ιντσών (2757 mm), μια κλειστή διάσταση 71,94 ίντσες (1827 mm) και μια θύρα NPTF 3/4. Ο κύλινδρος χρησιμοποιεί επίσης σχεδίαση αυτόματης εξαέρωσης, προγεμισμένη συσκευασία V και μεγαλύτερο μήκος ρουλεμάν που προορίζεται να υποστηρίζει σταθερή λειτουργία στη διάταξη τοποθέτησης που φαίνεται στον κατάλογο.

Αυτό το άρθρο καλύπτει μόνο το μοντέλο 63-4402-104.

---

I. Τεχνικές Προδιαγραφές

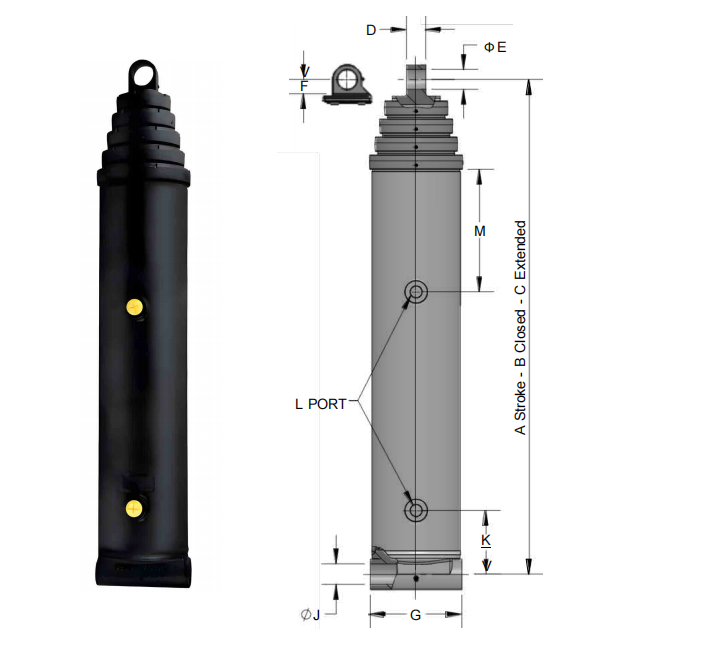

Τα γράμματα A έως M αναφέρονται στο σχέδιο διαστάσεων στον κατάλογο HCIC. Επιβεβαιώστε το πλήρες σχέδιο εγκατάστασης, τις διαστάσεις των πείρων, την πίεση εργασίας και τις απαιτήσεις του υδραυλικού κυκλώματος πριν την παραγγελία.

---

II. Σχεδιασμός τοποθέτησης καρφίτσας

Ένας υδραυλικός κύλινδρος με καρφίτσα είναι εγκατεστημένος μεταξύ δύο σημείων σχισμής ή ωτίδας. Το σώμα του κυλίνδρου και η σύνδεση στο άκρο της ράβδου μεταφέρουν το φορτίο του μηχανήματος μέσω των ακίδων. Αυτή η διάταξη είναι συνηθισμένη όταν ο ενεργοποιητής πρέπει να ακολουθεί την κίνηση ενός ανατρεπόμενου σώματος, συνδέσμου ή άλλης αρθρωτής κατασκευής.

Η προσαρμογή καθορίζεται από περισσότερες από τις κλειστές και εκτεταμένες διαστάσεις. Ο αγοραστής πρέπει να ελέγξει:

- Αποστάσεις καρφίτσας και στα δύο άκρα

- Διάμετρος πείρου και διαθέσιμο πλάτος ρουλεμάν

- Διάκενο και ευθυγράμμιση Clevis

- Κατεύθυνση υδραυλικής θύρας

- Κίνηση του σωλήνα κατά τη διάρκεια της πλήρους διαδρομής

- Μηχανικό διάκενο γύρω από την κεφαλή και το άκρο της ράβδου

Το 63-4402-104 θα πρέπει να επιλεγεί από το εγκεκριμένο σχέδιο διαστάσεων και όχι μόνο από το συνολικό μήκος.

---

III. Χαρακτηριστικά κατασκευής που αναφέρονται στον Κατάλογο

3.1 Σχεδιασμός αυτοαιμορραγίας

Ο κατάλογος προσδιορίζει ένα σχέδιο αυτό-αιμορραγίας. Σε πρακτικές εργασίες εγκατάστασης, αυτό μπορεί να βοηθήσει στη μείωση της ποσότητας του παγιδευμένου αέρα που παραμένει στον κύλινδρο κατά τη θέση σε λειτουργία. Το κύκλωμα του μηχανήματος πρέπει ακόμα να γεμίσει και να καθαριστεί σύμφωνα με τη διαδικασία του κατασκευαστή του εξοπλισμού.

3.2 επαναφορτωμένη συσκευασία V

Η αναγραφόμενη διάταξη στεγανοποίησης χρησιμοποιεί προ-φορτωμένη συσκευασία V με αυτορυθμιζόμενο ενεργοποιητή ελατηρίου κυμάτων. Ο κατάλογος προσδιορίζει επίσης μια ενεργοποιημένη συσκευασία σφραγίδας "Z" ως προαιρετική επιλογή. Η τελική διαμόρφωση σφράγισης πρέπει να επιβεβαιωθεί για το υδραυλικό υγρό, το εύρος θερμοκρασίας και τις συνθήκες εργασίας της εφαρμογής.

3.3 Κοχλιωτό κεφαλόξυλο

Το παξιμάδι με σπείρωμα αναφέρεται ως χαρακτηριστικό για πρόσθετη αντοχή και προσαρμογή στεγανοποίησης πεδίου. Παρέχει επίσης μια πρακτική διεπαφή σέρβις όταν απαιτείται επιθεώρηση ή ρύθμιση σφραγίδας. Οποιαδήποτε ρύθμιση πεδίου πρέπει να ακολουθεί την εγκεκριμένη διαδικασία συντήρησης και δεν πρέπει να αντικαθιστά τις πρακτικές απομόνωσης πίεσης και ασφαλούς αποσυναρμολόγησης.

3.4 Μεγαλύτερο μήκος ρουλεμάν

Ο κατάλογος παραθέτει μεγαλύτερο μήκος ρουλεμάν για σταθερότητα. Σε μια εγκατάσταση με καρφίτσα, η καθοδήγηση είναι σημαντική επειδή ο ενεργοποιητής ακολουθεί μια κινούμενη δομή. Η σωστή ευθυγράμμιση και η σωστή κατάσταση της ακίδας παραμένουν απαραίτητα. Το μεγαλύτερο μήκος ρουλεμάν δεν καθιστά τον κύλινδρο κατάλληλο για ανεξέλεγκτη πλευρική φόρτιση.

---

IV. Αρχή Εργασίας

Το 63-4402-104 μετατρέπει την υδραυλική πίεση σε γραμμική κίνηση. Όταν το λάδι εισέρχεται στην κατάλληλη θύρα, η πίεση δρα στην περιοχή του εμβόλου και οδηγεί τη ράβδο προς τα έξω ή προς τα μέσα. Οι πείροι από το άκρο της ράβδου και το καπάκι μεταφέρουν αυτή την κίνηση στον συνδεδεμένο μηχανισμό ανατροπής.

Η χρησιμοποιήσιμη κίνηση ορίζεται από τις κλειστές και εκτεταμένες διαστάσεις στον κατάλογο. Η υδραυλική βαλβίδα, η ροή της αντλίας, η προστασία ανακούφισης και η γεωμετρία του μηχανήματος καθορίζουν την πραγματική ταχύτητα και δύναμη που είναι διαθέσιμη στην υπηρεσία.

Ο κύλινδρος δεν πρέπει να αντιμετωπίζεται ως ανεξάρτητη διάταξη ανύψωσης. Η επιλογή του πρέπει να ταιριάζει με το υδραυλικό κύκλωμα και τη μηχανική δομή στην οποία είναι καρφιτσωμένο.

---

V. Κύρια πλεονεκτήματα προϊόντος

- Στερέωση καρφίτσας για αρθρωτό υδραυλικό εξοπλισμό

- 108,56 in / 2757 mm εκτεταμένη διάσταση που αναφέρεται στον κατάλογο

- Υδραυλική θύρα NPTF 3/4

- Σχέδιο αυτοαιμορραγίας που αναφέρεται από το HCIC

- Προφορτωμένο V-packing με αυτορυθμιζόμενο ελατήριο κυμάτων

- Προαιρετική ενεργοποιημένη συσκευασία σφραγίδας "Z" που αναγράφεται στον κατάλογο

- Κοχλιωτό παξιμάδι για πρόσθετη αντοχή και ρύθμιση στεγανοποίησης πεδίου

- Μεγαλύτερο μήκος ρουλεμάν για σταθερότητα

- Κλειστές και εκτεταμένες διαστάσεις διαθέσιμες τόσο σε μονάδες ίντσας όσο και σε χιλιοστά

---

VI. Εφαρμογή και Εφαρμογή

Ο κατάλογος τοποθετεί τον κύλινδρο καρφίτσας της σειράς 4000 κάτω από λύσεις υδραυλικής ανατροπής. Το 63-4402-104 μπορεί να θεωρηθεί για εξοπλισμό όπου ο κύλινδρος πρέπει να τοποθετηθεί ανάμεσα σε δύο ακίδες και ο διαθέσιμος φάκελος εγκατάστασης ταιριάζει με τις διαστάσεις του καταλόγου.

Πριν επιβεβαιώσετε την τοποθέτηση, ελέγξτε την πλήρη κίνηση του μηχανήματος. Ο κύλινδρος πρέπει να έχει αρκετό διάκενο σε πλήρη ανάσυρση και επέκταση και οι πείροι πρέπει να παραμείνουν ευθυγραμμισμένοι καθώς κινείται η δομή ανατροπής. Η διαδρομή του σωλήνα θα πρέπει επίσης να ελεγχθεί έτσι ώστε η σύνδεση NPTF 3/4 να μην εκτίθεται σε συστροφή ή κάμψη πέρα ​​από τα όρια του κατασκευαστή του σωλήνα.

---

VII. Πληροφορίες που απαιτούνται για προσφορά

Στείλτε τις ακόλουθες πληροφορίες με το ερώτημά σας:

1. Τύπος μηχανής και λειτουργία κυλίνδρου

2. Υπάρχουσες διαστάσεις κέντρου καρφίτσας

3. Διάμετρος πείρου και πλάτος σχισμής

4. Απαιτούμενα κλειστά και εκτεταμένα μήκη

5. Πίεση λειτουργίας και ροή αντλίας

6. Υδραυλικό υγρό και θερμοκρασία λειτουργίας

7. Προσανατολισμός θύρας και δρομολόγηση εύκαμπτου σωλήνα

8. Απαιτούμενη επιλογή σφράγισης

9. Ποσότητα και προορισμός παράδοσης

10. Υπάρχον σχέδιο κυλίνδρων ή καθαρές φωτογραφίες

Ένα σχέδιο είναι ιδιαίτερα σημαντικό όταν ο ανταλλακτικός κύλινδρος πρέπει να ταιριάζει σε έναν υπάρχοντα μηχανισμό ανατροπής.

VIII. FAQ

---

IX. Σχετικά με το HCIC

Η HCIC κατασκευάζει υδραυλικούς κυλίνδρους και υδραυλικές μονάδες ισχύος για βιομηχανικές εφαρμογές. Ο επίσημος ιστότοπος της εταιρείας παρουσιάζει στάνταρ, ειδικά κατασκευασμένες και προσαρμοσμένες υδραυλικές λύσεις.

Για έρευνα αντικατάστασης ή OEM, στείλτε το σχέδιο του μηχανήματος και τις πλήρεις διαστάσεις του κυλίνδρου. Το HCIC μπορεί να ελέγξει τις απαιτήσεις τοποθέτησης πριν επιβεβαιώσει την τελική προδιαγραφή.

---

X. Ζητήστε προσφορά

Για το μοντέλο 63-4402-104, στείλτε το υπάρχον σχέδιο κυλίνδρου, τις διαστάσεις των πείρων, τις συνθήκες εργασίας και την απαιτούμενη ποσότητα στο HCIC για τεχνικό έλεγχο.
