Κύλινδρος ανύψωσης με καρφίτσα για ανατρεπόμενο φορτηγό

Το 63-4402-120 είναι ένας κύλινδρος ανύψωσης με καρφίτσα της σειράς 4000 για ανατρεπόμενο φορτηγό. Η διάταξη στερέωσής του με δύο ακίδες προορίζεται για εγκατάσταση αρθρωτού μηχανήματος όπου ο κύλινδρος λειτουργεί μεταξύ σταθερών σημείων στερέωσης και ακολουθεί την κίνηση της συνδεδεμένης κατασκευής.

Ο κατάλογος HCIC παραθέτει μια εκτεταμένη διάσταση 125,31 ιντσών (3183 mm), μια κλειστή διάσταση 84,19 ιντσών (2138 mm) και μια θύρα NPTF 3/4 για αυτό το μοντέλο. Ο κατάλογος προσδιορίζει επίσης μια σχεδίαση αυτόματης εξαέρωσης, προ-φορτωμένη συσκευασία V, ρυθμιζόμενο στο πεδίο κοχλιωτό παξιμάδι και μεγαλύτερο μήκος ρουλεμάν για σταθερότητα.

Αυτό το άρθρο καλύπτει μόνο το μοντέλο 63-4402-120.

---

Ι. Τεχνικές Προδιαγραφές

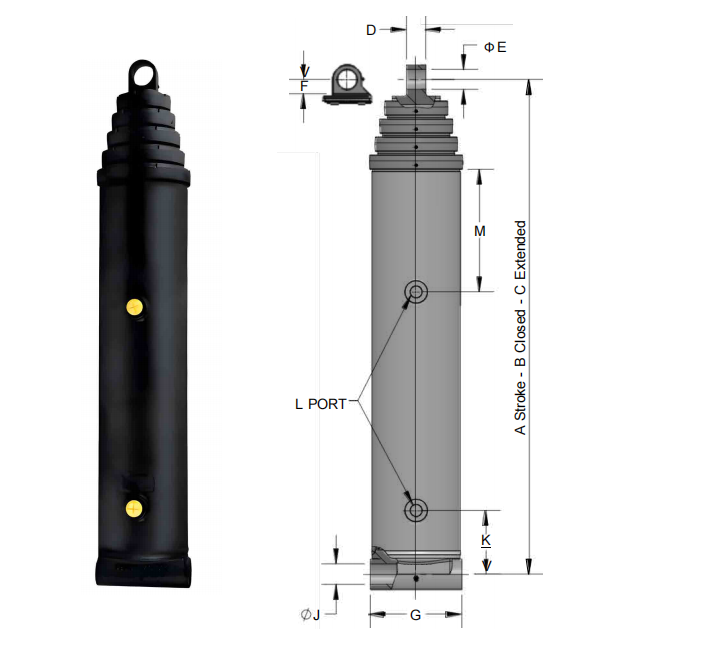

Οι διαστάσεις χρησιμοποιούν τα γράμματα που εμφανίζονται στο σχέδιο καταλόγου HCIC. Επιβεβαιώστε το πλήρες σχέδιο, τις λεπτομέρειες των πείρων, την υδραυλική πίεση και τα κενά εγκατάστασης πριν κάνετε μια παραγγελία.

---

II. Διάταξη τοποθέτησης καρφίτσας

Το 63-4402-120 είναι εγκατεστημένο μεταξύ δύο ακίδων μηχανής. Το ένα άκρο συνδέεται με το σώμα του κυλίνδρου και το άλλο με το στήριγμα στο άκρο της ράβδου. Καθώς το υδραυλικό κύκλωμα επεκτείνει ή αποσύρει τη ράβδο, τα κέντρα των πείρων μεταφέρουν τη γραμμική κίνηση στον συνδεδεμένο μηχανισμό ανατροπής.

Η διάταξη τοποθέτησης απαιτεί ακριβή τοποθέτηση. Πριν αντικαταστήσετε έναν υπάρχοντα ενεργοποιητή, ελέγξτε:

- Κλειστές και εκτεταμένες αποστάσεις κέντρου καρφίτσας

- Διάμετρος πείρου και πλάτος ρουλεμάν

- Ευθυγράμμιση Clevis μέσω της πλήρους κίνησης

- Θέση θύρας και ακτίνα κάμψης σωλήνα

- Διάκενο γύρω από το παξιμάδι και το άκρο της ράβδου

- Μηχανικά στοπ και πιθανά πλευρικά φορτία

Ένα σωστό μήκος καταλόγου δεν επιβεβαιώνει από μόνο του ότι ο κύλινδρος ταιριάζει στο μηχάνημα. Το πλήρες σχέδιο στερέωσης θα πρέπει να εγκριθεί πριν από την παραγωγή.

---

III. Χαρακτηριστικά σχεδίασης που αναφέρονται από το HCIC

3.1 Σχεδιασμός αυτοαιμορραγίας

Ο κατάλογος προσδιορίζει μια σχεδίαση με αυτοδιαρροή για τον κύλινδρο καρφίτσας της σειράς 4000. Αυτή η δυνατότητα μπορεί να βοηθήσει τον κύλινδρο να απελευθερώσει τον παγιδευμένο αέρα κατά τη θέση σε λειτουργία όταν το υδραυλικό σύστημα γεμίζει και λειτουργεί σύμφωνα με τη διαδικασία του εξοπλισμού.

Το σύστημα εξακολουθεί να χρειάζεται κατάλληλες πρακτικές πλήρωσης, αφαίρεσης αέρα και καθαρισμού λαδιού. Η αυτόματη αφαίμαξη δεν αφαιρεί την ανάγκη επιθεώρησης της δεξαμενής, των εύκαμπτων σωλήνων και των συνδέσεων.

3.2 Προφορτωμένη συσκευασία V

Ο κύλινδρος παρατίθεται με προ-φορτωμένη συσκευασία V και αυτορυθμιζόμενο σύστημα ενεργοποίησης ελατηρίου κυμάτων. Ο κατάλογος προσδιορίζει επίσης μια ενεργοποιημένη συσκευασία σφραγίδας "Z" ως προαιρετική επιλογή. Η τελική διάταξη σφράγισης πρέπει να επιβεβαιώνεται σύμφωνα με το υδραυλικό υγρό, τη θερμοκρασία και τις συνθήκες λειτουργίας.

3.3 Ρύθμιση στεγανοποίησης με σπείρωμα και στεγανοποίησης πεδίου

Το παξιμάδι με σπείρωμα παρατίθεται για πρόσθετη αντοχή και ρύθμιση στεγανοποίησης πεδίου. Αυτό δίνει στο προσωπικό συντήρησης μια καθορισμένη διεπαφή σέρβις για εργασίες που σχετίζονται με τη στεγανοποίηση. Πριν από οποιαδήποτε λειτουργία σέρβις, απομονώστε την υδραυλική πίεση, υποστηρίξτε τη συνδεδεμένη δομή και ακολουθήστε τη διαδικασία ασφαλούς συντήρησης του μηχανήματος.

3.4 Μεγαλύτερο μήκος ρουλεμάν

Το HCIC παραθέτει μεγαλύτερο μήκος ρουλεμάν για σταθερότητα. Αυτό σχετίζεται με έναν ενεργοποιητή που μετακινεί μια αρθρωτή δομή μεταξύ δύο ακίδων. Εξακολουθούν να απαιτούνται σωστή ευθυγράμμιση των πείρων, η κατάσταση σχισίματος και η καθοδήγηση από την πλευρά της μηχανής, επειδή ο κύλινδρος δεν προορίζεται να αντισταθμίσει την ανεξέλεγκτη πλευρική φόρτιση.

---

IV. Αρχή Εργασίας

Η υδραυλική πίεση δρα στο έμβολο για να δημιουργήσει γραμμική κίνηση της ράβδου. Το σώμα του κυλίνδρου και το άκρο της ράβδου μεταδίδουν αυτή την κίνηση μέσω των δύο καρφιτσωμένων συνδέσεων. Η υδραυλική αντλία και η βαλβίδα ελέγχου καθορίζουν τη ροή λαδιού, ενώ η προστασία πίεσης του κυκλώματος περιορίζει τις συνθήκες λειτουργίας.

Για το μοντέλο 63-4402-120, ο κατάλογος δίνει τις κλειστές και εκτεταμένες τιμές διαστάσεων που χρησιμοποιούνται για τον έλεγχο του διαθέσιμου φακέλου διαδρομής. Ο σχεδιαστής του μηχανήματος πρέπει να επιβεβαιώσει ότι η δομή ανατροπής μπορεί να κινηθεί σε όλο το εύρος της χωρίς να δεσμεύει, να πέφτει προς τα έξω ή να πιέζει τον κύλινδρο σε μια ακούσια διαδρομή φορτίου.

---

V. Κύρια πλεονεκτήματα προϊόντος

- Στερέωση καρφίτσας για εξοπλισμό αρθρωτής ανατροπής

- 125,31 in / 3183 mm εκτεταμένη διάσταση που αναφέρεται στον κατάλογο

- Υδραυλική θύρα NPTF 3/4

- Σχέδιο αυτοαιμορραγίας που αναφέρεται από το HCIC

- Προφορτωμένο V-packing με αυτορυθμιζόμενο ελατήριο κυμάτων

- Προαιρετική ενεργοποιημένη συσκευασία σφραγίδας "Z" που αναγράφεται στον κατάλογο

- Κοχλιωτό παξιμάδι για πρόσθετη αντοχή και ρύθμιση στεγανοποίησης πεδίου

- Μεγαλύτερο μήκος ρουλεμάν για σταθερότητα

- Διαστάσεις ίντσας και χιλιοστού για σχεδιασμό εγκατάστασης

---

VI. Εφαρμογή και Εφαρμογή

Η Σειρά 4000 παρουσιάζεται στον κατάλογο HCIC ως λύση υδραυλικής ανατροπής. Το μοντέλο 63-4402-120 είναι κατάλληλο για εξέταση όταν ο εξοπλισμός απαιτεί κύλινδρο καρφίτσας και η διεπαφή του μηχανήματος ταιριάζει με τον αναφερόμενο φάκελο διαστάσεων.

Ο αγοραστής θα πρέπει να επαληθεύσει τη διαδρομή φορτίου, την ευθυγράμμιση των πείρων, την ταχύτητα λειτουργίας, την πίεση, τον τύπο λαδιού και τη διαδρομή του σωλήνα. Η μεγαλύτερη εκτεταμένη διάσταση καθιστά ιδιαίτερα σημαντικό τον προγραμματισμό της εγκατάστασης: ελέγξτε τη θέση μεταφοράς ή αναδίπλωσης, τη θέση πλήρους ανατροπής και όλες τις ενδιάμεσες θέσεις πριν επιβεβαιώσετε την τοποθέτηση.

---

VII. Πληροφορίες που απαιτούνται για προσφορά

Δώστε τις ακόλουθες λεπτομέρειες για να λάβετε μια αξιολόγηση για το συγκεκριμένο έργο:

1. Τύπος μηχανής και λειτουργία ανατροπής

2. Υπάρχοντα κλειστά και εκτεταμένα κέντρα καρφίτσας

3. Διάμετρος πείρου, πλάτος σχισμής και διάταξη ρουλεμάν

4. Απαιτούμενη πίεση λειτουργίας και ροή αντλίας

5. Υδραυλικό υγρό και θερμοκρασία λειτουργίας

6. Προσανατολισμός θύρας και δρομολόγηση εύκαμπτου σωλήνα

7. Προτίμηση σφράγισης ή απαίτηση συμβατότητας με υγρά

8. Μηχανικές πληροφορίες στάσης και εκκένωσης

9. Ποσότητα και προορισμός

10. Υπάρχον σχέδιο, δείγμα μετρήσεων ή φωτογραφίες

Αυτές οι λεπτομέρειες επιτρέπουν τον έλεγχο των διαστάσεων του κυλίνδρου σε σχέση με το πραγματικό μηχάνημα και όχι μόνο με ένα ονομαστικό όνομα μοντέλου.

---

VIII. FAQ

---

IX. Σχετικά με το HCIC

Η HCIC κατασκευάζει υδραυλικούς κυλίνδρους και υδραυλικές μονάδες ισχύος για βιομηχανικές εφαρμογές. Ο επίσημος ιστότοπος της παρουσιάζει στάνταρ, ειδικά κατασκευασμένες και προσαρμοσμένες υδραυλικές λύσεις.

Για ένα έργο αντικατάστασης 63-4402-120 ή OEM, στείλτε το υπάρχον σχέδιο κυλίνδρου και λεπτομέρειες διεπαφής μηχανής. Το HCIC μπορεί να ελέγξει την τοποθέτηση και να επιβεβαιώσει την τελική διαμόρφωση πριν από την παραγωγή.

X. Ζητήστε προσφορά

Για το μοντέλο 63-4402-120, στείλτε το σχέδιο του μηχανήματος, τις διαστάσεις των πείρων, τις συνθήκες λειτουργίας και την απαιτούμενη ποσότητα στο HCIC για τεχνικό έλεγχο.

Τμήμα Εξαγωγών HCIC
