Έχετε έναν νεκρό κύλινδρο σε μια μηχανή. Το μηχάνημα είναι κάτω. Χρειάζεσαι αντικατάσταση, γρήγορα.
Παραγγείλετε χωρίς μέτρηση και παίζετε στοίχημα: ο νέος κύλινδρος έχει τη σωστή οπή αλλά τη λάθος διαδρομή — τελειώνει πριν ολοκληρωθεί η δουλειά. Ή τα μάτια καρφίτσας είναι ένα τέταρτο της ίντσας πολύ μικρά. Ή οι θύρες είναι λάθος νήμα. Το μηχάνημα παραμένει εκτός λειτουργίας άλλες δύο εβδομάδες ενώ το λάθος μέρος επιστρέφει.
Μια προσεκτική μέτρηση διαρκεί σαράντα λεπτά. Μετατρέπει το "νομίζω ότι είναι τόσο μεγάλο" σε ένα σχέδιο από το οποίο μπορεί να φτιάξει ένα εργοστάσιο. Κάθε ώρα που αφιερώνετε στη μέτρηση είναι μια ώρα που δεν ξοδεύετε περιμένοντας μια αντικατάσταση που δεν ταιριάζει.
Αυτός ο οδηγός καλύπτει τις έξι μετρήσεις που χρειάζεστε: οπή, ράβδος, διαδρομή, συνολικά μήκη, τοποθέτηση και θύρες.
- Δαγκάνες (μια φθηνή ψηφιακή δαγκάνα 6 ιντσών είναι μια χαρά)
- Μεζούρα ή χάλυβας
- Ένα στυλό και χαρτί (ή το τηλέφωνό σας)
-Μια κάμερα
- Καθαρίστε το πανί — σκουπίστε τη ράβδο και τις θύρες πριν από τη μέτρηση
Τίποτα εξωτικό. Ένας όροφος καταστήματος έχει όλα αυτά.
Η οπή είναι η εσωτερική διάμετρος της κάννης — το τμήμα μέσα στο οποίο ολισθαίνει το έμβολο. Καθορίζει τη δύναμη του κυλίνδρου.
Εμβαδόν εμβόλου = π × (Διάμετρος/2)²
Δύο παραδείγματα για να δείξουμε γιατί έχει σημασία:
- Διάτρηση 3" στα 2000 PSI → 14.137 λίβρες δύναμης ώθησης
- Διάτρηση 4" στα 2000 PSI → 25.133 λίβρες δύναμης ώθησης
Ίδια πίεση, 78% περισσότερη δύναμη. Γι' αυτό η οπή είναι ο πρώτος αριθμός που ζητά ένα εργοστάσιο.
Πώς να μετρήσετε:Εάν ο κύλινδρος είναι αποσυναρμολογημένος, δαγκώστε απευθείας το εσωτερικό της κάννης. Εάν εξακολουθεί να είναι συναρμολογημένο, μην το πιέζετε - η οπή είναι συχνά τυπωμένη στην κάννη ή στην πινακίδα δεδομένων. Αναζητήστε μια στάμπα όπως "3.00 BORE" ή έναν αριθμό μοντέλου. Στείλτε μας μια φωτογραφία οποιασδήποτε σφράγισης. μπορούμε να διαβάσουμε την οπή από το μοντέλο.

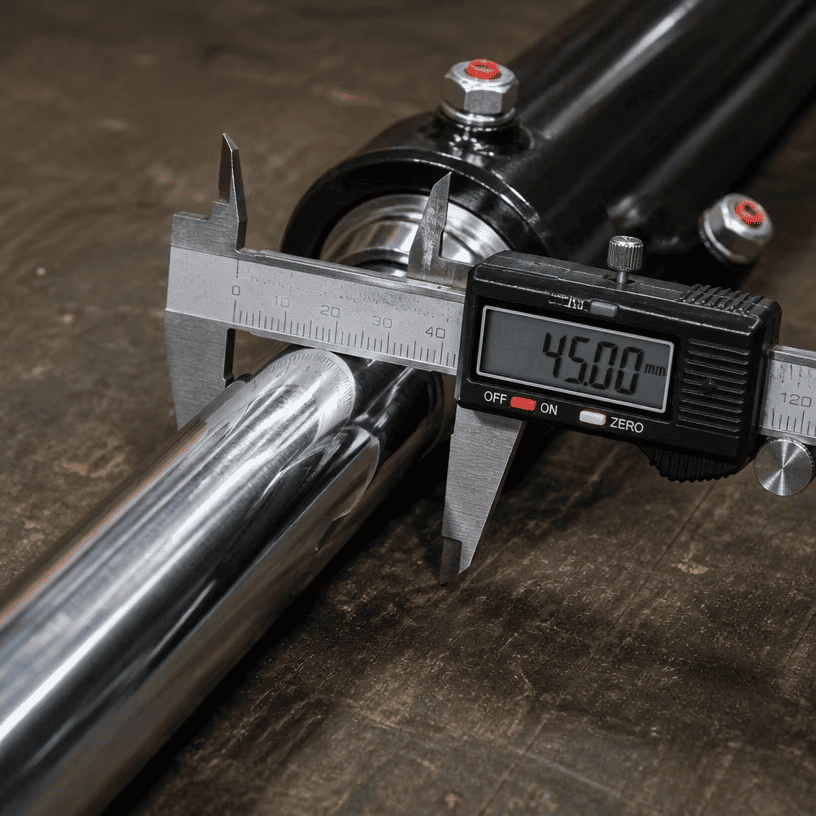

Η διάμετρος της ράβδου έχει σημασία για δύο λόγους: αντοχή και εφαρμογή σφράγισης.
Πώς να μετρήσετε:Δαγκώστε τη ράβδο όπου είναι καθαρή — κοντά στον αδένα, όχι στην άκρη όπου μπορεί να φορεθεί. Καθαρίστε το πρώτα. Μια σκονισμένη ράβδος είναι μεγαλύτερη από ό,τι είναι.
Ελέγξτε για φθορά. Εάν η ράβδος δείχνει βαρύ σκοράρισμα, τρύπημα ή φθαρμένο σκαλοπάτι στο σημείο που οδηγεί η φώκια, πείτε το στην ερώτησή σας. Μια φθαρμένη ράβδος σημαίνει ότι το μηχάνημα μπορεί να έχει πρόβλημα λανθασμένης ευθυγράμμισης — ο νέος κύλινδρος θα φθαρεί με τον ίδιο τρόπο εάν δεν διορθωθεί η αιτία.

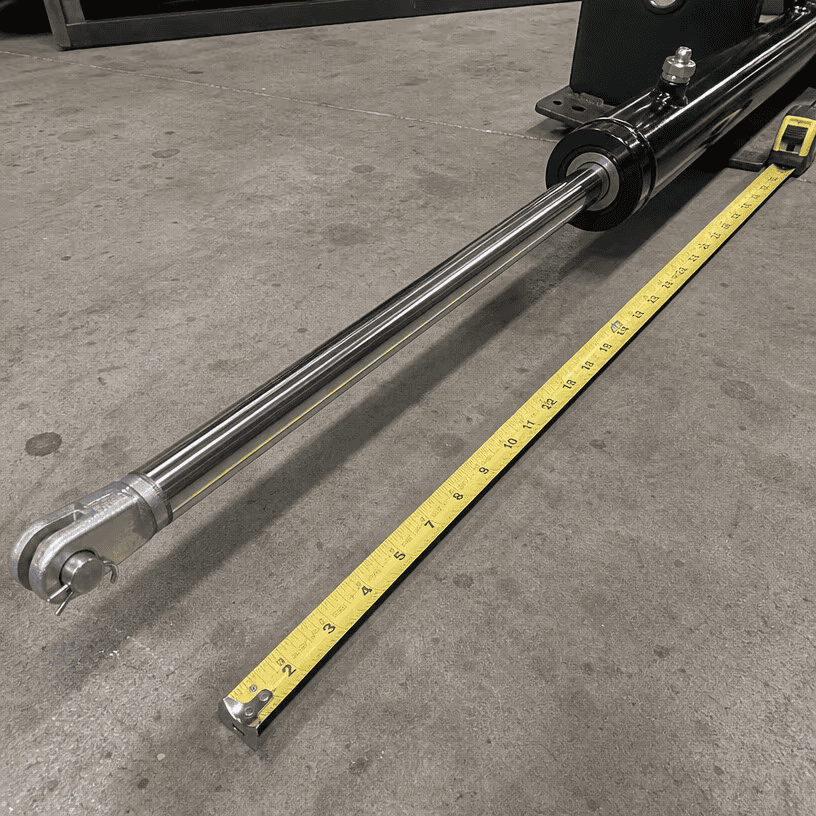

Η διαδρομή είναι η απόσταση που διανύει η ράβδος, από την πλήρη ανάσυρση έως την πλήρη έκταση. Εδώ συμβαίνουν τα περισσότερα λάθη μέτρησης.
Λάθος τρόπος:Μαντεύοντας από την εκτεθειμένη ράβδο όταν ο κύλινδρος είναι εκτός μηχανής.
1. Μετρήστε τον κύλινδρο που έχει ανασυρθεί πλήρως — από άκρη σε άκρη, καρφιτσώστε από κέντρο σε καρφίτσα από το κέντρο. Ονομάστε αυτό R.
2. Μετρήστε τον κύλινδρο σε πλήρη έκταση — από άκρη σε άκρη, καρφιτσώστε από κέντρο σε καρφίτσα από το κέντρο. Ονομάστε αυτό Ε.
3. Διαδρομή = E − R (για έναν τυπικό κύλινδρο, η διαδρομή της ράβδου ισούται με τη διαφορά στο συνολικό μήκος μεταξύ εκτεταμένου και ανασυρόμενου).
Παράδειγμα: ανάσυρση 24 ιντσών, επέκταση 60 ίντσες → διαδρομή 36 ίντσες.
Εάν ο κύλινδρος βρίσκεται στο μηχάνημα, μπορείτε να μετρήσετε τη διαδρομή στη θέση του: σημειώστε τη ράβδο στον αδένα, εκτείνετε πλήρως, μετρήστε την εκτεθειμένη ράβδο — αυτό το εκτεθειμένο μήκος είναι η διαδρομή.
Ποτέ μην ανακατεύετε μονάδες. Μετρήστε τα πάντα σε ίντσες ή τα πάντα σε χιλιοστά. Ένας κύλινδρος που αναφέρεται με διαδρομή 36" και διαδρομή 900 mm δεν είναι ο ίδιος κύλινδρος.

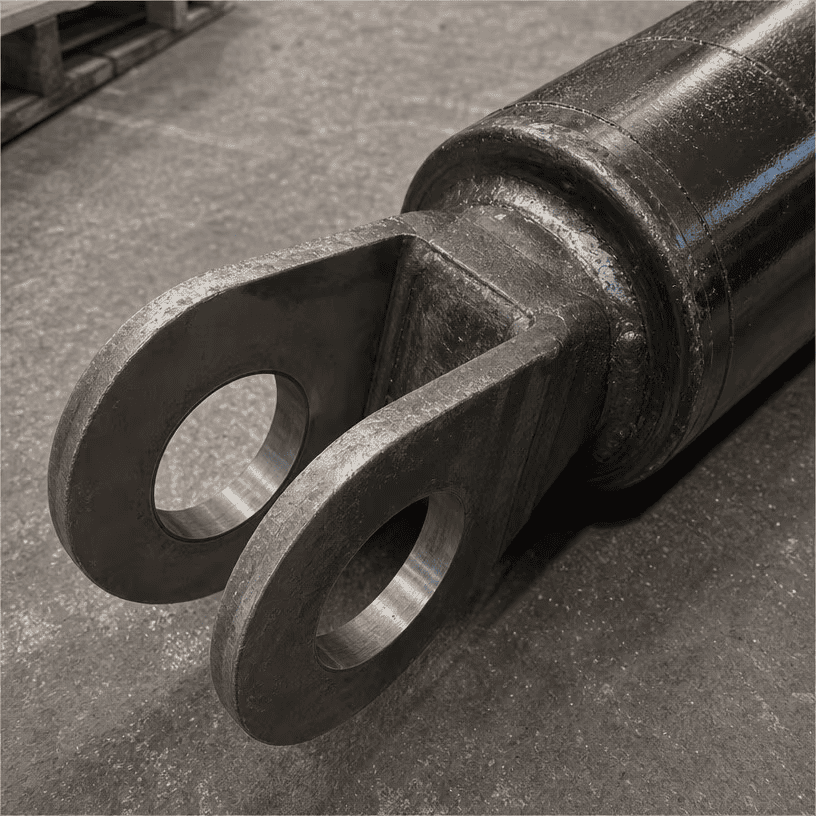

Η τοποθέτηση είναι ο τρόπος με τον οποίο ο κύλινδρος προσαρμόζεται στο μηχάνημα. Αυτή είναι η δεύτερη πιο κοινή πηγή λανθασμένων παραγγελιών.
Μάτι καρφίτσας (clevis): Μετρήστε τη διάμετρο της οπής της καρφίτσας και το πλάτος μεταξύ των αυτιών. Σημειώστε επίσης την απόσταση από το κέντρο της οπής καρφίτσας μέχρι το άκρο της κάννης/ράβδου — τα εργοστάσια κατασκευάζουν από αυτές τις διαστάσεις.
Σταυρός σωλήνας: Μετρήστε την εξωτερική διάμετρο του σωλήνα και την απόσταση μεταξύ των άκρων του σωλήνα.
Φλάντζα ή κορμός: Σημειώστε το σχέδιο της οπής του μπουλονιού, το μέγεθος του μπουλονιού και το πάχος της φλάντζας. Για κορμούς, η διάμετρος του πείρου και η θέση του κορμού κατά μήκος της κάννης.
Το πιο σημαντικό: η καρφίτσα στο κέντρο. Όταν δίνετε συνολικά μήκη (ανασυρόμενα και εκτεταμένα), δώστε τους καρφίτσα από κέντρο σε κέντρο καρφίτσας — αυτή είναι η διάσταση που βλέπει το μηχάνημα. Η μέτρηση στο εξωτερικό των ματιών προσθέτει το πάχος του ματιού καρφίτσας δύο φορές και η αντικατάστασή σας θα είναι πολύ μεγάλη.

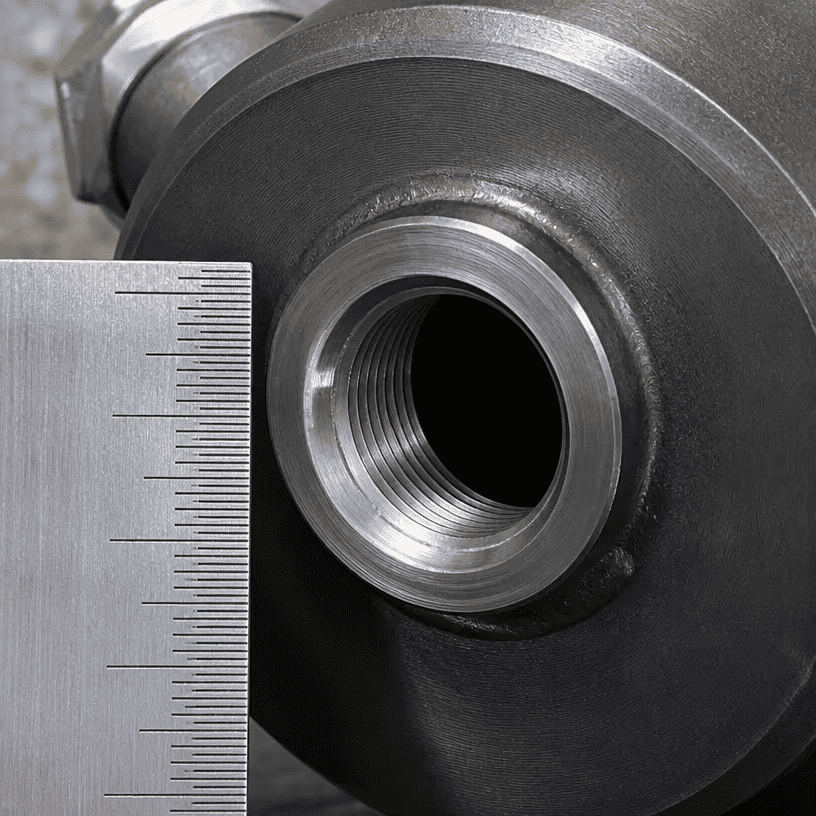

Οι θύρες είναι εκεί που συνδέονται οι σωλήνες. Λάθος το νήμα και τίποτα δεν ταιριάζει.
Τέσσερα κοινά πρότυπα: SAE (νημάτια UNF), NPT (κωνικός σωλήνας), BSP (Βρετανικός παράλληλος) και μετρικός.
Τρόπος μέτρησης: Διαμετρήστε τη διάμετρο της θύρας και, στη συνέχεια, μετρήστε τα νήματα πάνω από μία ίντσα (για ίντσες) ή 10 mm (για μετρικό). Συγκρίνω
| Νήμα | Τυπικό μέγεθος σε κυλίνδρους | Σημειώσεις |
|---|---|---|
| SAE O-ring (στυλ JIC) | #6, #8, #10 | Ευθεία, το O-ring σφραγίζει το πρόσωπο |
| NPT | 1/4", 3/8", 1/2" | Κωνικό, σφραγίδες στα νήματα |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Παράλληλο ή κωνικό βρετανικό πρότυπο |
| Μετρικός | Μ18×1,5, Μ22×1,5 | Ευθείες μετρικές κλωστές |
Δεν είστε σίγουροι; Φωτογραφίαράψτε το λιμάνι με έναν χάρακα δίπλα του και στείλτε τη φωτογραφία. Αναγνωρίζουμε το νήμα από την εικόνα — πιο γρήγορα και ασφαλέστερα από το να μαντέψουμε.
1. Λανθασμένη μέτρηση διαδρομής — μαντέψτε αντί για μέτρηση μήκους που ανασύρονται και εκτείνονται.
2. Μέτρηση του συνολικού μήκους προς το εξωτερικό των ματιών — χρησιμοποιείτε πάντα καρφίτσα από το κέντρο προς το κέντρο.
3. Ανάμιξη ιντσών και χιλιοστών — ένας κύλινδρος σε δύο συστήματα μονάδων.
4. Μέτρηση μιας φθαρμένης ράβδου — η ράβδος είναι πιο λεπτή εκεί που έχει φθαρεί. καθαρίστε το και μετρήστε στην άκρη του αδένα.
5. Ξεχάστε τις διαμέτρους των πείρων — η οπή είναι σωστή, οι οπές στερέωσης είναι λάθος και ο κύλινδρος δεν θα καρφωθεί.
6. Χωρίς φωτογραφίες — μια φωτογραφία του κυλίνδρου, της πινακίδας δεδομένων, της στερέωσης και των θυρών απαντά στις μισές ερωτήσεις πριν καν στείλετε τους αριθμούς.
Συμπληρώστε αυτό και στείλτε το με το ερώτημά σας:
| Μέτρηση | Αξία | Μονάδα (σε / mm) |
|---|---|---|
| Οπή | ||
| Διάμετρος ράβδου | ||
| Κτύπημα | ||
| Ανασυρόμενο μήκος (καρφίτσα από κέντρο σε κέντρο καρφίτσας) | ||
| Εκτεταμένο μήκος (καρφίτσα από κέντρο σε κέντρο καρφίτσας) | ||
| Τύπος στερέωσης (καρφίτσα / αυλάκι / εγκάρσιος σωλήνας / φλάντζα / κορμός) | ||
| Διάμετρος οπής καρφίτσας (αν καρφίτσα μάτι) | ||
| Θύρα θύρας (SAE / NPT / BSP / μέτρηση) | ||
| Μέγεθος θύρας | ||
| Επισυνάπτονται φωτογραφίες; (κύλινδρος, πινακίδα δεδομένων, βάση, θύρες) |
Στείλτε το φύλλο εργασίας, συν:
1. Φωτογραφίες του κυλίνδρου — πλάγια όψη, άκρα τοποθέτησης, θύρες, πινακίδα δεδομένων
2. Οποιαδήποτε σφράγιση ή αριθμός ανταλλακτικού στην κάννη
3. Η μάρκα και το μοντέλο του μηχανήματος, εάν είναι γνωστά
Κατασκευάζουμε ανταλλακτικά από τις μετρήσεις σας ή διασταυρώνουμε τον αριθμό του ανταλλακτικού με τον κατάλογό μας — όποιο από τα δύο σας δίνει τον σωστό κύλινδρο πιο γρήγορα. Εάν κάτι στις μετρήσεις σας δεν αθροίζεται, οι μηχανικοί μας θα ρωτήσουν πριν κόψουμε χάλυβα. Δεν μαντεύουμε.
Jinan Huachen Industrial Co., Ltd. Ιδρύθηκε το 1998. Jinan, Shandong, Κίνα. Τρία εργοστάσια. 300+ εργαζόμενοι. 25+ μηχανικοί. Εξαγωγές σε 50+ χώρες. Κατασκευάζουμε υδραυλικούς κυλίνδρους και μονάδες ισχύος — τηλεσκοπικούς, συνδετήρες, συγκολλημένες, απορριμματοφόρα, ρυμουλκούμενο απορριμμάτων και προσαρμοσμένες αντικαταστάσεις που κατασκευάζονται στα μέτρα σας. ISO 9001:2015. Εσωτερική λείανση, επεξεργασία QPQ και δοκιμή πίεσης.
David Song — Τμήμα Εξαγωγών
- WhatsApp / Τηλέφωνο: +86 153 7619 8599
- Email: davidsong@mail.huachen.cc
- Ιστοσελίδα: http://jnhcic.com/
- Διεύθυνση: Κτήριο A9, Yinfeng International Biology City, No. 1177 Chunlan Road, High-tech Zone, Jinan City, Shandong Province, Κίνα
Στείλτε το φύλλο εργασίας και τις φωτογραφίες σας. Απαντάμε με έλεγχο τοποθέτησης και προσφορά εντός 24 ωρών τις εργάσιμες ημέρες.
