Ένας πνευματικός κύλινδρος μονής δράσης παράγει ώση ή δύναμη εργασίας μόνο σε μία μόνο κατεύθυνση. Χρησιμοποιεί ένα ενσωματωμένο ελατήριο ή εξωτερικές δυνάμεις όπως η βαρύτητα, τα βάρη ή η μηχανική κίνηση για να ανασύρει το έμβολο πίσω στο σημείο εκκίνησης.
Αυτοί οι κύλινδροι διαθέτουν μόνο μία θύρα εισόδου αέρα, η οποία τροφοδοτεί πεπιεσμένο αέρα στο θάλαμο για να ωθήσει το έμβολο στη θέση στόχο.
Οι πνευματικοί κύλινδροι μονής δράσης κατασκευάζονται για εργασίες μονής κατεύθυνσης, οι συνήθεις χρήσεις περιλαμβάνουν σύσφιξη, τοποθέτηση εξαρτημάτων, σήμανση, κινήσεις μικρής διαδρομής και εργασίες συναρμολόγησης ελαφρού τύπου.

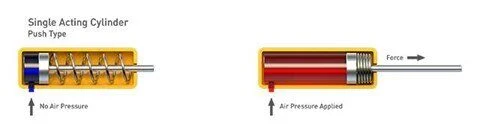

(1). Η εφαρμογή της πίεσης του αέρα παράγει μια ώθηση, «σπρώχνοντας» έτσι το έμβολο:

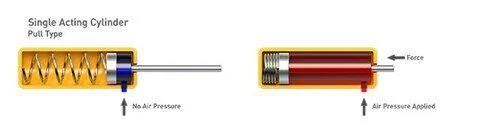

(2). Η εφαρμογή της πίεσης αέρα παράγει μια ώθηση, «τραβώντας» έτσι το έμβολο:
Απλή, απλή κατασκευή
Συμπαγής, αποδοτική κατασκευή χώρου
Χαμηλότερο κόστος για βαλβίδες ελέγχου και σωληνώσεις γραμμής αέρα
Χρησιμοποιεί τον μισό πεπιεσμένο αέρα σε σύγκριση με έναν κύλινδρο διπλής δράσης ίδιου μεγέθους
Η πλευρά επιστροφής του ελατηρίου είναι ανοιχτή στον αέρα του περιβάλλοντος, αφήνοντας τη σκόνη και τα συντρίμμια να εισχωρήσουν μέσα, γεγονός που προκαλεί βλάβες και μειώνει τη διάρκεια ζωής του κυλίνδρου
Η απόδοση του ελατηρίου εξασθενεί με την πάροδο του χρόνου, οδηγώντας σε ασταθείς τελικές θέσεις
Η διάμετρος της οπής και το μήκος διαδρομής περιορίζονται από το εσωτερικό μέγεθος και την αντοχή του ελατηρίου
Μικρή πτώση της δύναμης ώθησης, καθώς το ελατήριο αντιστέκεται στην κίνηση του εμβόλου προς τα εμπρός

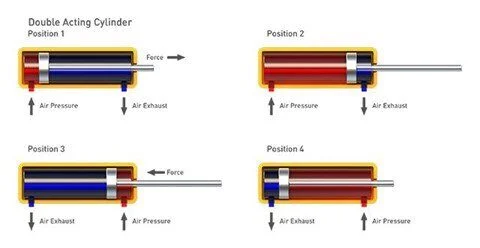

Ένας πνευματικός κύλινδρος διπλής ενέργειας παράγει δύναμη και προς τις δύο κατευθύνσεις, σπρώχνοντας το έμβολο προς τα έξω και τραβώντας το πίσω προς τα μέσα.
Αυτός ο σχεδιασμός διαθέτει μια θύρα αέρα σε κάθε άκρο και εκτρέπει τον αέρα υψηλής πίεσης μεταξύ των δύο θυρών για να οδηγεί το έμβολο εμπρός και πίσω. Είναι απαραίτητο για εργασίες που απαιτούν αμφίδρομη κίνηση, όπως το άνοιγμα και το κλείσιμο βιομηχανικών πυλών και αποσβεστήρα.
Οι κύλινδροι διπλής ενέργειας είναι οι πιο ευρέως χρησιμοποιούμενοι γραμμικοί ενεργοποιητές, αντιπροσωπεύοντας περίπου το 95% των κυλίνδρων που εφαρμόζονται στα συστήματα πνευματικού ελέγχου.
Αποτελούν τη βέλτιστη επιλογή για λειτουργίες βαρέως τύπου, μεγάλες διαδρομές και απαιτήσεις υψηλής δύναμης που δεν μπορούν να ικανοποιήσουν οι κύλινδροι μονής δράσης. Τα μικρά μοντέλα διπλής ενέργειας λειτουργούν επίσης για εργασίες που απαιτούν ακριβείς, σταθερές τελικές θέσεις τόσο σε εκτεταμένες όσο και σε ανάσυρση διαδρομής.
Δείτε πώς λειτουργούν:
- Σχεδόν όλοι οι πνευματικοί κύλινδροι του προτύπου ISO χρησιμοποιούν σχεδιασμό διπλής ενέργειας
- Μεγαλύτερο εύρος μεγεθών οπών και μηκών διαδρομής από τα μοντέλα μονής δράσης
- Πολλές προσαρμοσμένες τροποποιήσεις για το βασικό πλαίσιο διπλής ενέργειας
- Χωρίς ενσωματωμένο κλείδωμα για να κρατά το έμβολο σταθερό σε θέσεις μεσαίας διαδρομής
- Ο αέρας είναι συμπιέσιμος, επομένως οι εφαρμογές τροφοδοσίας χρειάζονται έναν υδραυλικό βοηθητικό κύλινδρο για ομαλή, σταθερή κίνηση
- Οι μονάδες μεγάλης διαδρομής χρειάζονται επιπλέον στήριξη ράβδου εμβόλου για να σταματήσουν να λυγίζουν και να διατηρούν την ομαλή λειτουργία τους
