Η HCIC είναι κορυφαίος παγκόσμιος κατασκευαστής προσαρμοσμένων προϊόντωνυδραυλικοί κύλινδροικαι μονάδες ισχύος από το 1998, ανακοίνωσε σήμερα την επίσημη θέση σε λειτουργία της νέας γραμμής παραγωγής Automated CNC Skiving & Roller Burnishing (SRB) πολλών εκατομμυρίων δολαρίων.
Εγκατεστημένη στην κύρια μονάδα παραγωγής υδραυλικών του HCIC, αυτή η προηγμένη εγκατάσταση μηχανικής κατεργασίας βαρέως τύπου έχει σχεδιαστεί ειδικά για φινίρισμα σε βαθιές οπές χαλύβδινων κυλίνδρων κυλίνδρων χωρίς ραφή. Η εγκατάσταση μπορεί να επεξεργαστεί εσωτερικές διαμέτρους σωλήνων από Ø50 mm έως Ø400 mm (1,97" έως 15,75") και μήκη εργασίας μονής διέλευσης έως 12 μέτρα (39,4 πόδια), επεκτείνοντας σημαντικά το εύρος ζώνης κατασκευής του HCIC για εξόρυξη, γερανούς, θαλάσσιους, βιομηχανικούς μηχανισμούς μεγάλης διαδρομής και μεγάλης διάρκειας.
| Διαδικασία μηχανικής κατεργασίας | Συνδυασμένο Skiving Single-Pass CNC & Roller Burnish |
|---|---|
| Εύρος εσωτερικής διαμέτρου σωλήνα (διάτρηση). | Ø50 mm έως Ø400 mm (1,97" έως 15,75") |
| Μέγιστο μήκος διαδρομής ενός περάσματος | Έως 12.000 mm (12,0 μέτρα / 39,4 πόδια) |
| Επιτευχθείσα τραχύτητα επιφάνειας (Ra) | Ra 0,08 έως 0,20 μm (3,2 έως 8,0 μικροίντσες) |
| Πρότυπο ανοχής διάτρησης | Κατηγορία διαστάσεων οπής υψηλής ακρίβειας ISO H8 / H9 |
| Δυνατότητα υλικού σωλήνα | St52-3, E355, 27SiMn, 4140, Q355JR Αλουμίνιοι χάλυβες |
| Ενσωμάτωση ποιοτικού ελέγχου | Ενσωματωμένος μετρητής πάχους υπερήχων & πολλαπλών σημείων αέρα |
Για δεκαετίες,υδραυλικός κύλινδροςΗ κατασκευή βασιζόταν σε τραχιά διάτρηση πολλαπλών βημάτων ακολουθούμενη από λειαντική πέτρα πολλαπλών περασμάτων. Ενώ είναι λειτουργικό, η παραδοσιακή λείανση είναι αργή, δημιουργεί υψηλά αναλώσιμα απόβλητα και μπορεί να αφήσει μικροσκοπικές μικροαυλακώσεις διασταύρωσης που επιταχύνουν τη φθορά των ελαστομερών σφραγίδων.
Η αυτοματοποιημένη γραμμή κυλίνδρων γυαλίσματος κυλίνδρων χιονοδρομίας CNC HCIC αντικαθιστά αυτές τις διαδοχικές λειτουργίες με ένα ενιαίο συνεχές πέρασμα υψηλής απόδοσης:

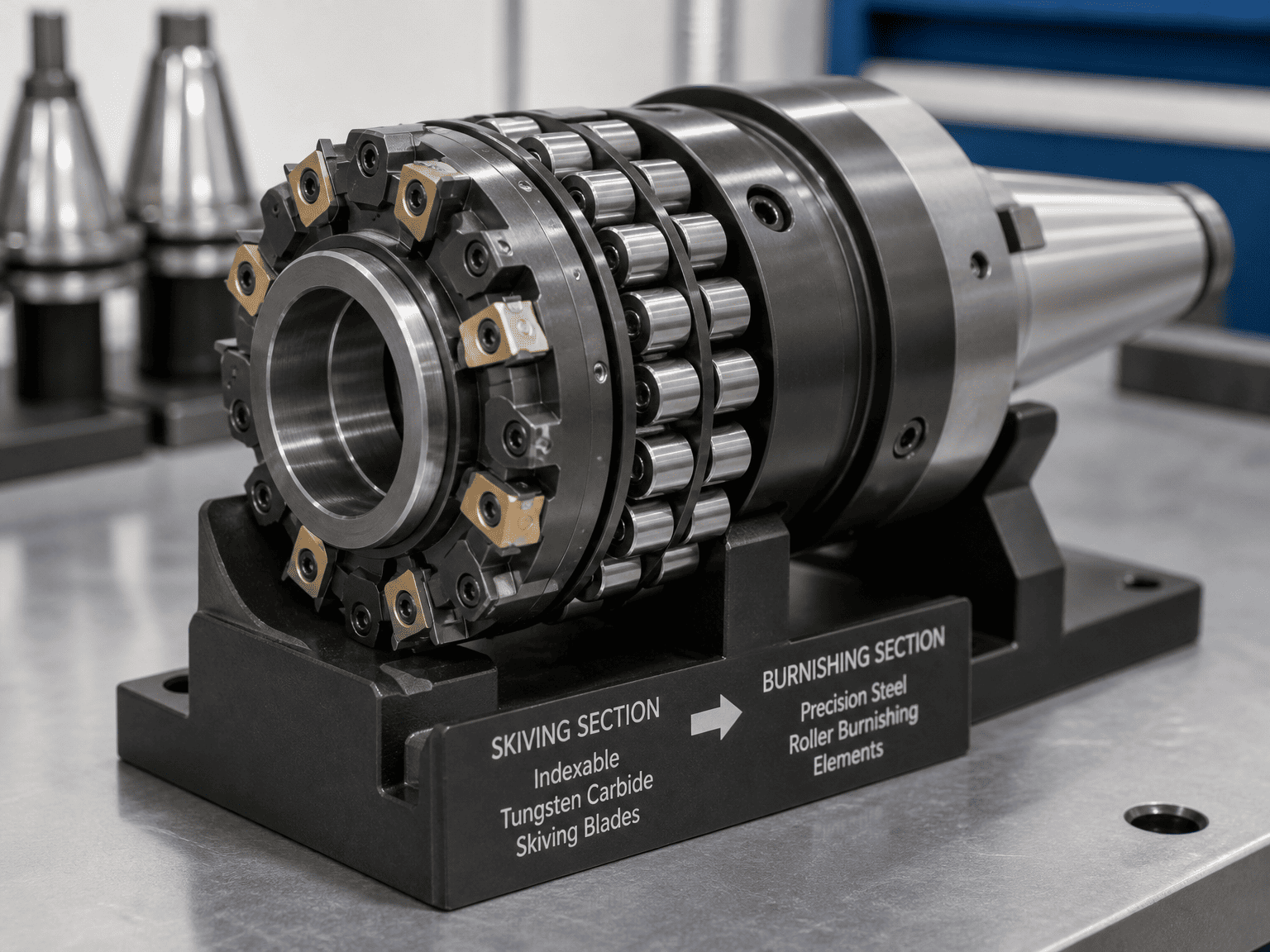

Κατά τη διάρκεια της λειτουργίας, τα υψηλής ακρίβειας ένθετα από καρβίδιο αφαιρούν την εκροή και την κωνικότητα του ακατέργαστου σωλήνα. Αμέσως πίσω από την κοπτική κεφαλή, οι κύλινδροι από σκληρυμένο χάλυβα ασκούν έντονη ακτινική πίεση στο τοίχωμα της οπής. Αυτή η μηχανική πλαστική παραμόρφωση ισοπεδώνει τις μικροσκοπικές μεταλλικές κορυφές σε κοιλάδες, δημιουργώντας μια εξαιρετικά λεία επιφάνεια που μοιάζει με καθρέφτη ($Ra \le 0,15\text{ }\mu\text{m}$) που μειώνει δραματικά την τριβή της στεγανοποίησης και αποτρέπει τη μικροτριβή.
Σε αντίθεση με τις διαδικασίες κοπής ή λείανσης που εισάγουν υπολειπόμενη επιφανειακή τάση εφελκυσμού, η στίλβωση με ρολό προκαλεί βαθιές υπολειμματικές τάσεις συμπίεσης στο εσωτερικό τοίχωμα του σωλήνα. Αυτή η σκλήρυνση με ψυχρή εργασία αυξάνει τη σκληρότητα της επιφάνειας κατά 15% έως 30%, ενισχύοντας σημαντικά την αντίσταση στο ράγισμα λόγω κόπωσης υψηλής πίεσης και στην εσωτερική διαστολή του κυλίνδρου υπό βαριά κυκλικά φορτία.
Η παραδοσιακή διάνοιξη βαθιάς οπής και η λείανση ενός εκσκαφέα βαρέως τύπου 8 μέτρων ή μιας τηλεσκοπικής κάννης πολλαπλών σταδίων απαιτούσαν συχνά 4 έως 6 ώρες χρόνου κύκλου μηχανής. Η αυτοματοποιημένη σειρά CNC SRB ολοκληρώνει τον ίδιο σωλήνα σε λιγότερο από 25 λεπτά, μειώνοντας τους συνολικούς χρόνους παραγωγής παρτίδας κυλίνδρων από το τυπικό βιομηχανικό πρότυπο 6 έως 8 εβδομάδων σε μόλις 3 έως 4 εβδομάδες.

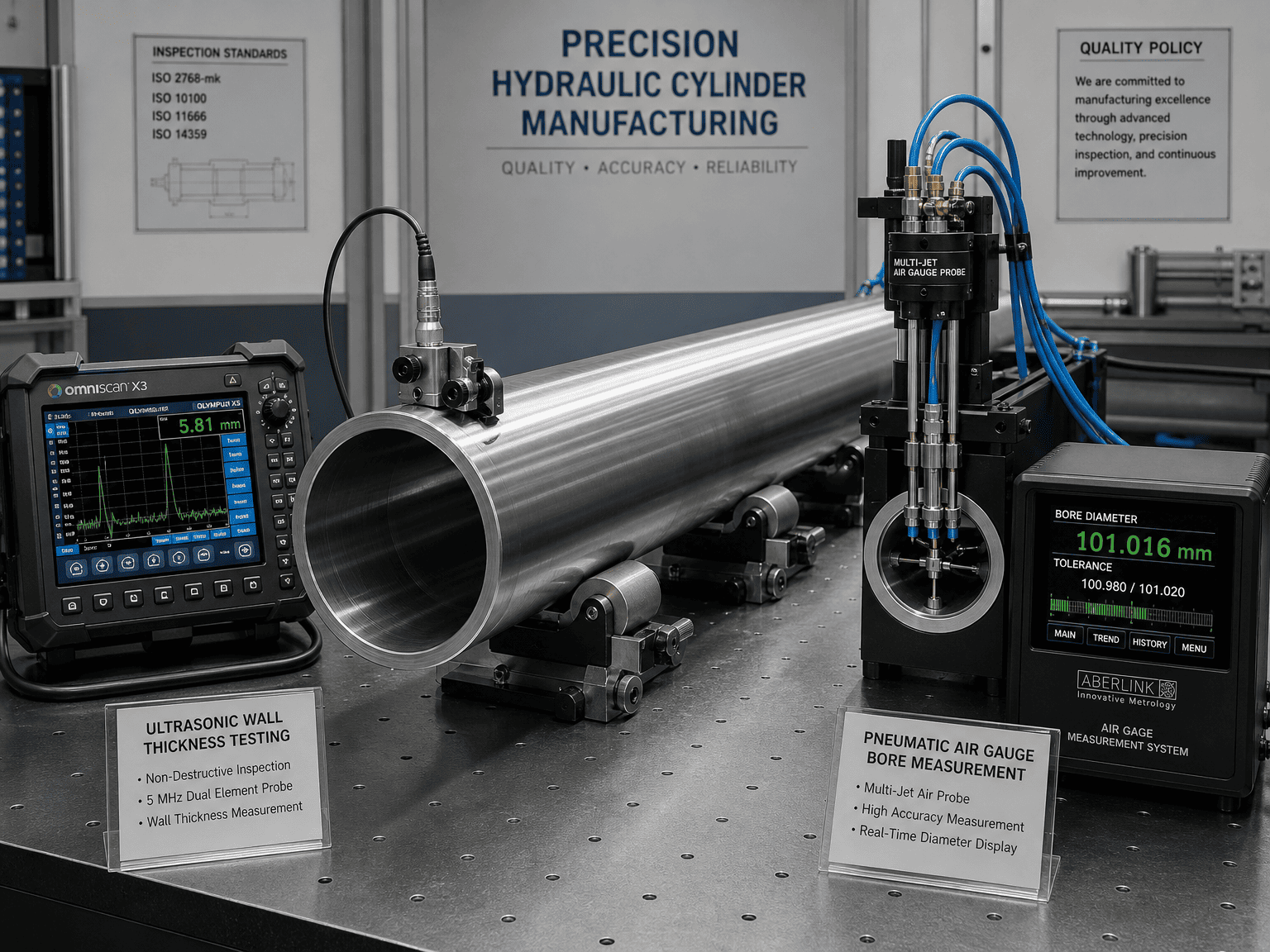

Για να διασφαλιστεί η παράδοση χωρίς ελαττώματα στις παγκόσμιες εξαγωγικές αγορές, η νέα γραμμή παραγωγής είναι πλήρως ενσωματωμένη στο πλαίσιο διαχείρισης ποιότητας ISO 9001 της HCIC:
«Η επένδυση σε υποδομές παραγωγής παγκόσμιας κλάσης είναι ο πυρήνας της δέσμευσης της HCIC προς τους παγκόσμιους εταίρους μας», δήλωσε ο David Song, Διευθυντής Διεθνούς Μηχανικής στο HCIC. "Με τη θέση σε λειτουργία της αυτοματοποιημένης γραμμής κυλίνδρων γυαλίσματος κυλίνδρων CNC skiving HCIC, παρέχουμε στους κατασκευαστές εξοπλισμού OEM της Βόρειας Αμερικής και της Ευρώπης με ακρίβεια επιπέδου 1, εκτεταμένη διάρκεια λειτουργίας στεγανοποίησης και κορυφαίες ταχύτητες παράδοσης για υδραυλικούς ενεργοποιητές μεγάλης οπής και μεγάλης διαδρομής."
Η εγκατάσταση είναι πλέον πλήρως λειτουργική, παράγοντας τηλεσκοπικούς κυλίνδρους υψηλής χωρητικότητας για ημιρυμουλκούμενα χωματερής, κυλίνδρους συσκευαστών απορριμμάτων, κυλίνδρους βραχίονα για κινητούς γερανούς και προσαρμοσμένους κυλίνδρους πρόσδεσης/συγκολλημένους για βαριές βιομηχανικές εφαρμογές.
Οι προδιαγραφές και οι ανοχές που αναφέρονται σε αυτήν την ανακοίνωση αντικατοπτρίζουν επικυρωμένες παραμέτρους δοκιμής αποδοχής εργοστασίου στις εγκαταστάσεις παραγωγής Jinan της HCIC. Τεχνικά σχέδια, πιστοποιητικά δοκιμής υλικού (MTR) και τεκμηρίωση συμμόρφωσης με το ISO 9001 παρέχονται με κάθε αποστολή παραγωγής.
Για να συζητήσετε την κατασκευή κυλίνδρων μεγάλης οπής, τις προσαρμοσμένες προδιαγραφές OEM ή να ζητήσετε μοντέλα μηχανικής 3D STEP:
