​Δημοφιλής οδηγός επιλογής υδραυλικών κυλίνδρων υψηλής ζήτησης

Ι. Πρόλογος: ΚοινΥδραυλικός κύλινδροςΛάθη επιλογής που έγιναν από αγοραστές από το εξωτερικό

1.1 Πραγματικά προβλήματα που προκαλούνται από λανθασμένη επιλογή κυλίνδρου

Οι αγοραστές στη Βόρεια Αμερική, την Ευρώπη και την Αυστραλία συχνά επιλέγουν κυλίνδρους μόνο κατά μήκος και πάχος κάννης, αγνοώντας την αντιστοίχιση των συνθηκών εργασίας.

Πολλοί εγκαθιστούν κυλίνδρους συνδετικής ράβδου σε τρακτέρ και ρυμουλκούμενα χωματερής. Η συνεχής ανώμαλη εργασία χαλαρώνει τις ράβδους πρόσδεσης και λυγίζει γρήγορα τις ράβδους του εμβόλου. Οι φτηνοί, λεπτοί συγκολλημένοι κύλινδροι clevis ραγίζουν κάτω από μεγάλο φορτίο, προκαλώντας διακοπή της παραγωγής και επιπλέον κόστος συντήρησης.

Τα στυλ τεσσάρων κυλίνδρων καλύπτουν πάνω από το 90% παγκόσμιες παραγγελίες αντικατάστασης και OEM. Αυτός ο οδηγός ταξινομεί μοντέλα υψηλής πώλησης με πρακτικές αναφορές επιλογής για την αγορά προσωπικού και χονδρεμπόρους ανταλλακτικών.

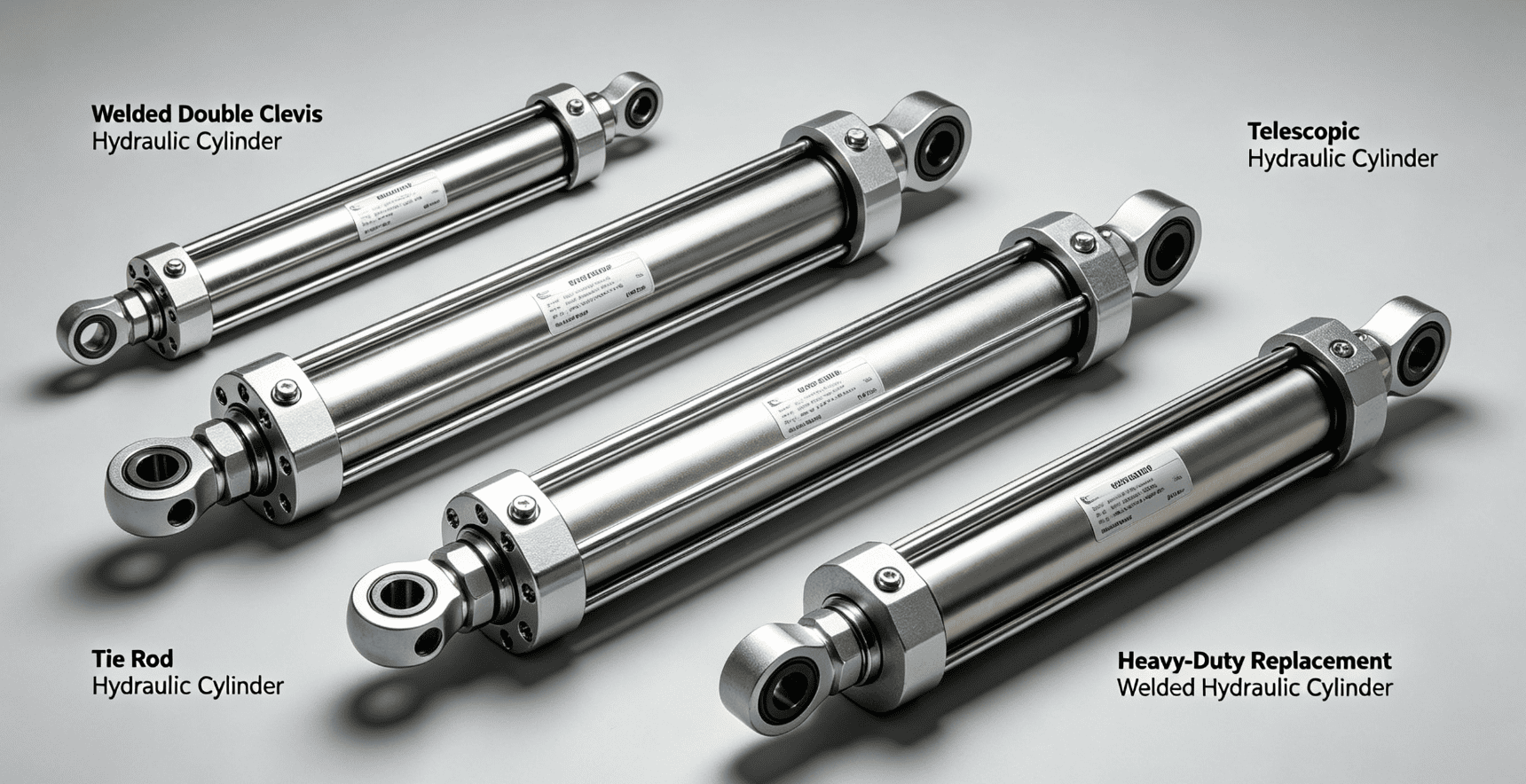

1.2 Τέσσερις υδραυλικοί κύλινδροι με τις μεγαλύτερες πωλήσεις για την υπερπόντια αγορά

Συγκολλημένος υδραυλικός κύλινδρος διπλού clevis — Αγροτικά μηχανήματα, διαχωριστής κορμών, γεωργικό ρυμουλκούμενο

Υδραυλικός κύλινδρος δεσίματος — Εργαλειομηχανή εσωτερικού χώρου και εξοπλισμός αυτοματισμού

Τηλεσκοπικός υδραυλικός κύλινδρος — Αποκλειστικά για ανατρεπόμενο ρυμουλκούμενο και ανατρεπόμενο φορτηγό

Ανταλλακτικός συγκολλημένος υδραυλικός κύλινδρος βαρέως τύπου — ανταλλακτικά δευτερογενούς αγοράς μίνι εκσκαφέας και φορτωτή

II. Δομή, Πλεονεκτήματα, Μειονεκτήματα & Εφαρμοσμένα Σενάρια

2.1Συγκολλημένος διπλός υδραυλικός κύλινδρος Clevis(Κορυφαία επιλογή για κινητό εξοπλισμό)

2.1.1 Βασικά δομικά χαρακτηριστικά

Οι κάννες και τα ακραία καπάκια υιοθετούν ενσωματωμένη συγκόλληση με βυθισμένο τόξο χωρίς εξωτερικές ράβδους σύνδεσης. Τα δύο άκρα χρησιμοποιούν μονοκόμματη σφυρηλατημένη διπλή σχισμή για την τοποθέτηση πείρων.

Η τυπική πίεση εργασίας 21 MPa, η αναβαθμισμένη έκδοση υψηλής πίεσης φτάνει τα 35 MPa, με εξαιρετική αντικραδασμική και αντικραδασμική ικανότητα πλευρικού φορτίου.

Τα προϊόντα χαμηλού κόστους υιοθετούν λεπτές ραβδώσεις που ραγίζουν εύκολα. Τα πιστοποιημένα προϊόντα χρησιμοποιούν συγκόλληση πλήρους διείσδυσης 8–12 mm, σταθερή σε λασπώδεις εξωτερικές συνθήκες εργασίας.

2.1.2 Αντιστοιχισμένος εξοπλισμός & πελάτες-στόχοι

Κατάλληλο βραχίονα ανύψωσης τρακτέρ, διαχωριστής κορμών, αγροτικό τρέιλερ, μικρός φορτωτής, ρυμουλκούμενο.

Εξυπηρετεί χονδρέμποροι αγροτικών ανταλλακτικών, εργοστάσια αγροτικών μηχανημάτων και συνεργεία εξωτερικών επισκευών.

2.1.3 Πλεονεκτήματα και μειονεκτήματα

Πλεονεκτήματα: Συμπαγές, ανθεκτικό στη σκόνη, εύκολο στην εγκατάσταση, προσαρμόσιμο μέγεθος οπής, διάτρησης και τρύπας

Μειονεκτήματα: Προβληματική εσωτερική αποσυναρμολόγηση, μεγαλύτερος χρόνος παράδοσης για μη τυποποιημένα μεγέθη

2.2 Υδραυλικός κύλινδρος δεσίματος(Γενικός βιομηχανικός τύπος εσωτερικού χώρου)

2.2.1 Βασικά δομικά χαρακτηριστικά

Τέσσερις ράβδοι σύνδεσης στερεώνουν δύο ακραίες τάπες, που είναι βολικό να αποσυναρμολογούνται και να αντικαθίστανται εσωτερικές τσιμούχες. Ακολουθεί το διεθνές πρότυπο NFPA με ενοποιημένη πίεση 21MPa.

Οι εκτεθειμένες ράβδοι σύνδεσης χαλαρώνουν κάτω από μακροχρόνιους κραδασμούς και η πλευρική δύναμη θα λυγίσει τις ράβδους του εμβόλου, δεν θα ταιριάζουν σε κινητά μηχανήματα εξωτερικού χώρου.

2.2.2 Αντιστοιχισμένος εξοπλισμός & πελάτες-στόχοι

Εφαρμόστε εργαλειομηχανές, γραμμές αυτοματισμού συσκευασίας, υδραυλικές πρέσες εσωτερικού χώρου, σταθερές πλατφόρμες ανύψωσης.

Εξυπηρέτηση εργοστασίων αυτοματισμών, προμηθευτών συντήρησης εξοπλισμού και αντιπροσώπων υδραυλικών ανταλλακτικών εσωτερικού χώρου.

2.2.3 Πλεονεκτήματα και μειονεκτήματα

Πλεονεκτήματα: Επαρκή προϊόντα, εύκολη συντήρηση, χαμηλή τιμή, γρήγορη παράδοση τυπικών μεγεθών

Μειονεκτήματα: Κακή αντοχή στους κραδασμούς, δεν μπορεί να χρησιμοποιηθεί σε τρακτέρ και ρυμουλκούμενα χωματερής

2.3 Τηλεσκοπικός Υδραυλικός Κύλινδρος(Special For Dump Trailers)

2.3.1 Βασικά δομικά χαρακτηριστικά

Σχέδιο μανίκι με ένθετο χιτώνιο πολλαπλών σταδίων, μικρό μήκος μετά την ανάσυρση και μεγάλη διαδρομή ανύψωσης μετά την επέκταση. Τα περισσότερα είναι μονής δράσης και συστέλλονται λόγω βαρύτητας, με 2-4 προαιρετικά στάδια.

Περισσότερα στάδια επέκτασης φέρνουν ασθενέστερη ώση ακροδεκτών, ακατάλληλη για ανύψωση εξαιρετικά βαρέων φορτίων.

2.3.2 Αντιστοιχισμένος εξοπλισμός & πελάτες-στόχοι

Τοποθετήστε ρυμουλκούμενα χωματερών, ανατρεπόμενα φορτηγά, οχήματα απορριμμάτων υγιεινής, εναέριες σκάλες.

Εξυπηρέτηση εγκαταστάσεων επανατοποθέτησης ρυμουλκούμενων, χονδρεμπόρων ανταλλακτικών εμπορευμάτων και κατασκευαστών εξοπλισμού υγιεινής.

2.3.3 Πλεονεκτήματα και μειονεκτήματα

Πλεονεκτήματα: Μικρός ανασυρόμενος όγκος, μεγάλη διαδρομή, απλό κύκλωμα λαδιού, χαμηλό ποσοστό αστοχίας

Μειονεκτήματα: Οι πολυστρωματικές στεγανοποιήσεις χρειάζονται καθαρό υδραυλικό λάδι, χωρίς ενεργή λειτουργία υδραυλικής ανάσυρσης

2.4 Ανταλλακτικός συγκολλημένος υδραυλικός κύλινδρος βαρέως τύπου (ανταλλακτικά εξαρτημάτων εκσκαφέα & φορτωτή)

2.4.1 Βασικά δομικά χαρακτηριστικά

Κατασκευασμένο από παχύ ακονισμένο σωλήνα χωρίς ραφή και ενισχυμένη αντικαμπτική ράβδο εμβόλου, σε συνδυασμό με σφυρηλατημένη σφαιρική άρθρωση ή μονή σχισμή, παχιές συγκολλήσεις πλήρους διείσδυσης υποστηρίζουν μέγιστη πίεση 35 MPa.

Τα μεγέθη ταιριάζουν πλήρως με τους μίνι εκσκαφείς CAT, Komatsu, Kubota για άμεση αντικατάσταση χωρίς τροποποίηση.

2.4.2 Αντιστοιχισμένος εξοπλισμός & πελάτες-στόχοι

Τοποθετήστε μίνι κύλινδρο μπούμας/βραχίονα εκσκαφέα, κλίση κύλινδρο φορτωτή, μικρό οδοστρωτήρα.

Εξυπηρετεί εξαγωγείς μηχανημάτων δομικών κατασκευών, συνεργεία επιτόπιας επισκευής και μικρά εργοστάσια μηχανικού εξοπλισμού.

2.4.3 Πλεονεκτήματα και μειονεκτήματα

Πλεονεκτήματα: Ακριβές μέγεθος αντικατάστασης, ανθεκτικό στα χτυπήματα, ανθεκτικό στα εργοτάξια, υψηλές επαναλαμβανόμενες παραγγελίες

Μειονεκτήματα: Διάφορα μοντέλα, μη τυποποιημένα μηχανήματα χρειάζονται προσαρμογή με βάση τα δεδομένα παλιού κυλίνδρου

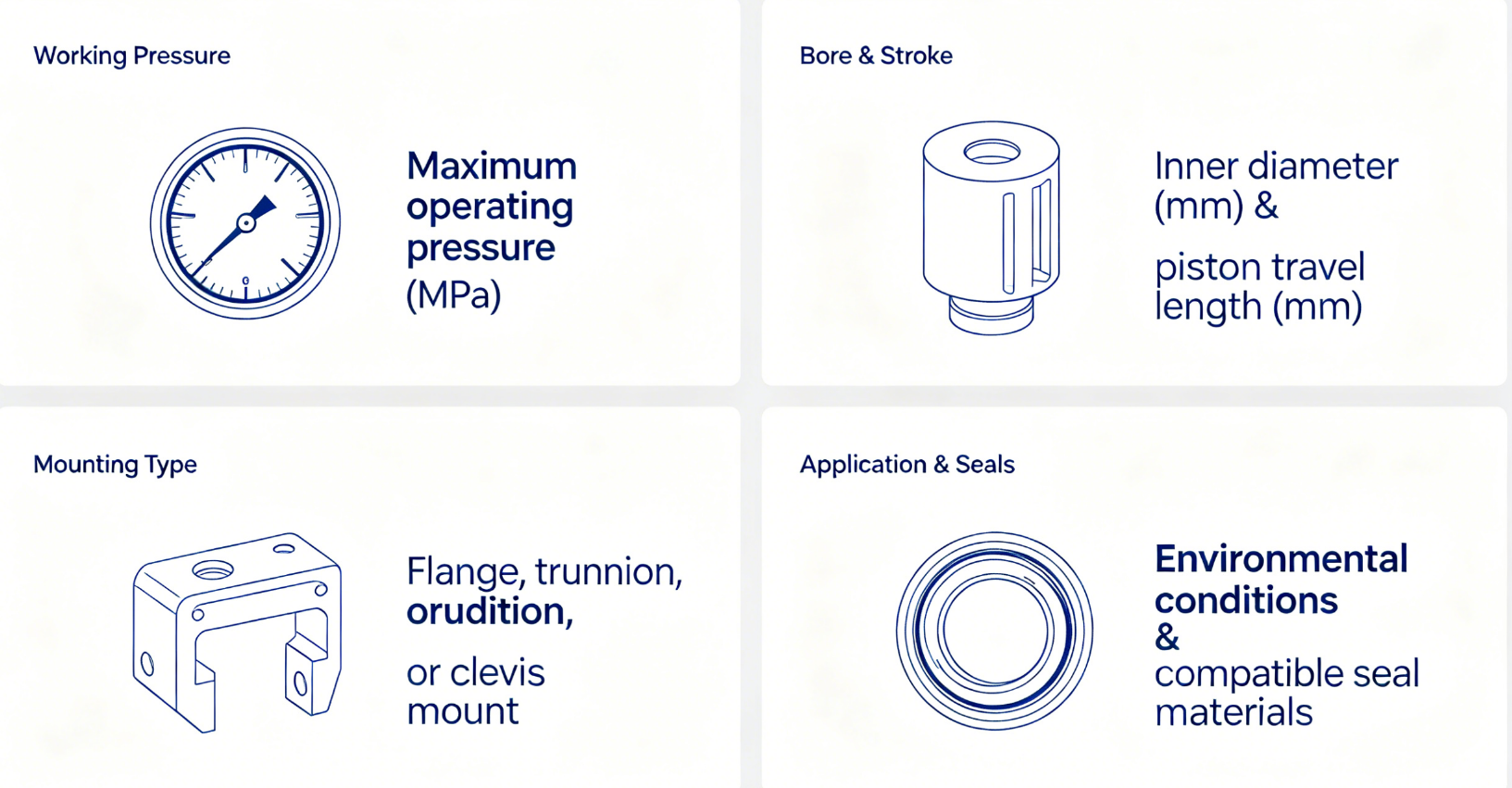

III. Παράμετροι επιλογής Universal Core

3.1 Αντιστοίχιση πίεσης εργασίας

Το τυπικό μοντέλο 21MPa (3000PSI) ταιριάζει στον περισσότερο αγροτικό εξοπλισμό και εξοπλισμό εσωτερικού χώρου, αντιπροσωπεύοντας το 90% των παραγγελιών με απόδοση υψηλού κόστους.

Έκδοση υψηλής πίεσης με πάχυνση 25–35 MPa για εκσκαφείς και συνθήκες εργασίας σε κρούση εξόρυξης.

3.2 Κανόνες επιλογής διάτρησης και εγκεφαλικού επεισοδίου

Η δύναμη ανύψωσης σχετίζεται μόνο με την πίεση της οπής και του συστήματος. Η μεγαλύτερη διαδρομή δεν μπορεί να βελτιώσει την ικανότητα φόρτωσης.

Μετρήστε το μήκος της πλήρους ανάσυρσης και επέκτασης κατά την αντικατάσταση παλιών κυλίνδρων, η οπτική κρίση προκαλεί εύκολα έλλειψη διαδρομής και διαρροή λαδιού.

Επιλέξτε τηλεσκοπικούς κυλίνδρους για μεγάλη διαδρομή με περιορισμένο χώρο. επιλέξτε συγκολλημένους διπλούς κυλίνδρους για εξοπλισμό ταλάντευσης πολλαπλών γωνιών.

3.3 Γρήγορη αντιστοίχιση τύπου βάσης

Ανυψωτικά μηχανήματα εξωτερικού χώρου πολλαπλών γωνιών: Συγκολλημένος υδραυλικός κύλινδρος με διπλό άκρο

Σταθερός εξοπλισμός χαμηλής πίεσης εσωτερικού χώρου: Υδραυλικός κύλινδρος ράβδου δεσίματος

Ανύψωση μακράς διαδρομής τρέιλερ απόρριψης: Τηλεσκοπικός υδραυλικός κύλινδρος

Αρθρωτός βραχίονας εκσκαφέα: Ανταλλακτικός συγκολλημένος υδραυλικός κύλινδρος βαρέως τύπου

3.4 Στεγανοποίηση & Αντιδιαβρωτική Συναρμολόγηση με περιβάλλον εργασίας

Κανονική κατάσταση καθαρισμού εσωτερικού χώρου: σφραγίδες NBR + μαύρο αντισκωριακό χρώμα

Λασπωμένο εξωτερικό αγρόκτημα: Χοντρό έμβολο χρωμίου + εξωτερικό κάλυμμα σκόνης

Περιβάλλον ομίχλης παράκτιου αλατιού: Συνολικό γαλβανισμένο αντιδιαβρωτικό στρώμα

Κατάσταση ζεστού λαδιού υψηλής θερμοκρασίας: Σφραγίδες από καουτσούκ με φθόριο FKM για αποφυγή εσωτερικής και εξωτερικής διαρροής

IV. Πίνακας γρήγορης επιλογής ανά κλάδο

4.1 Γεωργικά Μηχανήματα

Πρώτη επιλογή: Διπλής δράσης συγκολλημένος υδραυλικός κύλινδρος διπλής σχισμής

Αποφύγετε: Οι κύλινδροι της ράβδου σπάνε εύκολα υπό κραδασμούς. Οι τηλεσκοπικοί κύλινδροι μεγάλης διαδρομής δεν ταιριάζουν σε μικρό αγροτικό εξοπλισμό

4.2 Εξοπλισμός χωματερών φορτίων και αποχέτευσης

Πρώτη επιλογή: Τηλεσκοπικός υδραυλικός κύλινδρος μονής δράσης 2–4 σταδίων

Εναλλακτικά: Συγκολλημένος κύλινδρος διπλής ράβδου μεγάλης διαδρομής για ελαφριά μικρά ρυμουλκούμενα

4.3 Μικρά δομικά μηχανήματα

Πρώτη επιλογή: Ανταλλακτικός συγκολλημένος υδραυλικός κύλινδρος βαρέως τύπου

Εναλλακτικά: Πυκνωμένος κύλινδρος διπλής σχισμής υψηλής πίεσης για μεγάλους φορτωτές φάρμας

4.4 Αυτοματισμός & Εργαλειομηχανή

Πρώτη επιλογή: Τυπικός υδραυλικός κύλινδρος δεσίματος

Αποφύγετε: Οι συγκολλημένοι κύλινδροι υψηλού κόστους δεν είναι απαραίτητοι για σταθερό εξοπλισμό εσωτερικού χώρου

V. Κοινά σφάλματα και προτάσεις αποφυγής

5.1 Συγκολλημένος διπλός κύλινδρος Clevis

Λεπτές ματισμένες σχισμές ρωγμές κάτω από μεγάλο φορτίο, οι λεπτές συγκολλήσεις προκαλούν διαρροή λαδιού. Επιβεβαιώστε τις σφυρηλατημένες ενσωματωμένες σχισμές και συγκολλήσεις πλήρους διείσδυσης 8mm+, παχιά ράβδος χρωμίου που συνιστάται για χρήση σε εξωτερικούς χώρους.

5.2 Υδραυλικός κύλινδρος δεσίματος

Η δόνηση χαλαρώνει τις ράβδους πρόσδεσης και λυγίζει τις ράβδους εμβόλου, επιτρέπονται μόνο για σταθερό εξοπλισμό εσωτερικού χώρου.

5.3 Τηλεσκοπικός υδραυλικός κύλινδρος

Ελέγξτε το βαρύ φορτίο στα δύο πρώτα στάδια. Η πλήρης επέκταση οδηγεί σε απότομη πτώση ώσης. Αντικαθιστάτε τακτικά το υδραυλικό λάδι για να προστατεύσετε τις στεγανοποιήσεις πολλαπλών στρώσεων.

5.4 Κύλινδρος αντικατάστασης εκσκαφέα

Λανθασμένο μέγεθος δεν μπορεί να εγκατασταθεί κανονικά, δώστε παλιές φωτογραφίες κυλίνδρων και μοντέλα μηχανών για επιβεβαίωση πριν την παραγγελία.

VI. Διαβούλευση κατά παραγγελία και αντικατάστασης

Στείλτε τις ακόλουθες πληροφορίες στους μηχανικούς μας για να λάβετε τα αντίστοιχα σχέδια εντός 24 ωρών:

Βιομηχανία μηχανών & πλήρες μοντέλο

Καθαρές φωτογραφίες των παλαιών άκρων στήριξης κυλίνδρων

Μετρημένη οπή, διάμετρος ράβδου, πλήρως εκτεταμένο & ανασυρόμενο μήκος

Πίεση και περιβάλλον εργασίας (υψηλή θερμοκρασία, παραλία, λασπώδης τοποθεσία)

Υποστηρίζουμε προσαρμογή δείγματος 1 τμχ και για τους τέσσερις τύπους κυλίνδρων, κάθε προϊόν με πλήρη αναφορά δοκιμής πίεσης και 12 μήνες εγγύηση.
