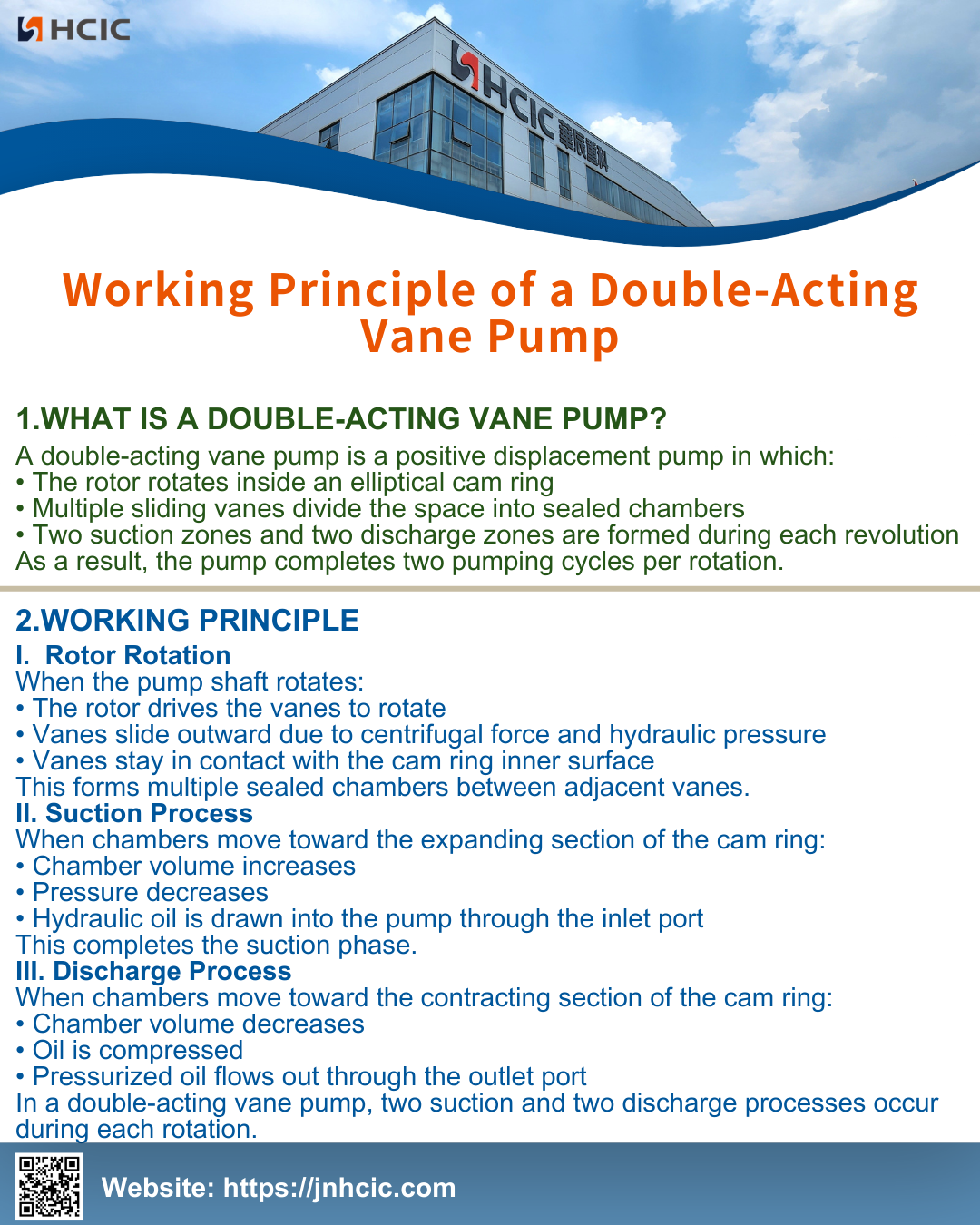

Μια αντλία πτερυγίων διπλής δράσης είναι μια αντλία θετικού εκτοπίσματος στην οποία:
• Ο ρότορας περιστρέφεται μέσα σε έναν ελλειπτικό έκκεντρο δακτύλιο
• Πολλαπλά συρόμενα πτερύγια χωρίζουν το χώρο σε σφραγισμένους θαλάμους
• Κατά τη διάρκεια κάθε περιστροφής σχηματίζονται δύο ζώνες αναρρόφησης και δύο ζώνες εκκένωσης
Ως αποτέλεσμα, η αντλία ολοκληρώνει δύο κύκλους άντλησης ανά περιστροφή.
Όταν ο άξονας της αντλίας περιστρέφεται:
• Ο ρότορας οδηγεί τα πτερύγια να περιστρέφονται
• Τα πτερύγια ολισθαίνουν προς τα έξω λόγω της φυγόκεντρης δύναμης και της υδραυλικής πίεσης
• Τα πτερύγια παραμένουν σε επαφή με την εσωτερική επιφάνεια του δακτυλίου έκκεντρου
Αυτό σχηματίζει πολλαπλούς σφραγισμένους θαλάμους μεταξύ γειτονικών πτερυγίων.
Όταν οι θάλαμοι κινούνται προς το διαστελλόμενο τμήμα του δακτυλίου έκκεντρου:
• Ο όγκος του θαλάμου αυξάνεται
• Η πίεση μειώνεται
• Το υδραυλικό λάδι αναρροφάται στην αντλία μέσω της θύρας εισόδου
Αυτό ολοκληρώνει τη φάση αναρρόφησης.
Όταν οι θάλαμοι κινούνται προς το τμήμα συστολής του δακτυλίου έκκεντρου:
• Ο όγκος του θαλάμου μειώνεται
• Το λάδι είναι συμπιεσμένο
• Το λάδι υπό πίεση ρέει έξω από τη θύρα εξόδου
Σε μια αντλία πτερυγίων διπλής δράσης, πραγματοποιούνται δύο διαδικασίες αναρρόφησης και δύο διεργασίες εκκένωσης κατά τη διάρκεια κάθε περιστροφής.
