Οι αντλίες μονής δράσης με πτερύγια χρησιμοποιούνται ευρέως σε υδραυλικά συστήματα μέσης πίεσης λόγω της ομαλής ροής και της σταθερής λειτουργίας τους.
Η κατανόηση της αρχής λειτουργίας τους βοηθά στη βελτιστοποίηση του σχεδιασμού και της συντήρησης του συστήματος.

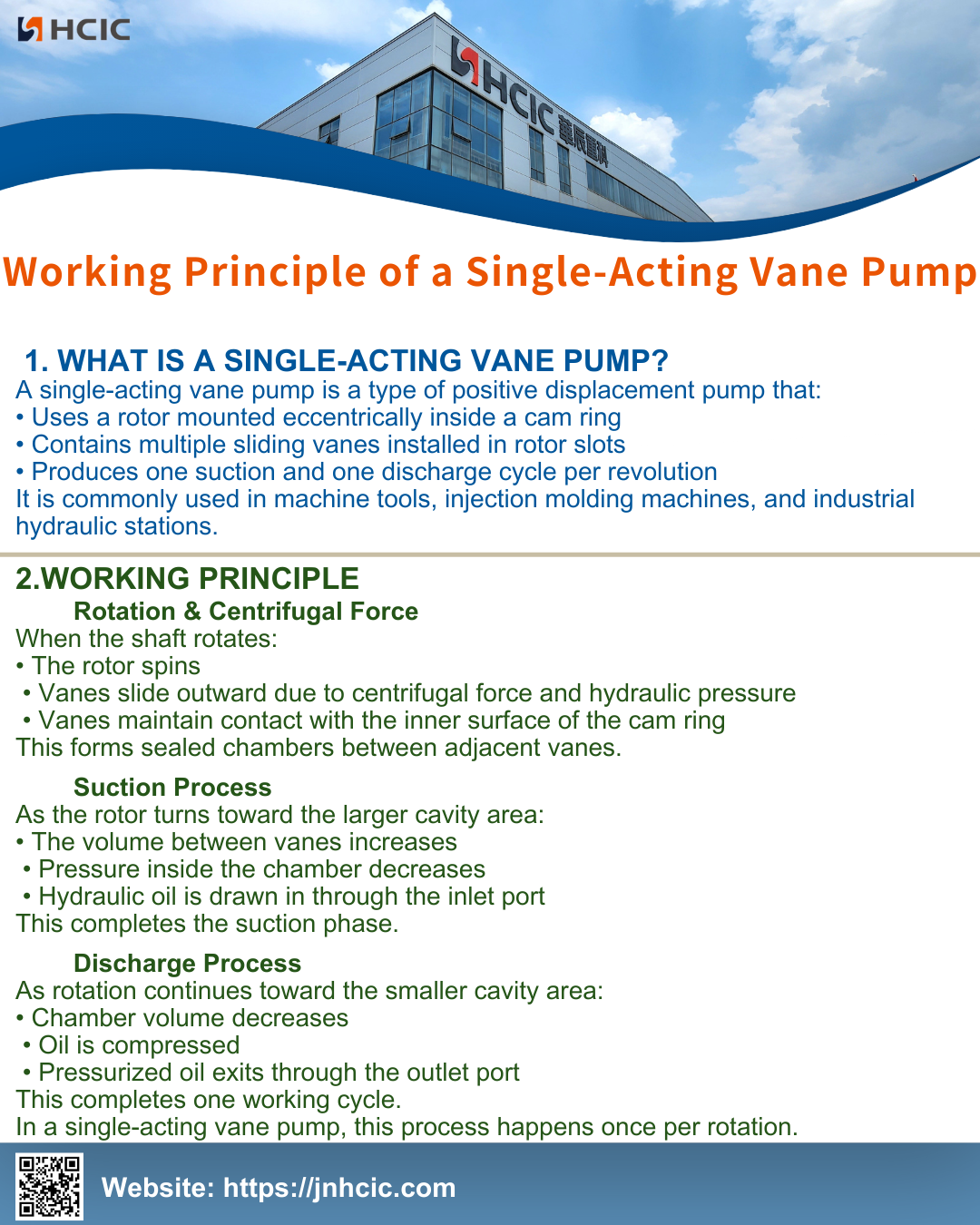

Μια αντλία πτερυγίων μονής δράσης είναι ένας τύπος αντλίας θετικού εκτοπίσματος που:
• Χρησιμοποιεί έναν ρότορα τοποθετημένο έκκεντρα μέσα σε έναν δακτύλιο έκκεντρου
• Περιέχει πολλαπλά συρόμενα πτερύγια εγκατεστημένα σε υποδοχές ρότορα
• Παράγει έναν κύκλο αναρρόφησης και έναν κύκλο εκκένωσης ανά περιστροφή
Χρησιμοποιείται συνήθως σε εργαλειομηχανές, μηχανές χύτευσης με έγχυση και βιομηχανικούς υδραυλικούς σταθμούς.
Όταν ο άξονας περιστρέφεται:
• Ο ρότορας περιστρέφεται
• Τα πτερύγια ολισθαίνουν προς τα έξω λόγω της φυγόκεντρης δύναμης και της υδραυλικής πίεσης
• Τα πτερύγια διατηρούν την επαφή με την εσωτερική επιφάνεια του δακτυλίου έκκεντρου
Αυτό σχηματίζει σφραγισμένους θαλάμους μεταξύ παρακείμενων πτερυγίων.
Καθώς ο ρότορας στρέφεται προς τη μεγαλύτερη περιοχή κοιλότητας:
• Η ένταση μεταξύ των πτερυγίων αυξάνεται
• Η πίεση στο εσωτερικό του θαλάμου μειώνεται
• Το υδραυλικό λάδι αναρροφάται από τη θύρα εισόδου
Αυτό ολοκληρώνει τη φάση αναρρόφησης.
Καθώς η περιστροφή συνεχίζεται προς τη μικρότερη περιοχή κοιλότητας:
• Ο όγκος του θαλάμου μειώνεται
• Το λάδι είναι συμπιεσμένο
• Το λάδι υπό πίεση εξέρχεται από τη θύρα εξόδου
Αυτό ολοκληρώνει έναν κύκλο εργασίας.
Σε μια αντλία πτερυγίων μονής δράσης, αυτή η διαδικασία συμβαίνει μία φορά ανά περιστροφή.
