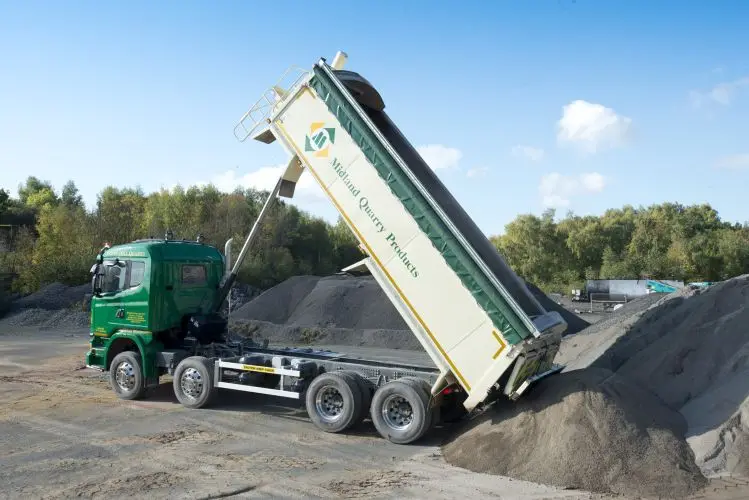

Ο σταθερός χειρισμός των υλικών είναι το κλειδί για την ασφάλεια και την αποτελεσματικότητα του ανατρεπόμενου φορτηγού. Οι υδραυλικοί κύλινδροι του ανατρεπόμενου φορτηγού, ο ενεργοποιητής ανύψωσης πυρήνα, καθορίζουν άμεσα την ομαλότητα και την αξιοπιστία μεταφοράς. Αυτοί οι κύλινδροι βαρέως τύπου επιλύουν την αστάθεια από διακυμάνσεις φορτίου και ανώμαλους δρόμους μέσω επιστημονικής δομής, ακριβούς υδραυλικού ελέγχου και αξιόπιστης προστασίας—αποτελούν τη βασική εγγύηση για αποτελεσματικό και ασφαλή χειρισμό υλικού.

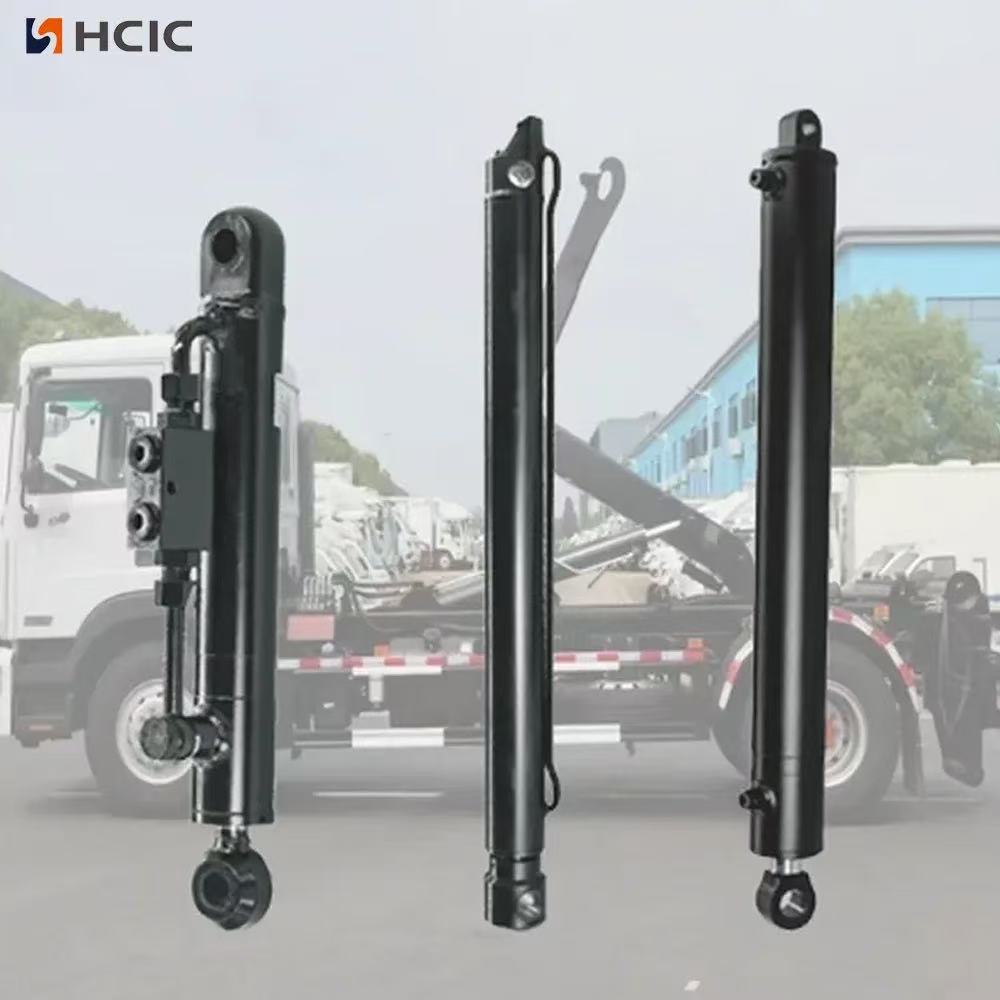

Ως κύριο φέρον μέρος, είναι κατασκευασμένο από κράμα χάλυβα υψηλής αντοχής με ενσωματωμένη διαμόρφωση και θερμική επεξεργασία, έτσι ώστε να αντιστέκεται στην παραμόρφωση και τη ρωγμή. Το ακονισμένο εσωτερικό τοίχωμα μειώνει την τριβή. Τσιμούχες πολλαπλών στρωμάτων και βιδωμένα ακραία καπάκια υψηλής αντοχής συνεργάζονται για να σταματήσουν τη διαρροή λαδιού, διατηρώντας την πίεση εξόδου σταθερή.
Ως βασικό μέρος για τη μετατροπή ενέργειας, αποτελείται από ένα έμβολο, μια ράβδο και συνδέσμους. Αυτά τα εξαρτήματα συνδέονται με προσαρμογή παρεμβολής για να εγγυάται την ομοαξονικότητα. Τα κανάλια λαδιού διπλής κατεύθυνσης κάνουν την επέκταση και την ανάσυρση ομαλή. Οι δακτύλιοι και τα στεγανοποιητικά οδηγοί ακριβείας αποτρέπουν την κλίση, το μπλοκάρισμα και τη φθορά.
Κατασκευασμένα από σύνθετα υλικά υψηλής πίεσης, ανθεκτικά στη φθορά, αυτά τα συγκροτήματα σφραγίζουν τους αρμούς κυλίνδρων, εμποδίζοντας τη διαρροή λαδιού και τη σκόνη. Τα μανίκια και οι δακτύλιοι οδηγών καθοδηγούν την κίνηση της ράβδου, μειώνουν την ακτινική εξάντληση και αποτρέπουν την κλίση του κιβωτίου φορτίου.
Εκτός από τη δομική σχεδίαση, οι ειδικοί μηχανισμοί έχουν σχεδιαστεί για την αντιμετώπιση πραγματικών προβλημάτων αστάθειας, διασφαλίζοντας ότι ο κύλινδρος λειτουργεί αξιόπιστα.
Πέρα από τη δομική σχεδίαση, οι ειδικοί μηχανισμοί στοχεύουν πραγματικούς παράγοντες αστάθειας για αξιόπιστη λειτουργία του κυλίνδρου.
Οι βαλβίδες ροής και πίεσης ρυθμίζουν την ταχύτητα της ράβδου και τη δύναμη εξόδου. Οι βαλβίδες ροής ρυθμίζουν τη ροή λαδιού ανά φορτίο για να αποφευχθεί η κρούση, οι βαλβίδες πίεσης απελευθερώνουν την υπερπίεση για να αποτρέψουν τη ζημιά. Οι διπλές υδραυλικές κλειδαριές κλειδώνουν το κύκλωμα λαδιού όταν σταματάει, στερεώνοντας σταθερά το κιβώτιο φορτίου.
Οι αισθητήρες πίεσης στέλνουν σήματα φορτίου σε πραγματικό χρόνο στο σύστημα ελέγχου, το οποίο προσαρμόζει ανάλογα την πίεση και τη ροή λαδιού. Ο πολυκύλινδρος συντονισμένος έλεγχος εξισορροπεί τη δύναμη για ανομοιόμορφη κατανομή υλικού, αποτρέποντας τη διαρροή.
Οι συσσωρευτές απορροφούν την πίεση κραδασμών και μειώνουν τις διακυμάνσεις. Οι συσκευές απομόνωσης άκρου ράβδου αποφεύγουν τις άκαμπτες συγκρούσεις μέσω υδραυλικού στραγγαλισμού. Η ελαστική τοποθέτηση απορροφά τους κραδασμούς του πλαισίου, ενισχύοντας τη σταθερότητα σε δύσκολες συνθήκες.
| Χωρητικότητα ανατρεπόμενων φορτηγών | Βασικές παράμετροι υδραυλικού κυλίνδρου | Συνιστώμενη διαμόρφωση | Σενάριο εφαρμογής | ||||||||||||||
| 5-10 τόνοι | Διάμετρος οπής 100-125mm, Πίεση εργασίας 16MPa, Τηλεσκοπική δομή πολλαπλών σταδίων μονής δράσης, Διαδρομή 1200-1500mm | Κύλινδρος ανύψωσης ενός σταδίου ×1 (εγκατάσταση τύπου EQ) | Ελαφρά οικοδομικά υλικά, διαχείριση οικιακών απορριμμάτων | ||||||||||||||
| 10-20 τόνοι | Διάμετρος οπής 140-160 mm, Πίεση εργασίας 16-21 MPa, Δομή διπλής δράσης μονής δράσης/τελικού σταδίου, Διαδρομή 1500-1800 mm | Κύλινδρος ανύψωσης ενός σταδίου ×1 (εγκατάσταση τύπου EQ/QQ) | Μεταφορά υλικών μεσαίου φορτίου (άμμος, άνθρακας κ.λπ.) | ||||||||||||||
| 20-30 τόνοι | Διάμετρος οπής 180-200mm, Πίεση εργασίας 21MPa, Δομή διπλής δράσης τελικού σταδίου, Διαδρομή 1800-2200mm | Εμπρός τοποθετημένος κύλινδρος πολλαπλών σταδίων ×1 (σειρά TMG) | Μεταφορές μηχανικών βαρέως τύπου (μετάλλευμα, λάσπη κ.λπ.) | ||||||||||||||
| Πάνω από 30 τόνους | Διάμετρος οπής 220-250mm, Πίεση εργασίας 21-31,5MPa, Συμμετρική διάταξη διπλής ενέργειας, διαδρομή 2200-2800mm | Διπλοί κύλινδροι ανύψωσης ×2 (σειρά TSG) | Εξαιρετικά βαριές μεταφορές (μεγάλος εξοπλισμός, μεταλλεύματα, κ.λπ.) | ||||||||||||||
Η επιλογή κυλίνδρων προσαρμόζεται στην χωρητικότητα φορτηγών με βάση τρία βασικά σημεία:
Η σωστή λειτουργία και η καθημερινή συντήρηση εξασφαλίζουν μακροχρόνια σταθερή απόδοση του κυλίνδρου.
Φορτώστε τα υλικά ομοιόμορφα για να αποφύγετε το μερικό φορτίο. απαγορεύουν την υπερφόρτωση. Λειτουργήστε ομαλά τα χειριστήρια ανύψωσης/κατεβάσματος, επιβραδύνετε σε ανώμαλους δρόμους και εκφορτώνετε μόνο σε επίπεδο έδαφος.
Ελέγχετε καθημερινά το σώμα του κυλίνδρου για παραμόρφωση, τις αρθρώσεις για διαρροή λαδιού και τη ράβδο του εμβόλου για ζημιές. Ελέγχετε τακτικά τη στάθμη και την ποιότητα του υδραυλικού λαδιού. Σφίξτε τα χαλαρά μπουλόνια και λιπάνετε τη ράβδο και τα εξαρτήματα οδήγησης. Καθαρίστε την επιφάνεια του κυλίνδρου και τις σφραγίδες για να αποτρέψετε την είσοδο σκόνης.
Αργή/ανώμαλη ανύψωση: Ελέγξτε για φραγμένες βαλβίδες ή αγωγούς λαδιού. Διαρροή λαδιού: Αντικαταστήστε εγκαίρως τις παλιές σφραγίδες. επισκευή εξαρτημάτων συγκόλλησης για διαρροή σώματος κυλίνδρου. Ανεπαρκής δύναμη ανύψωσης: Ελέγξτε την πίεση του συστήματος και την ποιότητα του λαδιού, καθαρίστε τα μπλοκαρίσματα του αγωγού.
