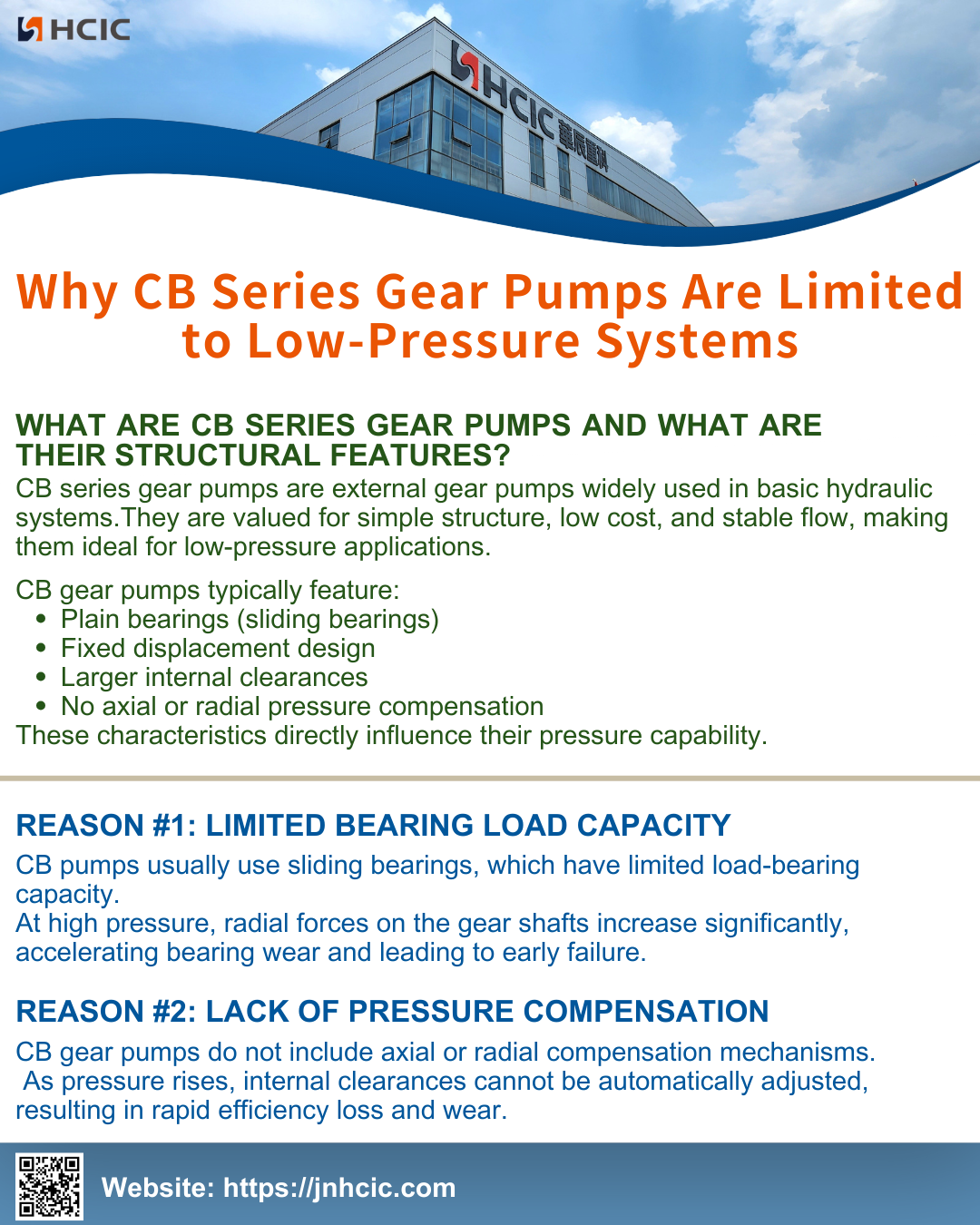

Οι γραναζωτές αντλίες της σειράς CB είναι εξωτερικές γραναζωτές αντλίες που χρησιμοποιούνται ευρέως σε βασικά υδραυλικά συστήματα.
Εκτιμώνται για την απλή δομή, το χαμηλό κόστος και τη σταθερή ροή, καθιστώντας τα ιδανικά για εφαρμογές χαμηλής πίεσης.
Οι γραναζωτές αντλίες CB διαθέτουν συνήθως:
Απλά ρουλεμάν (ρουλεμάν ολίσθησης)
Σχεδιασμός σταθερής μετατόπισης
Μεγαλύτερα εσωτερικά κενά
Χωρίς αντιστάθμιση αξονικής ή ακτινικής πίεσης
Αυτά τα χαρακτηριστικά επηρεάζουν άμεσα την ικανότητα πίεσης τους.
Οι αντλίες CB χρησιμοποιούν συνήθως συρόμενα ρουλεμάν, τα οποία έχουν περιορισμένη φέρουσα ικανότητα.
Σε υψηλή πίεση, οι ακτινικές δυνάμεις στους άξονες του γραναζιού αυξάνονται σημαντικά, επιταχύνοντας τη φθορά των ρουλεμάν και οδηγώντας σε πρόωρη αστοχία.
Οι γραναζωτές αντλίες CB δεν περιλαμβάνουν μηχανισμούς αξονικής ή ακτινικής αντιστάθμισης.
Καθώς η πίεση αυξάνεται, τα εσωτερικά διάκενα δεν μπορούν να ρυθμιστούν αυτόματα, με αποτέλεσμα τη γρήγορη απώλεια απόδοσης και φθορά.

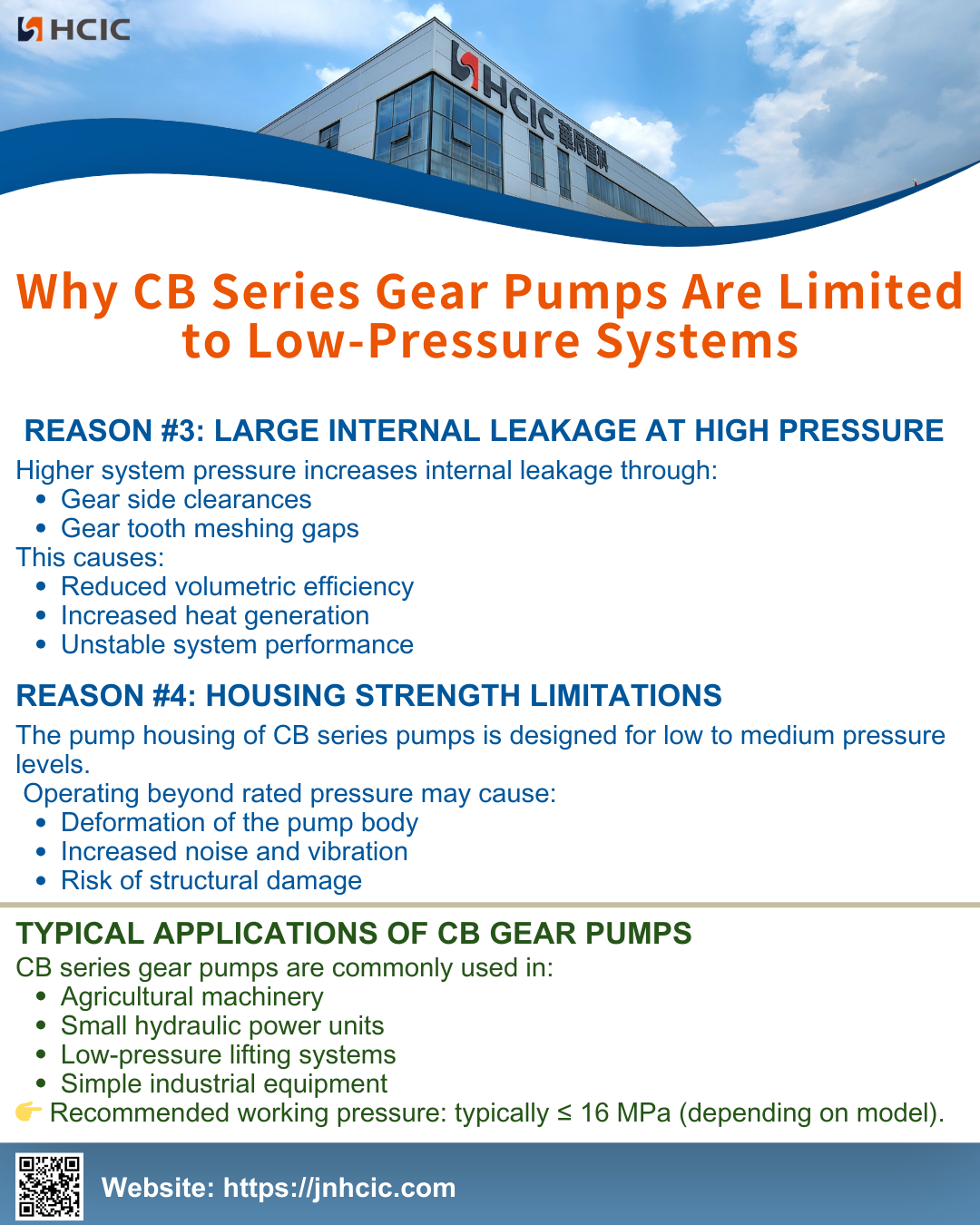

Η υψηλότερη πίεση συστήματος αυξάνει την εσωτερική διαρροή μέσω:
Διάκενα στο πλάι του γραναζιού
Κενά δικτυωτού οδοντικού γραναζιού
Αυτό προκαλεί:
Μειωμένη ογκομετρική απόδοση
Αυξημένη παραγωγή θερμότητας
Ασταθής απόδοση συστήματος
Το περίβλημα της αντλίας των αντλιών της σειράς CB είναι σχεδιασμένο για χαμηλά έως μεσαία επίπεδα πίεσης.
Η λειτουργία πέρα από την ονομαστική πίεση μπορεί να προκαλέσει:
Παραμόρφωση του σώματος της αντλίας
Αυξημένος θόρυβος και δόνηση
Κίνδυνος δομικής βλάβης
Οι γραναζωτές αντλίες της σειράς CB χρησιμοποιούνται συνήθως σε:
Γεωργικά μηχανήματα
Μικρές υδραυλικές μονάδες ισχύος
Συστήματα ανύψωσης χαμηλής πίεσης
Απλός βιομηχανικός εξοπλισμός
Συνιστώμενη πίεση λειτουργίας: συνήθως ≤ 16 MPa (ανάλογα με το μοντέλο).
