Ελέγξτε τις διαστάσεις του καταλόγου του τροφοδοτικού ανυψωτικού μοντέλου 520 και ελέγξτε το χώρο του πλαισίου, τη γεωμετρία τοποθέτησης και το διάκενο σέρβις πριν από ένα έργο χωματερής-ρυμουλκούμενου.

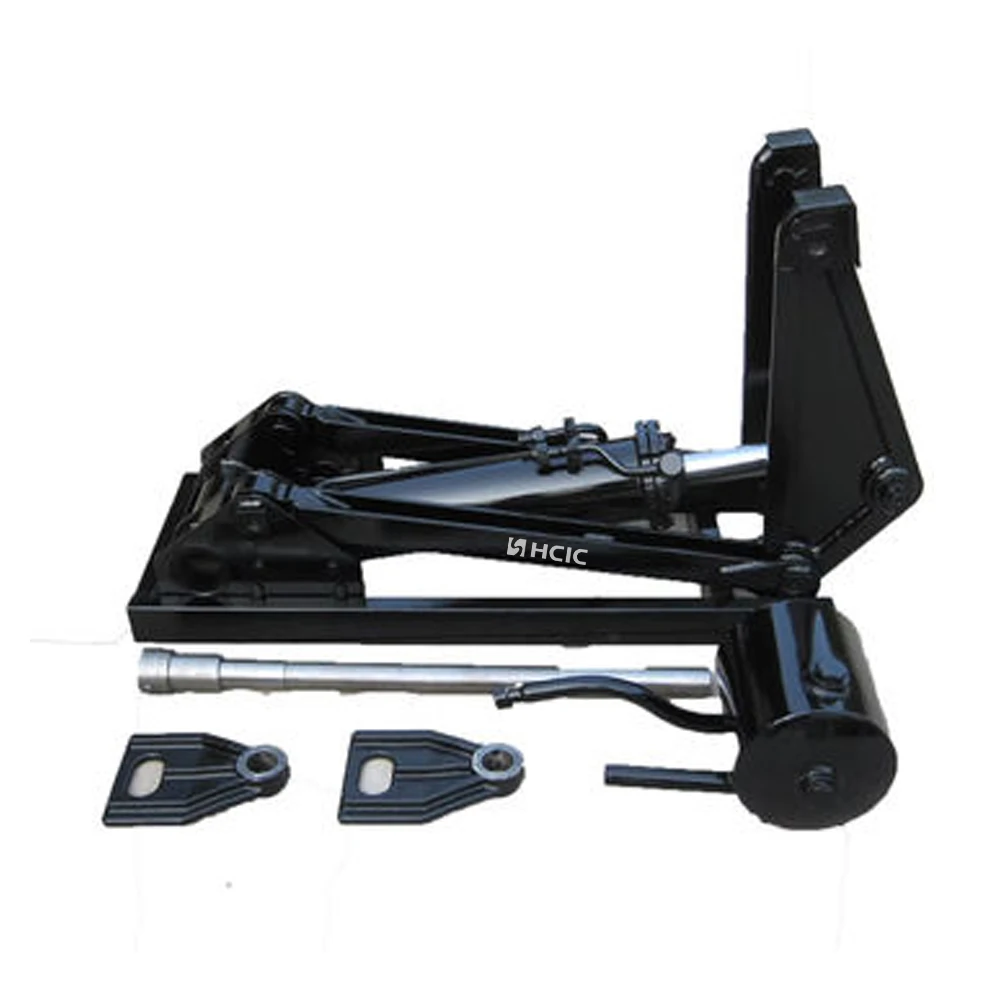

Το ηλεκτρικό ανυψωτικό μοντέλο 520 είναι ένα συμπαγές ανυψωτικό εξάρτημα που αναφέρεται στον παρεχόμενο κατάλογο American Power Hoists. Για έναν κατασκευαστή ρυμουλκούμενου χωματερής ή έναν αγοραστή αντικατάστασης, το πρώτο ερώτημα δεν είναι απλώς εάν ένας ανυψωτήρας μπορεί να ανυψωθεί. Είναι αν το ανυψωτικό ταιριάζει στον διαθέσιμο χώρο πλαισίου, τη διάταξη περιστροφής και τη διαδρομή κίνησης.

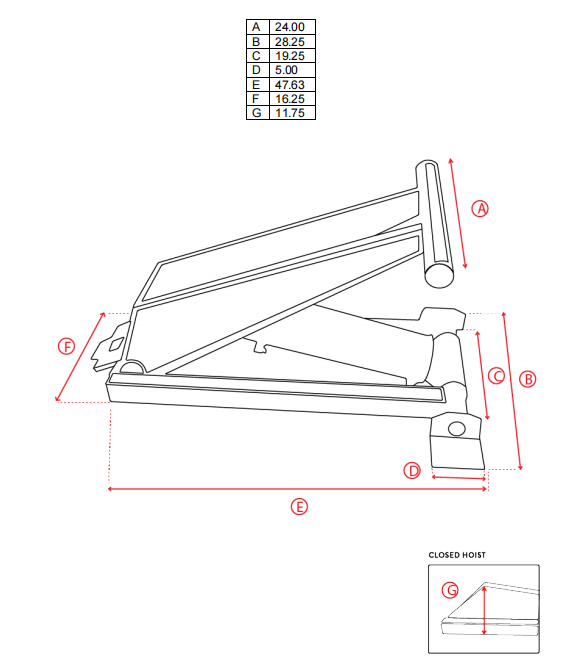

Η σελίδα Μοντέλο 520 παρέχει επταδιάστατες αναφορές, από το A έως το G. Αυτές οι διαστάσεις παρέχουν ένα μηχανολογικό σημείο εκκίνησης για τον έλεγχο του φακέλου εγκατάστασης πριν οριστικοποιηθούν η δομή του τρέιλερ, το υδραυλικό κύκλωμα και οι λεπτομέρειες στερέωσης.
| Παράμετρος | Αξία καταλόγου |
|---|---|
| Μοντέλο | 520 |
| Κατηγορία προϊόντος | Ηλεκτρικό ανυψωτικό |
| Διάσταση Α | 24.00 ίντσες |
| Διάσταση Β | 28,25 ίντσες |
| Διάσταση Γ | 19,25 ίντσες |
| Διάσταση Δ | 5,00 ίντσες |
| Διάσταση Ε | 47,63 ίντσες |
| Διάσταση ΣΤ | 16,25 ίντσες |
| Διάσταση Γ | 11,75 ίντσες |
Αυτές οι τιμές μεταγράφονται από τη σελίδα καταλόγου Model 520. Το αρχικό σχέδιο και οι πραγματικές διαστάσεις του ρυμουλκούμενου του πελάτη θα πρέπει να ελεγχθούν πριν από την έγκριση της παραγωγής.

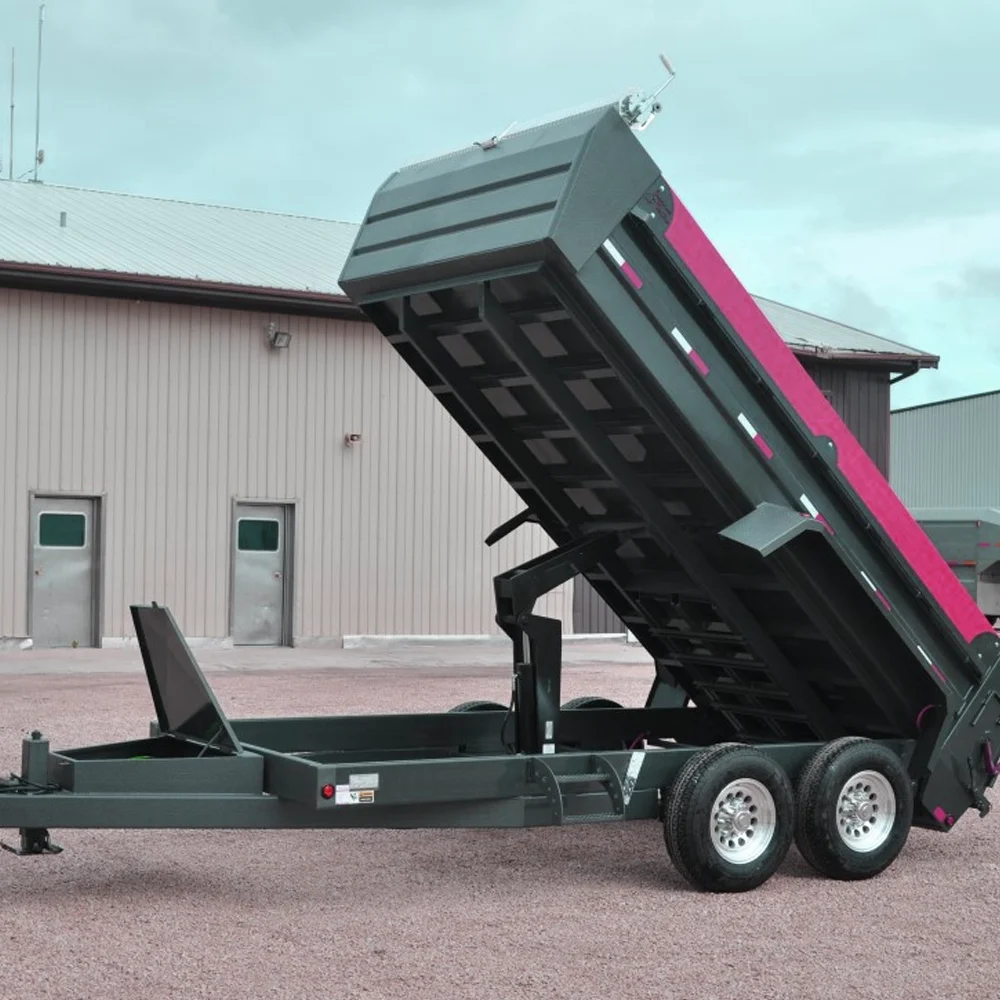

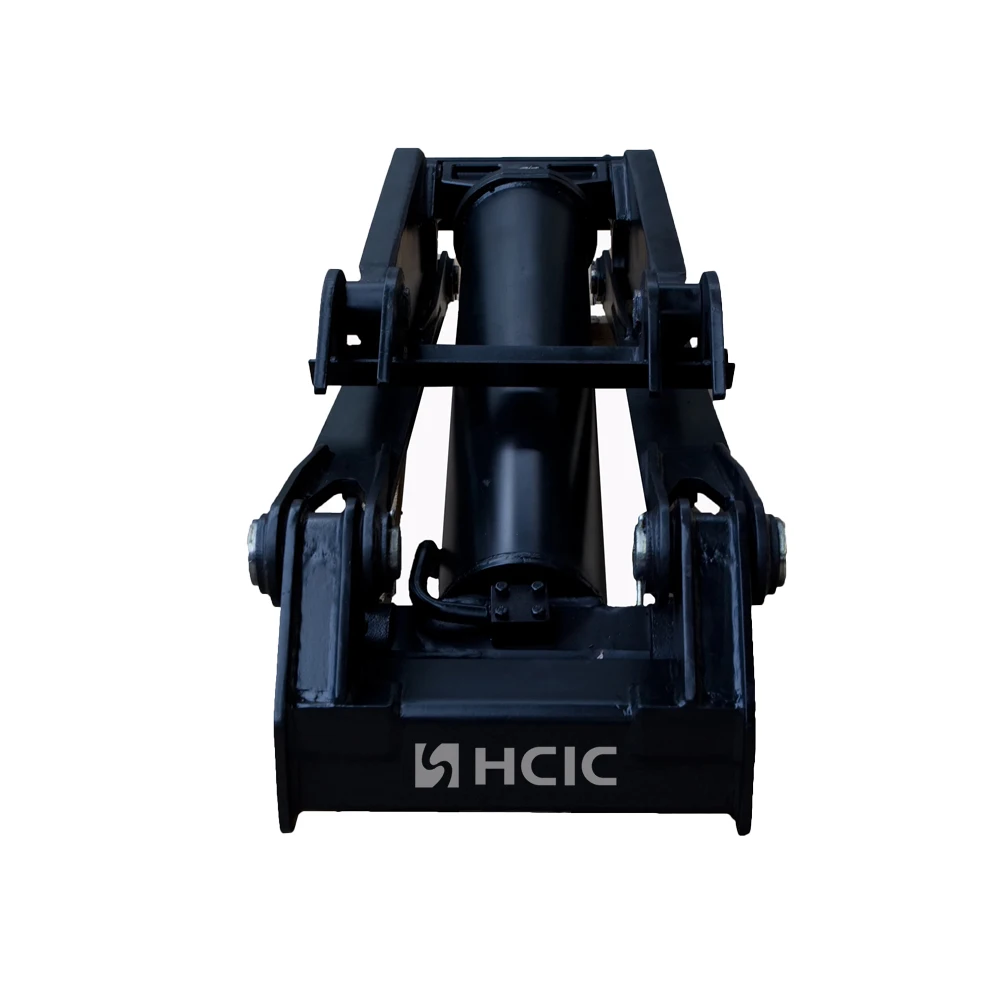

Ένα σύστημα ανύψωσης χωματερής-ρυμουλκούμενου κινείται μέσα από μια μεταβαλλόμενη γωνία. Ο διαθέσιμος χώρος όταν το σώμα είναι κλειστό δεν είναι απαραίτητα ο ίδιος χώρος που διατίθεται κατά την ανύψωση. Το ανυψωτικό πρέπει να κάθεται μέσα στο πλαίσιο, να συνδέεται σωστά με τη δομή στήριξης και να παραμένει μακριά από το κινούμενο σώμα καθ' όλη τη διάρκεια του κύκλου.

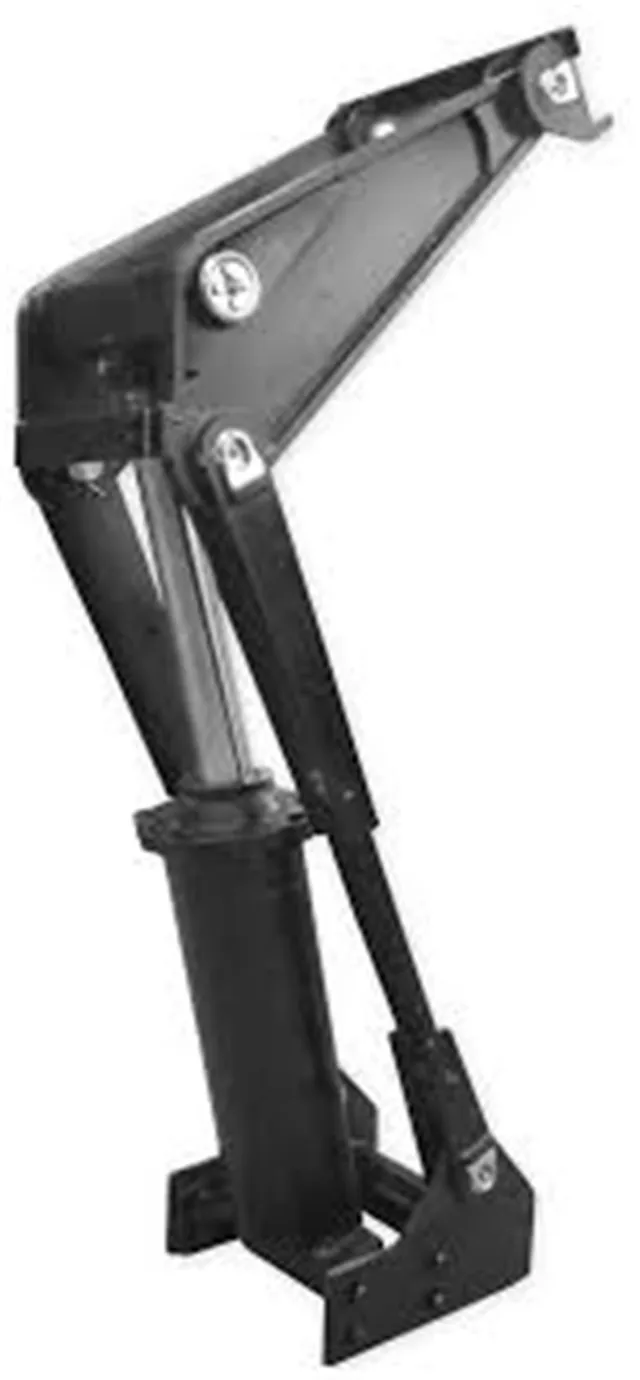

Για το λόγο αυτό, το ηλεκτρικό ανυψωτικό μοντέλο 520 θα πρέπει να εξετάζεται ως μέρος της πλήρους διάταξης ανύψωσης και όχι ως μεμονωμένο εξάρτημα. Το αμάξωμα του τρέιλερ, ο πίσω μεντεσέ, η μπροστινή δομή στήριξης και οι υδραυλικές συνδέσεις επηρεάζουν την τελική τοποθέτηση.
Οι διαστάσεις A, B και C είναι χρήσιμες όταν συγκρίνετε το ανυψωτικό με τον διαθέσιμο χώρο μεταξύ του πλαισίου του τρέιλερ και του σώματος χωματερής. Μετρήστε πρώτα το τρέιλερ στην κλειστή του θέση και μετά ελέγξτε τη διαδρομή κίνησης καθώς το σώμα αρχίζει να γέρνει.
Μια στατική μέτρηση από μόνη της μπορεί να χάσει παρεμβολές με εγκάρσια εξαρτήματα, βραχίονες, σωλήνες ή το κάτω μέρος του σώματος. Η πιο ασφαλής ανασκόπηση χρησιμοποιεί ένα σχέδιο ή φωτογραφίες με διαστάσεις με σημειωμένες τις βασικές αποστάσεις.
Οι αναφορές D, F και G βοηθούν τον αγοραστή να συγκρίνει το ανυψωτικό με τις προγραμματισμένες πλάκες στήριξης, τις θέσεις των καρφιτσών και την ενίσχυση του πλαισίου. Αυτές οι τιμές δεν πρέπει να χρησιμοποιούνται για την αναπαραγωγή ενός πλήρους σχεδίου στερέωσης χωρίς το αρχικό σχέδιο και τις διαστάσεις του έργου.
Η δομή στερέωσης πρέπει να μεταφέρει την αντίδραση ανύψωσης στο πλαίσιο του τρέιλερ. Επομένως, το πάχος του βραχίονα, η ευθυγράμμιση των πείρων και ο σχεδιασμός της συγκόλλησης απαιτούν ξεχωριστή μηχανική αναθεώρηση.
Ο κατάλογος αναφέρει τη διάσταση Ε ως 47,63 ίντσες για το Μοντέλο 520. Αυτή η μέτρηση είναι σημαντική όταν ένα ρυμουλκούμενο έχει περιορισμένο μήκος εγκατάστασης ή όταν το ανυψωτικό πρέπει να τοποθετηθεί γύρω από τα υπάρχοντα μέλη πλαισίου.
Ελέγξτε αυτή τη διάσταση μαζί με τη θέση κλειστού σώματος, τη θέση του μεντεσέ και τον χώρο πρόσβασης σέρβις. Αφήστε χώρο για επιθεώρηση και εργασίες υδραυλικής σύνδεσης αντί να σχεδιάσετε την εγκατάσταση γύρω από μια μέτρηση που δεν αφήνει πρακτική πρόσβαση.

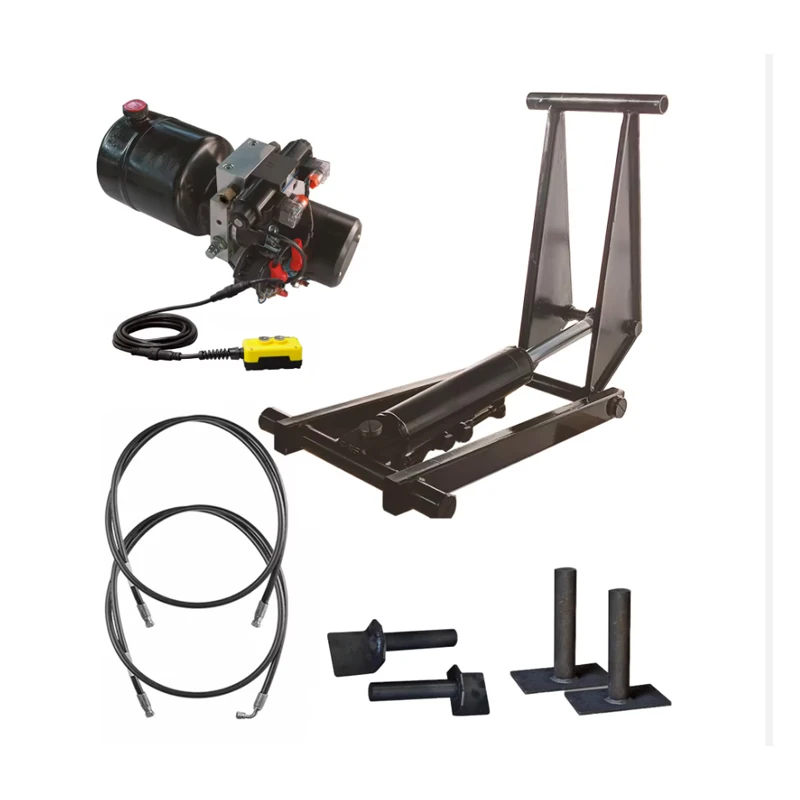

Το ηλεκτρικό ανυψωτικό μοντέλο 520 είναι κατάλληλο για συζητήσεις για το σύστημα ανύψωσης ρυμουλκούμενου χωματερής όπου ο αγοραστής χρειάζεται μια καθορισμένη αναφορά καταλόγου και μια βάση διαστάσεων για την αναθεώρηση της τοποθέτησης. Μπορεί να ληφθεί υπόψη για κατασκευές τρέιλερ OEM, έργα αντικατάστασης και επανασχεδιασμούς συστημάτων, με την επιφύλαξη της επιβεβαίωσης της πλήρους μηχανικής και υδραυλικής διάταξης.
Η παρεχόμενη σελίδα καταλόγου Μοντέλου 520 παραθέτει παραπομπές διαστάσεων, αλλά δεν παρέχει επαληθευμένη χωρητικότητα, τιμή πίεσης λειτουργίας, τιμή διάρκειας ζωής ή πιστοποίηση για αυτό το μοντέλο. Αυτές οι λεπτομέρειες πρέπει να επιβεβαιωθούν για το πραγματικό έργο αντί να συναχθούν από τον αριθμό μοντέλου.
Μια χρήσιμη έρευνα για ανυψωτικά τροφοδοσίας μοντέλου 520 θα πρέπει να περιλαμβάνει:
- Τύπος τρέιλερ και διαστάσεις αμαξώματος
- Διαθέσιμος χώρος μεταξύ του πλαισίου και του αμαξώματος
- Θέση πίσω μεντεσέ και μπροστινά σημεία στερέωσης
- Κέντρα καρφιτσών και διαστάσεις βραχίονα
- Κλειστές και θέσεις εργασίας του σώματος χωματερής
- Υπάρχουσα αντλία, βαλβίδες, εύκαμπτοι σωλήνες και χειριστήρια, εάν πρόκειται για αντικατάσταση
- Φωτογραφίες ή σχέδιο διαστάσεων της τρέχουσας εγκατάστασης
- Απαιτούμενη ακολουθία ανύψωσης και περιβάλλον λειτουργίας
Αυτές οι πληροφορίες επιτρέπουν στον προμηθευτή να συζητήσει την τοποθέτηση χωρίς να μαντέψει κρυφές δομικές λεπτομέρειες.
Το ηλεκτρικό ανυψωτικό μοντέλο 520 θα πρέπει να επιλέγεται μέσω αναθεώρησης τοποθέτησης και όχι μόνο με αντιστοίχιση αριθμού μοντέλου. Οι διαστάσεις του καταλόγου του —ιδιαίτερα η διάσταση E 47,63 ιντσών, η διάσταση A 24,00 ιντσών και η διάσταση G 11,75 ιντσών— παρέχουν ένα χρήσιμο σημείο εκκίνησης για τον έλεγχο μιας εγκατάστασης χωματερής.
Για ακριβή προσφορά, στείλτε το σχέδιο του τρέιλερ, τις μετρήσεις τοποθέτησης και τις υπάρχουσες υδραυλικές πληροφορίες στο HCIC. Η τελική απόφαση θα πρέπει να βασίζεται στην πλήρη διάταξη ανύψωσης και στο πιο πρόσφατο τεχνικό σχέδιο.
Η HCIC αναπτύσσει και κατασκευάζει υδραυλικούς κυλίνδρους και μονάδες ισχύος για οχήματα και βιομηχανικές εφαρμογές. Για ένα έργο Model 520, το HCIC μπορεί να ελέγξει τις διαθέσιμες πληροφορίες εγκατάστασης και να προσδιορίσει τις τεχνικές λεπτομέρειες που απαιτούνται για μια προσφορά OEM ή αντικατάστασης.
