Υδραυλικός κύλινδρος για Θεριζοαλωνιστική μηχανή

1. Ορισμός Προϊόντος & Σενάρια Εφαρμογής

1.1 Ορισμός προϊόντος

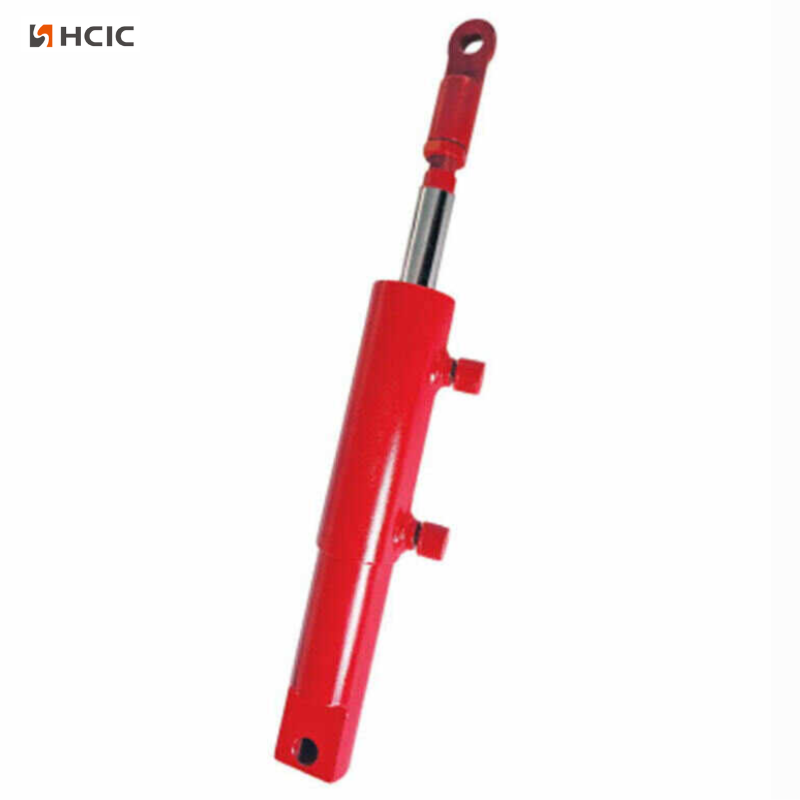

Κατασκευάζουμε ειδικούς υδραυλικούς κυλίνδρους για όλα τα είδη μηχανημάτων συγκομιδής, συμπεριλαμβανομένων θεριζοαλωνιστικών μηχανών, θεριζοαλωνιστικών μηχανών καλαμποκιού και ρυζιού. Αυτά τα εξαρτήματα μετατρέπουν την υδραυλική ισχύ σε κίνηση ευθείας γραμμής και είναι αρκετά σκληρά για να αντεπεξέλθουν στις σκληρές συνθήκες εργασίας στα αγροκτήματα. Μετατρέπει την υδραυλική πίεση σε γραμμική μηχανική δύναμη για να κινήσει κρίσιμα κινούμενα μέρη στη θεριζοαλωνιστική μηχανή.

Σε αντίθεση με τους βιομηχανικούς κυλίνδρους γενικής χρήσης, έχει σχεδιαστεί για υψηλούς κραδασμούς, βαριά σκόνη, λάσπη, μεγάλες εναλλαγές θερμοκρασίας και πολύωρη συνεχή λειτουργία σε αγροκτήματα. Βασικά χαρακτηριστικά: σταθερή κίνηση χαμηλής ταχύτητας, ισχυρή αντίσταση κρούσης, αξιόπιστη στεγανοποίηση και μεγάλη διάρκεια ζωής σε κόπωση.

1.2 Σενάρια εφαρμογής

Αυτός ο υδραυλικός κύλινδρος ταιριάζει απόλυτα με τα κύρια μοντέλα συγκομιδής για μεγάλης κλίμακας εμπορικές εκμεταλλεύσεις στη Βόρεια Αμερική, την Ευρώπη, την Αυστραλία και τη Νοτιοανατολική Ασία, προσαρμόζοντας τις τοπικές μηχανοποιημένες εργασίες συγκομιδής μεγάλης περιοχής:

Τυπικές θέσεις:

• Κύλινδρος ανύψωσης κεφαλής:Εφαρμόζεται στη συγκομιδή σιτηρών σε τεράστιες επίπεδες φάρμες στις Ηνωμένες Πολιτείες, τον Καναδά και την Αυστραλία. Προσαρμόζει ευέλικτα το ύψος κοπής για να προσαρμόζεται σε ανώμαλο έδαφος και διαφορετικά ύψη ανάπτυξης των καλλιεργειών, μειώνοντας την απώλεια κόκκων κατά τη μεγάλης κλίμακας συνεχή συγκομιδή.
• Κύλινδρος ρύθμισης μπομπίνας:Κατάλληλο για σενάρια συγκομιδής ευρωπαϊκού σιταριού και κριθαριού, βελτιστοποιώντας τη γωνία τροφοδοσίας των καλλιεργειών για την επίλυση του μπλοκαρίσματος σίτισης που προκαλείται από πυκνή φύτευση σε υπερπόντιες γεωργικές εκτάσεις υψηλής απόδοσης.
• Κύλινδρος εκφόρτωσης δεξαμενής σιτηρών:Σχεδιασμένο για θεριζοαλωνιστικές μηχανές μεγάλης χωρητικότητας που χρησιμοποιούνται σε αμερικανικές φάρμες καλαμποκιού και σόγιας, υποστηρίζοντας συχνές εργασίες εκφόρτωσης υψηλής ταχύτητας για τη βελτίωση της συνολικής απόδοσης συγκομιδής για γεωργικές εκτάσεις μεγάλης έκτασης.
• Κύλινδρος ρύθμισης διακένου αλωνίσματος:Προσαρμόστε τη διαφοροποιημένη συγκομιδή των καλλιεργειών σε ευρωπαϊκές περιοχές μικτής φύτευσης, προσαρμόζοντας την απόσταση αλωνισμού για σιτάρι, ρύζι, καλαμπόκι και σόγια για να καλύψετε τις τοπικές ανάγκες αμειψισποράς σε πολλές καλλιέργειες.
• Κύλινδρος ισοπέδωσης πλαισίου:Χρησιμοποιείται ευρέως σε λοφώδεις γεωργικές εκτάσεις στη Νότια Ευρώπη και τη Νοτιοανατολική Ασία, διατηρώντας τις θεριζοαλωνιστικές μηχανές σταθερές σε επικλινείς αγρούς και διασφαλίζοντας την κανονική λειτουργία σε πολύπλοκα υπερπόντια εδάφη.

2. Παράμετροι Τεχνικών Προδιαγραφών

2.1 Πίνακας παραμέτρων

3. Υλικό & Διαδικασία Κατασκευής

3.1 Κύρια Υλικά

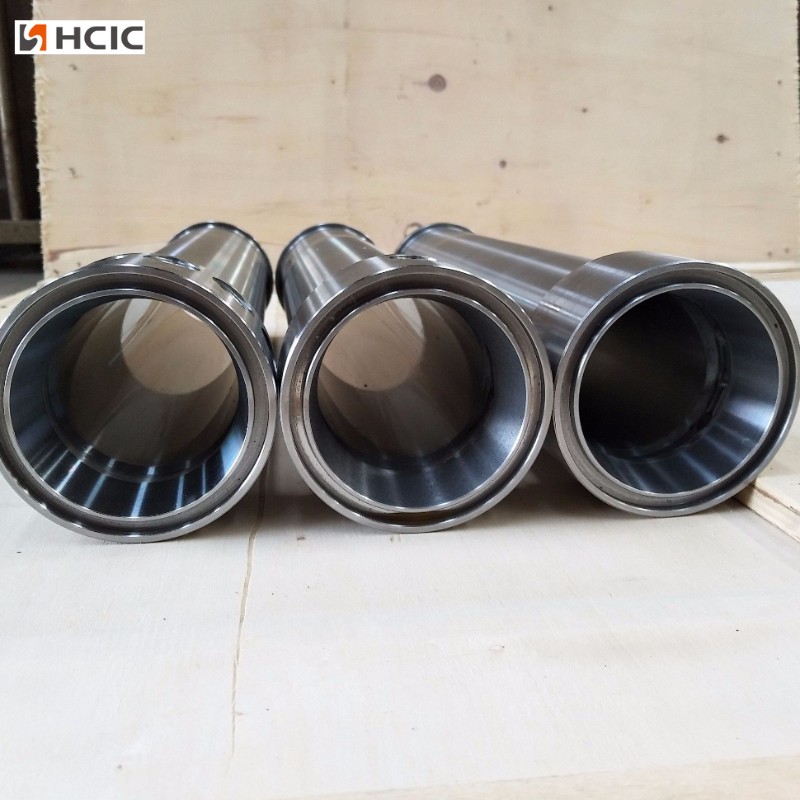

• Κυλινδρική κάννη: 27SiMn ή 45# χαλύβδινος σωλήνας χωρίς ραφή (GB/T 8713-2018). Υψηλή αντοχή σε εφελκυσμό, καλή συγκολλησιμότητα, αντοχή στην πίεση έως 40 MPa.
• Ράβδος εμβόλου: 45Cr / 40Cr κραματοποιημένος χάλυβας μεσαίου άνθρακα.
• o Quenched + tempered (HRC 28–34) για σκληρότητα και αντοχή στην κρούση.
• o Επιφανειακή σκληρή επιχρωμίωση (25–30 μm), HV ≥800, αντισκωριακή, κατά της φθοράς, ανθεκτική στη λάσπη.
• Δοχείο εμβόλου & οδηγού: Χυτοσίδηρος + όλκιμο σίδηρο, ανθεκτικό στη φθορά, καλή εφαρμογή με τσιμούχες.
• Σετ τσιμούχας: Εισαγόμενες σύνθετες τσιμούχες: κύρια σφράγιση FKM + σφράγισμα σκόνης HNBR + δακτύλιος φθοράς από PTFE. Αντέχει σε υψηλή θερμοκρασία, λασπωμένο νερό και συχνή παλινδρόμηση.

3.2 Βασικές διαδικασίες

1. Εσωτερική λείανση βαρελιού:Ακρίβεια λείανσης σε Ra ≤0,4 μm, επιφάνεια καθρέφτη, χαμηλή τριβή, χωρίς διαρροή λαδιού, μεγάλη διάρκεια ζωής σφράγισης.

2. Τρίψιμο ράβδων & σκληρή επιχρωμίωση:Η λείανση CNC εξασφαλίζει ευθύτητα ≤0,1 mm/m. αυτόματη γραμμή επιχρωμίωσης για ομοιόμορφο πάχος και πρόσφυση.

3. Συγκόλληση:Συγκόλληση με CO2 πλήρους διείσδυσης σε ακραία καλύμματα και σχισμές. μη καταστροφική δοκιμή (UT/MT) για κρίσιμες συγκολλήσεις.

4. Συναρμολόγηση και δοκιμή:

• Συναρμολόγηση καθαρού δωματίου για την αποφυγή εισόδου σκόνης στο
• Δοκιμή πίεσης 100%: 31,5 MPa πίεση διατήρησης για 3–5 λεπτά, χωρίς διαρροή, χωρίς μόνιμη παραμόρφωση.

5.Επεξεργασία επιφάνειας:Αμμοβολή + αντιδιαβρωτική βαφή δύο συστατικών, αντοχή σε ψεκασμό αλατιού ≥500 ώρες, κατάλληλη για μακροχρόνια χρήση σε εξωτερικούς χώρους αγροκτήματος.

4. Παραδείγματα Εφαρμογών Βιομηχανίας

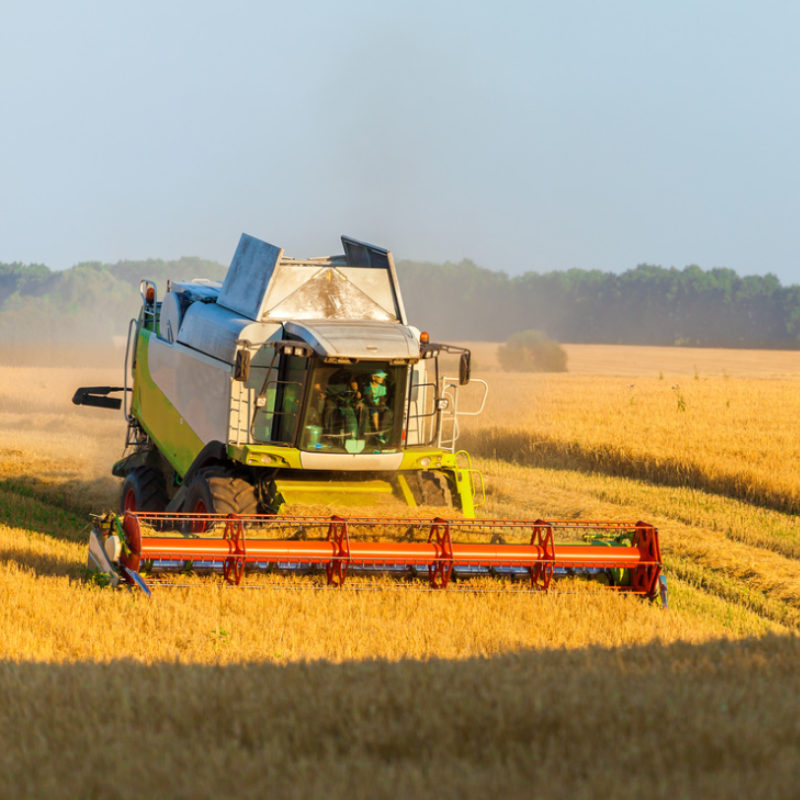

Περίπτωση 1 – Θεριζοαλωνιστική μηχανή σιταριού/ρυζιού

• Κύλινδρος: 50/25-250 mm διπλής ενέργειας για ανύψωση κεφαλής. 63/32-400 mm για εκφόρτωση δεξαμενής σιτηρών.
• Κατάσταση λειτουργίας: 12–14 ώρες/ημέρα συνεχής λειτουργία κατά την περίοδο της συγκομιδής. θερμοκρασία περιβάλλοντος 35–40 ℃, έντονη σκόνη, περιστασιακά λασπωμένο νερό.
• Απόδοση: Σταθερή ανύψωση, χωρίς κολλήματα. ποσοστό διαρροής <0,5% σε 1.000 ώρες. μειώνει αποτελεσματικά την απώλεια συγκομιδής σε ≤2%.

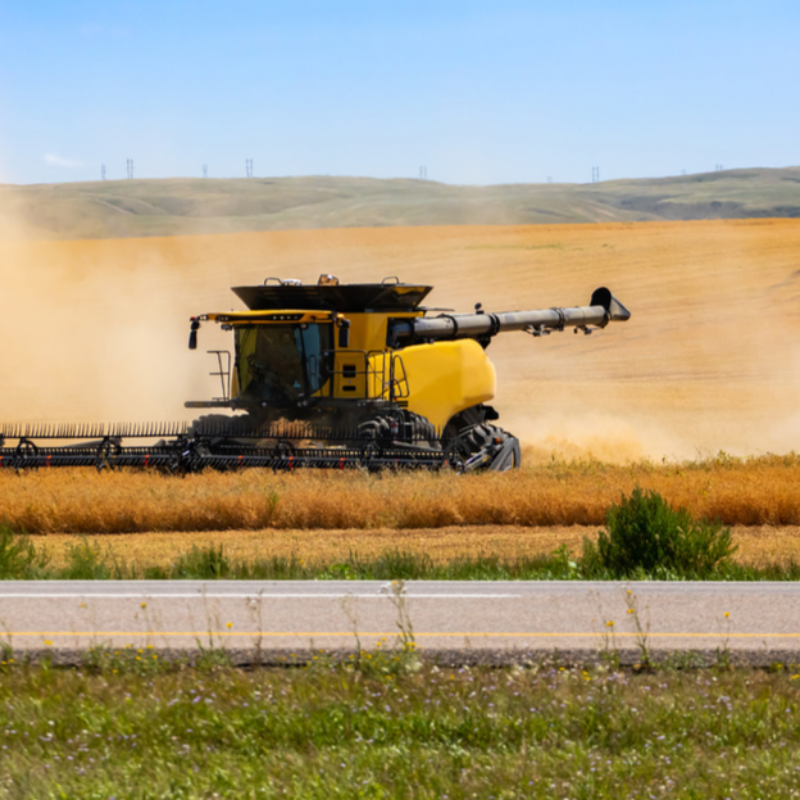

Περίπτωση 2 – Θεριζοαλωνιστική μηχανή

• Κύλινδρος: 63/32-320 mm για ανύψωση κεφαλής. 50/25-200 mm για μηχανισμό εκφόρτωσης αυτιού.
• Κατάσταση λειτουργίας: Συχνή κρούση, υψηλή δόνηση, σκονισμένα υπολείμματα μίσχου καλαμποκιού, θερμοκρασία έως -15 ℃ στις αρχές της άνοιξης.
• Απόδοση: Αντέχει σε κρουστικό φορτίο 2–3× ονομαστική πίεση. καλή απόδοση χαμηλής εκκίνησης. Η διάρκεια ζωής φτάνει τις 3.500–4.500 ώρες υπό κανονική συντήρηση.

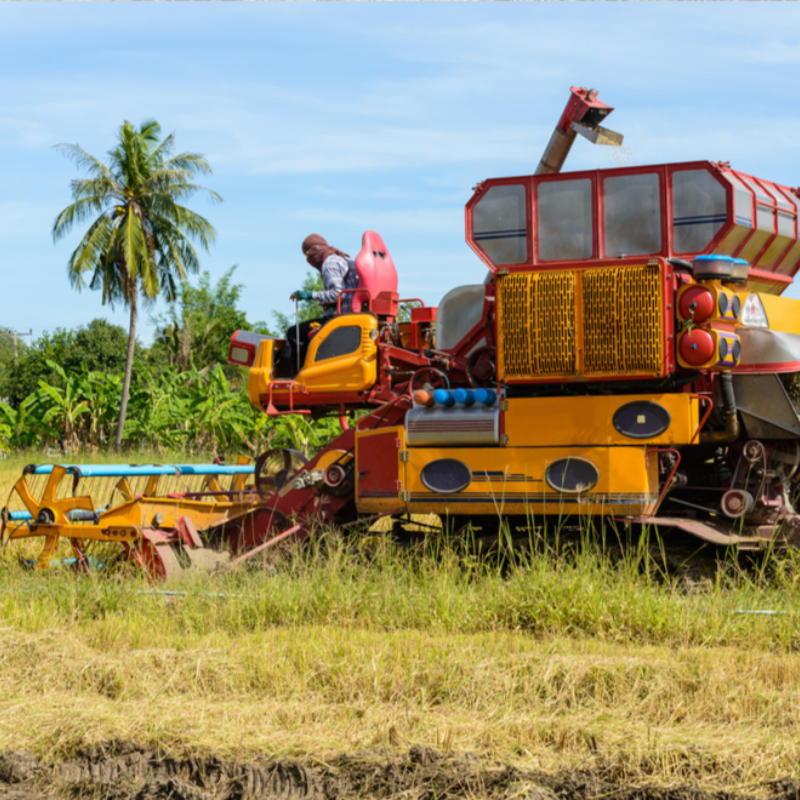

Περίπτωση 3 – Μικρή θεριστική μηχανή στην πλαγιά του λόφου

• Κύλινδρος: Συμπαγής κύλινδρος διπλής ενέργειας 40/20-150 mm για ισοπέδωση αμαξώματος και έλεγχο κεφαλής.
• Κατάσταση λειτουργίας: Στενό χωράφι, συχνές στροφές, λασπωμένοι δρόμοι, υψηλή υγρασία όλο το χρόνο.
• Απόδοση: Συμπαγές μέγεθος, ευέλικτη δράση. καλή στεγανοποίηση σε υγρό/λασπώδες περιβάλλον. εύκολη επιτόπια συντήρηση.

5. FAQ

(1) Ε: Είναι αυτός ο υδραυλικός κύλινδρος κατάλληλος για όλες τις μάρκες θεριζοαλωνιστικών μηχανών;

Α: Τα τυπικά μοντέλα ταιριάζουν στις περισσότερες θεριζοαλωνιστικές μηχανές. Υποστηρίζουμε επίσης προσαρμοσμένο μέγεθος και διαστάσεις εγκατάστασης για ειδικό εξοπλισμό.

(2) Ε: Πόσο καιρό είναι η διάρκεια ζωής υπό κανονική χρήση;

Α: Υπό τυπικές συνθήκες εργασίας, η κανονική διάρκεια ζωής μπορεί να φτάσει περισσότερες από 2000 ώρες εργασίας. Η τακτική αντικατάσταση και καθαρισμός λαδιού μπορεί να παρατείνει περαιτέρω τη διάρκεια ζωής του.

(3) Ε: Τι πρέπει να κάνω εάν παρουσιαστεί διαρροή λαδιού κατά τη χρήση;

Α: Η διαρροή λαδιού προκαλείται κυρίως από τη γήρανση ή τη βλάβη των δακτυλίων στεγανοποίησης. Απλώς αντικαταστήστε το αντίστοιχο κιτ στεγανοποίησης, δεν χρειάζεται να αλλάξετε ολόκληρο τον κύλινδρο.

(4) Ε: Μπορεί να λειτουργήσει κανονικά σε χαμηλή θερμοκρασία χειμώνα;

Α: Ναι. Το προϊόν ελέγχεται για αντοχή σε χαμηλή θερμοκρασία εντός -20℃. Συνιστάται η χρήση υδραυλικού λαδιού χαμηλής θερμοκρασίας σε ψυχρές περιοχές για καλύτερη απόδοση.
