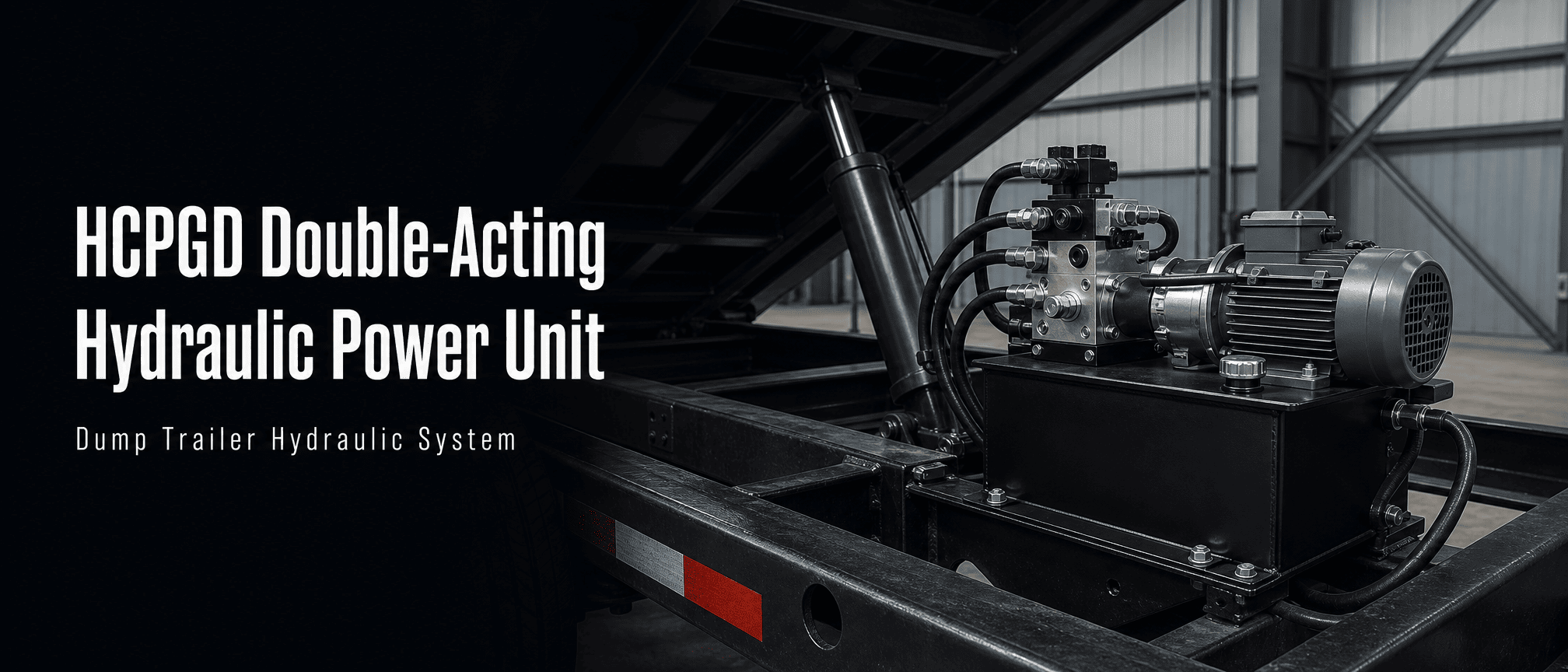

Η μονάδα υδραυλικής ισχύος διπλής ενέργειας HCPGD για ρυμουλκούμενα χωματερής παρέχει ροή 1,2 GPM, πίεση 3.000 PSI και δεξαμενή 6 γαλονιών για υδραυλικά συστήματα ρυμουλκούμενων χωματερών.
Product type:
υδραυλική μονάδα διπλής ενέργειαςFlow rate:
1,2 GPMPort size:
SAE #6Tank size:
6 γαλλΗ μονάδα υδραυλικής ισχύος διπλής ενέργειας HCPGD για ρυμουλκούμενα χωματερής. Ο κατάλογος καθορίζει ρυθμό ροής 1,2 GPM, δεξαμενή 6 γαλονιών, ονομαστική πίεση 3.000 PSI και θύρες SAE #6. Η διάταξη βαλβίδας 4 κατευθύνσεων, 3 θέσεων που λειτουργεί με ηλεκτρομαγνητική βαλβίδα προορίζεται για υδραυλικά κυκλώματα που χρειάζονται κίνηση με τροφοδοσία και προς τις δύο κατευθύνσεις.
Για έναν κατασκευαστή ρυμουλκούμενων ή ομάδα συντήρησης στόλου, το σημαντικό σημείο δεν είναι απλώς το μέγεθος του κινητήρα και του δοχείου. Το HPU πρέπει να ταιριάζει με τον κύλινδρο, τη διαθέσιμη ηλεκτρική παροχή, το υδραυλικό λάδι, τη διάταξη του σωλήνα και την απαιτούμενη κίνηση. Αυτό το άρθρο εξηγεί τι σημαίνει η προδιαγραφή HCPGD και ποιες πληροφορίες πρέπει να επιβεβαιώνονται πριν από μια παραγγελία.
Μια υδραυλική μονάδα ισχύος μετατρέπει την ηλεκτρική ενέργεια σε υδραυλική ροή και πίεση. Η αντλία στέλνει λάδι στην επιλεγμένη πλευρά ενός κυλίνδρου διπλής ενέργειας. Όταν η βαλβίδα αλλάζει θέση, το κύκλωμα αντιστρέφει τη ροή λαδιού, έτσι ώστε ο κύλινδρος να μπορεί να εκτείνεται και να συστέλλεται υπό υδραυλική ισχύ.
Η μονάδα υδραυλικής ισχύος διπλής ενέργειας HCPGD είναι επομένως κατάλληλη για μια σχεδίαση ρυμουλκούμενου χωματερής που χρειάζεται λειτουργία επέκτασης με τροφοδοσία και λειτουργία ανάσυρσης με τροφοδοσία. Η ακριβής κίνηση εξακολουθεί να εξαρτάται από τον όγκο του κυλίνδρου, το φορτίο, τη ρύθμιση ανακούφισης, το μέγεθος του σωλήνα και το κύκλωμα ελέγχου. Η HPU θα πρέπει να επιλέγεται ως μέρος του πλήρους υδραυλικού συστήματος και όχι ως μεμονωμένο εξάρτημα.
| Είδος | Προδιαγραφές καταλόγου |
|---|---|
| Μοντέλο | HCPGD |
| Τύπος προϊόντος | Μονάδα υδραυλικής ισχύος διπλής ενέργειας |
| Η εφαρμογή αναφέρεται στον κατάλογο | Ρυμουλκούμενο |
| Ρυθμός ροής | 1,2 GPM |
| Μέγεθος θύρας | SAE #6 |
| Μέγεθος δεξαμενής | 6 γαλλ |
| Πίεση | 3.000 PSI |
| Βαλβίδα | Λειτουργία με ηλεκτρομαγνητική βαλβίδα. 4 δρόμων, 3 θέσεων |
Αυτές είναι οι δημοσιευμένες τιμές HCPGD στον κατάλογο HCIC-2026. Ο κατάλογος δεν παρέχει πλήρες ρεύμα κινητήρα, χωρητικότητα μπαταρίας, κύκλο λειτουργίας, ρύθμιση βαλβίδας εκτόνωσης ή διάγραμμα καλωδίωσης ελεγκτή για αυτό το μοντέλο. Αυτές οι λεπτομέρειες θα πρέπει να επιβεβαιώνονται σε σχέση με τις απαιτήσεις του έργου πριν από την έγκριση της παραγωγής.
Η βαλβίδα 4 κατευθύνσεων, 3 θέσεων δίνει στη μονάδα ισχύος μια δομή κατευθυντικού ελέγχου για έναν υδραυλικό ενεργοποιητή διπλής ενέργειας. Μια θύρα εργασίας μπορεί να κατευθύνει το λάδι για να επεκτείνει τον κύλινδρο ενώ η άλλη επιστρέφει λάδι στη δεξαμενή. Στην αντίθετη εντολή, η διαδρομή ροής αντιστρέφεται.
Η κεντρική θέση είναι μια λεπτομέρεια σχεδιασμού που πρέπει να επιβεβαιωθεί με την τελική προδιαγραφή κυκλώματος και βαλβίδας. Επηρεάζει τον τρόπο συμπεριφοράς του ενεργοποιητή όταν απελευθερώνεται η ηλεκτρική εντολή. Ένας κατασκευαστής ρυμουλκούμενου δεν πρέπει να αναλαμβάνει την κατάσταση του κέντρου χωρίς να αναθεωρήσει το υδραυλικό σχηματικό, τις απαιτήσεις ελέγχου φορτίου και τη μέθοδο ασφαλούς χαμηλώματος.
Η σύνδεση της θύρας SAE #6 πρέπει επίσης να ελεγχθεί σε σχέση με τον επιλεγμένο σωλήνα, τον προσαρμογέα και το πρότυπο τοποθέτησης. Η σωστή αναγνώριση του σπειρώματος και η πρακτική στεγανοποίησης έχουν σημασία επειδή μια μικρή διαρροή σύνδεσης μπορεί να εισαγάγει αέρα, να χάσει λάδι και να κάνει την κίνηση του τρέιλερ ασυνεπής.
Το HCPGD παρατίθεται με δεξαμενή 6 γαλονιών. Ο όγκος του δοχείου παρέχει ένα μέρος για την επιστροφή λαδιού και βοηθά το σύστημα να διαχειρίζεται τον όγκο λαδιού που απαιτείται από τον κύλινδρο. Το απαιτούμενο μέγεθος δεξαμενής δεν καθορίζεται μόνο από την οπή του κυλίνδρου. Εξαρτάται επίσης από τη διαδρομή του κυλίνδρου, τον όγκο της ράβδου, τη διάταξη κυκλώματος, τον όγκο του σωλήνα, τη στάθμη λαδιού, τον διαθέσιμο χώρο εγκατάστασης και τον κύκλο λειτουργίας.
Η δεξαμενή πρέπει να τοποθετηθεί με ασφάλεια και να τοποθετηθεί έτσι ώστε η γραμμή αναρρόφησης, η διαδρομή επιστροφής και η πρόσβαση σέρβις να παραμένουν πρακτικά. Πριν από την παραγγελία, ο εγκαταστάτης θα πρέπει να επιβεβαιώσει τις πραγματικές διαστάσεις του δοχείου, τον προσανατολισμό τοποθέτησης, τη διάταξη πλήρωσης και αναπνοής και τη στάθμη χρησιμοποιήσιμου λαδιού με HCIC.
Ο κατάλογος αναφέρει 1,2 GPM για το HCPGD και 3.000 PSI για την προδιαγραφή πίεσης. Αυτές οι τιμές δεν πρέπει να μετατρέπονται απευθείας σε εγγυημένο χρόνο ανύψωσης τρέιλερ ή ικανότητα ανύψωσης. Η πραγματική ταχύτητα εξαρτάται από τον όγκο του κυλίνδρου και το φορτίο. Η πραγματική πίεση εργασίας εξαρτάται από την απαιτούμενη δύναμη, τη μηχανική γεωμετρία, την τριβή, τον περιορισμό και την προστασία ανακούφισης.
Ένας απλός πρώτος έλεγχος είναι να συγκρίνετε τον απαιτούμενο όγκο κυλίνδρου με τη διαθέσιμη ροή. Ένας μεγαλύτερος κύλινδρος χρειάζεται περισσότερο λάδι για να ολοκληρώσει την ίδια διαδρομή, επομένως η μετακίνησή του κανονικά θα διαρκέσει περισσότερο με τον ίδιο ρυθμό ροής. Ένας σχεδιαστής συστήματος θα πρέπει επίσης να εξετάσει τη ροή επιστροφής από την πλευρά της ράβδου ενός κυλίνδρου διπλής ενέργειας, το μήκος του σωλήνα και το ιξώδες του υδραυλικού λαδιού που εξαρτάται από τη θερμοκρασία.
Η τιμή καταλόγου 3.000 PSI είναι ένα όριο σχεδιασμού συστήματος που πρέπει να ελεγχθεί σε σχέση με τον κύλινδρο, τους εύκαμπτους σωλήνες, τα εξαρτήματα και τα εξαρτήματα ελέγχου. Δεν πρέπει να αντιμετωπίζεται ως υπόσχεση ότι κάθε ρυμουλκούμενο θα λειτουργεί συνεχώς υπό αυτήν την πίεση.
Πριν τοποθετήσετε τη μονάδα υδραυλικής ισχύος διπλής ενέργειας HCPGD, επιβεβαιώστε τα ακόλουθα σημεία:
1. Συμβατότητα κυλίνδρων:Βεβαιωθείτε ότι ο συνδεδεμένος ενεργοποιητής είναι διπλής ενέργειας και ότι και οι δύο θύρες έχουν αναγνωριστεί σωστά.
2. Ηλεκτρική παροχή:Επιβεβαιώστε την τάση, τη ζήτηση ρεύματος, την προστασία ασφαλειών, το μέγεθος του καλωδίου και τη συμβατότητα του διακόπτη ελέγχου.
3. Υδραυλικές συνδέσεις:Ταιριάξτε τις θύρες SAE #6 με τους σωστούς σωλήνες και προσαρμογείς. Διατηρήστε καθαρές τις διαδρομές αναρρόφησης και επιστροφής.
4. Θέση δεξαμενής:Αφήστε αρκετό χώρο για πλήρωση, επιθεώρηση, καθαρισμό και μελλοντική εξυπηρέτηση.
5. Προστασία υπό πίεση:Επιβεβαιώστε τη διάταξη της βαλβίδας ανακούφισης και την ασφαλή πίεση για ολόκληρο το κύκλωμα.
6. Έλεγχος φορτίου:Ελέγξτε πώς συγκρατείται και χαμηλώνεται το σώμα του χωματερού εάν διακοπεί η ηλεκτρική τροφοδοσία.
7. Αφαίρεση αέρα:Γεμίστε με το εγκεκριμένο λάδι, εξαερώστε το κύκλωμα σύμφωνα με τη σχεδίαση του συστήματος και ελέγξτε τη στάθμη του ρεζερβουάρ μετά από αρκετούς ελεγχόμενους κύκλους.
Το HCIC θα πρέπει να λάβει τη διάταξη του τρέιλερ, τα δεδομένα του κυλίνδρου, την απαιτούμενη τάση τροφοδοσίας και το υδραυλικό σχηματικό σχέδιο πριν εγκριθεί η τελική διαμόρφωση.
Η πίεση δεν καθορίζει την πλήρη απόδοση του συστήματος. Η δύναμη του κυλίνδρου, η μηχανική μόχλευση και η απαίτηση ροής πρέπει να λαμβάνονται υπόψη μαζί.
Η τιμή 1,2 GPM σχετίζεται με τη ροή λαδιού και όχι απευθείας με τη μάζα που μπορεί να σηκώσει ένα ρυμουλκούμενο. Η χωρητικότητα φορτίου εξαρτάται από τη δομή του κυλίνδρου και του τρέιλερ καθώς και από το υδραυλικό κύκλωμα.
Ένα σύστημα διπλής ενέργειας χρειάζεται σωστή δρομολόγηση και στις δύο πλευρές του ενεργοποιητή. Η λανθασμένη αναγνώριση του εύκαμπτου σωλήνα μπορεί να προκαλέσει τη μετακίνηση του κυλίνδρου προς τη λάθος κατεύθυνση ή την αποτυχία ανάσυρσης όπως προβλέπεται.
Η βαλβίδα 4 κατευθύνσεων, 3 θέσεων πρέπει να ταιριάζει με την απαιτούμενη ουδέτερη συμπεριφορά και ασφαλή διάταξη χαμηλώματος.
Για μια προσφορά μονάδας υδραυλικής ισχύος διπλής ενέργειας HCPGD, παρέχετε:
Τύπος τρέιλερ και προβλεπόμενη εφαρμογή
Αυτές οι πληροφορίες επιτρέπουν τον έλεγχο της διαμόρφωσης HPU σε σχέση με το πλήρες σύστημα τρέιλερ αντί να αναφέρεται μόνο από έναν αριθμό.
Το HCPGD είναι μονής ή διπλής δράσης;
Ο κατάλογος HCIC-2026 αναφέρει το HCPGD ως μονάδα υδραυλικής ισχύος διπλής ενέργειας.
Ποιος ρυθμός ροής αναφέρεται για το HCPGD;
Ο κατάλογος παραθέτει ρυθμό ροής 1,2 GPM.
Τι μέγεθος δεξαμενής χρησιμοποιεί το HCPGD;
Ο κατάλογος παραθέτει μια δεξαμενή 6 γαλονιών.
Ποιο μέγεθος θύρας καθορίζεται;
Ο κατάλογος παραθέτει ένα μέγεθος θύρας SAE #6.
Επιβεβαιώνει ο κατάλογος κάθε ηλεκτρική λεπτομέρεια;
Όχι. Ο πίνακας μοντέλων δεν παρέχει πλήρες ρεύμα κινητήρα, διάγραμμα καλωδίωσης ή προδιαγραφές κύκλου λειτουργίας. Αυτά τα σημεία θα πρέπει να επιβεβαιωθούν για το προβλεπόμενο τρέιλερ.
Η μονάδα υδραυλικής ισχύος διπλής ενέργειας HCPGD είναι μια καθορισμένη επιλογή HPU χωματερής ρυμουλκούμενου με δεδομένα ροής, δεξαμενής, πίεσης και βαλβίδας που αναφέρονται στον κατάλογο. Για αξιόπιστη προσφορά, στείλτε στο HCIC τις προδιαγραφές κυλίνδρου, την ηλεκτρική παροχή, το υδραυλικό σχηματικό και τους περιορισμούς εγκατάστασης.
Το HCIC μπορεί στη συνέχεια να ελέγξει εάν η διαμόρφωση HCPGD ταιριάζει με την πλήρη εφαρμογή και να εντοπίσει τυχόν λεπτομέρειες για το συγκεκριμένο έργο που απαιτούν επιβεβαίωση πριν από την παραγωγή.
