Εισαγωγή κυλίνδρου υδραυλικού ανυψωτικού ανυψωτικού: Power Souce: Εγχειρίδιο Μήκος πιρουνιού: 800mm Έκθεση δοκιμής μηχανημάτων: Παρέχεται Βασικά εξαρτήματα: Κινητήρας Μέγ. Ύψος ανύψωσης: 1600/2500 mm Βάρος υπηρεσίας: 160-280 κιλά Ακτίνα στροφής: 1235 mm Ελάχ. Ύψος ανύψωσης: 90mm Χωρητικότητα: 500-1500 κιλά Συνολικό ύψος:2165/2925mm Ταχύτητα ανύψωσης: 25mm/s

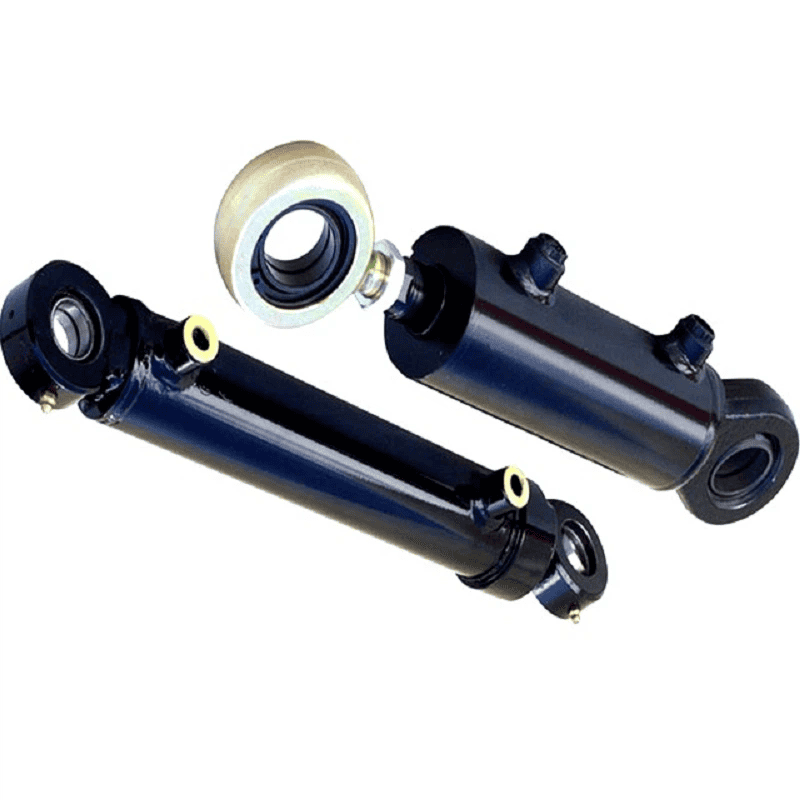

Ο υδραυλικός κύλινδρος του εμβόλου μπορεί να χωριστεί σε δύο δομές: τύπου μονοπολικού και διπλού ράβδου. Η σταθερή μέθοδος στερεώνεται από το σώμα του κυλίνδρου και η ράβδος του εμβόλου στερεώνεται. Η δράση της υδραυλικής πίεσης έχει έναν ενιαίο τύπο δράσης και διπλή δράση. Σε έναν υδραυλικό κύλινδρο μονής δράσης, το λάδι πίεσης είναι μόνο μία κοιλότητα του υδραυλικού κυλίνδρου και η πίεση του κυλίνδρου μπορεί να επιτευχθεί με την πίεση του κυλίνδρου. Η κίνηση των δύο κατευθύνσεων του εμβόλου του υδραυλικού κυλίνδρου εναλλάσσεται από τις δύο κοιλότητες και ολοκληρώνεται η πίεση της υδραυλικής πίεσης.
Χαρακτηριστικά σφάλματος
Μην εκτελείτε λειτουργία φορτίου κατά την αντιμετώπιση προβλημάτων του εξοπλισμού.
Οι κύριες μη φυσιολογικές εκδηλώσεις περιλαμβάνουν ανακριβή τοποθέτηση και διακοπή της ράβδου εμβόλου, ανεπαρκή ώση εξόδου, μειωμένη ταχύτητα κίνησης και ασταθή απόδοση εργασίας κατά τη λειτουργία. Τα κοινά αίτια αναλύονται ως εξής:
(1) Εσωτερική διαρροή στο εσωτερικό του υδραυλικού κυλίνδρου
Η εσωτερική διαρροή του υδραυλικού κυλίνδρου περιλαμβάνει κυρίως διαρροή που προκαλείται από υπερβολική φθορά των εξαρτημάτων σφράγισης του κυλίνδρου, καθώς και βλάβη ή αστοχία της στεγανοποίησης της ράβδου του εμβόλου, της στεγανοποίησης του ακραίου καλύμματος και της ίδιας της σφράγισης του εμβόλου.
Για τη διαρροή που εμφανίζεται στη θέση στεγανοποίησης μεταξύ της ράβδου του εμβόλου και του ακραίου πώματος, οι κύριες αιτίες είναι ελαττώματα όπως δίπλωμα, εξώθηση, σχίσιμο, τριβή επιφάνειας, γήρανση, φθορά υλικού και παραμόρφωση των εξαρτημάτων στεγανοποίησης. Σε τέτοιες περιπτώσεις, το ελαττωματικό σφράγισμα πρέπει να αφαιρεθεί και να αντικατασταθεί με ένα νέο κατάλληλο εξάρτημα στεγανοποίησης.
Η υπερβολική φθορά των στεγανοποιήσεων του εμβόλου προκαλείται ως επί το πλείστον από ακατάλληλη ρύθμιση της βαλβίδας ελέγχου ταχύτητας, η οποία οδηγεί σε υπερβολικά υψηλή αντίθλιψη στο σύστημα, ακατάλληλη εγκατάσταση στεγανοποιήσεων κατά τη συναρμολόγηση ή μόλυνση και φθορά του υδραυλικού λαδιού. Οι δευτερεύοντες παράγοντες περιλαμβάνουν την είσοδο ξένων υλών κατά τη συναρμολόγηση και τη χρήση στεγανοποιητικών υλικών χαμηλής ποιότητας.
Οι συνέπειες τέτοιων προβλημάτων περιλαμβάνουν αργή και αργή κίνηση, ανεπαρκή δύναμη εξόδου και σε σοβαρές περιπτώσεις, ζημιά στο έμβολο και στο εσωτερικό τοίχωμα της κάννης του κυλίνδρου, που οδηγεί ακόμη και σε αστοχία "σύλληψης κυλίνδρου". Η αντίστοιχη λύση είναι να επαναρυθμίσετε τη βαλβίδα ελέγχου ταχύτητας και να πραγματοποιήσετε τις απαραίτητες διορθώσεις και βελτιώσεις σε αυστηρή συμφωνία με τις προδιαγραφές εγκατάστασης του εξοπλισμού και τις διαδικασίες λειτουργίας.
Όλες οι παράμετροι μπορούν να προσαρμοστούν
| Μοντέλο | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Χωρητικότητα (kg) | 500 | 1000 | 1500 |
| Χαμηλωμένο ύψος περόνης (mm) | 90 | 90 | 90 |
| Μέγιστο ύψος ανύψωσης (mm) | 1600 | 1600/2500 | 1600 |
| Συνολικό ύψος (mm) | 2010 | 2165/2925 | 2150 |
| Συνολικό μήκος (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Συνολικό πλάτος (mm) | 805 | 1000/750 | 1000 |
| Μήκος πιρουνιού (mm) | 800 | 800 | 800 |
| Ακτίνα στροφής (mm) | 1235 | 1235 | 1235 |
| Βάρος υπηρεσίας (kg) | 160 | 250/316 | 280 |
| Ταχύτητα ανύψωσης (mm/s) | 25 | 25 | 21 |
| Πλάτος διαδρόμου για παλέτες (mm) | 1915 | 1915 | 1915 |
