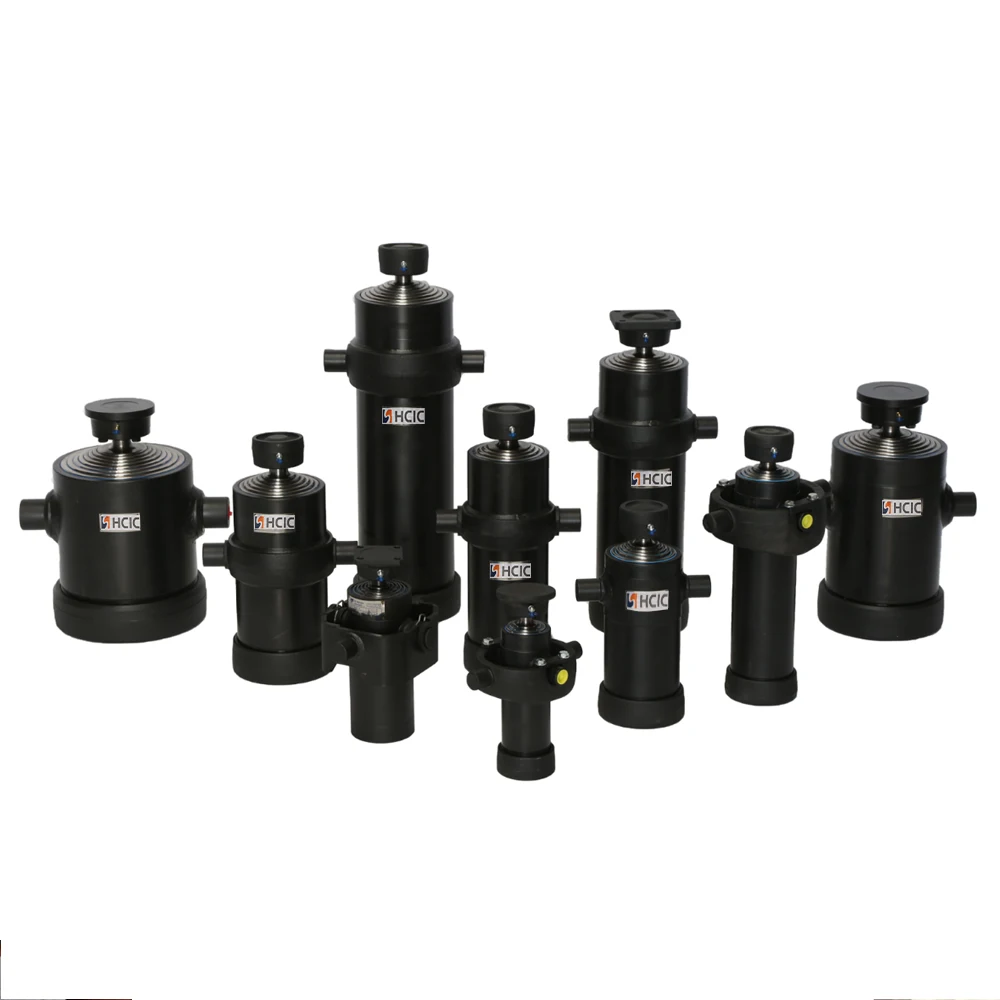

Το 4TG-E130x1307 είναι ένας τηλεσκοπικός υδραυλικός κύλινδρος κάτω από το αμάξωμα τεσσάρων σταδίων, με διαδρομή 1.307 mm, μέγιστη πίεση λειτουργίας 180 bar και εύρος ανατροπής καταλόγου 15–25 τόνων.
Number of stages:
4 στάδιαStroke:
1.307 χλστMass:
58 κιλάWorking volume:
13,7 LΤο 4TG-E130x1307 είναι ένας τηλεσκοπικός υδραυλικός κύλινδρος τεσσάρων σταδίων dump trailer που περιλαμβάνεται στον κατάλογο HCIC-2026. Αποτελεί μέρος της γκάμας ελαφριάς χρήσης κάτω από το αμάξωμα για τρέιλερ πλευρικής απόρριψης και τριών κατευθύνσεων, όπου μια μεγάλη διαδρομή πρέπει να χωράει κάτω από το αμάξωμα και το πλαίσιο.
Το μοντέλο παρέχει ένα καθορισμένο σημείο εκκίνησης για μια αναθεώρηση OEM ή ανταλλακτικού κυλίνδρου: τέσσερα στάδια, διαδρομή 1.307 mm, μέγιστη πίεση εργασίας 180 bar και εύρος χωρητικότητας ανατροπής καταλόγου 15–25 τόνων. Ο κύλινδρος θα πρέπει να ταιριάζει με την πλήρη δομή του ρυμουλκούμενου, το υδραυλικό κύκλωμα και τη διάταξη στερέωσης πριν από την αγορά.
| Παράμετρος | Αξία καταλόγου |
|---|---|
| Μοντέλο | 4TG-E130x1307 |
| Τύπος προϊόντος | Τηλεσκοπικός υδραυλικός κύλινδρος κάτω από το αμάξωμα |
| Αριθμός σταδίων | 4 |
| Κτύπημα | 1.307 χλστ |
| Μάζα | 58 κιλά |
| Όγκος εργασίας | 13,7 L |
| Μέγιστη πίεση λειτουργίας | 180 bar |
| Εύρος χωρητικότητας ανατροπής καταλόγου | 15–25 τόνοι |
| Διάσταση Λ | 545 χλστ |
| Διάσταση Α | 216 χλστ |
| Διάσταση Β | 329 χλστ |
| Διάσταση Γ | 132 χλστ |
| Διάσταση Δ | 92 χλστ |
| Διάσταση Ε | 58 χλστ |
Οι παραπάνω τιμές μεταγράφονται από τον πίνακα Under Body Telescopic Hydraulic Cylinder στον παρεχόμενο κατάλογο HCIC-2026, σελίδα PDF 18. Στον εκτυπωμένο πίνακα, η σειρά για το 4TG-E130x1307 δείχνει τέσσερα στάδια, διαδρομή 1.307 mm, μέγιστη μάζα εργασίας 511 kg, L7 bar.

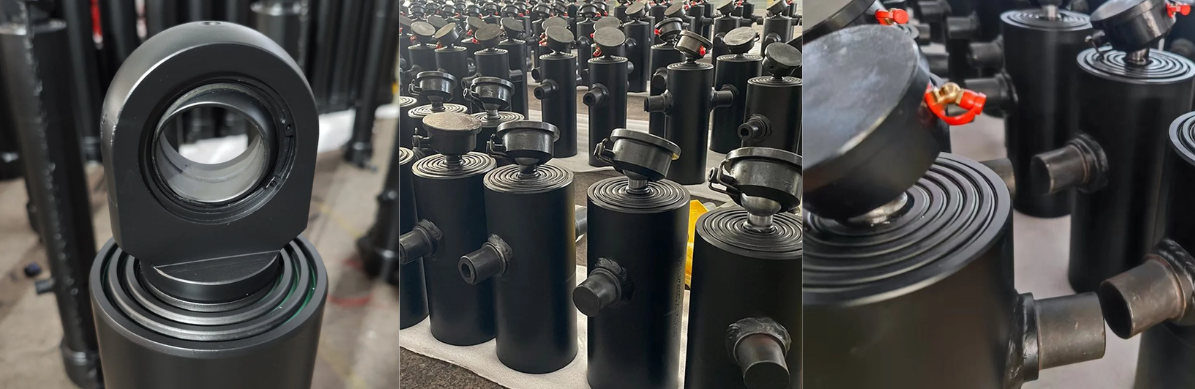

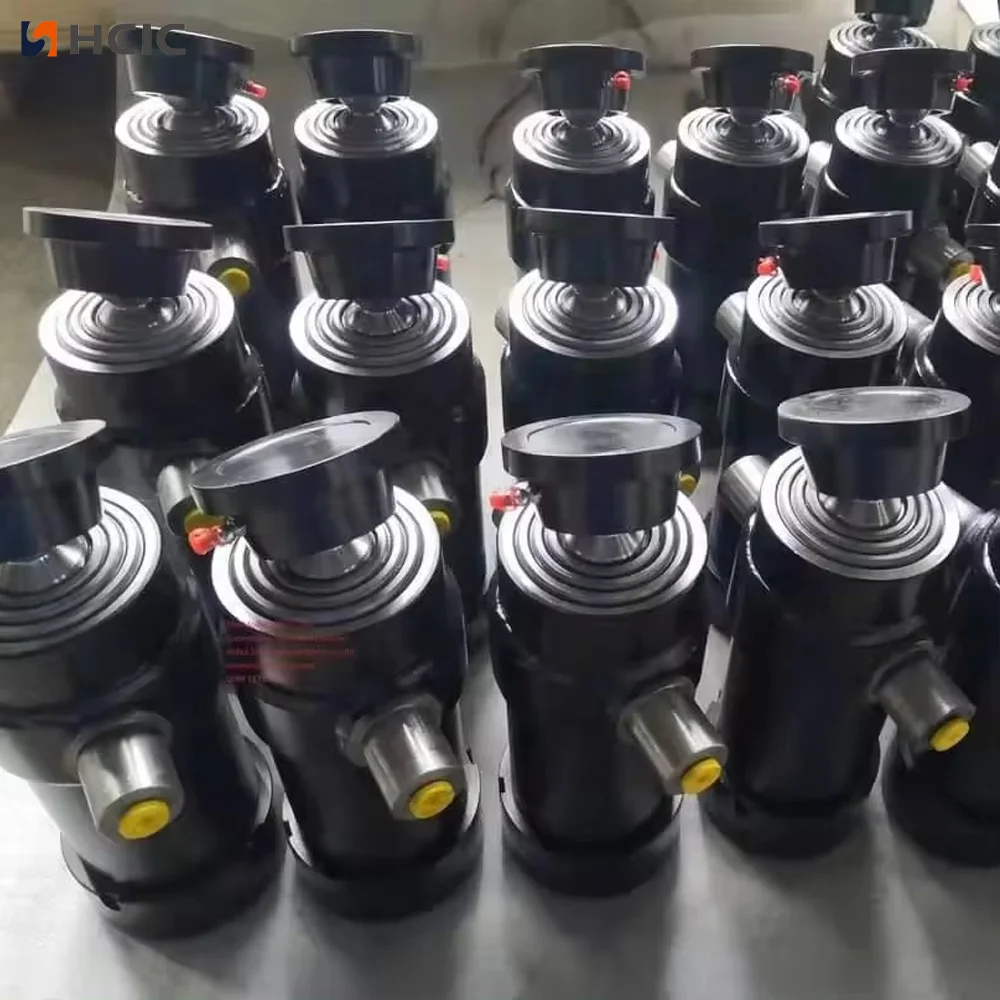

Ένας τηλεσκοπικός κύλινδρος χρησιμοποιεί ένθετες βαθμίδες για να παράγει μεγαλύτερη κίνηση εργασίας χωρίς να απαιτείται το πλήρες εκτεταμένο μήκος όταν ανασύρεται. Αυτή η διάταξη είναι χρήσιμη σε ρυμουλκούμενα χωματερής όπου ο διαθέσιμος χώρος κάτω από το αμάξωμα είναι περιορισμένος, αλλά το σύστημα ανατροπής εξακολουθεί να χρειάζεται επαρκή κίνηση.
Το 4TG-E130x1307 έχει τέσσερα στάδια και μια αναγραφόμενη διαδρομή 1.307 mm. Η διάστασή του 545 mm L παρέχει ένα σημείο εκκίνησης για προγραμματισμό κλειστού χώρου, αλλά η εγκατάσταση πρέπει επίσης να λαμβάνει υπόψη τη βάση του κυλίνδρου, τον πείρο ή τη σύνδεση με το μάτι, τα μέλη του πλαισίου, τους εύκαμπτους σωλήνες και την πλήρη διαδρομή κίνησης του αμαξώματος.
Ο κύλινδρος δεν καθορίζει από μόνος του το αποτέλεσμα ανατροπής. Η θέση του μεντεσέ, το βάρος σώματος, η κατανομή φορτίου, η γωνία ανατροπής, η ροή της αντλίας και η προστασία ανακούφισης επηρεάζουν τη δύναμη και την ταχύτητα που απαιτείται κατά τη διάρκεια του κύκλου.
Ξεκινήστε με την αναφερόμενη διάσταση L και τις διαστάσεις εγκατάστασης A–E. Συγκρίνετε τα με το σχέδιο του τρέιλερ ή τη μετρημένη περιοχή τοποθέτησης. Στη συνέχεια ελέγξτε τον κύλινδρο μέσα από το πλήρες τόξο ανατροπής. Ένας κύλινδρος μπορεί να καθαρίσει το σασί όταν το αμάξωμα είναι κλειστό, αλλά έρχεται σε επαφή με ένα εγκάρσιο μέλος ή βραχίονα καθώς το αμάξωμα ανεβαίνει.

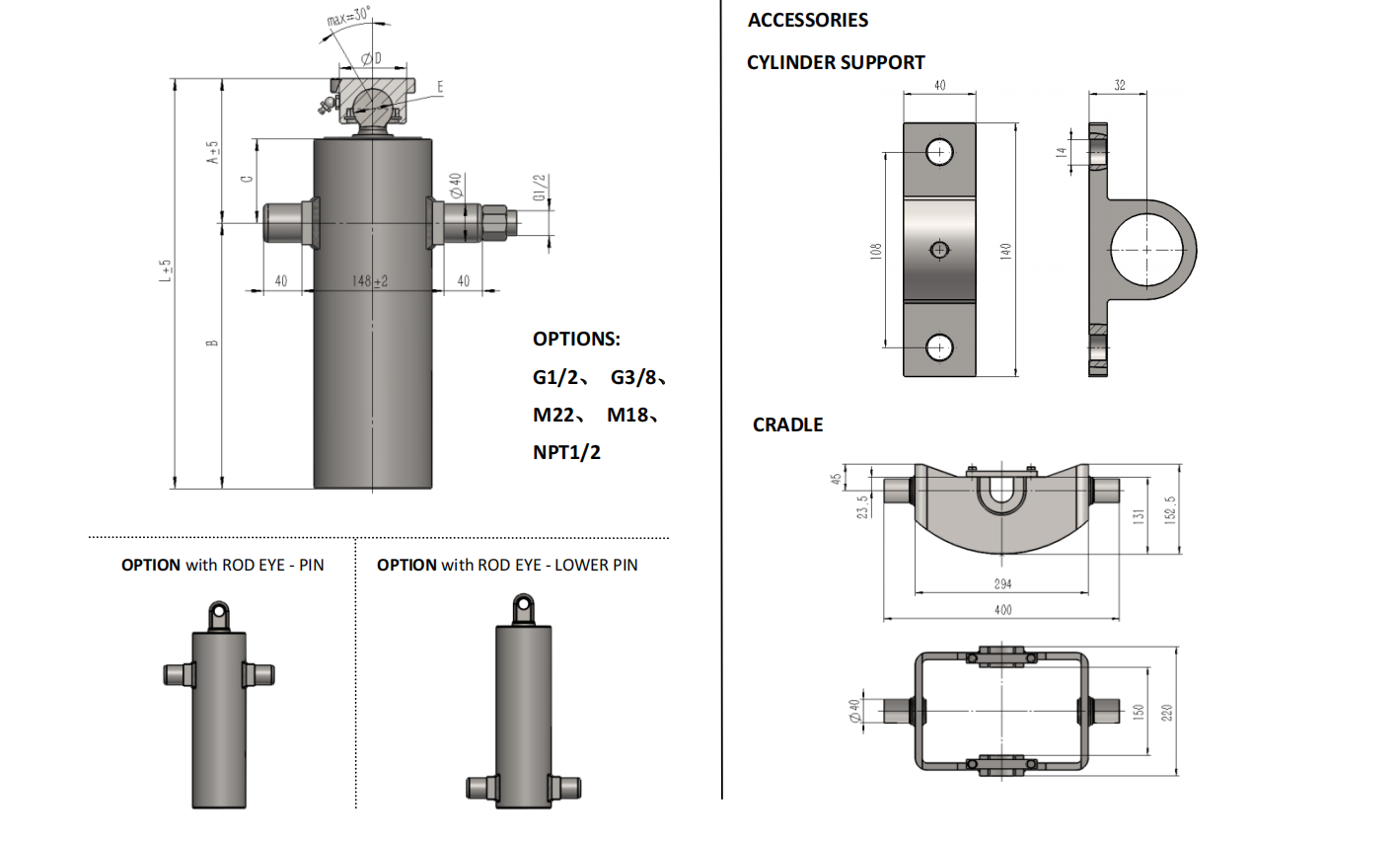

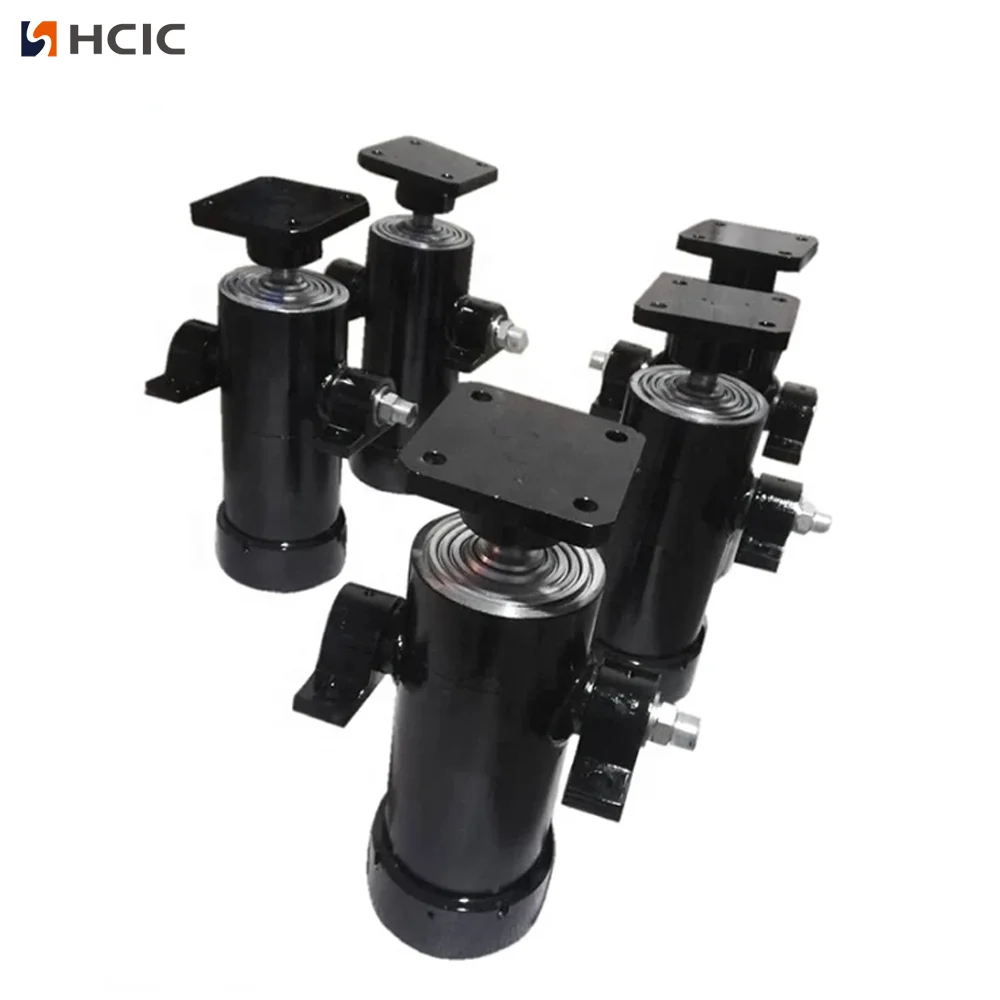

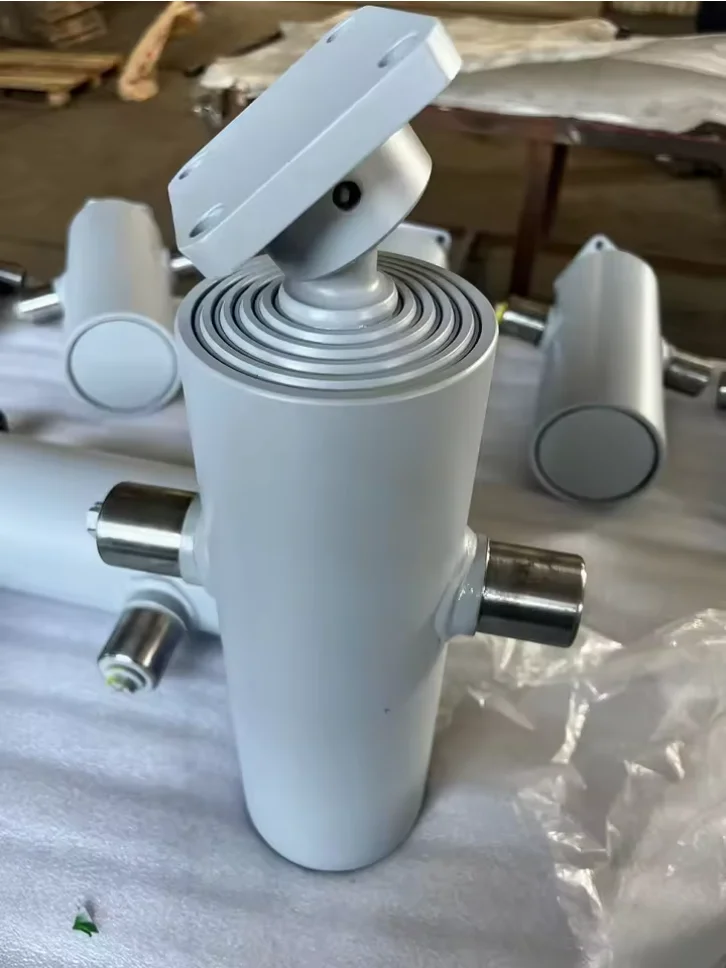

Η σελίδα καταλόγου εμφανίζει επιλογές ράβδου και κάτω καρφίτσας για τη σειρά κυλίνδρων κάτω από το αμάξωμα, μαζί με αναφορές στηρίγματος-κούνιας. Η ακριβής σύνδεση και διάταξη βάσης για ένα 4TG-E130x1307 θα πρέπει να επιβεβαιωθεί από το σχέδιο του έργου. Μην υποθέσετε ότι ένας τηλεσκοπικός κύλινδρος παρόμοιας όψης θα χρησιμοποιεί την ίδια απόσταση μεταξύ των ακίδων ή τη μέθοδο τοποθέτησης.
Ο κύλινδρος πρέπει να στηρίζεται και να ευθυγραμμίζεται μέσω του σχεδιασμού στερέωσης του τρέιλερ. Οι βραχίονες δεν πρέπει να πιέζουν τον κύλινδρο στη θέση του ή να δημιουργούν πλευρική φόρτιση κατά την επέκταση. Ελέγξτε τους πείρους, τη βάση, τους εύκαμπτους σωλήνες και τα κοντινά μέλη πλαισίου πριν εφαρμόσετε φορτίο.
Ο κατάλογος αναφέρει μέγιστη πίεση λειτουργίας 180 bar για το 4TG-E130x1307. Η αντλία, η ανακουφιστική βαλβίδα, το μέγεθος του εύκαμπτου σωλήνα, ο όγκος λαδιού και το κύκλωμα ελέγχου θα πρέπει να αναθεωρηθούν σε σχέση με αυτήν την απαίτηση. Η πίεση εργασίας δεν είναι ίδια με την εγγυημένη ανυψωτική ικανότητα. Η πραγματική δύναμη εξαρτάται από την υδραυλική πίεση, την αποτελεσματική περιοχή και τη μηχανική γεωμετρία του ρυμουλκούμενου.

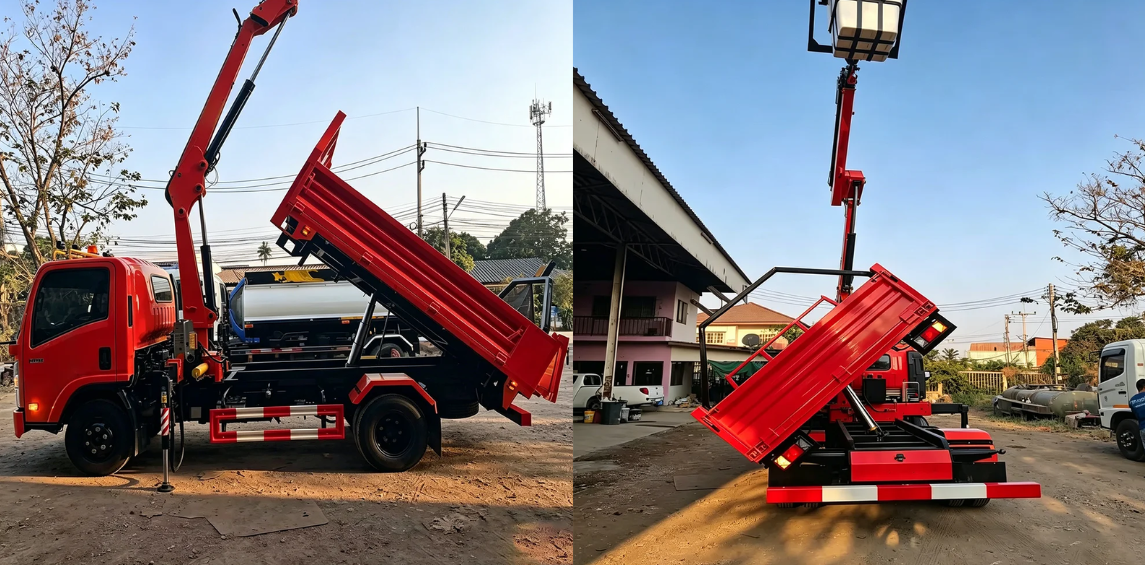

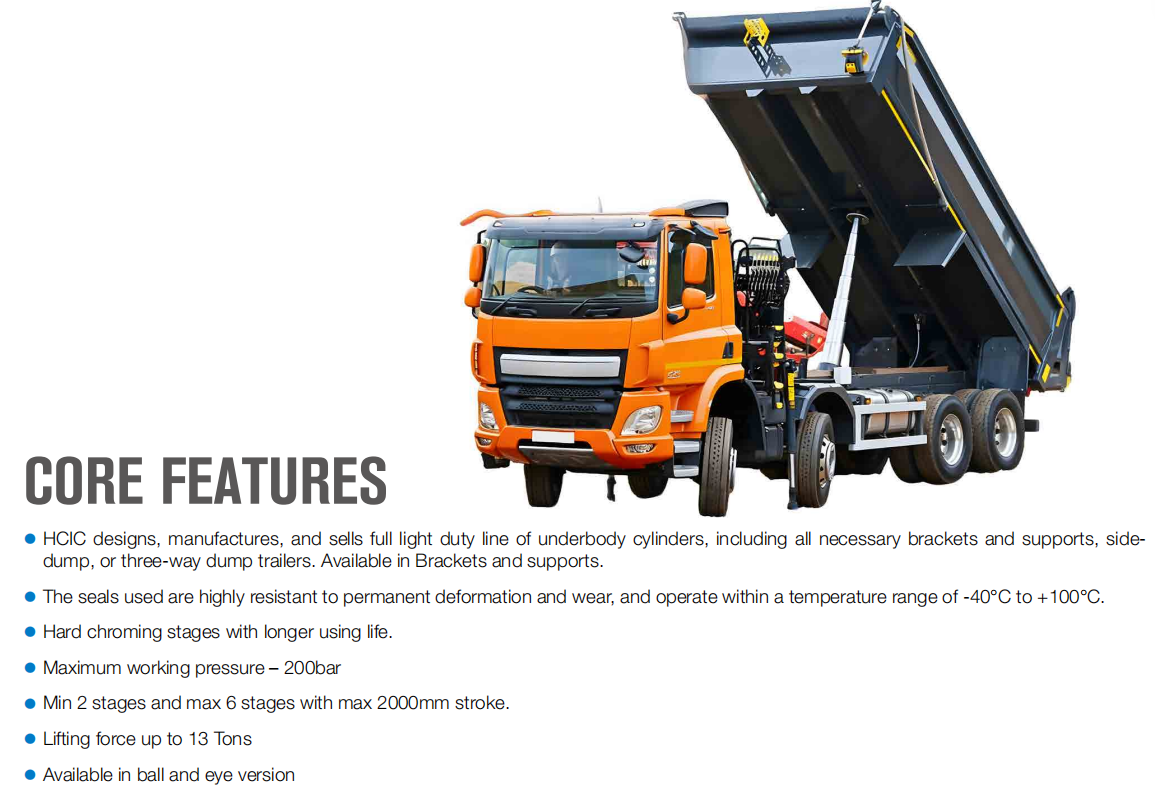

Το 4TG-E130x1307 είναι σχετικό με έργα χωματερής τρέιλερ που χρειάζονται τηλεσκοπικό υδραυλικό κύλινδρο τεσσάρων σταδίων κάτω από το αμάξωμα με διαδρομή 1.307 mm. Μπορεί να ληφθεί υπόψη για πλευρικές και τρίοδες διατάξεις dump-trailer όταν ο διαθέσιμος χώρος εγκατάστασης και το εύρος εφαρμογών καταλόγου ταιριάζουν με το έργο.
Ο κατάλογος παραθέτει ένα εύρος χωρητικότητας 15–25 τόνων. Αντιμετωπίστε αυτό ως αναφορά αίτησης καταλόγου, όχι ως καθολική έγκριση ωφέλιμου φορτίου. Το σώμα του τρέιλερ, η δομή του μεντεσέ, η αντοχή του πλαισίου, η κατανομή του φορτίου και το υδραυλικό σύστημα πρέπει να αξιολογούνται μαζί.
Για ερώτηση OEM 4TG-E130x1307 ή αντικατάσταση, στείλτε:
Αυτές οι πληροφορίες βοηθούν στον διαχωρισμό μιας άμεσης αντικατάστασης κυλίνδρου από τον επανασχεδιασμό της στερέωσης ή του υδραυλικού συστήματος.
Το 4TG-E130x1307 προσφέρει στους κατασκευαστές ρυμουλκούμενων μια καθορισμένη επιλογή κάτω από το αμάξωμα τεσσάρων σταδίων με διαδρομή 1.307 mm, μάζα 58 kg, μέγιστη πίεση εργασίας 180 bar, όγκο εργασίας 13,7 L και εύρος ανατροπής καταλόγου 15–25 τόνων.
Στείλτε το σχέδιο του τρέιλερ, τις μετρήσεις τοποθέτησης και τα υδραυλικά δεδομένα στο HCIC για έλεγχο τοποθέτησης πριν την παραγγελία.
