Εξετάστε τις διαστάσεις υδραυλικού κυλίνδρου διπλής οπής 53-4592-106, διαδρομή 106,06 ιντσών, θύρα NPTF 3/4 ιντσών και βάρος καταλόγου 208 λίβρες για εξοπλισμό OEM μεγάλης διαδρομής.
Stroke:
2.694 χλστClosed length,:
1.219 χλστExtended length:
3.913 χλστPort:

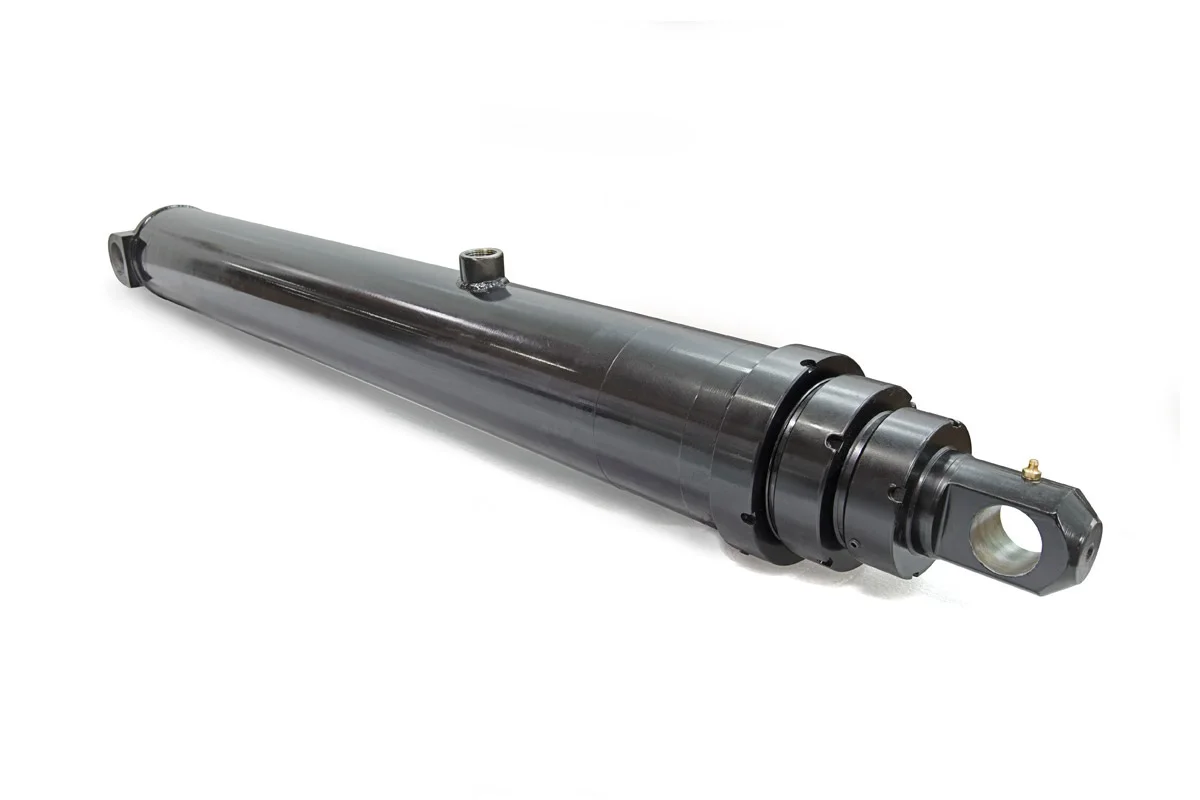

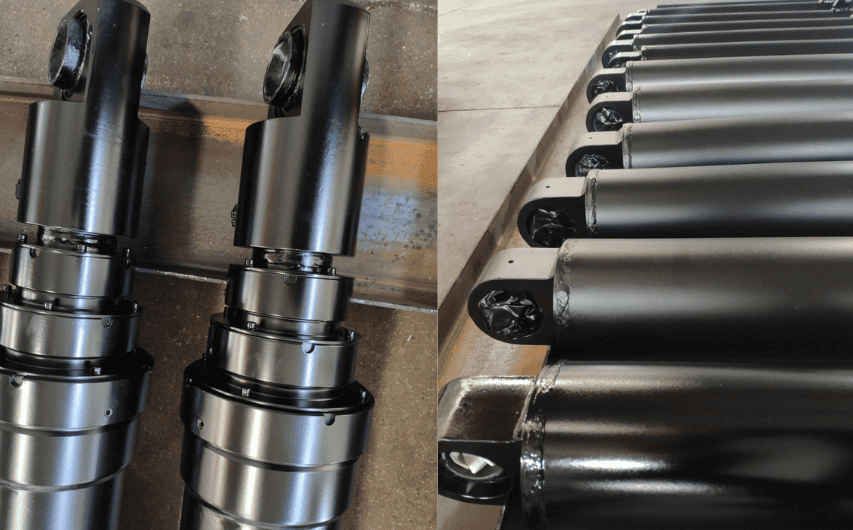

3/4 στο NPTFΟ υδραυλικός κύλινδρος 53-4592-106 double clevis είναι ένα μοντέλο μακράς διαδρομής 4000 Series που αναφέρεται στον κατάλογο HCIC-2026. Η διαδρομή του καταλόγου των 106,06 ιντσών το τοποθετεί σε μια διαφορετική συζήτηση εγκατάστασης από έναν συμπαγή ενεργοποιητή: το μηχάνημα πρέπει να έχει χώρο για μεγάλη αλλαγή στην απόσταση του κέντρου της ακίδας και οι βραχίονες και οι εύκαμπτοι σωλήνες πρέπει να παραμένουν ελεγχόμενοι σε όλη την κίνηση.
Για έναν κατασκευαστή OEM ή μια ομάδα συντήρησης, το χρήσιμο σημείο εκκίνησης είναι η πλήρης σειρά διαστάσεων. Περιλαμβάνει διαδρομή, κλειστό μήκος, εκτεταμένο μήκος, διαστάσεις τοποθέτησης, θύρα, όγκο λαδιού και βάρος. Αυτές οι τιμές βοηθούν τους μηχανικούς να συγκρίνουν το μοντέλο με έναν υπάρχοντα κύλινδρο ή μια νέα διάταξη μηχανής πριν ζητήσουν μια προσφορά έργου.
| Είδος | Τιμή ίντσας | Μετρική τιμή |
|---|---|---|
| Μοντέλο | 53-4592-106 | 53-4592-106 |
| Σειρά | Σειρά 4000 | Σειρά 4000 |
| Εγκεφαλικό, Α | 106,06 ίντσες | 2.694 χλστ |
| Κλειστό μήκος, Β | 48,00 ίντσες | 1.219 χλστ |
| Εκτεταμένο μήκος, C | 154,06 ίντσες | 3.913 χλστ |
| Διάσταση Δ | 1,50 ίντσες | 38 χλστ |
| Διάσταση Ε | 2,06 ίντσες | 52 χλστ |
| Διάσταση ΣΤ | 2,00 ίντσες | 51 χλστ |
| Διάσταση Γ | 7,00 ίντσες | 178 χλστ |
| Διάσταση J | 2,06 ίντσες | 52 χλστ |
| Διάσταση Κ | 19,50 ίντσες | 495 χλστ |
| Λιμάνι | 3/4 στο NPTF | 3/4 στο NPTF |
Ο κατάλογος δεν παρέχει γενική εγγύηση πίεσης, φορτίου ή διάρκειας ζωής για το 53-4592-106. Η τελική επιλογή απαιτεί την πραγματική διαδρομή φορτίου του μηχανήματος, τις υδραυλικές συνθήκες και την αναθεώρηση της ασφάλειας.
Ένας κύλινδρος από καρφίτσα σε καρφίτσα δεν λειτουργεί μεμονωμένα. Ο σταθερός πείρος, ο κινούμενος πείρος και ο συνδεδεμένος μηχανισμός καθορίζουν την κίνηση. Για το 53-4592-106, ο κατάλογος παραθέτει 48,00 ίντσες κλειστές και 154,06 ίντσες σε επέκταση. Επομένως, το μηχάνημα χρειάζεται μια ελεγχόμενη διαδρομή σε μια μεγάλη αλλαγή στην απόσταση του κέντρου καρφίτσας.
Πριν την εγκατάσταση, χαρτογραφήστε τις δύο τελικές θέσεις και πολλές ενδιάμεσες θέσεις. Ελέγξτε εάν ο κύλινδρος παραμένει εντός του προβλεπόμενου εύρους γωνίας, εάν οι βραχίονες στερέωσης μεταφέρουν το φορτίο στη σωστή κατεύθυνση και εάν η γύρω δομή αφήνει χώρο για την κίνηση του σώματος, της ράβδου, των ακίδων και του εύκαμπτου σωλήνα.
Ένα μακρύ κτύπημα κάνει επίσης πιο σημαντική τη δρομολόγηση. Οι εύκαμπτοι σωλήνες πρέπει να ακολουθούν το κινούμενο συγκρότημα χωρίς να τεντώνονται, να μπλοκάρουν ή να τρίβονται στο πλαίσιο. Οι ομάδες σέρβις θα πρέπει να μπορούν να φτάσουν στη θύρα και το υλικό τοποθέτησης χωρίς να αποσυναρμολογήσουν άσχετο εξοπλισμό.

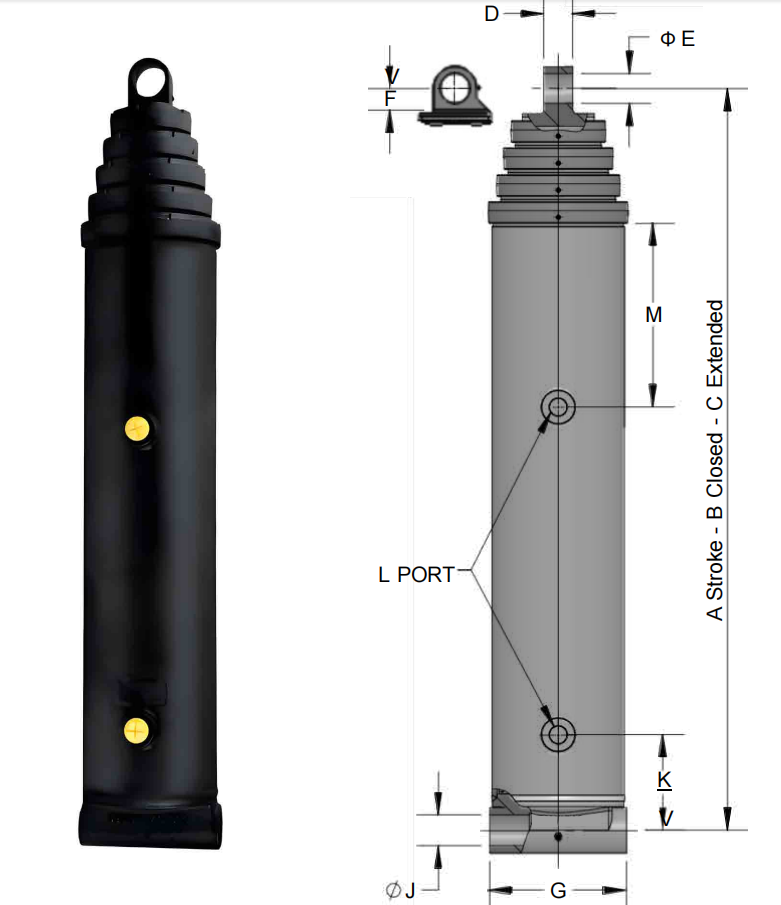

Οι διαστάσεις του καταλόγου D, E, F, G, J και K παρέχουν το διαστατικό σημείο εκκίνησης για τη διάταξη τοποθέτησης. Συγκρίνετε τα με το σχέδιο του μηχανήματος αντί να υποθέσετε ότι η μεγάλη διαδρομή είναι η μόνη απαίτηση τοποθέτησης.
Τα 3/4 στη θύρα NPTF πρέπει να ταιριάζουν με την υπάρχουσα πρακτική υδραυλικών υδραυλικών και τοποθέτησης. Επαληθεύστε τον προσαρμογέα, τη μέθοδο στεγανοποίησης, την ακτίνα κάμψης του εύκαμπτου σωλήνα και τον προσανατολισμό της θύρας προτού εγκατασταθεί ο κύλινδρος σε περιορισμένο χώρο.
Η σειρά προϊόντων παραθέτει όγκο λαδιού πλήρωσης 1,7 γαλονιών και εκτεταμένο όγκο λαδιού 6,0 γαλόνια. Το υδραυλικό σύστημα πρέπει να έχει αρκετό χρησιμοποιήσιμο όγκο δεξαμενής για τον κύλινδρο, τους εύκαμπτους σωλήνες, το μπλοκ βαλβίδων και την πραγματική θέση λειτουργίας. Αυτές οι τιμές καταλόγου δεν αποτελούν πλήρη υπολογισμό μεγέθους δεξαμενής.
Το αναγραφόμενο βάρος είναι 208 λίβρες. Αυτή η τιμή έχει σημασία κατά τη μεταφορά, τον σχεδιασμό εγκατάστασης και τον σχεδιασμό του βραχίονα. Παρέχετε μια ασφαλή μέθοδο ανύψωσης και επιβεβαιώστε ότι η δομή του μηχανήματος μπορεί να υποστηρίξει τον κύλινδρο και να μεταφέρει το φορτίο εργασίας μέσω των αρμών των πείρων.
Το 53-4592-106 μπορεί να ελεγχθεί για εξοπλισμό OEM μεγάλης διαδρομής και έργα αντικατάστασης που χρησιμοποιούν κύλινδρο από καρφίτσα σε καρφίτσα. Είναι υποψήφιο για μηχανισμούς όπου τα σταθερά και τα κινούμενα σημεία στερέωσης απέχουν πολύ μεταξύ τους σε πλήρη έκταση, υπό την προϋπόθεση ότι η γεωμετρία του μηχανήματος ταιριάζει με τις διαστάσεις του καταλόγου.
Μια προσφορά δεν πρέπει να βασίζεται στον αριθμό μοντέλου μόνο. Το HCIC χρειάζεται το σχέδιο του μηχανήματος ή τις ακριβείς μετρήσεις πεδίου, την πίεση λειτουργίας, την κατεύθυνση φορτίου, τη συχνότητα κύκλου, τις λεπτομέρειες των ακροδεκτών και τις πληροφορίες υδραυλικής σύνδεσης για να αξιολογήσει την εφαρμογή.
Ο υδραυλικός κύλινδρος 53-4592-106 pin-to-pin είναι μια επιλογή μακράς διαδρομής της σειράς 4000 για μηχανισμούς που χρειάζονται μια καθορισμένη αλλαγή στην απόσταση του κέντρου της ακίδας. Η διαδρομή 106,06 ιντσών, κλειστό μήκος 48,00 ιντσών, εκτεταμένο μήκος 154,06 ιντσών, 3/4 στη θύρα NPTF, τιμή πλήρωσης 1,7 γαλονιού, εκτεταμένη τιμή 6,0 γαλονιών και βάρος καταλόγου 208 λίβρες δίνουν σε μια ομάδα OEM μια ακριβή βάση για την αρχική αναθεώρηση της τοποθέτησης.
Στείλτε την πλήρη γεωμετρία κίνησης, τις λεπτομέρειες τοποθέτησης, τα υδραυλικά δεδομένα και το σχέδιο χειρισμού στο HCIC πριν την παραγγελία. Αυτές οι πληροφορίες απαιτούνται για να καθοριστεί εάν αυτό το μοντέλο μεγάλης διαδρομής ταιριάζει με το πλήρες μηχάνημα.
