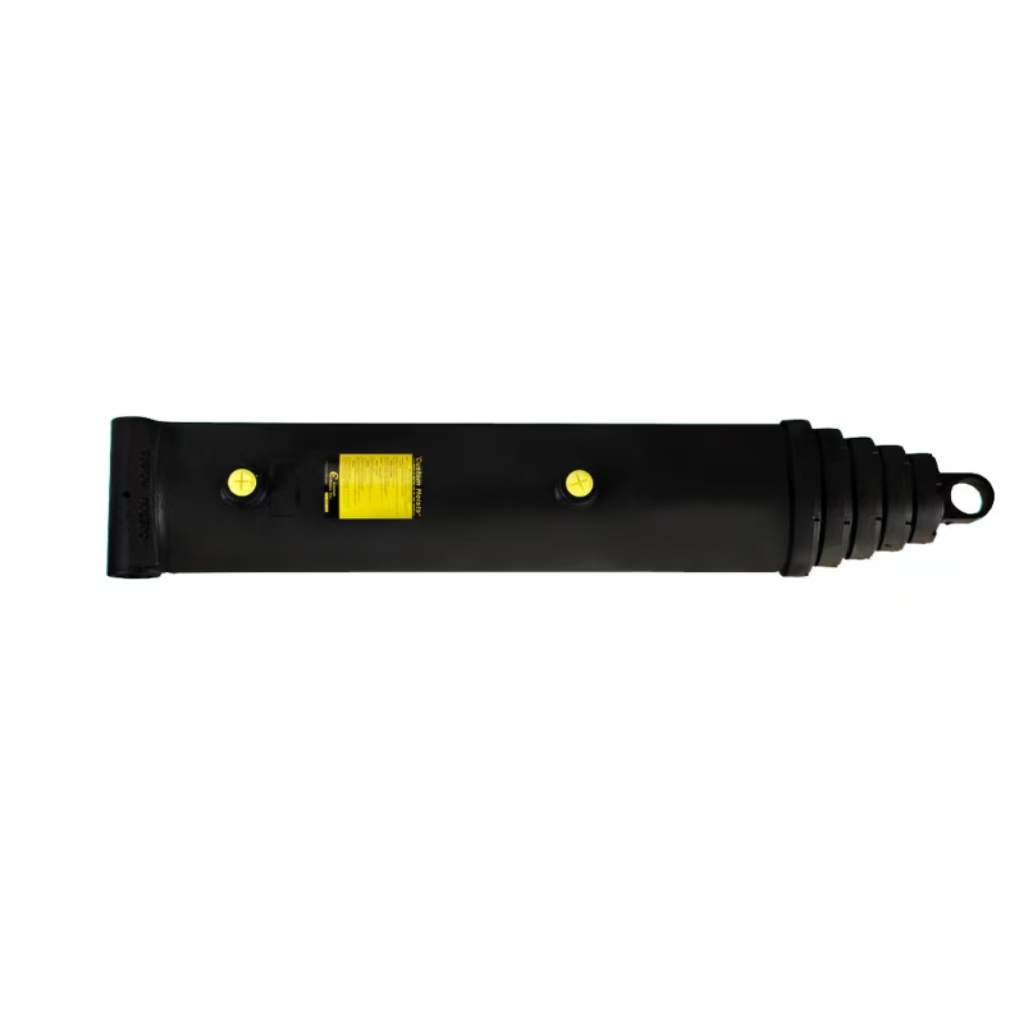

Κατασκευασμένος για αντοχή και εύκολο σέρβις, αυτός ο τηλεσκοπικός κύλινδρος CH μονής δράσης διαθέτει τοποθέτηση σταυρωτού σωλήνα, γυαλισμένα χαλύβδινα στάδια και φινίρισμα ασταριού. Στεγανοποιούνται με V-packing υπό υψηλή και χαμηλή πίεση, ενώ τα εξωτερικά παξιμάδια συσκευασίας προσθέτουν υποστήριξη και απλοποιούν τη συντήρηση.
Body o.d.:
9,5 ίντσεςStroke:
279,25 ίντσεςPSI:
2000Retracted:
77,5 ίντσεςΗ τοποθέτηση σταυροσωλήνα είναι στάνταρ
Προσαρμοσμένα σχέδια και σχέδια με κορδόνια είναι διαθέσιμα
Ανακατασκευήσιμο
Το V-packing παρέχει στεγανοποίηση υψηλής και χαμηλής πίεσης
Τα εξωτερικά παξιμάδια συσκευασίας παρέχουν πρόσθετη υποστήριξη για τους σωλήνες και απλοποιούν τη συντήρηση
Στάδια από γυαλισμένο χάλυβα
Το Primer τελείωσε
Οι τόμοι που αναφέρονται είναι σε πλήρη επέκταση
| Βάρος: | 746,00 LBS |
| Οπή: | 8 ίντσες |
| Κτύπημα: | 279,25 ίντσες |
| Σώμα o.d.: | 9,5 ίντσες |
| PSI: | 2000 |
| Rod Dia.: | ΝΑ |
| Pin Dia.: | ΝΑ |
| Ανακλήθηκε: | 77,5 ίντσες |
| Επέκταση: | 356,75 ίντσες |
| Μέγεθος θύρας: | 1.0 NPTF |
| Φόρτωση στήλης: | 100.520 @ 2000 PSI |
| Βάση: | Σταυρός σωλήνας |
| Στάδια: |
Πέντε |
Αυτό το συγκεκριμένο μοντέλο CH διαθέτει διάσταση οπής 8 ιντσών σε συνδυασμό με αθροιστική αποτελεσματική διαδρομή 279,25 ιντσών, με ολικό μήκος 77,5 ιντσών και πλήρως εκτεταμένη διάσταση που φτάνει τις 356,75 ίντσες. Η ονομαστική συνεχής πίεση λειτουργίας καθορίζεται στα 2000 PSI και κάθε έτοιμος κύλινδρος περνά από εργοστασιακή δοκιμή υδροστατικής διάρρηξης στα 5000 PSI πριν από την αποστολή για να εξαλειφθεί ο κρυφός κίνδυνος διαρροής. Με βάρος 746 LBS ανά μονάδα, η κύρια κάννη εξωτερικής διαμέτρου 9,5 ιντσών υιοθετεί παχύ χαλύβδινο σωλήνα χωρίς ραφή για προστασία από πλευρικές κρούσεις από ανώμαλους δρόμους εξόρυξης και έλξης εκτός δρόμου. Η διάμετρος της ράβδου και η διάμετρος πείρου επισημαίνονται ως NA επειδή αυτός ο τηλεσκοπικός σχεδιασμός μονής δράσης βασίζεται σε διαδοχική επέκταση κάννης αντί για εκτεθειμένη ράβδο εμβόλου για την ανύψωση φορτίου.
